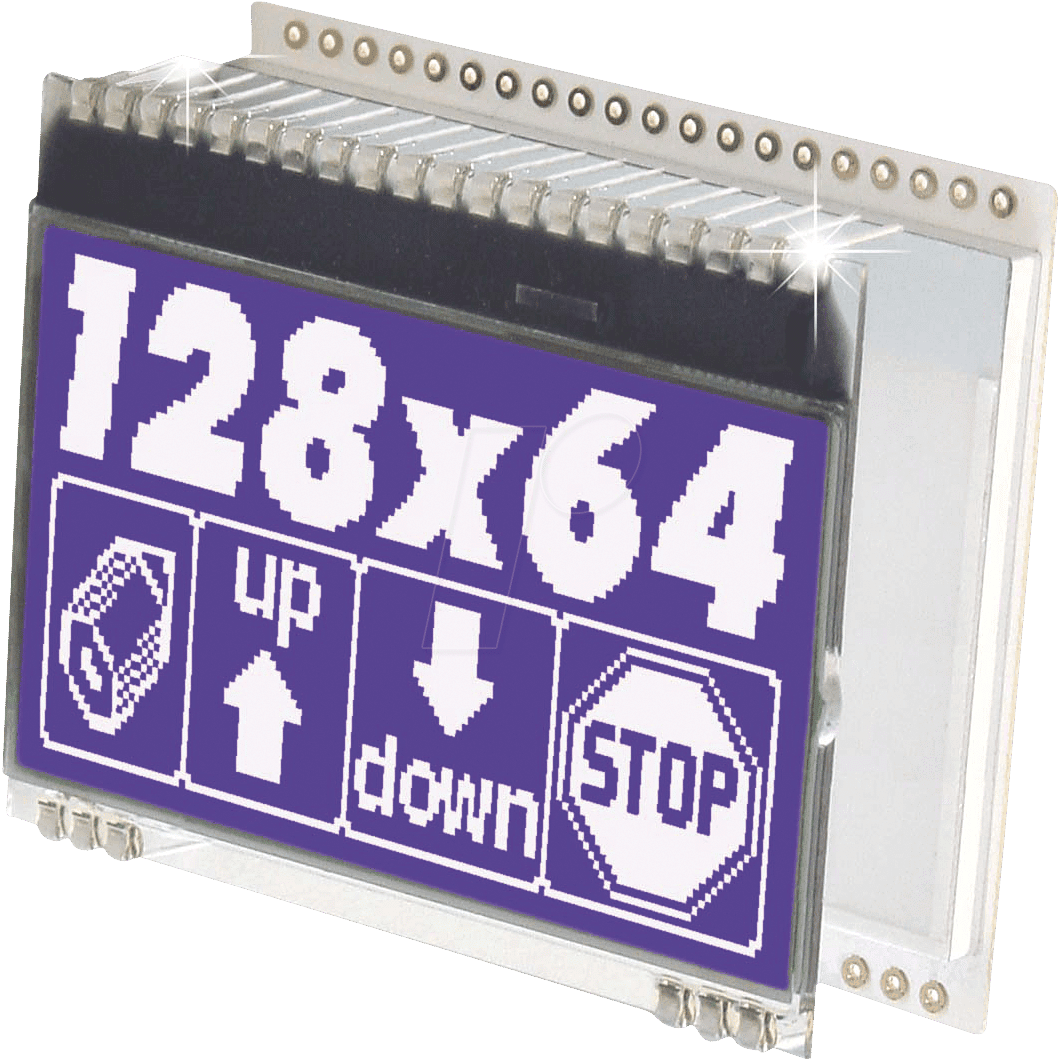

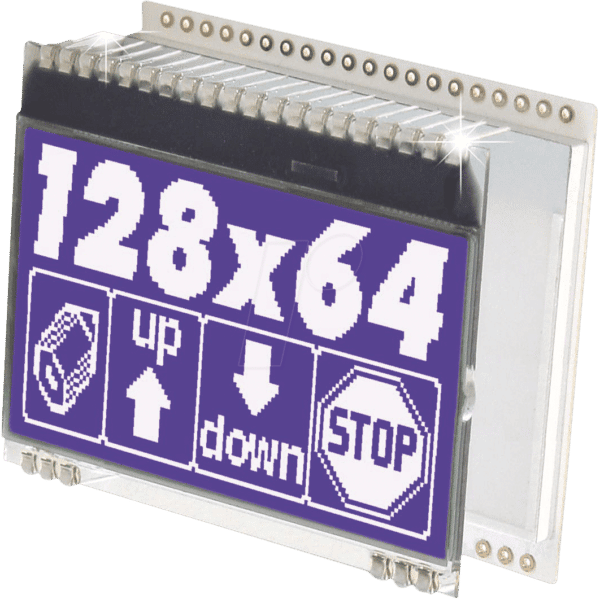

EA DOGM128W-6 LCD-Grafikmodul: Brillante Darstellung für Ihre Projekte
Tauchen Sie ein in die Welt der klaren und präzisen Darstellung mit dem EA DOGM128W-6 LCD-Grafikmodul. Dieses Modul ist mehr als nur eine Anzeige – es ist ein Fenster zu Ihren Ideen, ein Werkzeug, um Ihre Visionen lebendig werden zu lassen. Mit seiner kompakten Größe und dem strahlenden weißen Display bietet es die perfekte Balance zwischen Funktionalität und Ästhetik. Egal, ob Sie ein erfahrener Ingenieur, ein leidenschaftlicher Bastler oder ein innovativer Unternehmer sind, dieses Grafikmodul wird Ihre Projekte auf ein neues Level heben.
Das EA DOGM128W-6 ist ein LCD-Grafikmodul, das speziell für Anwendungen entwickelt wurde, bei denen eine klare und gut lesbare Anzeige in kompakter Form erforderlich ist. Es überzeugt durch seine hohe Auflösung, den weiten Betrachtungswinkel und die einfache Integration in verschiedenste Systeme. Lassen Sie uns gemeinsam erkunden, was dieses Modul so besonders macht und wie es Ihre kreativen und technischen Projekte bereichern kann.
Technische Daten im Überblick
Bevor wir tiefer in die Möglichkeiten eintauchen, werfen wir einen Blick auf die wichtigsten technischen Daten des EA DOGM128W-6:
- Display-Technologie: LCD (Liquid Crystal Display)
- Auflösung: 128 x 64 Pixel
- Displayfarbe: Weiß (beleuchtet)
- Modulgröße: 55 x 46 mm
- Sichtbereich: Ca. 43.5 x 29 mm
- Controller: UC1701
- Schnittstelle: SPI (Serial Peripheral Interface)
- Betriebsspannung: 3.3V oder 5V
- Betriebstemperaturbereich: -20°C bis +70°C
- Lagertemperaturbereich: -30°C bis +80°C
Die Vorteile des EA DOGM128W-6 im Detail
Dieses Grafikmodul bietet eine Vielzahl von Vorteilen, die es zu einer ausgezeichneten Wahl für verschiedenste Anwendungen machen:
1. Kristallklare Darstellung: Die hohe Auflösung von 128 x 64 Pixeln ermöglicht eine gestochen scharfe und detailreiche Darstellung von Texten, Grafiken und Symbolen. Ihre Informationen werden klar und präzise angezeigt, was die Benutzerfreundlichkeit Ihrer Projekte erheblich verbessert.
2. Kompakte Bauweise: Mit seinen Abmessungen von nur 55 x 46 mm ist das EA DOGM128W-6 äußerst platzsparend und ideal für Anwendungen, bei denen der verfügbare Raum begrenzt ist. Es lässt sich problemlos in kleine Geräte, tragbare Instrumente oder embedded Systeme integrieren.
3. Helles, weißes Display: Das strahlende weiße Display sorgt für eine hervorragende Lesbarkeit, auch bei schwierigen Lichtverhältnissen. Die Hintergrundbeleuchtung ist einstellbar, sodass Sie die Helligkeit an die jeweiligen Umgebungsbedingungen anpassen können.
4. Einfache Ansteuerung über SPI: Die SPI-Schnittstelle ermöglicht eine unkomplizierte Anbindung an Mikrocontroller und andere Steuerungseinheiten. Die Ansteuerung ist gut dokumentiert und es stehen zahlreiche Bibliotheken und Beispiele zur Verfügung, die den Integrationsprozess erheblich erleichtern.
5. Robuste Konstruktion: Das EA DOGM128W-6 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Der erweiterte Temperaturbereich von -20°C bis +70°C ermöglicht den Betrieb auch unter extremen Bedingungen.
6. Geringer Stromverbrauch: Dank der effizienten LCD-Technologie zeichnet sich das Modul durch einen geringen Stromverbrauch aus. Dies ist besonders wichtig für batteriebetriebene Geräte und mobile Anwendungen.
7. Lange Lebensdauer: Das EA DOGM128W-6 ist auf eine lange Lebensdauer ausgelegt. Sie können sich darauf verlassen, dass es auch bei intensivem Gebrauch zuverlässig funktioniert.
Anwendungsbereiche des EA DOGM128W-6
Die Vielseitigkeit des EA DOGM128W-6 ermöglicht den Einsatz in einer breiten Palette von Anwendungen:
- Industrielle Steuerung: Visualisierung von Prozessdaten, Maschinenstatus und Alarmmeldungen.
- Medizintechnik: Anzeige von Vitalparametern, EKG-Kurven und Messwerten.
- Messtechnik: Darstellung von Messdaten, Graphen und Diagrammen.
- Haushaltsgeräte: Anzeige von Einstellungen, Temperaturen und Timer-Funktionen.
- Embedded Systeme: Bedienoberflächen für Mikrocontroller-basierte Projekte.
- Hobbyprojekte: Realisierung kreativer Ideen mit Arduino, Raspberry Pi und Co.
- Wearable Technology: Integration in Smartwatches, Fitness-Tracker und andere tragbare Geräte.
- Kassensysteme: Anzeige von Preisen, Artikeln und Bestellinformationen
Integration in Ihre Projekte
Die Integration des EA DOGM128W-6 in Ihre Projekte ist denkbar einfach. Dank der SPI-Schnittstelle kann das Modul problemlos an eine Vielzahl von Mikrocontrollern und Entwicklungsboards angeschlossen werden. Zahlreiche Bibliotheken und Beispiele erleichtern die Ansteuerung und ermöglichen Ihnen, schnell erste Ergebnisse zu erzielen. Nutzen Sie die Flexibilität des Moduls, um Ihre Ideen zum Leben zu erwecken.
Schritt-für-Schritt-Anleitung für die Integration:
- Anschluss: Verbinden Sie das EA DOGM128W-6 über die SPI-Schnittstelle mit Ihrem Mikrocontroller oder Entwicklungsboard. Achten Sie dabei auf die korrekte Pinbelegung und Spannungsversorgung.
- Bibliothek installieren: Laden Sie eine geeignete Bibliothek für die Ansteuerung des UC1701-Controllers herunter und installieren Sie diese in Ihrer Entwicklungsumgebung (z.B. Arduino IDE).
- Initialisierung: Initialisieren Sie das Display in Ihrem Programm. Dies umfasst die Konfiguration der SPI-Schnittstelle und die Initialisierung des Controllers.
- Daten senden: Senden Sie die gewünschten Daten (Texte, Grafiken, Symbole) an das Display. Nutzen Sie die Funktionen der Bibliothek, um die Daten an die richtige Position zu schreiben und die gewünschten Effekte zu erzielen.
- Testen und anpassen: Testen Sie Ihr Programm und passen Sie die Darstellung nach Bedarf an. Experimentieren Sie mit verschiedenen Schriftarten, Grafiken und Animationen, um das optimale Ergebnis zu erzielen.
Inspiration für Ihre Projekte
Lassen Sie sich von den vielfältigen Einsatzmöglichkeiten des EA DOGM128W-6 inspirieren und entwickeln Sie innovative Lösungen:
- Intelligenter Wetterstation: Zeigen Sie Temperatur, Luftfeuchtigkeit, Luftdruck und Wettervorhersagen auf dem Display an.
- Retro-Spielekonsole: Erwecken Sie klassische 8-Bit-Spiele auf dem kleinen Display zum Leben.
- Robotersteuerung: Visualisieren Sie den Status Ihres Roboters und zeigen Sie wichtige Parameter an.
- Smart Home Dashboard: Überwachen Sie den Energieverbrauch, die Raumtemperatur und andere wichtige Daten in Ihrem Smart Home.
- Musikvisualisierung: Stellen Sie Frequenzbänder und Audiopegel auf dem Display dar.
Die Möglichkeiten sind nahezu unbegrenzt. Mit dem EA DOGM128W-6 können Sie Ihre Kreativität voll entfalten und Ihre eigenen, einzigartigen Projekte realisieren.
FAQ – Häufig gestellte Fragen zum EA DOGM128W-6
Hier finden Sie Antworten auf häufig gestellte Fragen zum EA DOGM128W-6 LCD-Grafikmodul:
- Welche Spannung benötigt das Display?
Das EA DOGM128W-6 kann sowohl mit 3.3V als auch mit 5V betrieben werden. Bitte beachten Sie die Angaben im Datenblatt für die korrekte Spannungsversorgung.
- Welche Schnittstelle verwendet das Display?
Das Display verwendet eine SPI (Serial Peripheral Interface) Schnittstelle zur Kommunikation.
- Gibt es Bibliotheken für Arduino oder Raspberry Pi?
Ja, es gibt zahlreiche Bibliotheken für Arduino und Raspberry Pi, die die Ansteuerung des EA DOGM128W-6 erleichtern. Eine Suche im Internet nach „EA DOGM128W-6 Arduino Library“ oder „EA DOGM128W-6 Raspberry Pi Library“ führt in der Regel zu passenden Ergebnissen.
- Wie steuere ich die Hintergrundbeleuchtung an?
Die Hintergrundbeleuchtung des Displays kann über einen separaten Pin gesteuert werden. Informationen zur genauen Ansteuerung finden Sie im Datenblatt des Produkts.
- Ist das Display auch bei direkter Sonneneinstrahlung gut lesbar?
Das Display ist mit einer Hintergrundbeleuchtung ausgestattet, die die Lesbarkeit verbessert. Bei direkter Sonneneinstrahlung kann die Lesbarkeit jedoch beeinträchtigt sein. In solchen Fällen empfiehlt es sich, das Display vor direkter Sonneneinstrahlung zu schützen.
- Kann ich eigene Grafiken auf dem Display darstellen?
Ja, das EA DOGM128W-6 ist ein Grafikdisplay und ermöglicht die Darstellung von eigenen Grafiken, Symbolen und Texten. Sie können die einzelnen Pixel des Displays ansteuern und so beliebige Inhalte darstellen.
- Wo finde ich ein Datenblatt für das EA DOGM128W-6?
Das Datenblatt für das EA DOGM128W-6 finden Sie in der Regel auf der Webseite des Herstellers Electronic Assembly oder bei Ihrem Händler.
Wir hoffen, diese FAQ hat Ihre Fragen beantwortet. Wenn Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren.
