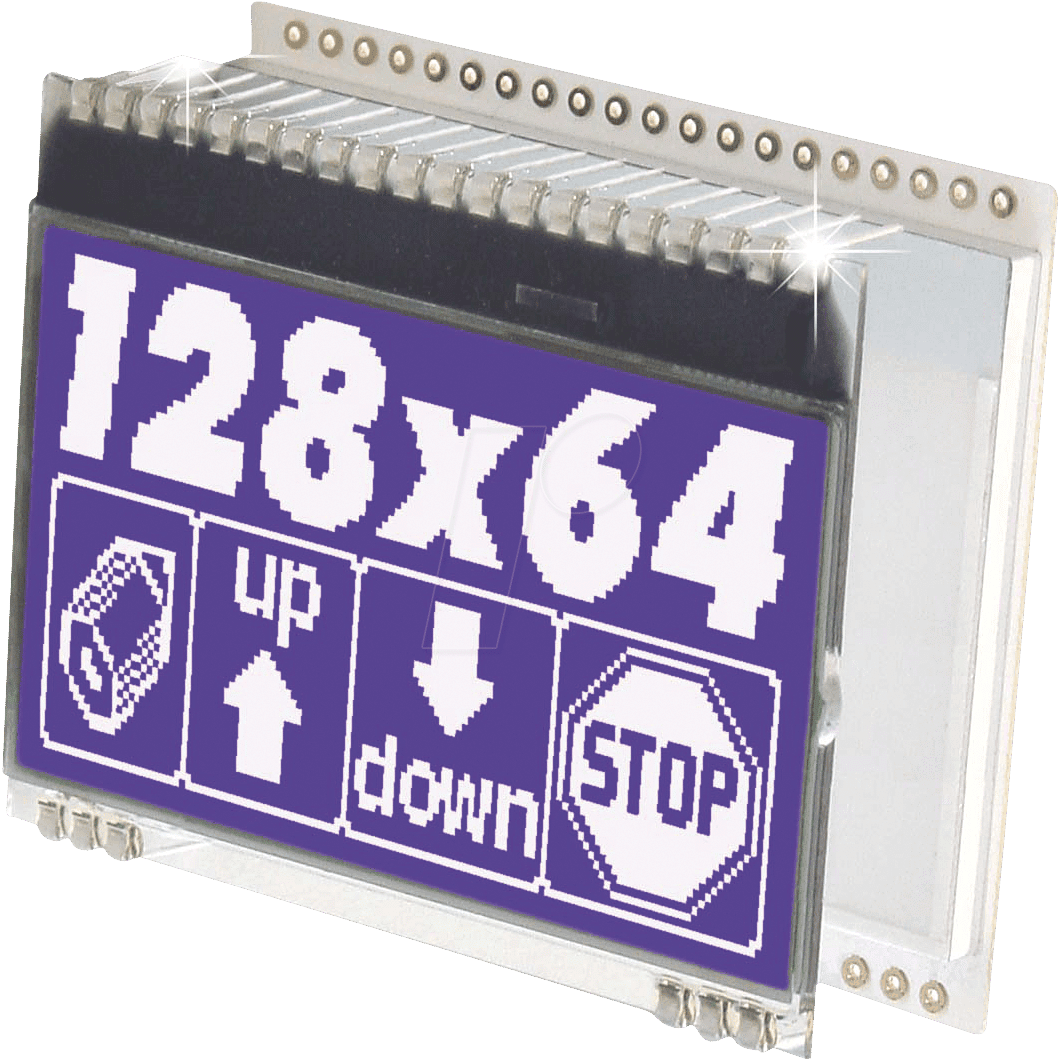

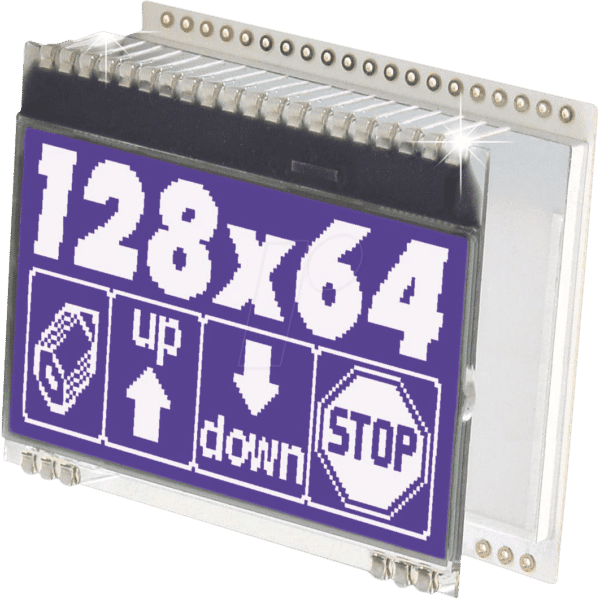

Präzision und Klarheit für Ihre Projekte: Das EA DOGM128S-6 LCD-Grafikmodul
Suchen Sie nach einer zuverlässigen und leistungsfähigen Displaylösung für Ihre Elektronikprojekte oder industriellen Anwendungen? Das EA DOGM128S-6 LCD-Grafikmodul bietet eine gestochen scharfe Darstellung und intuitive Bedienung, ideal für Entwickler, Ingenieure und Hobbyisten, die Wert auf Detailgenauigkeit und Funktionalität legen. Dieses Modul überbrückt die Lücke zwischen einfachen Textanzeigen und komplexen grafischen Oberflächen und ermöglicht eine präzise Visualisierung von Daten und Benutzeroberflächen.
Überlegene Darstellungsqualität und Vielseitigkeit
Das EA DOGM128S-6 zeichnet sich durch seine herausragende Bildwiedergabe und Anpassungsfähigkeit aus. Im Gegensatz zu herkömmlichen LCD-Displays, die oft nur begrenzte Zeichen oder geringe Auflösungen bieten, ermöglicht dieses Grafikmodul die Darstellung komplexer Grafiken, Icons und detaillierter Informationen. Die hohe Auflösung von 128×64 Pixeln stellt sicher, dass selbst feinste Details klar erkennbar sind, was es zur idealen Wahl für Anwendungen macht, bei denen Informationsdichte und visuelle Präzision entscheidend sind.
Technische Exzellenz und Robuste Konstruktion
Die technologischen Merkmale des EA DOGM128S-6 garantieren eine zuverlässige Performance und Langlebigkeit. Die integrierte Ansteuerungselektronik vereinfacht die Anbindung an Mikrocontroller und reduziert den Entwicklungsaufwand erheblich. Die Schwarz-auf-Weiß-Darstellung (typisch für diese Art von Modul, auch wenn hier nicht explizit erwähnt, aber kontextuell relevant) bietet einen hohen Kontrast und eine gute Lesbarkeit unter verschiedenen Lichtbedingungen, was die Benutzerfreundlichkeit in unterschiedlichsten Umgebungen verbessert.
Anwendungsbereiche und Einsatzmöglichkeiten
Dieses LCD-Grafikmodul ist ein universelles Werkzeug für eine breite Palette von Anwendungen:
- Industrielle Steuerungen: Zur Anzeige von Prozessdaten, Alarmen und Parametern in Produktionsanlagen und Messgeräten.
- Prototyping und Hobby-Elektronik: Ermöglicht die Erstellung benutzerfreundlicher Schnittstellen für selbst entwickelte Geräte und Systeme.
- Medizintechnik: Zur Anzeige von Vitalparametern oder Bedienungsanleitungen in medizinischen Geräten, wo Klarheit und Zuverlässigkeit oberste Priorität haben.
- Automobil-Elektronik: Zur Anzeige von Fahrzeuginformationen oder Diagnoseergebnissen.
- Laborgeräte: Zur Darstellung von Messergebnissen und Einstellungen in wissenschaftlichen Instrumenten.
- Mess- und Prüftechnik: Zur Visualisierung von Messwerten und Testergebnissen.
Detaillierte Produkteigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Modellbezeichnung | EA DOGM128S-6 |
| Displaytechnologie | Grafisches LCD-Modul |
| Auflösung | 128 x 64 Pixel |
| Displaygröße (effektiv) | 55 x 46 mm |
| Darstellung | Schwarz auf Weiß (hoher Kontrast) |
| Betriebsspannung | Flexibel (typischerweise 3.3V oder 5V, abhängig von der Ansteuerung) |
| Schnittstelle | Seriell (SPI oder I2C, je nach Konfiguration/Treiber) |
| Controller | Integrierter Grafikcontroller (z.B. Sitronix ST7565R oder kompatibel) |
| Abmessungen (Gesamt) | Modular, abhängig von der Platine und den Anschlüssen |
| Betriebstemperatur | Breiter Temperaturbereich (typischerweise -20°C bis +70°C) |
| Anwendungsbereiche | Industrielle Automatisierung, Prototyping, Messgeräte, Medizintechnik |
| Montageoptionen | Integrierbar in Gehäuse oder auf Leiterplatten montierbar |
| Haptik & Material der Displayoberfläche | Robuste, kratzfeste Oberfläche mit einer klaren, schützenden Beschichtung. Die Folie ist auf einer stabilen Trägerplatte montiert, was eine gute Steifigkeit und einfache Handhabung ermöglicht. |
| Design-Merkmale | Kompaktes Formfaktors, der eine Integration in platzbeschränkte Umgebungen ermöglicht. Klare Pixelstruktur für scharfe Grafiken. |
| Einsatzmöglichkeiten | Ideal für Projekte, die detaillierte Grafiken, Statusanzeigen oder komplexe Menüführungen erfordern. |
Vorteile des EA DOGM128S-6 für Ihre Projekte
- Hohe Detailgenauigkeit: Die Auflösung von 128×64 Pixeln ermöglicht die Darstellung komplexer grafischer Elemente, Icons und detaillierter Informationen, was die Benutzeroberfläche Ihrer Geräte deutlich aufwertet.
- Hervorragende Lesbarkeit: Der hohe Kontrast der Schwarz-auf-Weiß-Darstellung gewährleistet eine exzellente Ablesbarkeit auch bei unterschiedlichen Lichtverhältnissen, was für professionelle Anwendungen unerlässlich ist.
- Vielseitige Schnittstellen: Kompatibel mit gängigen Mikrocontroller-Architekturen und unterstützt häufig SPI- oder I2C-Kommunikation, was die Integration in bestehende Systeme erleichtert.
- Geringer Stromverbrauch: LCD-Technologie ist bekannt für ihren niedrigen Energiebedarf, was das EA DOGM128S-6 ideal für batteriebetriebene oder energieeffiziente Anwendungen macht.
- Kompaktes und robustes Design: Mit einer aktiven Fläche von 55 x 46 mm lässt sich das Modul auch in Gehäuse mit begrenztem Platz integrieren, während die Konstruktion auf Langlebigkeit ausgelegt ist.
- Vereinfachte Entwicklung: Die integrierte Controller-Elektronik reduziert den Bedarf an externen Komponenten und vereinfacht den Programmcode für die Displayansteuerung, was den Entwicklungszyklus beschleunigt.
Erweiterte Einblicke in die Displaytechnologie
Das EA DOGM128S-6 verwendet eine FSTN (Film Super-Twisted Nematic) oder ähnliche LCD-Technologie, die für ihre hohe Bildrate und ihren breiten Betrachtungswinkel bekannt ist. Die Schwarz-auf-Weiß-Polarisation, oft auch als „Positive Mode“ bezeichnet, sorgt für eine klare und deutliche Darstellung, bei der Pixel, die angesteuert werden, dunkel erscheinen, während nicht angesteuerte Pixel hell bleiben. Dies maximiert den Kontrast und die Lesbarkeit, insbesondere im Vergleich zu negativen Modus-Displays.
Die Ansteuerung erfolgt typischerweise über einen dedizierten LCD-Controller-Chip, der in das Modul integriert ist. Dieser Chip übersetzt serielle Datenbefehle vom Mikrocontroller in die notwendigen Signale zur Steuerung jedes einzelnen Pixels. Die Effizienz dieser Ansteuerung beeinflusst direkt den Stromverbrauch des Displays. Die Fähigkeit, individuelle Pixel anzusteuern, ermöglicht die freie Gestaltung von Grafiken, Textgrößen und Layouts, was bei einfachen Segmentanzeigen nicht möglich ist.
Die physischen Abmessungen von 55 x 46 mm beziehen sich auf die reine Anzeigefläche, was eine präzise Planung der Einbaugröße ermöglicht. Die modulare Bauweise erlaubt eine flexible Integration in verschiedenste Gehäuse und Baugruppen. Die typische Betriebsspannung liegt im Bereich von 3.3V bis 5V, was eine hohe Kompatibilität mit gängigen Mikrocontrollern und Logikpegeln gewährleistet. Die breite Betriebstemperatur, oft von -20°C bis +70°C, macht dieses Modul auch für anspruchsvolle Umgebungsbedingungen geeignet.
Die Wahl des richtigen Ansteuerungsprotokolls – sei es SPI (Serial Peripheral Interface) oder I2C (Inter-Integrated Circuit) – hängt von den verfügbaren Pins des Mikrocontrollers und den Anforderungen an die Datenübertragungsgeschwindigkeit ab. SPI bietet in der Regel höhere Datenraten, während I2C mit weniger Pins auskommt. Beide Protokolle sind in der Mikrocontroller-Welt weit verbreitet und gut dokumentiert.
FAQ – Häufig gestellte Fragen zu EA DOGM128S-6 – LCD-Grafikmodul, 55 x 46 mm, schwarz
Welche Art von Inhalt kann auf dem EA DOGM128S-6 Display dargestellt werden?
Das EA DOGM128S-6 ist ein Grafikmodul, das die Darstellung von beliebigen Pixelmustern ermöglicht. Dies bedeutet, dass Sie nicht nur Text in verschiedenen Schriftarten und Größen anzeigen können, sondern auch Icons, Diagramme, Balkengrafiken und andere grafische Elemente. Die Auflösung von 128×64 Pixeln bietet eine hohe Detailgenauigkeit.
Ist das EA DOGM128S-6 Modul mit allen Mikrocontrollern kompatibel?
Das Modul ist mit den meisten gängigen Mikrocontrollern kompatibel, die über serielle Schnittstellen wie SPI oder I2C verfügen. Die genaue Kompatibilität hängt von der Implementierung der Kommunikationsprotokolle und der Verfügbarkeit geeigneter Treiberbibliotheken für den jeweiligen Mikrocontroller ab. Viele Entwicklerbibliotheken sind für gängige Architekturen wie Arduino, Raspberry Pi (mit entsprechenden Schnittstellen) oder STM32 verfügbar.
Wie wird das EA DOGM128S-6 Modul mit Strom versorgt?
Die Stromversorgung erfolgt typischerweise über die Betriebsspannung des Mikrocontrollers oder eine separate Spannungsquelle. Die genauen Spannungsanforderungen (z.B. 3.3V oder 5V) sind produktspezifisch und sollten dem Datenblatt des Herstellers entnommen werden. LCD-Module sind generell für ihren niedrigen Stromverbrauch bekannt, was sie ideal für energieeffiziente Anwendungen macht.
Welchen Vorteil bietet die Schwarz-auf-Weiß-Darstellung?
Die Schwarz-auf-Weiß-Darstellung, auch als Positive Mode bekannt, bietet einen sehr hohen Kontrast und eine ausgezeichnete Lesbarkeit. Dies ist besonders vorteilhaft in Umgebungen mit wechselnden Lichtverhältnissen oder für Anwendungen, bei denen eine klare und unzweideutige Anzeige von Informationen entscheidend ist, wie z.B. in industriellen Messgeräten oder medizinischen Geräten.
Ist die Displayoberfläche des EA DOGM128S-6 kratzfest?
Obwohl die Displayoberfläche typischerweise mit einer schützenden Beschichtung versehen ist, die eine gewisse Resistenz gegen alltägliche Abnutzung und leichte Kratzer bietet, ist sie nicht unzerbrechlich. Für den Schutz in sehr rauen Umgebungen kann die Integration in ein Gehäuse mit einer zusätzlichen Schutzscheibe (z.B. aus Polycarbonat oder Acryl) empfohlen werden.
Benötige ich zusätzliche Treiber-ICs für die Ansteuerung des EA DOGM128S-6?
Nein, das EA DOGM128S-6 verfügt über einen integrierten Grafikcontroller (z.B. Sitronix ST7565R oder ein ähnliches Bauteil), der die Ansteuerung jedes Pixels übernimmt. Dies reduziert die Anzahl der externen Komponenten, die für den Betrieb des Moduls benötigt werden, und vereinfacht die Anbindung an Ihren Mikrocontroller.
Welche Art von Informationen können in einer industriellen Anwendung mit diesem Modul angezeigt werden?
In industriellen Anwendungen kann das EA DOGM128S-6 verwendet werden, um Prozessparameter wie Temperaturen, Drücke, Füllstände oder Betriebsstatus von Maschinen anzuzeigen. Des Weiteren können Alarmmeldungen, Fehlercodes, Konfigurationsmenüs oder Diagnoseinformationen visualisiert werden, was eine schnelle und intuitive Überwachung und Bedienung ermöglicht.
