EA DOGL TOUCH – Touchpanel für EA DOGL128-6/OLEDL128-GGA, Analog, zum Aufkleben

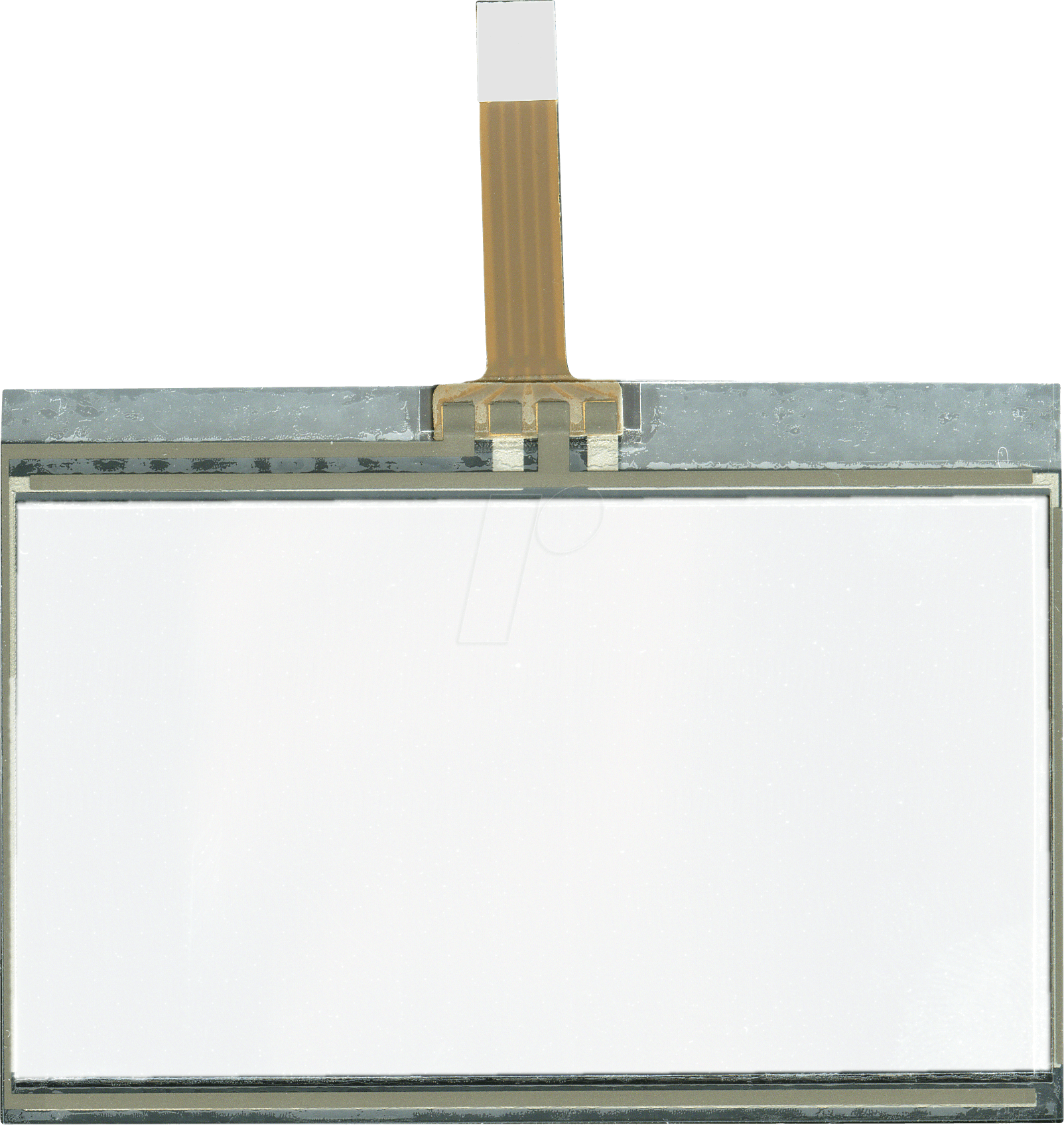

TOUCHPANEL EA TOUCH128-2, 67,5x48mm ( 62×34 )Es verfügt über eine selbstklebende Rückseite und wird auf das Display aufgeklebt. Der Anschluss erfolgt über ein 4-poliges Flexkabel für einen ZIF-Stecker im Raster 1.0 mm (Zubehör: ZIF-Stecker EA WF100-04S). Der Biegeradius soll mind. 5 mm betragen. Zur Anbindung an ein Prozessorsystem empfehlen wir entweder die Verwendung eines ext. Touchpanel-Kontrollers oder einen Kontroller mit Analogeingängen. Das Touchpanel ist dann mit einem Potentiometer vergleichbar: Legt man an die Pins Top- Bottom eine Spannung von z.B. 3.3 V, kann man am Pin Leftoder Right eine Spannung welche linear zur Y-Richtung der Berührung ist messen. Den Berührpunkt in X-Richtung erhältman über das Anlegen der Spannung an Left-Right und Messen an Top oder Bottom. Pinbelegung siehe Masszeichnung.
