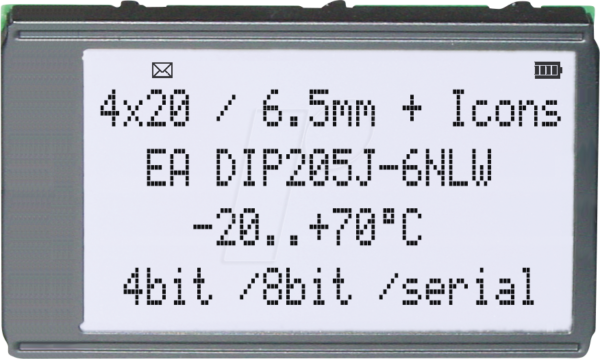

EA DIP205J-6NLW – Präzision und Klarheit für Ihre Projekte
Das EA DIP205J-6NLW ist ein leistungsstarkes 4×20 Zeichen-DIP-LCD-Display, das speziell für Entwickler und Ingenieure konzipiert wurde, die eine zuverlässige und gut lesbare Anzeige für ihre elektronischen Projekte benötigen. Wenn Sie nach einer klaren, textbasierten Ausgabe für Statusinformationen, Menüs oder Diagnosemeldungen suchen, die sich nahtlos in Ihre Schaltungen integrieren lässt und dabei höchste Kompatibilität bietet, dann ist dieses Display die ideale Lösung für Sie.
Überragende Lesbarkeit und Robustheit
Im Vergleich zu einfacheren oder weniger spezialisierten Anzeigelösungen bietet das EA DIP205J-6NLW eine signifikant verbesserte Lesbarkeit dank seines klaren Schwarz-Weiß-Kontrasts und der optimierten Zeichenmatrix. Die DIP-Bauform (Dual In-line Package) ermöglicht eine einfache und sichere Montage auf Standard-Lochrastersystemen und Leiterplatten, was die Integration in Ihre Prototypen und Endprodukte erheblich vereinfacht. Die robuste Konstruktion gewährleistet zudem eine hohe Langlebigkeit und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und Vorteile
Das EA DIP205J-6NLW zeichnet sich durch eine Reihe von Merkmalen aus, die es zu einer bevorzugten Wahl für professionelle Anwendungen machen:
- Klare Textanzeige: 4 Zeilen mit jeweils 20 Zeichen bieten ausreichend Platz für detaillierte Informationen.
- Hoher Kontrast: Die Schwarz auf Weiß Darstellung sorgt für exzellente Lesbarkeit unter verschiedenen Lichtverhältnissen.
- Standard-Schnittstelle: Die DIP-Bauform mit 14 Pins erleichtert die Anbindung an Mikrocontroller über gängige Schnittstellen wie parallel oder I2C (mit entsprechender Zusatzschaltung).
- Breiter Temperaturbereich: Entwickelt für den Einsatz in vielfältigen Umgebungsbedingungen, von kalten Werkstätten bis zu warmen Umgebungen.
- Geringer Stromverbrauch: Effiziente Stromversorgung, die für batteriebetriebene Geräte von Vorteil ist.
- Zuverlässige Leistung: Hergestellt nach hohen Qualitätsstandards für eine lange Lebensdauer.
- Vielseitige Anwendungsbereiche: Ideal für Messgeräte, Steuerungssysteme, Prototypen, Lernprojekte und industrielle Automatisierung.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Anzeigetyp | Zeichen-LCD (Liquid Crystal Display) |
| Auflösung | 4 Zeilen x 20 Zeichen |
| Farbdarstellung | Schwarz auf Weiß (Monochrom) |
| Beleuchtung (Backlight) | Integrierte Hintergrundbeleuchtung für optimale Lesbarkeit |
| Betriebsspannung | Typischerweise 5V DC (kann je nach Controller variieren) |
| Schnittstelle | DIP-Gehäuse mit 14 Pins für einfache Montage und Verdrahtung |
| Zeichensatz | Standard ASCII-Zeichensatz inklusive erweiterter Symbole |
| Betriebstemperaturbereich | Ca. -20°C bis +70°C (spezifische Werte können je nach Herstellercharge leicht variieren) |
| Abmessungen | Standard DIP-Gehäusegröße mit Displayfläche, optimiert für einfache Integration in Gehäuse und auf Platinen. |
| Steuerung | Direkte Ansteuerung durch Mikrocontroller oder über dedizierte LCD-Controllerchips |
Erweiterte Einsatzmöglichkeiten und Integration
Die 4×20 Zeichen-Konfiguration des EA DIP205J-6NLW ist eine beliebte Wahl, da sie eine ausgewogene Balance zwischen Informationsdichte und Übersichtlichkeit bietet. Sie ermöglicht die Darstellung von Menüstrukturen, Messwerten, Statusmeldungen, Datum und Uhrzeit sowie einfachen grafischen Elementen wie Balkendiagrammen oder Symbolen, falls vom Controller unterstützt. Die einfache Integration in bestehende Hardware-Designs macht es zu einer universell einsetzbaren Komponente. Die DIP-Bauform mit 14 Pins ist mit einer Vielzahl von Controller-Bibliotheken und Beispielcodes kompatibel, was den Entwicklungsprozess erheblich beschleunigt. Für die Ansteuerung sind typischerweise 4-Bit- oder 8-Bit-Parallelinterfaces gebräuchlich. Alternativ kann durch den Einsatz eines I2C- oder SPI-Konverters die Pin-Anzahl reduziert und die Anbindung weiter vereinfacht werden.
FAQ – Häufig gestellte Fragen zu EA DIP205J-6NLW – 4×20 DIP Characterdisplay, schwarz/weiß
Wie wird das EA DIP205J-6NLW Display mit Strom versorgt?
Das Display wird in der Regel mit einer Gleichspannung von 5V versorgt. Die genauen Spezifikationen zur Stromaufnahme sind im Datenblatt des Herstellers zu finden und können je nach Nutzung der Hintergrundbeleuchtung variieren.
Ist die Hintergrundbeleuchtung des Displays abschaltbar?
Ja, die Hintergrundbeleuchtung ist in der Regel steuerbar. Dies ermöglicht das Abschalten bei Nichtgebrauch zur Energieeinsparung oder die Anpassung der Helligkeit, um die Lesbarkeit zu optimieren und den Stromverbrauch zu senken.
Kann ich das Display mit einem Arduino oder Raspberry Pi verwenden?
Absolut. Das EA DIP205J-6NLW ist mit gängigen Mikrocontrollern wie Arduino und Raspberry Pi vollständig kompatibel. Zahlreiche Bibliotheken und Beispiele sind verfügbar, die Ihnen die Anbindung und Programmierung erleichtern.
Welche Art von Informationen kann auf dem Display angezeigt werden?
Sie können alphanumerische Zeichen (Buchstaben, Zahlen, Sonderzeichen) sowie einfache Symbole anzeigen. Dies eignet sich hervorragend für Menüführung, Statusanzeigen, Messwerte, Datums-/Zeitangaben und Diagnoseinformationen.
Benötige ich spezielle Treiber oder Software, um das Display zu betreiben?
Für die Ansteuerung benötigen Sie lediglich die entsprechenden Software-Bibliotheken für Ihren gewählten Mikrocontroller. Diese stellen die notwendigen Funktionen zur Verfügung, um Zeichen und Befehle an das Display zu senden.
Wie robust ist das Display gegen Umwelteinflüsse?
LCD-Displays wie das EA DIP205J-6NLW sind für den Einsatz in einem weiten Temperaturbereich ausgelegt und bieten eine solide mechanische Stabilität. Sie sind jedoch empfindlich gegenüber extremen physikalischen Belastungen wie starken Stößen oder Druck.
Was bedeutet „DIP“ bei der Bauform des Displays?
DIP steht für Dual In-line Package. Dies bezeichnet die Bauform mit zwei parallelen Reihen von Anschlussstiften, die eine einfache Montage und Verdrahtung auf Standard-Lochrasterplatinen oder über Jumper-Kabel ermöglichen.
