Präzise Anzeigenlösungen für anspruchsvolle Technikprojekte

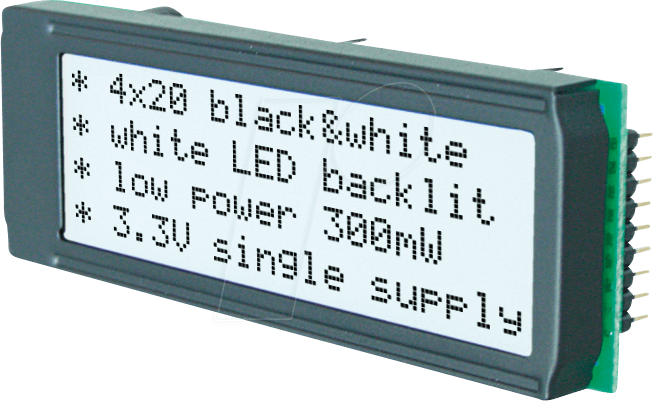

Das EA DIP203J-4 – LCD DIP-Modul mit Supertwist-Technologie und einer Zeichenkapazität von 4×20 Zeichen in Schwarzweiß (sw) bietet eine klare und zuverlässige Anzeige für eine Vielzahl von elektronischen Anwendungen. Es ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine robuste und gut lesbare Anzeige für ihre Projekte benötigen, sei es in der industriellen Automatisierung, im Prototyping oder in spezialisierten Messgeräten.
Überlegene Lesbarkeit und Zuverlässigkeit: Der EA DIP203J-4 Vorteil
Im Vergleich zu einfachen Segmentanzeigen oder weniger hochwertigen LCD-Modulen zeichnet sich das EA DIP203J-4 durch seine Supertwist-Technologie aus. Diese Technologie ermöglicht einen breiteren Betrachtungswinkel und einen höheren Kontrast, was die Lesbarkeit erheblich verbessert. Gerade in Umgebungen mit wechselnden Lichtverhältnissen oder wenn die Anzeige aus unterschiedlichen Winkeln betrachtet werden muss, spielt dieses Modul seine Stärken aus. Die 4×20 Zeichenkonfiguration bietet zudem ausreichend Platz für aussagekräftige Statusmeldungen, Messwerte oder Menüoptionen, ohne überladen zu wirken. Die bewährte DIP-Bauform (Dual Inline Package) garantiert eine einfache und sichere Montage auf Lochrastersystemen und Leiterplatten, was den Integrationsaufwand minimiert und die mechanische Stabilität erhöht.
Technische Exzellenz und Vielseitigkeit
Das EA DIP203J-4 basiert auf einer etablierten LCD-Technologie, die für ihre Energieeffizienz und Langlebigkeit bekannt ist. Die Schwarzweiß-Darstellung sorgt für eine optimale Kontrastwirkung und reduziert die Komplexität der Ansteuerung. Die Supertwist-Technologie verbessert die Flüssigkristallausrichtung, was zu einer schnellen Reaktionszeit und einer Minimierung von Schlierenbildung führt. Dies ist besonders wichtig bei dynamischen Anzeigen, die häufig aktualisiert werden müssen. Das Modul ist mit einer Standard-Schnittstelle ausgestattet, die eine einfache Anbindung an Mikrocontroller wie Arduino, Raspberry Pi oder andere gängige Steuerungsplattformen ermöglicht.
Herausragende Merkmale des EA DIP203J-4
- Klarheit und Kontrast: Die Supertwist-LCD-Technologie sorgt für eine hervorragende Lesbarkeit, selbst unter ungünstigen Lichtbedingungen.
- Zeichenkapazität: 4 Zeilen mit je 20 Zeichen bieten ausreichend Raum für informative Anzeigen.
- Zuverlässige Ansteuerung: Standard-Schnittstellen erleichtern die Integration in bestehende oder neue Elektronikprojekte.
- Robuste Bauform: Die DIP-Bauform ermöglicht eine feste und dauerhafte Montage auf Leiterplatten.
- Energieeffizienz: LCD-Technologie ist bekannt für ihren geringen Stromverbrauch, ideal für batteriebetriebene Geräte.
- Langlebigkeit: Hochwertige Komponenten gewährleisten eine lange Lebensdauer des Moduls.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Messgeräte, Steuerungen, Prototyping und industrielle Anwendungen.
Produktspezifikationen im Detail
| Kategorie | Merkmal |
|---|---|
| Anzeigetyp | Twisted Nematic (TN) LCD mit Supertwist-Technologie |
| Zeichenkapazität | 4 Zeilen x 20 Zeichen pro Zeile |
| Zeichenmatrix | 5×8 Punkte pro Zeichen (Standard) |
| Hintergrundbeleuchtung | Integriert, typischerweise LED-Hintergrundbeleuchtung (Farbe variiert je nach spezifischem Modellvarianten) |
| Ansteuerungslogik | Integrierter Controller (z.B. HD44780-kompatibel) |
| Schnittstelle | 8-Bit parallele Daten- und Steuerleitungen, 4-Bit parallele Daten- und Steuerleitungen möglich |
| Betriebsspannung | Typischerweise 5V DC, genaue Spezifikation kann je nach Revision variieren |
| Betriebstemperaturbereich | Breit, optimiert für industrielle Anwendungen (typ. -20°C bis +70°C) |
| Anschlussart | DIP-Stecker mit Pins für Lötanschluss |
| Gehäusematerial | Kunststoff (ABS oder vergleichbar), robust und isolierend |
| Farbdarstellung | Schwarz auf hellem Hintergrund (monochrom) |
| Befestigung | Lochrastermontage, geeignet für Standard-Schraubenabmessungen |
Umfassende Anwendungsbereiche
Das EA DIP203J-4 LCD-Modul eignet sich hervorragend für eine breite Palette von Projekten, bei denen eine klare und zuverlässige Anzeige von Informationen erforderlich ist. In der industriellen Automatisierung kann es zur Anzeige von Prozessdaten, Alarmmeldungen oder Bedieneranweisungen auf Steuerpaneelen eingesetzt werden. Für Messtechnik-Anwendungen bietet es die Möglichkeit, Messergebnisse von Sensoren, Parametern von Laborgeräten oder Statusinformationen von Prüfständen übersichtlich darzustellen. Im Bereich des Prototypings und der Elektronikentwicklung ist es ein unverzichtbares Werkzeug zur Visualisierung von Datenströmen, Debugging-Informationen oder zur Erstellung von Benutzeroberflächen für eigene Schaltungen. Hobbyisten profitieren von der einfachen Handhabung und der breiten Verfügbarkeit von Beispielcode für gängige Mikrocontroller, was die schnelle Umsetzung von Projekten erleichtert. Ob es sich um die Anzeige von Wetterdaten, die Steuerung von Haushaltsgeräten oder die Darstellung von Spielständen handelt, die Funktionalität und Zuverlässigkeit dieses Moduls machen es zu einer erstklassigen Wahl.
Optimale Lesbarkeit durch fortschrittliche LCD-Technologie
Die Wahl der Supertwist-Technologie für das EA DIP203J-4 ist ein klares Indiz für den Fokus auf Benutzerfreundlichkeit und Funktionalität. Bei herkömmlichen Super-Twisted Nematic (STN)-Displays kann es je nach Blickwinkel zu Farbverfälschungen oder einem geringeren Kontrast kommen. Die Supertwist-Variante im DIP203J-4 optimiert die Ausrichtung der Flüssigkristallmoleküle, um einen erweiterten Betrachtungswinkel und einen stärkeren Kontrast zu erzielen. Dies bedeutet, dass die angezeigten Zeichen auch dann klar und deutlich lesbar sind, wenn das Modul nicht exakt senkrecht von vorne betrachtet wird. Diese Eigenschaft ist besonders wertvoll in Umgebungen, wo Montagepositionen variieren oder die Nutzererfahrung aus verschiedenen Perspektiven gewährleistet sein muss. Die Schwarzweiß-Darstellung mit positivem Kontrast (dunkle Zeichen auf hellem Grund) maximiert die Lesbarkeit und minimiert die Ermüdung der Augen bei längerer Betrachtung, ein wichtiger Faktor für den professionellen Einsatz.
Häufig gestellte Fragen (FAQ) zu EA DIP203J-4 – LCD DIP-Modul, Supertwist, 4×20 Zeichen, sw
Was ist der Hauptvorteil der Supertwist-Technologie in diesem LCD-Modul?
Die Supertwist-Technologie verbessert signifikant den Betrachtungswinkel und den Kontrast des LCD-Moduls im Vergleich zu Standard-LCDs. Dies ermöglicht eine klarere und besser lesbare Anzeige, selbst wenn sie nicht direkt von vorne betrachtet wird.
Kann dieses Modul mit einem Arduino-Board verwendet werden?
Ja, das EA DIP203J-4 ist mit den meisten Mikrocontrollern, einschließlich Arduino, kompatibel. Es nutzt eine Standard-Schnittstelle, für die zahlreiche Bibliotheken und Beispielcodes verfügbar sind.
Welche Stromversorgung benötigt das Modul?
Das Modul benötigt typischerweise eine Betriebsspannung von 5V DC. Die genaue Spezifikation kann je nach spezifischer Revision des Moduls variieren, daher ist es ratsam, das Datenblatt zu konsultieren.
Wie wird das Modul auf einer Leiterplatte befestigt?
Das Modul ist in einer DIP-Bauform (Dual Inline Package) ausgeführt und verfügt über Pins, die durch Löcher auf einer Leiterplatte gesteckt und dann verlötet werden. Dies gewährleistet eine robuste und dauerhafte mechanische Verbindung.
Ist eine Hintergrundbeleuchtung im Lieferumfang enthalten?
Ja, das EA DIP203J-4 verfügt über eine integrierte Hintergrundbeleuchtung, die in der Regel eine LED-Hintergrundbeleuchtung ist. Die Farbe der Hintergrundbeleuchtung kann je nach spezifischem Modell variieren.
Wie viele Zeichen können gleichzeitig auf dem Display angezeigt werden?
Das Display bietet eine Kapazität von 4 Zeilen mit jeweils 20 Zeichen, was eine Gesamtanzeige von bis zu 80 Zeichen gleichzeitig ermöglicht.
Ist die Schrift auf dem Display gut lesbar, auch bei schlechten Lichtverhältnissen?
Dank der Supertwist-Technologie und der Schwarzweiß-Darstellung ist die Lesbarkeit auch bei wechselnden Lichtverhältnissen gut. Die integrierte Hintergrundbeleuchtung unterstützt dies zusätzlich.
