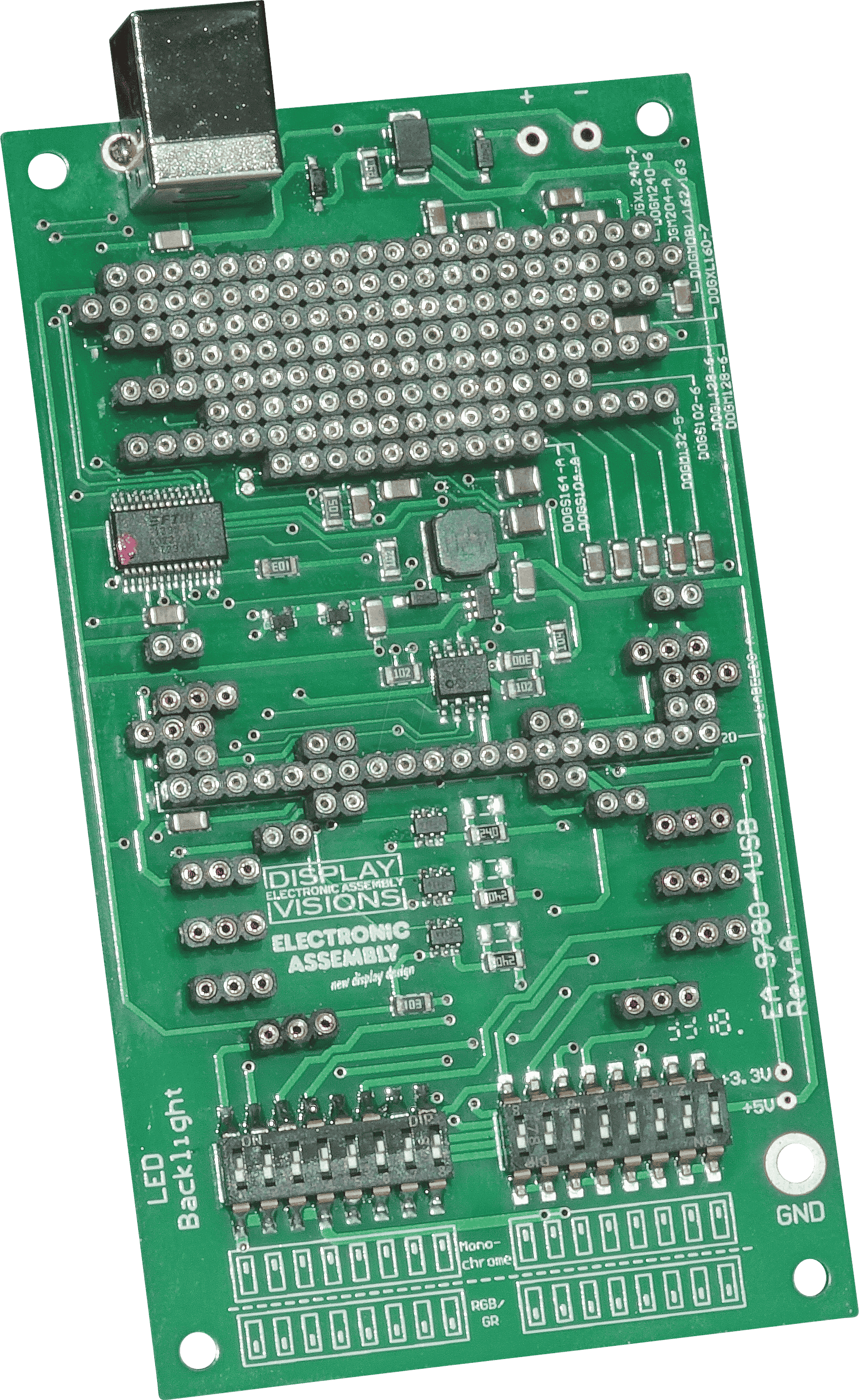

EA 9780-4USB – USB-Testboard für DOG-Module und eLABEL20: Präzise Diagnose und effiziente Integration
Das EA 9780-4USB – USB-Testboard ist die ultimative Lösung für Entwickler, Techniker und Systemintegratoren, die eine zuverlässige und effiziente Methode zur Überprüfung und Anbindung von DOG-Modulen und eLABEL20-Geräten benötigen. Es schließt die Lücke zwischen komplexer Hardware und zugänglicher USB-Schnittstelle, wodurch aufwändige manuelle Verkabelungen und fehleranfällige Testaufbauten der Vergangenheit angehören. Für alle, die Wert auf präzise Datenerfassung, schnelle Inbetriebnahme und maximale Kompatibilität legen, stellt dieses Testboard die überlegene Wahl dar.
Optimierte Konnektivität und erweiterte Funktionalität
Das EA 9780-4USB wurde speziell entwickelt, um die Integration und das Testen von DOG-Modulen und eLABEL20-Systemen auf ein neues Niveau zu heben. Durch die direkte USB-Anbindung entfallen komplexe Schnittstellenkonverter und Stromversorgungsanpassungen, die bei Standardlösungen oft erforderlich sind. Diese direkte digitale Kommunikation gewährleistet eine hohe Signalintegrität und minimiert potenzielle Fehlerquellen. Die fortschrittliche USB-Technologie ermöglicht eine reibungslose Datenübertragung und eine komfortable Steuerung der angeschlossenen Module, was den Entwicklungsprozess signifikant beschleunigt.
Überragende Vorteile des EA 9780-4USB
- Direkte USB 2.0 High-Speed-Konnektivität: Bietet eine schnelle und stabile Schnittstelle für Datenübertragung und Steuerung, die herkömmlichen seriellen oder parallelen Schnittstellen überlegen ist.
- Dedizierte Anschlüsse für DOG-Module und eLABEL20: Ermöglicht eine problemlose und fehlerfreie Anbindung, ohne dass zusätzliche Adapter oder spezielle Verkabelungen notwendig sind.
- Integrierte Spannungsregelung und -überwachung: Sorgt für eine stabile und sichere Stromversorgung der angeschlossenen Module und schützt diese vor Überspannung oder Unterspannung.
- Umfassende Testfunktionalität: Unterstützt eine breite Palette von Testverfahren, von grundlegenden Kommunikationsprüfungen bis hin zu komplexen Leistungstests.
- Plug-and-Play-Installation: Minimiert den Einrichtungsaufwand und ermöglicht eine sofortige Nutzung nach dem Anschluss an ein Host-System.
- Kompaktes und robustes Design: Ideal für den Einsatz in Laborumgebungen sowie für mobile Anwendungen und Feldtests.
- Entwicklertools-Kompatibilität: Nahtlose Integration mit gängigen Entwicklungsumgebungen und Debugging-Tools für eine effiziente Softwareentwicklung.
- Hohe Skalierbarkeit: Ermöglicht das Testen und die Integration mehrerer Module gleichzeitig, was den Durchsatz erhöht.
Technische Spezifikationen und Materialbeschaffenheit
Das EA 9780-4USB – USB-Testboard für DOG-Module und eLABEL20 zeichnet sich durch seine sorgfältige Auswahl an Komponenten und seine präzise Fertigung aus. Die Leiterplatte besteht aus hochwertigem FR-4 Material, das für seine thermische Stabilität und elektrische Isolationseigenschaften bekannt ist. Die Steckverbinder sind für Langlebigkeit und zuverlässige Kontakte ausgelegt, um eine unterbrechungsfreie Verbindung über zahlreiche Testzyklen hinweg zu gewährleisten. Die interne Spannungsregelung, basierend auf präzisen Linearreglern, stellt sicher, dass die angeschlossenen DOG-Module und eLABEL20-Geräte stets mit der optimalen Spannung versorgt werden, was die Lebensdauer der Komponenten schützt und reproduzierbare Testergebnisse ermöglicht.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | USB-Testboard |
| Kompatibilität | DOG-Module, eLABEL20 |
| Schnittstelle | USB 2.0 High-Speed (Typ A) |
| Stromversorgung | USB-Bus-powered, integrierte Spannungsregelung für Module (z.B. 3.3V, 5V – je nach Modulbedarf) |
| Gehäusematerial | Hochwertiges FR-4 Leiterplattenmaterial |
| Anschlüsse | Dedizierte Header-Pins und Stecker für DOG-Module und eLABEL20 |
| Abmessungen (ca.) | Kompakt, optimiert für Tischaufstellung und Integration in Prüfstände |
| Betriebstemperatur | Standard: 0°C bis +50°C; Erweiterbar durch Gehäusekonfiguration |
| Signalintegrität | Optimierte Leiterbahnführung und Abschirmung für zuverlässige Datenübertragung |
Anwendungsgebiete und Integrationspotenziale
Das EA 9780-4USB ist ein unverzichtbares Werkzeug in verschiedenen Branchen und Anwendungsbereichen. In der Automobilindustrie ermöglicht es die schnelle und zuverlässige Prüfung von eLABEL20-basierten Komponenten, die in Infotainmentsystemen oder für Fahrzeuginformationen eingesetzt werden. Für Hersteller von industrieller Automatisierungstechnik stellt es eine effiziente Methode dar, um DOG-Module zu testen, die für Steuerungs-, Überwachungs- oder Kommunikationsaufgaben in Produktionsanlagen verwendet werden. Im Bereich der Medizintechnik, wo hohe Zuverlässigkeit und präzise Funktionalität kritisch sind, unterstützt das Testboard die Validierung von DOG-Modulen für medizinische Geräte. Ebenso in der Logistik und im Einzelhandel, wo eLABEL20 für die Bestandsverwaltung und Preisauszeichnung zum Einsatz kommt, erleichtert das EA 9780-4USB die Test- und Implementierungsphase. Die einfache Anbindung an Laptops und Desktop-PCs über USB erlaubt eine flexible Nutzung in Forschungslaboren, Qualitätskontrollabteilungen und bei der Feldwartung.
Erweiterte Diagnosefähigkeiten und Debugging
Über die reine Konnektivität hinaus bietet das EA 9780-4USB fortschrittliche Diagnosefähigkeiten. Die integrierte Spannungsüberwachung liefert Echtzeitdaten über die Stromversorgung der angeschlossenen Geräte, was Anomalien frühzeitig erkennt. Die Möglichkeit, über die USB-Schnittstelle direkt auf Debug-Ports der DOG-Module und eLABEL20-Geräte zuzugreifen, ermöglicht eine detaillierte Fehleranalyse und Code-Verifizierung. Dies spart Entwicklungszeit und reduziert die Kosten für die Fehlerbehebung erheblich. Die präzise Signalübertragung minimiert Fehlinterpretationen, die bei weniger spezialisierten Testboards auftreten können, und trägt so zur schnellen Identifizierung von Hardware- oder Softwareproblemen bei.
Sicherheitsaspekte und Zuverlässigkeit
Die Sicherheit der angeschlossenen Geräte steht beim EA 9780-4USB an erster Stelle. Durch die integrierte Spannungsregelung und den Schutz vor Kurzschlüssen werden sowohl das Testboard als auch die zu prüfenden Module vor Beschädigungen geschützt. Die robuste Konstruktion und die Verwendung von hochwertigen elektronischen Komponenten gewährleisten eine lange Lebensdauer und Zuverlässigkeit, auch unter anspruchsvollen Betriebsbedingungen. Dies ist besonders wichtig in professionellen Umgebungen, in denen Ausfallzeiten und der Austausch defekter Komponenten teuer sind. Die klar definierten Schnittstellen und die Einhaltung von USB-Standards minimieren das Risiko von Kompatibilitätsproblemen.
FAQ – Häufig gestellte Fragen zu EA 9780-4USB – USB-Testboard für DOG-Module und eLABEL20
Kann ich mit dem EA 9780-4USB auch andere Module außer DOG-Modulen und eLABEL20 testen?
Das EA 9780-4USB ist speziell für die nahtlose Anbindung und das Testen von DOG-Modulen und eLABEL20-Geräten konzipiert. Während es theoretisch möglich sein könnte, die Pin-Belegungen anzupassen, wird dies nicht empfohlen und kann die Garantie ungültig machen oder zu Schäden führen. Für andere Modultypen sind spezifisch ausgelegte Testboards erforderlich.
Benötige ich spezielle Treiber, um das EA 9780-4USB zu verwenden?
Das EA 9780-4USB nutzt Standard-USB-HID (Human Interface Device) oder VCP (Virtual COM Port) Treiber, die in den meisten modernen Betriebssystemen wie Windows, macOS und Linux integriert sind. Eine zusätzliche Treiberinstallation ist in der Regel nicht notwendig, was die Inbetriebnahme vereinfacht.
Welche Spannungsversorgungsbereiche werden von den angeschlossenen DOG-Modulen unterstützt?
Das Testboard verfügt über integrierte Spannungsregulatoren, die typischerweise für die gängigen Spannungsbereiche von 3.3V und 5V konfiguriert sind, wie sie von vielen DOG-Modulen und eLABEL20-Geräten benötigt werden. Für spezifische Spannungsanforderungen oder die Anpassung an weniger verbreitete Spannungen können gegebenenfalls Modifikationen oder externe Stromquellen notwendig sein.
Ist das EA 9780-4USB auch für den Einsatz in rauen Umgebungsbedingungen geeignet?
Das Testboard selbst ist für den Einsatz in einer typischen Laborumgebung konzipiert. Es ist nicht als IP-geschütztes oder industrielles Testsystem im Sinne von Staub- und Wasserresistenz ausgelegt. Für den Einsatz in sehr rauen Umgebungen wird eine entsprechende Schutzgehäuselösung empfohlen.
Welche Art von Software wird für die Steuerung und Diagnose des Testboards benötigt?
Die Steuerung und Diagnose erfolgt über eine Host-Software auf Ihrem PC. Dies kann eine von Lan.de bereitgestellte Testsoftware, eine eigene Entwicklungsumgebung oder ein allgemeines Terminalprogramm sein, das mit der virtuellen COM-Port-Schnittstelle interagieren kann. Die genauen Anforderungen hängen von der Komplexität der durchzuführenden Tests ab.
Wie stellt das EA 9780-4USB eine hohe Signalintegrität sicher?
Die Leiterbahnführung auf der Platine ist optimiert, um Signalreflexionen und Interferenzen zu minimieren. Die Verwendung von hochwertigen Steckverbindern und die Abschirmung kritischer Signalpfade tragen ebenfalls dazu bei, eine klare und zuverlässige Datenübertragung zu gewährleisten, was für präzise Testergebnisse unerlässlich ist.
