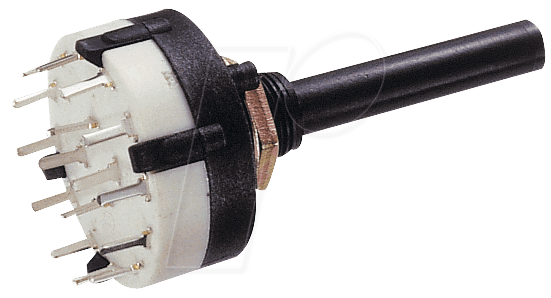

DS 4PC – Stufen-Drehschalter, 4 Pole, 4 x 3 Stellungen Printk.: Präzise Schaltfunktionen für anspruchsvolle Anwendungen
Der DS 4PC Stufen-Drehschalter mit 4 Polen und jeweils 3 Stellungen auf Printmontagebasis ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und vielseitige Schalteinheit für komplexe elektrische Systeme benötigen. Er adressiert das Bedürfnis nach präziser Steuerungslogik in kompakten Geräten, wo Standard-Drehschalter an ihre Grenzen stoßen oder nicht die erforderliche Flexibilität bieten.
Überlegene Schaltleistung und Flexibilität
Im Vergleich zu herkömmlichen einpoligen oder zweipoligen Schaltern bietet der DS 4PC eine signifikant höhere Funktionalität durch seine 4 Pole. Dies ermöglicht die gleichzeitige Steuerung mehrerer Stromkreise oder die Implementierung komplexerer Schaltmuster innerhalb eines einzigen Bauteils. Die 3 Stellungen pro Pol erlauben eine differenzierte Auswahl von Schaltzuständen, was ihn von einfacheren Ein/Aus-Schaltern abhebt und eine feinere Abstufung der Funktionalität ermöglicht.
Anwendungsgebiete und technische Raffinesse
Der DS 4PC Stufen-Drehschalter ist prädestiniert für eine breite Palette von Einsatzmöglichkeiten, insbesondere dort, wo Zuverlässigkeit und präzise Steuerung von größter Bedeutung sind. Seine Konstruktion mit 4 Polen und 3 Stellungen pro Pol eröffnet anspruchsvolle Schaltszenarien. Dies umfasst:
- Industrielle Steuerungen: In Automatisierungssystemen zur Auswahl von Betriebsmodi, Umschaltung von Messbereichen oder zur Konfiguration von Gerätefunktionen.
- Labor- und Messtechnik: Zur präzisen Konfiguration von Messgeräten, zur Auswahl von Signalpfaden oder zur Kalibrierung von Instrumenten.
- Audio- und Videotechnik: In hochwertigen Audio-Mischpulten zur Signalwegumschaltung, Klangregelung oder zur Auswahl von Ein- und Ausgängen.
- Elektronische Entwicklungsboards: Als flexibles Element zur Prototypenentwicklung und zur schnellen Konfiguration von Testaufbauten.
- Spezialmaschinenbau: Wo spezifische Schaltlogiken zur Steuerung von Maschinenfunktionen erforderlich sind, die über einfache Schalter hinausgehen.
Die Printmontageausführung (Printk.) sorgt für eine einfache und sichere Integration in Leiterplattendesigns, was den Verdrahtungsaufwand reduziert und die Zuverlässigkeit der Verbindung erhöht. Dies ist ein entscheidender Vorteil gegenüber Schaltern mit externen Anschlussklemmen, die anfälliger für mechanische Belastungen und Umwelteinflüsse sind.
Konstruktionsmerkmale und Qualitätsversprechen
Der DS 4PC Stufen-Drehschalter wurde mit Fokus auf Langlebigkeit und zuverlässige Performance entwickelt. Die Auswahl der Materialien und die präzise Fertigung garantieren eine hohe Kontaktsicherheit und geringe Übergangswiderstände über eine lange Lebensdauer. Dies ist essenziell, um unerwünschte Signalverluste oder Schaltungsfehler zu vermeiden, insbesondere in empfindlichen elektronischen Systemen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | DS 4PC – Stufen-Drehschalter |
| Anzahl der Pole | 4 Pole |
| Anzahl der Stellungen pro Pol | 3 Stellungen |
| Montageart | Printmontage (Printk.) |
| Schaltfunktion | Stufenweise Umschaltung für komplexe Logik |
| Kontaktmaterial | Hochwertige Legierung für geringen Widerstand und Langlebigkeit |
| Gehäusematerial | Robustes und thermisch stabiles Isoliermaterial |
| Betriebstemperaturbereich | Optimiert für den Einsatz in einer breiten Palette von Umgebungsbedingungen, typischerweise von -25°C bis +70°C |
| Elektrische Lebensdauer | Ausgelegt für eine hohe Anzahl von Schaltzyklen, typischerweise im Bereich von 10.000 bis 50.000 Zyklen, abhängig von der Belastung |
| Mechanische Lebensdauer | Konstruiert für eine hohe Anzahl mechanischer Betätigungen, um eine dauerhafte Funktionalität zu gewährleisten |
| Isolationswiderstand | Hoher Isolationswiderstand zur Vermeidung von Kriechströmen und zur Gewährleistung der Sicherheit |
DS 4PC – Mehr als nur ein Schalter: Ein Baustein für Zuverlässigkeit
Die Entscheidung für den DS 4PC Stufen-Drehschalter bedeutet, eine Komponente zu wählen, die auf Präzision, Langlebigkeit und eine einfache Integration ausgelegt ist. Die Möglichkeit, mit 4 Polen und jeweils 3 Stellungen komplexe Schaltaufgaben zu lösen, macht ihn zu einem unverzichtbaren Element in professionellen elektronischen Anwendungen, wo Effizienz und Stabilität oberste Priorität haben. Die Printmontageausführung unterstützt die Miniaturisierung und trägt zu einer robusten und zuverlässigen Gerätesteuerung bei.
FAQ – Häufig gestellte Fragen zu DS 4PC – Stufen-Drehschalter, 4 Pole, 4 x 3 Stellungen Printk.
Kann der DS 4PC auch für höhere Stromstärken verwendet werden?
Der DS 4PC ist für spezifische Strombelastungen ausgelegt, die in der Regel für Steuerungsanwendungen und Signalverschaltungen typisch sind. Für sehr hohe Stromstärken sind gegebenenfalls spezielle Ausführungen oder alternative Schaltkomponenten erforderlich. Bitte prüfen Sie die detaillierten technischen Datenblätter des Herstellers für genaue Strombelastungswerte.
Wie wird der DS 4PC am besten in eine Leiterplatte integriert?
Der DS 4PC ist für die Wellen- oder Reflow-Lötung konzipiert. Es wird empfohlen, die Lötparameter gemäß den Herstellervorgaben einzuhalten, um eine sichere und dauerhafte Verbindung der Lötpins mit der Leiterplatte zu gewährleisten.
Welche Art von Signal kann der DS 4PC schalten?
Der DS 4PC ist grundsätzlich für das Schalten von Niederspannungs- und Niederstromsignalen geeignet. Er kann sowohl analoge als auch digitale Signale zuverlässig umschalten, solange die maximale Schaltleistung nicht überschritten wird.
Ist der DS 4PC gegen Feuchtigkeit und Staub geschützt?
Die Gehäusekonstruktion bietet einen gewissen Schutz gegen Umwelteinflüsse. Für den Einsatz in extremen Umgebungen mit hoher Feuchtigkeit oder starker Staubentwicklung sind jedoch zusätzliche Schutzmaßnahmen wie Verguss oder spezielle Gehäusungen zu erwägen.
Wie unterscheidet sich der DS 4PC von einem gewöhnlichen Drehschalter?
Der Hauptunterschied liegt in der Anzahl der Pole und der Anzahl der Stellungen pro Pol. Der DS 4PC verfügt über 4 Pole und 3 Stellungen pro Pol, was eine deutlich höhere Anzahl an möglichen Schaltkombinationen und die gleichzeitige Steuerung mehrerer Stromkreise ermöglicht, verglichen mit einfacheren Ein- oder Zweipol-Schaltern.
Kann der DS 4PC als Umschalter für verschiedene Betriebsmodi einer Maschine dienen?
Ja, die 4 Pole und 3 Stellungen pro Pol machen den DS 4PC ideal für die Umschaltung zwischen verschiedenen Betriebsmodi, die Konfiguration von Funktionsparametern oder die Auswahl von Diagnosefunktionen in Maschinen und Geräten.
Welchen Vorteil bietet die Printmontage des DS 4PC?
Die Printmontage (Printk.) ermöglicht eine direkte und sichere Integration in Leiterplatten. Dies spart Platz, reduziert den Bedarf an externen Verkabelungen, minimiert Fehlerquellen und erhöht die mechanische Stabilität der Verbindung.
