DRV8801-Q1 PWP: Präzision und Leistung für Ihre anspruchsvollsten Motorsteuerungsanwendungen
Sind Sie auf der Suche nach einer robusten und effizienten Lösung zur Steuerung von Gleichstrommotoren in automotive und industriellen Umgebungen? Der DRV8801-Q1 PWP Brückentreiber ist speziell dafür entwickelt, die Herausforderungen komplexer Motorsteuerungsaufgaben zu meistern und bietet eine überlegene Leistung und Zuverlässigkeit gegenüber Standardlösungen. Dieser hochintegrierte DMOS-Brückentreiber im HTSSOP-16-Gehäuse ist die ideale Wahl für Ingenieure, Entwickler und Systemintegratoren, die maximale Präzision und Langlebigkeit für ihre Projekte benötigen.
Warum DRV8801-Q1 PWP die überlegene Wahl ist
Der DRV8801-Q1 PWP zeichnet sich durch seine fortschrittliche DMOS-Technologie aus, die eine höhere Effizienz und geringere Verlustleistung im Vergleich zu älteren Bipolar-Transistor-basierten Treibern ermöglicht. Seine integrierten Schutzfunktionen, wie Überstromschutz, Unterspannungsschutz und thermischer Abschaltung, bieten ein Höchstmaß an Sicherheit und Zuverlässigkeit, minimieren das Risiko von Bauteilschäden und erhöhen die Lebensdauer Ihrer Systeme. Das kompakte HTSSOP-16-Gehäuse ermöglicht eine hohe Integrationsdichte auf Ihrer Leiterplatte, was besonders in platzkritischen Anwendungen von Vorteil ist.
Leistungsstarke Features für anspruchsvolle Anwendungen
Dieser Brückentreiber wurde für eine breite Palette von Motorsteuerungsanwendungen entwickelt, bei denen präzise Steuerung und hohe Leistungsfähigkeit entscheidend sind:
- Effiziente Leistungstreiber: Bietet eine optimale Stromversorgung für Gleichstrommotoren, was zu einem geringeren Energieverbrauch und einer reduzierten Wärmeentwicklung führt.
- Integrierte Logik und Steuerung: Vereinfacht das Schaltungsdesign durch die Integration von Treibertransistoren und Steuerungslogik in einem einzigen Chip.
- Umfassende Schutzmechanismen: Schützt das System vor potenziellen Schäden durch integrierte Schutzschaltungen, die Überstrom, Übertemperatur und Unterspannung erkennen und darauf reagieren.
- Vielseitige Ansteuerungsmöglichkeiten: Unterstützt verschiedene Ansteuerungsmodi, um eine flexible Motorsteuerung für unterschiedliche Anforderungen zu ermöglichen.
- Kompaktes und robustes Gehäuse: Das HTSSOP-16-Gehäuse ist ideal für Anwendungen mit begrenztem Platzangebot und bietet gleichzeitig eine gute Wärmeableitung und mechanische Stabilität.
- Automotive-Qualität: Speziell für den Einsatz in automotive Umgebungen entwickelt, was eine höhere Zuverlässigkeit und Langlebigkeit unter anspruchsvollen Bedingungen garantiert.
Technische Spezifikationen im Detail
Der DRV8801-Q1 PWP ist ein hochentwickelter H-Brücken-Treiber, der speziell für die Steuerung von Bürsten-Gleichstrommotoren konzipiert wurde. Seine DMOS-Ausgangsstufe bietet eine ausgezeichnete Leistung und Effizienz.
| Merkmal | Spezifikation |
|---|---|
| Typ | H-Brücken-Treiber |
| Ausgangsstufe | DMOS (Double-Diffused Metal-Oxide-Semiconductor) |

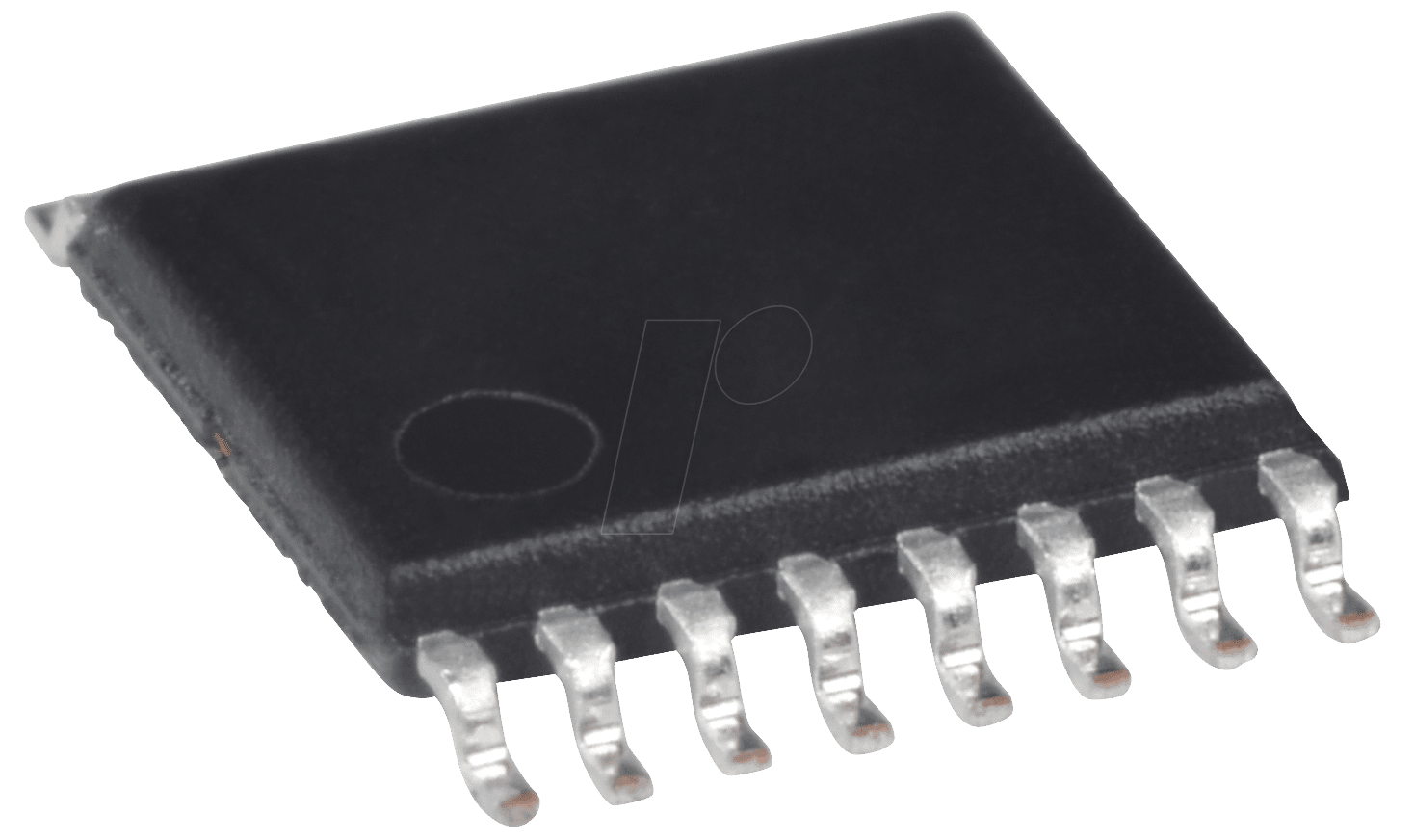

| Gehäuse | HTSSOP-16 (Thin Shrink Small Outline Package) |
| Max. kontinuierlicher Ausgangsstrom | Hoch (typischerweise im Bereich von mehreren Ampere, abhängig von Kühlung und Betriebsbedingungen) |
| Betriebsspannung | Breiter Spannungsbereich, geeignet für verschiedene Motoranforderungen |
| Logik-Spannungsbereich | Kompatibel mit gängigen Mikrocontroller-Spannungen |
| Integrierte Schutzfunktionen | Überstromschutz (OCP), Unterspannungsschutz (UVLO), Thermischer Abschaltung (TSD), Verpolungsschutz (nicht explizit aufgeführt, aber oft integraler Bestandteil moderner Treiber) |
| Ansteuerungslogik | PWM (Pulsweitenmodulation) für präzise Geschwindigkeitsregelung und Richtungsumkehr |
| Effizienz | Hohe Effizienz durch DMOS-Technologie, minimiert Leistungsverluste |
| Temperaturbereich | Erweiterter Temperaturbereich für industrielle und automotive Anwendungen |
| Anwendungsgebiete | Automotive Infotainment, elektrische Fensterheber, elektrische Sitze, Pumpen, Lüfter, industrielle Automatisierungssysteme, Robotik |
Umfassende Schutzmechanismen für maximale Zuverlässigkeit
Die integrierten Schutzfunktionen des DRV8801-Q1 PWP sind ein entscheidender Vorteil für die Langlebigkeit und Zuverlässigkeit Ihrer Systeme. Der Überstromschutz (OCP) verhindert Schäden am Treiber und der Motorlast, indem er den Stromfluss begrenzt, sobald ein vordefinierter Schwellenwert überschritten wird. Dies ist besonders wichtig, wenn Motoren blockieren oder unerwartete Laständerungen auftreten. Der Unterspannungsschutz (UVLO) stellt sicher, dass der Treiber nur bei ausreichender Versorgungsspannung arbeitet, um Fehlfunktionen oder Beschädigungen durch zu niedrige Spannungen zu vermeiden. Die thermische Abschaltung (TSD) schützt den Chip vor Überhitzung. Wenn die Chip-Temperatur einen kritischen Wert erreicht, schaltet der Treiber automatisch ab, bis er ausreichend abgekühlt ist. Diese robusten Schutzschaltungen minimieren das Ausfallrisiko und tragen maßgeblich zur Betriebs- und Systemsicherheit bei.
Optimale Integration und Anwendungsvielfalt
Das HTSSOP-16-Gehäuse des DRV8801-Q1 PWP ist ein weiteres Highlight. Es bietet eine hervorragende Balance zwischen Kompaktheit und Wärmeableitung. Diese Eigenschaft ist essenziell für Anwendungen, bei denen der verfügbare Platz auf der Leiterplatte begrenzt ist, wie es in vielen modernen elektronischen Geräten der Fall ist. Die breite Palette an möglichen Betriebsspannungen macht den DRV8801-Q1 PWP extrem flexibel einsetzbar. Ob Sie einen Motor mit 5V oder 12V betreiben möchten, dieser Treiber kann sich an Ihre Anforderungen anpassen.
Typische Anwendungsbereiche, in denen der DRV8801-Q1 PWP seine Stärken voll ausspielen kann, umfassen:
- Automotive-Systeme: Von Komfortfunktionen wie elektrischen Sitzen und Fensterhebern bis hin zu komplexeren Systemen wie Lenkhilfen oder Pumpenantrieben. Die Automotive-Qualität (Q1) des Bauteils garantiert die Einhaltung strenger Industriestandards.
- Industrielle Automatisierung: Steuerung von Förderbändern, kleinen Robotergelenken, Ventilen oder Lüftern in Produktionsanlagen, wo Zuverlässigkeit und Präzision gefordert sind.
- Robotik: Ansteuerung von Motoren in mobilen Robotern oder Manipulatoren, wo präzise Bewegungssteuerung und Energieeffizienz entscheidend sind.
- Haushaltsgeräte: Einsatz in Geräten, die eine präzise Motorsteuerung erfordern, wie z.B. automatische Türöffner oder Dosiersysteme.
Die Vorteile der DMOS-Technologie
Die Verwendung von DMOS-Transistoren in der Ausgangsstufe des DRV8801-Q1 PWP bietet signifikante Vorteile gegenüber älteren Technologien. DMOS kombiniert die schnellen Schaltgeschwindigkeiten von MOSFETs mit der Fähigkeit, höhere Spannungen und Ströme zu verarbeiten. Dies führt zu einer geringeren On-Widerstand, was wiederum die Leistungsverluste reduziert und die Effizienz erhöht. Eine höhere Effizienz bedeutet weniger Wärmeentwicklung, was die Notwendigkeit komplexer Kühlsysteme reduziert und die thermische Belastung des Gesamtsystems verringert. Dies ist besonders in kompakten oder lüfterlosen Designs von Vorteil.
FAQ – Häufig gestellte Fragen zu DRV8801-Q1 PWP – Brückentreiber, DMOS, HTSSOP-16
Was ist die Hauptfunktion eines Brückentreibers wie des DRV8801-Q1 PWP?
Ein Brückentreiber, auch H-Brücke genannt, ist eine elektronische Schaltung, die es ermöglicht, die Richtung und oft auch die Geschwindigkeit eines Gleichstrommotors zu steuern. Er schaltet die Polarität der an den Motor angelegten Spannung um, um die Drehrichtung zu ändern, und kann durch Pulsweitenmodulation (PWM) die Motorspannung und somit die Geschwindigkeit regeln.
Welche Vorteile bietet die DMOS-Technologie in diesem Brückentreiber?
Die DMOS-Technologie (Double-Diffused Metal-Oxide-Semiconductor) in der Ausgangsstufe des DRV8801-Q1 PWP bietet eine höhere Effizienz durch einen niedrigeren Einschaltwiderstand (On-Resistance), was zu geringeren Leistungsverlusten und somit zu weniger Wärmeentwicklung führt. Dies ermöglicht eine kompaktere Bauweise und reduziert den Bedarf an aufwendiger Kühlung.
Für welche Arten von Motoren ist der DRV8801-Q1 PWP am besten geeignet?
Der DRV8801-Q1 PWP ist primär für die Steuerung von Bürsten-Gleichstrommotoren (DC-Motoren) konzipiert. Seine H-Brücken-Architektur ermöglicht die präzise Steuerung von Drehrichtung und Geschwindigkeit dieser Motortypen.
Wie schützt der DRV8801-Q1 PWP das angeschlossene System?
Er verfügt über integrierte Schutzmechanismen wie Überstromschutz (OCP), Unterspannungsschutz (UVLO) und thermische Abschaltung (TSD). Diese Funktionen schützen den Treiber und die angeschlossene Motorlast vor Schäden durch Überlastung, zu niedrige Spannungen oder Überhitzung.
Ist der DRV8801-Q1 PWP für den Einsatz in Fahrzeugen geeignet?
Ja, die Q1-Kennzeichnung in der Bezeichnung DRV8801-Q1 PWP deutet darauf hin, dass dieses Bauteil speziell für automotive Anwendungen entwickelt wurde und die entsprechenden Qualitäts- und Zuverlässigkeitsstandards erfüllt, die in der Automobilindustrie gefordert sind.
Kann der DRV8801-Q1 PWP mit einem Arduino oder Raspberry Pi verwendet werden?
Ja, der DRV8801-Q1 PWP kann mit Mikrocontrollern wie dem Arduino oder Raspberry Pi verwendet werden. Die Logik-Eingänge des Treibers sind mit den typischen Spannungspegeln dieser Plattformen kompatibel, und die PWM-Fähigkeit ermöglicht eine präzise Geschwindigkeitssteuerung.
Welche Informationen benötige ich, um den DRV8801-Q1 PWP korrekt anzuschließen und zu betreiben?
Sie benötigen das Datenblatt des DRV8801-Q1 PWP, das detaillierte Informationen zu Pinbelegung, Betriebsspannungen, Stromgrenzwerten, Ansteuerungslogik und Empfehlungen für die Beschaltung (z.B. Entkopplungskondensatoren) enthält. Ein grundlegendes Verständnis der Motorsteuerung und Schaltungstechnik ist ebenfalls vorteilhaft.
