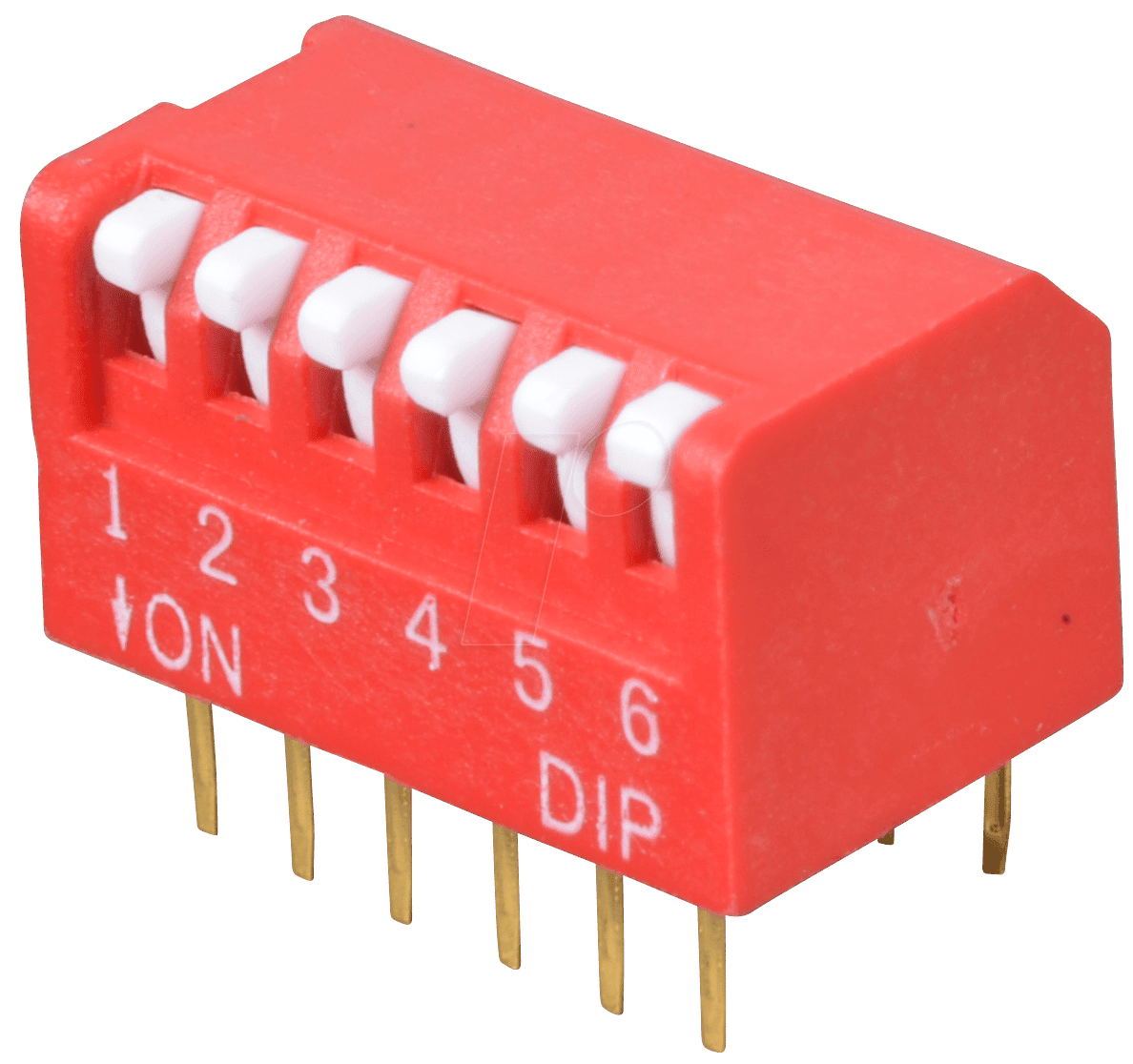

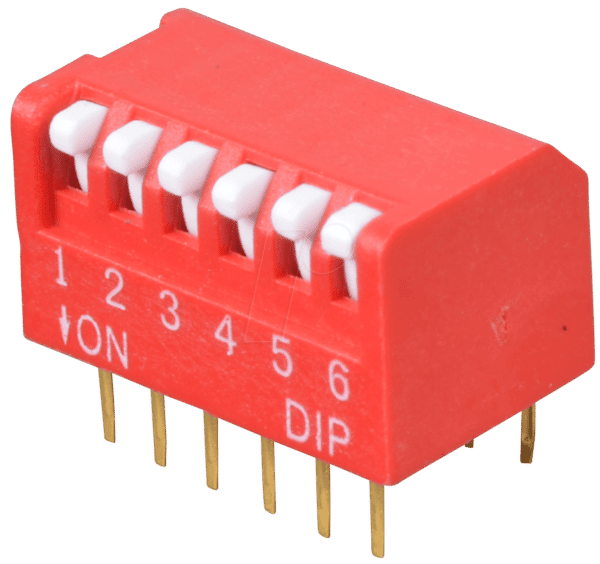

Präzise Schaltungskonfiguration für anspruchsvolle Elektronikprojekte: DP 06 – Piano-Dip-Schalter, 6-polig
Der DP 06 – Piano-Dip-Schalter, 6-polig ist die ideale Lösung für Elektronikentwickler, Hobbyisten und Systemintegratoren, die eine zuverlässige und präzise Methode zur Konfiguration von Schaltungen benötigen. Dieses hochwertige Bauteil ermöglicht die einfache und schnelle Einstellung von bis zu sechs unabhängigen Schalterzuständen und überwindet so die Komplexität manueller Verdrahtung oder die Limitierungen einfacherer Schaltertypen.
Hervorragende Präzision und Zuverlässigkeit für Ihre Schaltungen
Im Gegensatz zu konventionellen Schaltern, die oft anfällig für Verschleiß oder Fehlfunktionen sind, bietet der DP 06 – Piano-Dip-Schalter eine außergewöhnliche mechanische Stabilität und elektrische Integrität. Die Piano-Bauweise, charakterisiert durch ihre flache und intuitive Bedienung, minimiert das Risiko von Bedienfehlern. Jeder der sechs Pole ist individuell schaltbar und liefert einen klaren Schaltzustand, was eine exakte Einstellung der gewünschten Logik oder Funktionalität ermöglicht. Dies ist entscheidend für Anwendungen, bei denen jede Einstellung präzise sein muss, von der Konfiguration von Mikrocontrollern bis hin zur Steuerung komplexer Signalpfade in industriellen Automatisierungssystemen.
Technische Exzellenz und Anwendungsflexibilität
Der DP 06 – Piano-Dip-Schalter, 6-polig zeichnet sich durch seine robuste Konstruktion und die hohe Qualität der verwendeten Materialien aus. Dies gewährleistet eine lange Lebensdauer und zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen. Die einfache Montage auf Platinen und die klare Kennzeichnung der einzelnen Schalterpositionen erleichtern die Integration in bestehende und neue Designs erheblich. Die sechs unabhängigen Schaltkontakte sind für eine Vielzahl von Anwendungen konzipiert, darunter:
- Adressierung von Geräten in Bussystemen
- Konfiguration von Betriebsmodi in elektronischen Geräten
- Schaltung von Testpunkten in der Entwicklung und Fehlerdiagnose
- Einstellung von Parametern in industriellen Steuerungen
- Personalisierung von Funktionen in Audio- und Videogeräten
Die Entscheidung für den DP 06 – Piano-Dip-Schalter, 6-polig bedeutet die Wahl eines Bauteils, das durch seine durchdachte Mechanik und hohe Zuverlässigkeit Ihre Entwicklungsprozesse optimiert und die Funktionalität Ihrer Endprodukte sichert.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Anzahl der Pole | 6-polig |
| Schaltart | Piano-Schalter (Toggle-Typ mit flachen Hebeln) |
| Betätigung | Manuell, durch seitliches Verschieben der Hebel |
| Kontaktmaterial | Vergoldete Phosphorbronze für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationsmaterial | Hochtemperatur-thermoplastisches Polymer (UL94V-0 klassifiziert für Flammhemmung) |
| Mechanische Lebensdauer | Mindestens 10.000 Schaltzyklen pro Pol bei Nennlast |
| Elektrische Lebensdauer | Ebenfalls 10.000 Schaltzyklen bei Nennlast und spezifischen Spannungs- und Strombedingungen |
| Max. Schaltspannung | 50 V DC (bei DC-Anwendung) oder 25 V AC (bei AC-Anwendung) |
| Max. Schaltstrom | 100 mA DC/AC |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Montageart | THT (Through-Hole Technology) für Lötmontage auf Leiterplatten |
| Gehäusematerial | UV-beständiges ABS-Polymer |
| Abmessungen (ca.) | Länge: 15 mm, Breite: 6 mm, Höhe: 4 mm (ohne Hebel) |
| Anwendungsbereiche | Industrielle Automatisierung, Messtechnik, Telekommunikation, Hobby-Elektronik, Embedded Systems |
Erweiterte Einblicke in Material und Konstruktion
Die Auswahl der Materialien für den DP 06 – Piano-Dip-Schalter, 6-polig ist auf Langlebigkeit und zuverlässige Funktion ausgelegt. Das Gehäuse aus UV-beständigem ABS-Polymer schützt die internen Komponenten vor Umwelteinflüssen und Verfärbungen, selbst bei längerer Sonneneinstrahlung. Das Herzstück des Schalters bilden die Kontakte aus vergoldeter Phosphorbronze. Diese Legierung bietet eine ausgezeichnete Kombination aus mechanischer Festigkeit, elastischem Rückstellvermögen und vor allem eine herausragende elektrische Leitfähigkeit. Die Vergoldung schützt die Kontakte effektiv vor Oxidation und Korrosion, selbst in feuchten oder aggressiven Umgebungen. Dies stellt sicher, dass auch nach vielen Schaltzyklen ein geringer Kontaktwiderstand gewährleistet ist, was für die Signalintegrität, insbesondere bei empfindlichen digitalen Signalen, von entscheidender Bedeutung ist.
Die mechanische Konstruktion im Piano-Stil zeichnet sich durch präzise gefertigte Hebel aus, die einen fühlbaren und hörbaren Klick bei jedem Schaltvorgang bieten. Dieses taktile Feedback ist ein wichtiges Merkmal, das dem Benutzer die Gewissheit gibt, dass der Schalter tatsächlich umgelegt wurde und sich in der gewünschten Position befindet. Die interne Mechanik ist so konzipiert, dass sie auch bei häufigem Gebrauch eine hohe Präzision und Verschleißfestigkeit gewährleistet. Die THT-Montage (Through-Hole Technology) ermöglicht eine sichere und dauerhafte Verbindung mit der Leiterplatte durch Lötprozesse. Dies ist ein Standardverfahren in der Elektronikfertigung und bietet eine robuste mechanische Verankerung, die Vibrationen und mechanischen Belastungen standhält.
Optimierung von Signalwegen und Konfigurationslogik
Der DP 06 – Piano-Dip-Schalter ist nicht nur ein einfaches Schaltmittel, sondern ein integraler Bestandteil der Konfigurationslogik eines elektronischen Systems. Durch die präzise Anordnung von sechs unabhängigen Schaltern können komplexe binäre oder ternäre Muster erstellt werden, die als Eingabe für Mikrocontroller, Logikschaltungen oder andere Steuerungsmodule dienen. Dies ermöglicht eine feingranulare Anpassung des Systemverhaltens ohne Notwendigkeit einer aufwendigen Programmierung oder der Verwendung von Jumpern, die leicht verloren gehen oder falsch gesteckt werden können. Beispielsweise kann eine Sequenz von Schalterstellungen verwendet werden, um verschiedene Adressen in einem seriellen Bussystem zuzuweisen, wodurch Mehrfachadressierung von Geräten ermöglicht wird, ohne zusätzliche Hardwarekomponenten.
In der industriellen Automatisierung kann der DP 06 zur Konfiguration von Ein- und Ausgangskanälen, zur Auswahl von Betriebsarten oder zur Einstellung von Parametern wie Baudraten oder Interrupt-Prioritäten genutzt werden. Die Möglichkeit, diese Einstellungen direkt auf dem Gerät vorzunehmen, vereinfacht die Inbetriebnahme und Wartung erheblich. Für Entwickler bietet der Schalter eine flexible Möglichkeit, verschiedene Testkonfigurationen schnell zu implementieren und zu verifizieren, ohne dass eine Neukonfiguration der Software erforderlich ist. Dies beschleunigt den Entwicklungszyklus und ermöglicht eine iterative Verbesserung der Funktionalität.
FAQ – Häufig gestellte Fragen zu DP 06 – Piano-Dip-Schalter, 6-polig
Welche Art von Signalen kann der DP 06 – Piano-Dip-Schalter verarbeiten?
Der DP 06 – Piano-Dip-Schalter ist primär für digitale Signale konzipiert. Er kann Spannungen bis zu 50 V DC bzw. 25 V AC und Ströme bis zu 100 mA schalten. Dies eignet sich hervorragend für die Konfiguration von Logikpegeln, Adressleitungen oder Steuersignalen in digitalen Schaltungen.
Wie wird der DP 06 – Piano-Dip-Schalter auf der Leiterplatte montiert?
Der DP 06 – Piano-Dip-Schalter ist für die THT-Montage (Through-Hole Technology) ausgelegt. Das bedeutet, dass die Pins des Schalters durch vorgesehene Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite verlötet werden, um eine sichere elektrische und mechanische Verbindung zu gewährleisten.
Ist der DP 06 – Piano-Dip-Schalter für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit geeignet?
Ja, das Gehäuse aus UV-beständigem ABS-Polymer und die vergoldeten Kontakte aus Phosphorbronze bieten eine gute Beständigkeit gegenüber Korrosion und Feuchtigkeit. Für extrem aggressive Umgebungen empfiehlt sich jedoch immer eine zusätzliche Schutzmaßnahme wie eine Vergussmasse oder ein geeignetes Gehäuse.
Was bedeutet die Angabe „6-polig“ bei diesem Dip-Schalter?
Die Angabe „6-polig“ bezieht sich auf die Anzahl der unabhängigen Schaltkontakte, die der Dip-Schalter bietet. Jeder der sechs „Pole“ repräsentiert einen eigenen Schalter, der unabhängig von den anderen bedient werden kann, um verschiedene Zustände oder Konfigurationen zu realisieren.
Was ist der Vorteil der Piano-Bauweise gegenüber anderen Dip-Schalter-Typen?
Die Piano-Bauweise zeichnet sich durch flache, seitlich zu bedienende Hebel aus, die intuitiv und ergonomisch sind. Dies reduziert das Risiko von Bedienfehlern im Vergleich zu Hebeln, die senkrecht zur Platine stehen, und bietet oft ein klareres taktiles und akustisches Feedback beim Schalten.
Können die einzelnen Kontakte des DP 06 – Piano-Dip-Schalters parallel oder als Umschalter konfiguriert werden?
Der DP 06 – Piano-Dip-Schalter ist als einfacher Schließer (SPST – Single Pole Single Throw) konzipiert. Das bedeutet, jeder Hebel verbindet oder trennt einen einzigen Kontakt. Parallelschaltungen oder Umschaltfunktionen (SPDT – Single Pole Double Throw) müssten extern auf der Leiterplatte mit zusätzlichen Bauteilen realisiert werden, falls dies für Ihre Anwendung erforderlich ist.
Gibt es eine Möglichkeit, die Einstellung des DP 06 – Piano-Dip-Schalters zu sichern, um unbeabsichtigtes Umlegen zu verhindern?
Standardmäßig verfügt der DP 06 – Piano-Dip-Schalter über keine mechanische Verriegelungsfunktion. Für Anwendungen, bei denen eine unbeabsichtigte Zustandsänderung kritisch ist, könnten modifizierte Gehäuse oder externe Mechanismen in Betracht gezogen werden, oder es wird auf softwarebasierte Verriegelungsstrategien zurückgegriffen.
