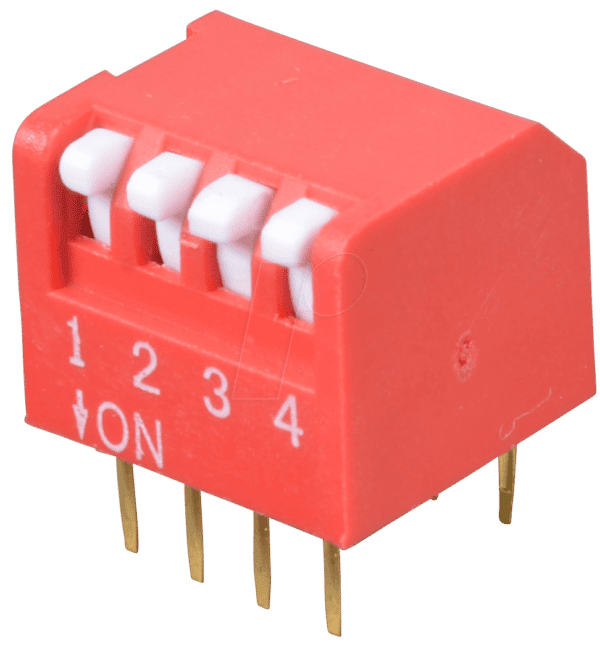

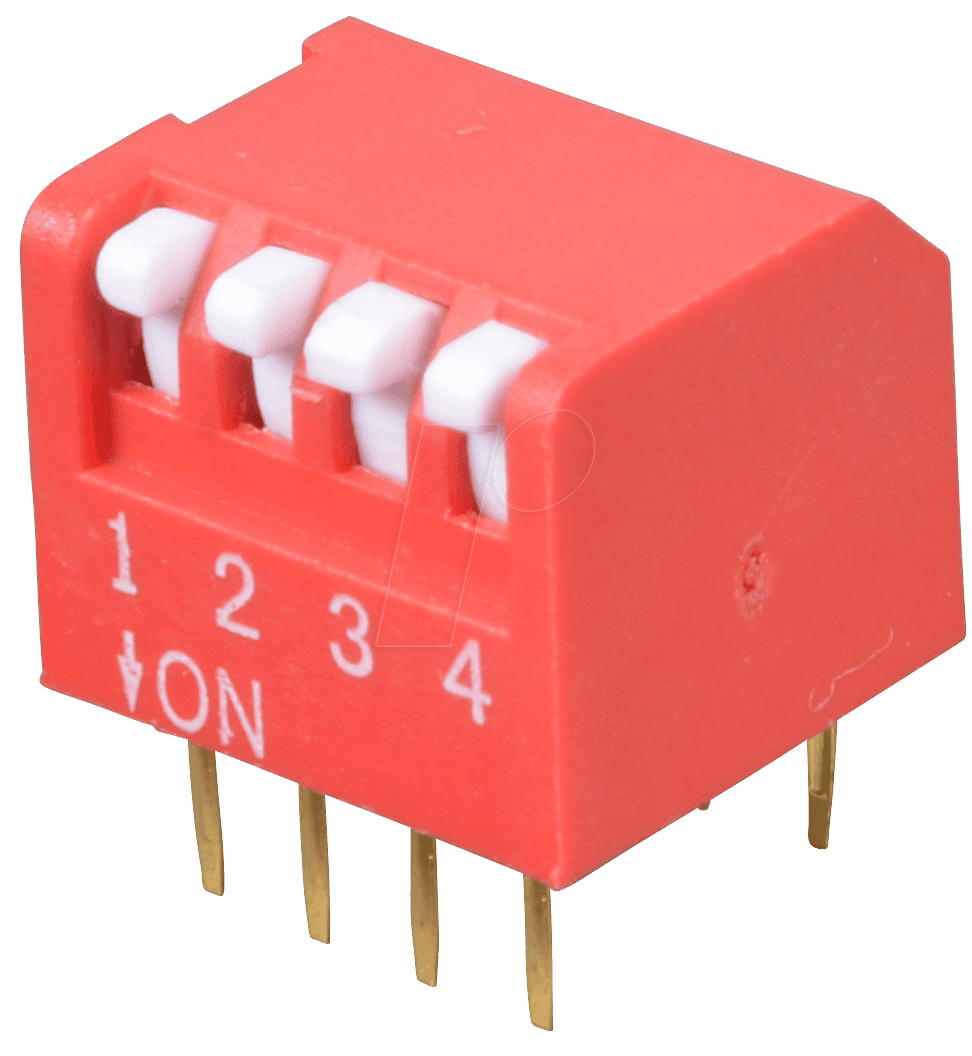

Präzise Konfiguration für professionelle Anwendungen: DP 04 – Piano-Dip-Schalter, 4-polig
Der DP 04 – Piano-Dip-Schalter, 4-polig ist die ideale Lösung für alle, die eine präzise und zuverlässige manuelle Schalterkonfiguration in elektronischen Systemen benötigen. Speziell entwickelt für Ingenieure, Techniker und Hobbyisten, die auf exakte Einstellmöglichkeiten angewiesen sind, ermöglicht dieser Schalter die einfache Anpassung von Geräteparametern, adressen oder Betriebsmodi ohne komplexe Programmierung. Er überbrückt die Lücke zwischen flexibler Hardware-Konfiguration und der Notwendigkeit für stabile, wiederholbare Einstellungen.
Überlegene Präzision und Zuverlässigkeit
Im Vergleich zu Standardlösungen, die oft unpräzise Rastungen oder eine begrenzte Anzahl an Schaltzuständen bieten, zeichnet sich der DP 04 – Piano-Dip-Schalter, 4-polig durch seine fein granularisierte Einstellungsmöglichkeit und eine taktile Rückmeldung aus, die eine versehentliche Änderung unwahrscheinlich macht. Die bewährte Piano-Schalter-Mechanik garantiert eine lange Lebensdauer und konstante Schaltkontaktqualität, selbst unter anspruchsvollen Umgebungsbedingungen. Dies minimiert Fehlerquellen in Ihrer Schaltung und erhöht die Gesamtstabilität Ihres Systems. Die 4-polige Ausführung eröffnet zusätzliche Konfigurationsoptionen für komplexere Anwendungen.
Vielseitige Anwendungsszenarien
Der DP 04 – Piano-Dip-Schalter, 4-polig findet breite Anwendung in verschiedensten Bereichen:
- Industrielle Automatisierung: Zur Einstellung von Maschinenparametern, Diagnosecodes oder Betriebsmodi von Steuergeräten.
- Prototypenentwicklung: Ermöglicht schnelle und einfache Anpassungen von Schaltungsfunktionen während der Testphase.
- Audio- und Videotechnik: Zur Konfiguration von Signalwegen, Filtersettings oder Verstärkungsstufen in High-End-Geräten.
- Mess- und Regeltechnik: Zur Einstellung von Sensorcharakteristiken, Messbereichen oder Kalibrierungswerten.
- Embedded Systems: Zur Zuweisung von Adressen oder zur Auswahl von Boot-Modi in Mikrocontroller-basierten Systemen.
- Hobbyelektronik und Modellbau: Für anspruchsvolle Steuerfunktionen in komplexen Projekten.
Technische Spezifikationen und Aufbau
Der DP 04 – Piano-Dip-Schalter, 4-polig wurde mit Fokus auf Langlebigkeit, Präzision und einfache Handhabung entwickelt. Seine robuste Konstruktion und die hochwertigen Materialien gewährleisten eine zuverlässige Performance über einen langen Zeitraum.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Schaltertyp | Piano-Dip-Schalter, 4-polig |
| Schaltzustände pro Pol | Individuell wählbar, typischerweise 2 Zustände (ON/OFF) pro Pol, was 16 Kombinationsmöglichkeiten für 4 Pole ergibt. |
| Betätigungsmechanismus | Taktil mit deutlichem Schaltgefühl, für einfache und sichere Einstellung. |
| Kontakttyp | Goldbeschichtete Kontakte für reduzierte Übergangswiderstände und verbesserte Korrosionsbeständigkeit, was eine hohe Schaltzuverlässigkeit gewährleistet. |
| Gehäusematerial | Hochtemperaturfester Thermoplast (z.B. PBT) für Beständigkeit gegen Lötprozesse und Umwelteinflüsse. |
| Lötanschluss | Standard-Durchsteckmontage (Through-Hole) für einfache Lötbarkeit auf Leiterplatten. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C, für den Einsatz in einer Vielzahl von Umgebungen geeignet. |
| Isolationswiderstand | > 1000 MΩ bei 500 VDC, um elektrische Leckströme zu minimieren. |
| Mechanische Lebensdauer | Bis zu 10.000 Schaltspiele pro Pol, garantiert eine lange Nutzungsdauer. |
| Elektrische Belastbarkeit | Maximal 25mA bei 24VDC, geeignet für digitale Signalsteuerungen. |
| Abmessungen (L x B x H) | Die genauen Abmessungen variieren je nach Hersteller, sind jedoch für Standard-Leiterplatten-Layouts optimiert. Typischerweise im Bereich von ca. 10-15 mm Länge, 5-8 mm Breite und 3-5 mm Höhe (ohne Betätiger). |
Hervorragende elektrische und mechanische Eigenschaften
Der DP 04 – Piano-Dip-Schalter, 4-polig bietet eine Reihe von Vorteilen, die ihn von Standardkomponenten abheben:
- Präzise Adressierung und Konfiguration: Jede der 4 Polen kann unabhängig geschaltet werden, was eine fein granularisierte Einstellung von bis zu 2^4 = 16 verschiedenen Zuständen ermöglicht. Dies ist essenziell für die korrekte Geräteidentifikation oder Funktionswahl in komplexen Systemen.
- Hohe Kontaktzuverlässigkeit: Die Verwendung von goldbeschichteten Kontakten minimiert Übergangswiderstände und verhindert Oxidation, was eine dauerhaft stabile Verbindung auch nach langer Inaktivität oder häufigen Schaltvorgängen sicherstellt.
- Robuste Konstruktion: Das Gehäusematerial ist beständig gegen mechanische Belastungen und hohe Temperaturen, wie sie beim Lötprozess auftreten können. Dies gewährleistet die Integrität des Schalters während der Montage und im späteren Betrieb.
- Einfache Montage und Handhabung: Die Durchsteckmontage (THT) erlaubt eine unkomplizierte Integration auf Standard-Leiterplatten. Das Piano-Design bietet eine klare visuelle und taktile Rückmeldung bei der Einstellung der einzelnen Pole.
- Reduzierte Fehlerquote: Die definierte Schaltcharakteristik und die gute Haptik minimieren das Risiko von Fehlkonfigurationen, die zu Systemausfällen führen könnten.
- Vielseitige Einsatzmöglichkeiten: Von der Adressierung von Bussystemen über die Auswahl von Betriebsmodi bis hin zur Konfiguration von Peripheriegeräten – die 4-polige Ausführung bietet Flexibilität für unterschiedlichste Anwendungen.
- Lange Lebensdauer: Mit einer erwarteten mechanischen Lebensdauer von vielen Tausend Schaltspielen ist der DP 04 eine Investition in die Zuverlässigkeit Ihrer Schaltung.
Optimale Performance durch durchdachtes Design
Das Design des DP 04 – Piano-Dip-Schalter, 4-polig ist auf maximale Funktionalität und Langlebigkeit ausgelegt. Die einzelnen Schalterelemente sind so angeordnet und federnd gelagert, dass sie auch bei häufiger Nutzung eine gleichbleibende Schaltcharakteristik beibehalten. Die interne Verkabelung ist so konzipiert, dass sie hohen Strömen im Rahmen der Spezifikation standhält und dennoch einen geringen elektrischen Widerstand aufweist. Dies ist entscheidend für Anwendungen, bei denen Signalintegrität und geringe Verluste oberste Priorität haben. Die goldbeschichteten Kontakte sind ein Schlüsselelement für die Langzeitstabilität, da sie Korrosion effektiv entgegenwirken, welche bei weniger hochwertigen Materialien schnell zu erhöhten Übergangswiderständen und damit zu unzuverlässiger Signalübertragung führen kann.
FAQ – Häufig gestellte Fragen zu DP 04 – Piano-Dip-Schalter, 4-polig
Was ist ein Piano-Dip-Schalter und wofür wird er typischerweise verwendet?
Ein Piano-Dip-Schalter ist eine Gruppe von kleinen Schaltern, die auf einer Leiterplatte montiert werden und manuell zur Einstellung von Parametern, Adressen oder Betriebsmodi eines elektronischen Geräts dienen. Die Bezeichnung „Piano“ leitet sich von der Anordnung und dem Aussehen der Schalter ab, die an die Tasten eines Klaviers erinnern. Sie werden häufig in industriellen Steuerungen, Computern (z.B. für Jumper-Einstellungen), Kommunikationsgeräten und der Hobbyelektronik eingesetzt, um eine flexible und permanente Konfiguration zu ermöglichen.
Welche Vorteile bietet die 4-polige Ausführung des DP 04?
Die 4-polige Ausführung des DP 04 ermöglicht eine feinere und komplexere Konfiguration im Vergleich zu Schaltern mit weniger Polen. Mit 4 Polen können Sie bis zu 16 verschiedene Zustände (2^4) einstellen. Dies ist nützlich, um komplexere Adressierungsarten, verschiedene Betriebsmodi oder die Aktivierung/Deaktivierung mehrerer Funktionen gleichzeitig zu realisieren, was bei der Konfiguration von Geräten in Bussystemen oder bei der Auswahl spezifischer Funktionssets von Vorteil ist.
Sind die Kontakte des DP 04 gegen Korrosion geschützt?
Ja, der DP 04 – Piano-Dip-Schalter, 4-polig ist in der Regel mit goldbeschichteten Kontakten ausgestattet. Gold ist ein Edelmetall, das sich durch hervorragende elektrische Leitfähigkeit und hohe Korrosionsbeständigkeit auszeichnet. Dies gewährleistet langfristig zuverlässige Schaltvorgänge und minimiert das Risiko von Kontaktschwierigkeiten, die durch Oxidation oder andere Umwelteinflüsse verursacht werden könnten.
Kann der DP 04 in rauen Umgebungen eingesetzt werden?
Der DP 04 ist für eine robuste Leistung konzipiert. Das Gehäusematerial ist typischerweise aus einem Hochtemperaturkunststoff gefertigt, der gegenüber mechanischer Beanspruchung und Temperaturschwankungen beständig ist. Der angegebene Betriebstemperaturbereich von -40°C bis +85°C deutet auf eine Eignung für eine Vielzahl von Umgebungsbedingungen hin, wobei die spezifischen Umgebungsbedingungen und Schutzklassen immer vom Anwendungsfall und potenziellen zusätzlichen Schutzmaßnahmen abhängen.
Wie wird der DP 04 auf einer Leiterplatte befestigt?
Der DP 04 – Piano-Dip-Schalter, 4-polig ist für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten ausgelegt. Dies bedeutet, dass die Anschlussstifte des Schalters durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite der Platine verlötet werden. Dieses Verfahren ist Standard in der Elektronikfertigung und sorgt für eine stabile mechanische und elektrische Verbindung.
Wie viele Schaltspiele kann der DP 04 typischerweise aushalten?
Die mechanische Lebensdauer des DP 04 – Piano-Dip-Schalter, 4-polig wird typischerweise mit einer beträchtlichen Anzahl von Schaltspielen angegeben, oft im Bereich von 10.000 Schaltspielen pro Pol. Dies bedeutet, dass jeder einzelne Schalter unter normalen Betriebsbedingungen eine hohe Anzahl von Ein- und Ausschaltvorgängen zuverlässig durchführen kann, was ihn zu einer langlebigen Komponente für Ihre Projekte macht.
Ist der DP 04 für automatische Lötprozesse geeignet?
Ja, die Gehäuse aus hochtemperaturfestem Thermoplast sind in der Regel so konzipiert, dass sie gängigen automatischen Lötverfahren wie Reflow-Löten oder Wellenlöten standhalten. Es ist jedoch ratsam, die spezifischen Herstellerangaben bezüglich der Löttemperatur und -zeit zu beachten, um die optimale Leistung und Lebensdauer des Schalters zu gewährleisten.
