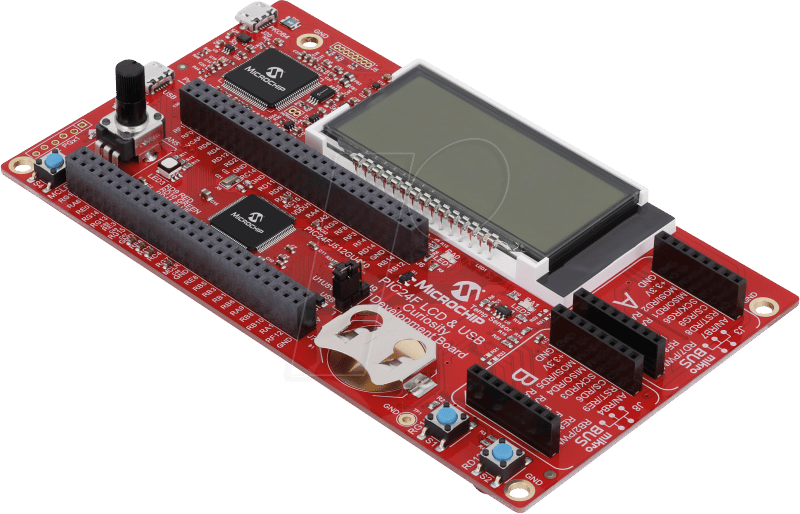

Entwicklungsboard DM240018 – Der Schlüssel zur schnellen Prototypenentwicklung mit 16-Bit PIC24F und integriertem USB
Das DM240018 – 16-bit PIC24F LCD + USB Curiosity Entwicklungsboard ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die komplexe Embedded-Systeme mit einem leistungsstarken 16-Bit PIC24F Mikrocontroller schnell und effizient realisieren möchten. Wenn Sie eine integrierte Plattform suchen, die eine grafische Benutzeroberfläche mit USB-Konnektivität vereint, um Ihre Prototypenentwicklung zu beschleunigen und Debugging-Prozesse zu vereinfachen, ist dieses Board die ultimative Wahl.
Leistungsstarke 16-Bit PIC24F Mikrocontroller-Architektur
Im Herzen des DM240018 schlägt ein fortschrittlicher 16-Bit PIC24F Mikrocontroller. Diese Architektur bietet eine signifikante Steigerung der Rechenleistung und des Speicherzugriffs im Vergleich zu älteren 8-Bit-Architekturen. Die optimierte Instruction-Set-Architektur (ISA) ermöglicht eine höhere Code-Dichte und schnellere Ausführung von Anwendungen, was insbesondere bei grafikintensiven Aufgaben oder komplexen Steuerungsalgorithmen von entscheidender Bedeutung ist. Die verfügbaren Peripherien sind darauf ausgelegt, anspruchsvolle Embedded-Anwendungen zu unterstützen und bieten eine breite Palette an Konfigurationsmöglichkeiten für eine maßgeschneiderte Systemintegration.
Integrierte LCD-Schnittstelle für intuitive Benutzeroberflächen
Die direkte Anbindung eines Displays über die integrierte LCD-Schnittstelle des DM240018 ermöglicht die einfache Implementierung von grafischen Benutzeroberflächen (GUIs). Dies eröffnet neue Möglichkeiten für interaktive Produkte, Messgeräte oder HMI-Lösungen, bei denen eine klare und ansprechende Darstellung von Informationen unerlässlich ist. Die nahtlose Integration des LCD-Controllers in den Mikrocontroller reduziert die Notwendigkeit externer Komponenten und vereinfacht das PCB-Layout, was zu einem kompakteren und kosteneffizienteren Gesamtdesign führt.
Vollständige USB-Konnektivität für erweiterte Funktionalität
Die integrierte USB-Schnittstelle bietet vielfältige Anschlussmöglichkeiten. Sie ermöglicht nicht nur eine einfache Stromversorgung des Boards, sondern dient auch als primärer Kommunikationskanal für das Debugging, die Programmierung und den Datentransfer. Ob Sie Firmware-Updates über USB hochladen, Sensordaten an einen Host-PC übertragen oder das Board als USB-Gerät in einem größeren System integrieren möchten – die USB-Konnektivität des DM240018 bietet hierfür eine robuste und standardisierte Lösung. Dies reduziert die Komplexität der Anbindung und beschleunigt die Integration in bestehende USB-Ökosysteme erheblich.
Vorteile des DM240018 Entwicklungsboards
- Umfassende Entwicklungsumgebung: Das Curiosity-Board bietet eine sofort einsatzbereite Plattform, die den Entwicklungsprozess von der ersten Idee bis zum fertigen Prototyp erheblich verkürzt.
- Leistungsstarker 16-Bit-Kern: Profitieren Sie von der überlegenen Rechenleistung und Effizienz des PIC24F Mikrocontrollers für anspruchsvolle Embedded-Anwendungen.
- Integrierte Grafikausgabe: Erstellen Sie intuitive und moderne Benutzeroberflächen dank der direkten LCD-Anbindung.
- Flexible USB-Integration: Nutzen Sie die vielfältigen Möglichkeiten der USB-Konnektivität für Programmierung, Debugging und Datenkommunikation.
- Reduzierte Stückkosten: Durch die Integration von wichtigen Funktionen auf einem Board werden externe Komponenten und somit die Gesamtkosten Ihres Projekts minimiert.
- Schnelle Prototypenentwicklung: Beschleunigen Sie Ihren Markteinführungsprozess durch eine einfach zu bedienende und voll ausgestattete Entwicklungsplattform.
- Erweiterte Debugging-Optionen: Integrierte Debugging-Werkzeuge und die USB-Schnittstelle ermöglichen eine tiefergehende Analyse und Fehlerbehebung Ihrer Firmware.
Technische Spezifikationen – DM240018
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PIC24F |
| Architektur | 16-Bit |
| Display-Schnittstelle | Integrierte LCD-Treiber mit Anschlussmöglichkeit für grafische Displays |
| USB-Schnittstelle | USB-Anschluss für Stromversorgung, Debugging und Datenkommunikation |
| Debug-Schnittstelle | Integrierter Debugger (z.B. PICkit-kompatibel) |
| Speicher (typisch) | Programmspeicher (Flash): Großzügig dimensioniert für komplexe Applikationen; Datenspeicher (RAM): Optimiert für die Verarbeitung von Grafiken und Anwendungsdaten |
| Betriebsspannung | Standard-USB-Spannungsbereich (5V), interne Spannungsregelung |
| Erweiterbarkeit | Zugängliche GPIO-Pins für zusätzliche Peripherieanbindung und Sensoren |
| Abmessungen | Kompaktes Board-Design, optimiert für Prototypen und kleine Serien |
Anwendungsgebiete und Einsatzmöglichkeiten
Das DM240018 Entwicklungsboard eignet sich hervorragend für eine breite Palette von Anwendungen. In der Industrie kann es für die Steuerung von Maschinen mit visuellen Anzeigen, die Überwachung von Prozessparametern oder als HMI-Panel für industrielle Steuerungen eingesetzt werden. Im Bereich der Medizintechnik ermöglicht es die Entwicklung von tragbaren Diagnosegeräten oder Patientenüberwachungssystemen, bei denen eine klare Anzeige von Vitalwerten unerlässlich ist. Für Konsumgüter können Sie damit anspruchsvolle Wearables, Smart-Home-Geräte oder interaktive Spielzeuge realisieren. Auch im Bildungswesen und in Maker-Projekten bietet das Board eine exzellente Grundlage für das Erlernen und Experimentieren mit fortschrittlicher Mikrocontroller-Technologie und grafischen Benutzeroberflächen.
Tiefergehende technische Einblicke in den PIC24F
Der PIC24F Mikrocontroller, der im DM240018 zum Einsatz kommt, zeichnet sich durch seine hochentwickelte Architektur aus. Die 16-Bit-Verarbeitungseinheit ermöglicht eine effizientere Handhabung von Daten, insbesondere bei Gleitkommaoperationen oder komplexen mathematischen Berechnungen, die in vielen modernen Embedded-Anwendungen vorkommen. Die Pipeline-Architektur des Prozessors erlaubt eine parallele Ausführung von Befehlen, was zu einer signifikanten Erhöhung des Durchsatzes führt. Des Weiteren verfügen PIC24F-Mikrocontroller über eine breite Palette an integrierten Peripherien wie ADC (Analog-Digital-Converter), DAC (Digital-Analog-Converter), PWM-Generatoren (Pulsweitenmodulation), Timer und Kommunikationsschnittstellen wie UART, SPI und I2C. Diese sind oft direkt über die GPIO-Pins zugänglich und können mit geringem Aufwand in Ihr System integriert werden, was die Entwicklungszeit weiter verkürzt.
Optimierung der grafischen Darstellung
Die Fähigkeit, komplexe grafische Oberflächen darzustellen, wird durch spezielle Hardware-Beschleuniger oder optimierte Grafikbibliotheken unterstützt, die auf dem PIC24F laufen. Dies ermöglicht die flüssige Darstellung von Icons, Bildern, Diagrammen und Text, selbst bei hoher Auflösung. Die Anbindung des LCDs erfolgt über standardisierte Schnittstellen wie Parallel- oder serielle Grafikbusse, je nach Displaytyp. Die Konfiguration der LCD-Controller-Parameter, wie Bildwiederholrate, Farbtiefe und Auflösung, wird üblicherweise über die Software des Mikrocontrollers gesteuert, was eine hohe Flexibilität bei der Anpassung an verschiedene Display-Spezifikationen bietet.
FAQ – Häufig gestellte Fragen zu DM240018 – 16-bit PIC24F LCD + USB Curiosity (DM240018) Entwicklungsboard
Was sind die primären Vorteile der 16-Bit-Architektur gegenüber 8-Bit-Systemen?
Die 16-Bit-Architektur bietet eine signifikant höhere Rechenleistung, einen größeren Adressraum für Speicher, präzisere Datenverarbeitung und oft eine effizientere Befehlssatzarchitektur. Dies ermöglicht die Ausführung komplexerer Algorithmen, die Verarbeitung größerer Datenmengen und eine insgesamt schnellere Reaktion des Systems, was für grafische Benutzeroberflächen und anspruchsvolle Steuerungsaufgaben essenziell ist.
Ist das Entwicklungsboard für Anfänger geeignet?
Das DM240018 ist eine leistungsstarke Plattform, die sich an Entwickler mit Grundkenntnissen in Mikrocontroller-Programmierung richtet. Die integrierte Natur und die verfügbaren Debugging-Werkzeuge erleichtern den Einstieg, aber ein Verständnis von C/C++ und Embedded-Systemen ist von Vorteil.
Welche Art von Displays können mit dem Board verbunden werden?
Das Board unterstützt eine Vielzahl von LCD-Displays, die über die integrierten Schnittstellen angesteuert werden können. Dies können sowohl einfache textbasierte als auch komplexe grafische Displays mit unterschiedlichen Auflösungen und Farbtiefen sein, sofern die entsprechenden Treiber-Informationen verfügbar sind.
Welche Programmiersprachen werden für die Entwicklung auf diesem Board empfohlen?
Die Entwicklung erfolgt typischerweise in C oder C++. Microchip stellt für seine PIC-Mikrocontroller eine umfassende Toolchain zur Verfügung, einschließlich des MPLAB X IDE und des XC16 Compilers, die für diese Sprachen optimiert sind.
Bietet das Board eine integrierte Stromversorgung für angeschlossene Komponenten?
Das Board wird über die USB-Schnittstelle mit Strom versorgt und verfügt über interne Spannungsregler. Zusätzliche Stromversorgungspins können für die Anbindung externer Sensoren oder Aktoren zur Verfügung stehen, abhängig von der spezifischen Konfiguration des Boards.
Wie funktioniert das Debugging mit dem DM240018?
Das Board verfügt über integrierte Debugging-Funktionalitäten, die über die USB-Schnittstelle mit einem Host-PC verbunden werden können. Dies ermöglicht das schrittweise Ausführen des Codes, das Setzen von Breakpoints, das Überwachen von Variablen und die Analyse des Systemverhaltens in Echtzeit.
Ist das Board für die Massenproduktion geeignet?
Das DM240018 ist primär als Entwicklungs- und Prototypenplattform konzipiert. Für die Massenproduktion empfiehlt es sich, die entsprechenden Mikrocontroller und Peripheriebausteine von Microchip separat zu beziehen und ein eigenes, optimiertes PCB-Design zu erstellen, das auf den Erkenntnissen aus der Prototypenentwicklung basiert.
