Dip- & Kodierschalter: Präzision für Ihre Schaltungslösungen
In der Welt der Elektronik und Automatisierung sind präzise und zuverlässige Einstellmöglichkeiten unerlässlich. Die Kategorie Dip- und Kodierschalter bei Lan.de bietet Ihnen eine umfassende Auswahl an Komponenten, die für die manuelle Konfiguration und Steuerung Ihrer elektronischen Systeme entwickelt wurden. Ob Sie Industrieanwendungen, Prototypenentwicklung, Audio-Equipment oder Steuerelektronik umsetzen – unsere sorgfältig kuratierte Auswahl an Schiebeschaltern, Drehcodierschaltern und Tauchschaltern stellt sicher, dass Sie die exakt passende Lösung für Ihre spezifischen Anforderungen finden. Wir richten uns an Ingenieure, Techniker, Hobby-Elektroniker und professionelle Anwender, die Wert auf Langlebigkeit, Zuverlässigkeit und einfache Bedienbarkeit legen.
Die Welt der Dip- und Kodierschalter: Vielfalt und Funktionalität

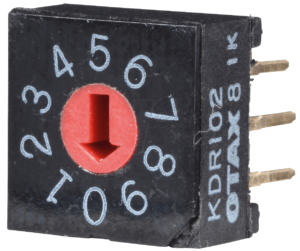

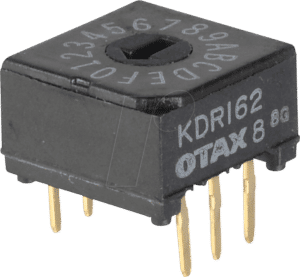

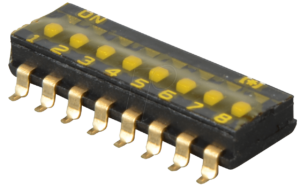

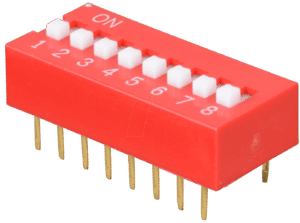

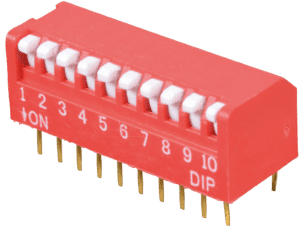

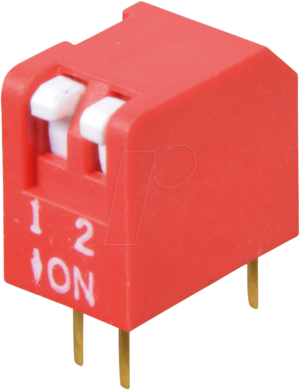

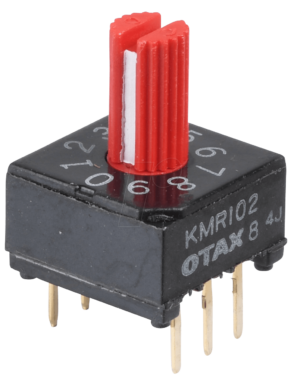

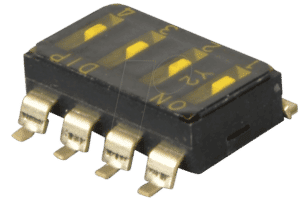

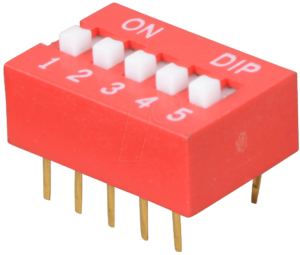

Dip-Schalter (Dual Inline Package) sind kleine, oft mehrfach geschaltete Schalter, die in DIP-Bauformen gefertigt werden und sich ideal für die Bestückung auf Leiterplatten eignen. Sie ermöglichen die einfache Einstellung von Adressen, Betriebsmodi oder Konfigurationsparametern. Kodierschalter hingegen, wie Drehcodierschalter oder Drucktastencodierschalter, bieten eine strukturiertere Möglichkeit, binäre oder dezimale Codes darzustellen. Diese Komponenten sind das Rückgrat vieler intelligenter Steuerungen, da sie eine flexible und feingliedrige Anpassung von Geräten ermöglichen, ohne dass eine Softwareänderung erforderlich ist. Die Auswahl reicht von einfachen 2-Wege-Schaltern bis hin zu komplexen 10- oder 16-Wege-Ausführungen mit verschiedenen Betätigungsarten und Montagemöglichkeiten.
Worauf Sie beim Kauf von Dip- & Kodierschaltern achten sollten
Die Auswahl des richtigen Dip- oder Kodierschalters ist entscheidend für die Funktionalität und Zuverlässigkeit Ihrer Anwendung. Berücksichtigen Sie folgende Kernkriterien:
- Schaltstellungen und Kanäle: Wie viele unabhängige Schalter oder Kodierpositionen benötigen Sie? Dies bestimmt die Anzahl der Kanäle, die Sie gleichzeitig steuern können.
- Schaltart und Betätigung: Bevorzugen Sie einen Schiebeschalter (Slide), Kippschalter (Toggle) oder einen Drehschalter (Rotary)? Die Betätigungsart sollte zu Ihrer Anwendung und der benötigten Ergonomie passen. Kodierschalter gibt es auch als Drucktaster-Varianten (Pushwheel).
- Montageart: Oberflächenmontage (SMD) oder Durchsteckmontage (THT)? Die gewählte Montageart muss mit Ihrer Leiterplattentechnologie kompatibel sein.
- Bauform und Abmessungen: Achten Sie auf die physischen Abmessungen, insbesondere wenn der Platz auf der Platine begrenzt ist. Die Pitch (Rastermaß) ist hier ein wichtiger Faktor.
- Umgebungsbedingungen: Muss der Schalter staub- oder spritzwassergeschützt sein? Achten Sie auf IP-Schutzklassen, falls Ihre Anwendung rauen Umgebungsbedingungen ausgesetzt ist.
- Elektrische Spezifikationen: Spannung und Strombelastbarkeit sind entscheidend, um sicherzustellen, dass der Schalter für Ihre Schaltung geeignet ist. Beachten Sie auch die Lebensdauer (Schaltspiele) und den Kontaktwiderstand.
- Materialien und Verarbeitung: Hochwertige Materialien wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer) für das Gehäuse und vergoldete Kontakte sorgen für Langlebigkeit und Korrosionsbeständigkeit.
- Normen und Zertifizierungen: Für sicherheitskritische Anwendungen können Normen wie UL, CE oder RoHS relevant sein.
Einsatzgebiete und Vorteile von Dip- & Kodierschaltern
Dip- und Kodierschalter sind vielseitige Komponenten, die in einer breiten Palette von Anwendungen unverzichtbar sind:
- Industrielle Automatisierung: Einstellung von Maschinenparametern, Adressierung von Geräten in Bussystemen, Konfiguration von SPS (Speicherprogrammierbare Steuerungen).
- Telekommunikation und Netzwerktechnik: Konfiguration von Netzwerkkarten, Routern und Switches.
- Audio- und Videotechnik: Anpassung von EQ-Einstellungen, Auswahl von Kanälen in Mischpulten, Konfiguration von Surround-Sound-Systemen.
- Medizintechnik: Konfiguration von medizinischen Geräten, bei denen präzise Einstellungen und Zuverlässigkeit oberste Priorität haben.
- Prototypenentwicklung und Laboreinsatz: Schnelle und flexible Konfiguration von Schaltungen während des Entwicklungszyklus.
- Haustechnik und IoT: Steuerung von Heizsystemen, Beleuchtungslösungen und anderen Smart-Home-Anwendungen.
Die Hauptvorteile liegen in der einfachen Bedienbarkeit, der hervorragenden Zuverlässigkeit und der kostengünstigen Konfigurationsmöglichkeit. Sie ermöglichen eine manuelle Anpassung ohne Software-Eingriff und bieten eine klare visuelle Rückmeldung über den eingestellten Zustand.
Vergleichstabelle: Typen von Dip- und Kodierschaltern
| Merkmal | Dip-Schalter (Slide/Toggle) | Dip-Schalter (Rocker) | Drehcodierschalter (Rotary Coder) | Drucktastencodierschalter (Pushwheel) | Tauchsud-Schalter (DIP Switches) |
|---|---|---|---|---|---|
| Betätigungsart | Schieben, Kippen | Kippen (oft größerer Hebel) | Drehen | Drücken | Schieben (oft für Durchkontaktierung) |
| Funktion | Mehrfach-Schaltung, Adressierung | Mehrfach-Schaltung, Adressierung | Binäre, dezimale oder hexadezimale Kodierung | Binäre, dezimale oder hexadezimale Kodierung | Konfiguration auf Leiterplatten, oft miniaturisiert |
| Typische Anwendungsbereiche | Industrielle Steuerungen, Computermerkmale | Gerätefronten, gut sichtbare Einstellungen | Messgeräte, Steuergeräte, Industriepanels | Zähler, Einstellgeräte, POS-Systeme | Service-Schalter, Debugging-Ports |
| Anzahl Stellungen/Bits | 2 bis 16 | 2 bis 10 | 8, 10, 16, 20 (je nach Ausführung) | 8 (dezimal), 10 (dezimal), 16 (hex), 20 (binär) | 2 bis 8 |
| Montageart | THT, SMD | THT, SMD | THT, SMD, Panelmontage | THT, SMD, Panelmontage | THT, SMD |
| Häufige Hersteller | Omron, C&K, Grayhill, Schurter | Omron, C&K, Grayhill, Schurter | Bourns, Grayhill, Vishay, Alps Alpine | Vishay, Grayhill, Eltrol, Schurter | Omron, C&K, ITT Cannon |
| Zertifizierungen (Beispiele) | RoHS, UL | RoHS, UL | RoHS, CE | RoHS, CE | RoHS |
Technologische Aspekte und Materialkunde
Die Leistungsfähigkeit und Langlebigkeit von Dip- und Kodierschaltern hängen maßgeblich von den verwendeten Materialien ab. Gehäuse werden häufig aus thermoplastischen Kunststoffen wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer) gefertigt, die eine hohe Temperaturbeständigkeit, mechanische Festigkeit und gute Isolationseigenschaften aufweisen. Die Kontakte sind oft aus Messing oder Phosphorbronze gefertigt und mit Gold (Au) oder Silber (Ag) überzogen, um einen geringen Kontaktwiderstand und Korrosionsschutz zu gewährleisten. Vergoldete Kontakte sind besonders für Anwendungen mit geringen Schaltlasten und hohen Anforderungen an die Zuverlässigkeit geeignet, da sie Oxidation minimieren. Silberlegierungen bieten oft eine gute Leitfähigkeit und Abriebfestigkeit. Bei der Auswahl ist auch die Schaltkontakttechnologie zu beachten, z. B. überbrückende (Bridging) oder nicht-überbrückende (Wiping) Kontakte, welche die Kontaktzuverlässigkeit beeinflussen.
Nachhaltigkeit und Umweltschutz bei Schalterkomponenten
Bei Lan.de legen wir Wert auf Produkte, die modernen Umweltstandards entsprechen. Viele unserer Dip- und Kodierschalter sind nach der RoHS-Richtlinie (Restriction of Hazardous Substances) zertifiziert, was bedeutet, dass sie frei von bestimmten schädlichen Substanzen wie Blei, Quecksilber oder Cadmium sind. Dies ist besonders wichtig für Elektronikgeräte, die in den EU-Markt gelangen oder international vertrieben werden. Die Auswahl von langlebigen Komponenten trägt zudem zur Reduzierung von Elektroschrott bei, da eine längere Produktlebensdauer die Notwendigkeit von Ersatz und Entsorgung verringert. Hersteller wie Omron und Schurter sind führend in der Entwicklung umweltfreundlicherer Fertigungsverfahren und Materialien.
FAQ – Häufig gestellte Fragen zu Dip-, Kodierschalter
Was ist der Unterschied zwischen einem Dip-Schalter und einem Kodierschalter?
Ein Dip-Schalter (Dual Inline Package Switch) ist typischerweise ein Satz von einzelnen Schaltern auf einer Leiterplatte, die dazu dienen, verschiedene Konfigurationen oder Adressen einzustellen. Ein Kodierschalter ist speziell dafür konzipiert, eine numerische oder binäre Information durch seine Stellung oder Umdrehung auszugeben, oft in Form eines eindeutigen Codes.
Welche Vorteile bieten Dip-Schalter für die Gerätekonfiguration?
Dip-Schalter ermöglichen eine schnelle, einfache und kostengünstige manuelle Konfiguration von Geräteeinstellungen, Adressen oder Betriebsmodi, ohne dass eine Softwareprogrammierung erforderlich ist. Sie bieten eine klare visuelle Darstellung des eingestellten Zustands.
Sind Dip- und Kodierschalter für den Einsatz im Freien geeignet?
Standard-Dip- und Kodierschalter sind in der Regel nicht für den direkten Einsatz im Freien konzipiert, da sie nicht vor Feuchtigkeit, Staub oder extremen Temperaturen geschützt sind. Für solche Anwendungen sind spezielle Industrie-Schalter mit entsprechenden Schutzklassen (z.B. IP-Schutz) erforderlich.
Was bedeutet die Bezeichnung „SMD“ oder „THT“ bei der Montageart?
SMD steht für „Surface Mount Device“ (Oberflächenmontage) und bedeutet, dass der Schalter direkt auf die Oberfläche der Leiterplatte gelötet wird. THT steht für „Through-Hole Technology“ (Durchsteckmontage) und bedeutet, dass die Anschlüsse des Schalters durch Bohrlöcher in der Leiterplatte geführt und von der Unterseite verlötet werden.
Wie wichtig ist die Wahl des richtigen Materials für die Kontakte?
Die Wahl des Kontaktmaterials ist entscheidend für die Zuverlässigkeit und Lebensdauer des Schalters. Vergoldete Kontakte (z.B. Gold-Flash) minimieren Oxidation und Korrosion, was sie ideal für empfindliche Signale macht. Silberlegierungen bieten oft eine höhere Leitfähigkeit und Abriebfestigkeit für Anwendungen mit höheren Strömen.
Gibt es umweltfreundliche Alternativen bei Dip- und Kodierschaltern?
Ja, viele moderne Dip- und Kodierschalter sind nach der RoHS-Richtlinie gefertigt und enthalten keine bedenklichen Stoffe. Achten Sie auf entsprechende Zertifizierungen, um sicherzustellen, dass die Produkte umweltverträglichen Standards entsprechen.
Welche Arten von Kodierschaltern sind am gebräuchlichsten?
Die gebräuchlichsten Arten von Kodierschaltern sind Drehcodierschalter (Rotary Coder), die durch Drehen eine Kodierung erzeugen, und Drucktastencodierschalter (Pushwheel Coder), bei denen durch Drücken die Ziffern oder Codes eingestellt werden.
