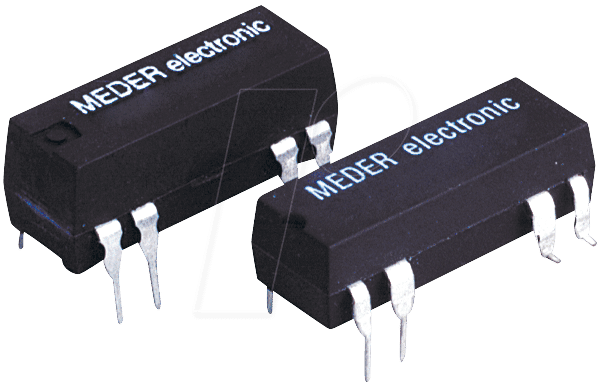

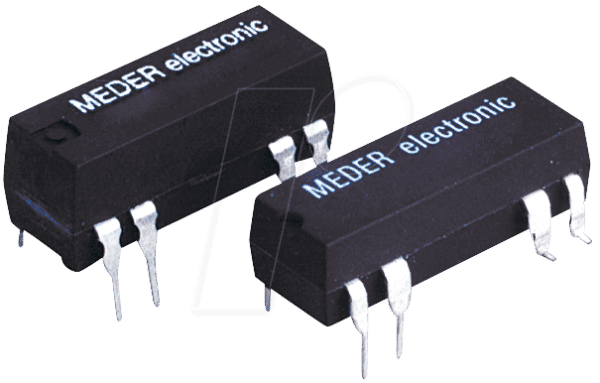

DIP 7221-L 24V – Präzise Schaltungslösungen für anspruchsvolle Technik
Sie suchen nach einer zuverlässigen und präzisen Schaltkomponente für Ihre industriellen Automatisierungsanwendungen, Messsysteme oder sicherheitsrelevanten Schaltungen? Das DIP 7221-L 24V Reedrelais bietet Ihnen genau diese Sicherheit und Genauigkeit, indem es elektrische Signale galvanisch getrennt und mit hoher Schaltsicherheit weiterleitet. Ideal für Ingenieure, Techniker und Systemintegratoren, die höchste Ansprüche an die Zuverlässigkeit und Langlebigkeit ihrer elektronischen Komponenten stellen.
Warum das DIP 7221-L 24V Reedrelais die überlegene Wahl ist
Im Vergleich zu herkömmlichen Relais bietet das DIP 7221-L Reedrelais eine herausragende Langlebigkeit, da die Kontakte in einem luftdicht verschlossenen Glaskolben arbeiten und so vor Staub, Feuchtigkeit und schädlichen Umwelteinflüssen geschützt sind. Dies minimiert Verschleißerscheinungen und garantiert eine konstante Schaltperformance über Millionen von Schaltspielen hinweg. Die induktive Lastfähigkeit und die niedrige Ansprechspannung machen es zudem zur idealen Lösung für den Einsatz in energieeffizienten Systemen und bei der Erfassung schwacher Signale. Die hohe Isolationsspannung und die präzise Schaltcharakteristik sind entscheidend für Anwendungen, bei denen Fehlfunktionen keine Option sind.
Technische Exzellenz und Zuverlässigkeit
Das DIP 7221-L 24V Reedrelais zeichnet sich durch seine ausgereifte Technologie und seine robusten Eigenschaften aus. Die integrierte Konstruktion vereint Spule und Schaltkontakte in einem kompakten Gehäuse, was eine einfache Montage und Integration in bestehende Schaltungen ermöglicht. Die Verwendung hochwertiger Materialien gewährleistet eine exzellente elektrische Leitfähigkeit und eine hohe Beständigkeit gegenüber chemischen Einflüssen.
Hauptmerkmale und Vorteile:
- Hohe Schaltfrequenz: Ermöglicht den Einsatz in schnell getakteten Anwendungen.
- Galvanische Trennung: Schützt Steuer- und Lastkreise voreinander und erhöht die Systemstabilität.
- Kompakte Bauform: Spart Platz auf der Leiterplatte und ermöglicht dichte Systemkonstruktionen.
- Robuste Ausführung: Geschlossene Kontakte widerstehen Umwelteinflüssen und sorgen für Langlebigkeit.
- Energieeffizienz: Niedrige Spulenleistung für den Einsatz in stromsparenden Geräten.
- Präzise Signalübertragung: Ideal für die Erfassung und Weiterleitung von Messsignalen.
- Zuverlässige Schaltung: Hohe Kontaktsicherheit auch bei geringen Lasten.
Detaillierte Spezifikationen im Überblick
Das DIP 7221-L 24V Reedrelais ist für spezifische Anforderungen konzipiert und bietet eine präzise Leistung im Bereich der Schaltdioden und Relais. Die Nennspannung der Spule von 24V DC ermöglicht den Betrieb in einer Vielzahl von industriellen Umgebungen. Mit zwei Schließerkontakten (Form A) lassen sich komplexe Schaltfunktionen realisieren. Der maximale Schaltstrom von 1A und die begrenzte Schaltleistung von 10VA (AC) bzw. 10W (DC) definieren die Einsatzgrenzen für Lasten, während der Spulenwiderstand von 2000 Ohm für eine optimale Energieeffizienz sorgt.
Einsatzgebiete und Anwendungsbereiche
Das DIP 7221-L 24V Reedrelais findet aufgrund seiner Zuverlässigkeit und Präzision breite Anwendung in:
- Industrielle Automatisierung: Steuerung von Maschinen, Prozessüberwachung und Sicherheitsschaltungen.
- Messtechnik: Erfassung von Sensordaten, Signalaufbereitung und galvanische Trennung von Messkreisen.
- Medizintechnik: Integration in Diagnosegeräte und Therapieapparaturen, wo höchste Zuverlässigkeit gefordert ist.
- Telekommunikation: Signalverarbeitung und Relaisfunktionen in Vermittlungsstellen und Netzwerkausrüstung.
- Sicherheitstechnik: Überwachung von Einbruchmeldeanlagen und Brandschutzsystemen.
- Laboranwendungen: Präzises Schalten von Messgeräten und Experimentaufbauten.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | DIP 7221-L 24V |
| Typ | Reedrelais |
| Spulenspannung (Nennspannung) | 24V DC |
| Schaltkontakte | 2 Schließer (Form A) |
| Maximaler Schaltstrom | 1A |
| Maximale Schaltleistung | 10VA (AC) / 10W (DC) |
| Spulenwiderstand | 2000 Ohm |
| Isolationsspannung (Kontakt zu Spule) | > 1500V DC (typisch) |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Bauform | DIP (Dual In-line Package) – für Durchsteckmontage (THT) |
| Kapselung | Luftdicht vergossen, schützt Kontakte vor Umwelteinflüssen |
| Schaltlebensdauer | Millionen von Schaltspielen unter spezifizierten Lastbedingungen |
FAQ – Häufig gestellte Fragen zu DIP 7221-L 24V – Reedrelais, 24V, 2 Schließer, 1A, Ri=2000 Ohm
Welche Art von Lasten kann das DIP 7221-L 24V Reedrelais schalten?
Das DIP 7221-L 24V Reedrelais ist für das Schalten von Lasten bis zu einem maximalen Schaltstrom von 1A und einer maximalen Schaltleistung von 10VA (AC) bzw. 10W (DC) ausgelegt. Es eignet sich hervorragend für kleinere Gleichstromlasten, Signalleitungen und ohmsche Lasten. Bei induktiven oder kapazitiven Lasten sollte die Spitzenstrombelastung beachtet und gegebenenfalls eine Beschaltung zur Funkenlöschung hinzugefügt werden, um die Lebensdauer des Relais zu maximieren.
Ist das Reedrelais für den Einsatz in extremen Umgebungen geeignet?
Ja, die luftdichte Vergusskapselung der Reedkontakte macht das DIP 7221-L 24V Reedrelais besonders widerstandsfähig gegen Staub, Feuchtigkeit, aggressive Dämpfe und andere Umwelteinflüsse. Der Betriebstemperaturbereich von -40°C bis +85°C unterstreicht seine Eignung für anspruchsvolle industrielle Umgebungen, in denen herkömmliche Relais schnell versagen würden.
Wie unterscheidet sich die Schaltcharakteristik dieses Reedrelais von mechanischen Relais?
Reedrelais wie das DIP 7221-L 24V zeichnen sich durch eine sehr schnelle Schaltgeschwindigkeit aus, oft im Bereich von wenigen Millisekunden. Da die Kontakte in einem Vakuum oder unter Schutzgas verschlossen sind, minimiert sich der mechanische Verschleiß erheblich, was zu einer deutlich längeren Lebensdauer führt als bei offenen mechanischen Kontakten. Die Kontaktkraft ist geringer als bei größeren Relais, was für den Schutz empfindlicher Schaltkreise von Vorteil ist.
Kann das Reedrelais auch für sehr kleine Ströme und Spannungen verwendet werden?
Ja, das DIP 7221-L 24V Reedrelais ist auch für das Schalten sehr kleiner Ströme und Spannungen geeignet. Die Konstruktion mit den reed-basierten Kontakten minimiert Kontaktwiderstände und sorgt für eine zuverlässige Übertragung selbst schwächster Signale, was es zu einer exzellenten Wahl für Anwendungen in der Messtechnik und Sensorik macht.
Wie wird die Spulenspannung von 24V DC in der Praxis realisiert?
Die Spulenspannung von 24V DC wird typischerweise von einem geeigneten Netzteil oder einer Gleichstromquelle geliefert. Diese Spannungsebene ist in vielen industriellen Anwendungen weit verbreitet und ermöglicht eine sichere und effiziente Ansteuerung der Relaisspule.
Welche Vorteile bietet die galvanische Trennung in diesem Relais?
Die galvanische Trennung durch das Reedrelais trennt die Steuerseite (Spule) von der Lastseite (Kontakte) elektrisch voneinander. Dies verhindert, dass sich Störspannungen oder Probleme auf der Lastseite auf die empfindliche Steuerelektronik auswirken. Es erhöht die Sicherheit, reduziert das Risiko von Masseschleifen und ermöglicht die Verbindung von Schaltungsteilen mit unterschiedlichen Potentialen.
Müssen beim Einsatz Induktionsspannungsspitzen gedämpft werden?
Bei rein ohmschen Lasten ist dies in der Regel nicht notwendig. Wenn jedoch induktive Lasten (z.B. Motoren, Transformatoren, Spulen) geschaltet werden, können beim Abschalten hohe Induktionsspannungsspitzen entstehen, die das Relais beschädigen oder die Lebensdauer verkürzen können. Es wird empfohlen, in solchen Fällen eine externe Funkenlöschdiode oder ein RC-Glied parallel zur Last zu schalten, um diese Spannungsspitzen zu absorbieren.
