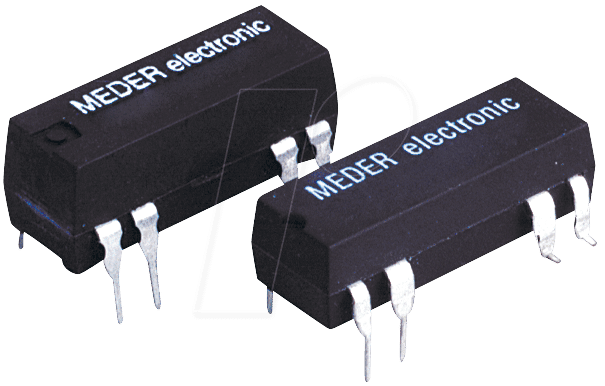

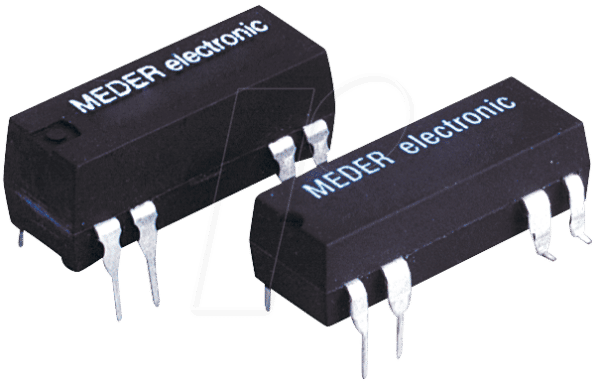

DIP 7221-L 12V – Präzisions-Reedrelais für zuverlässige Schaltvorgänge
Sie suchen eine zuverlässige und präzise Lösung für Ihre Schaltungsanforderungen, die eine stabile Trennung und schnelle Schaltzeiten garantiert? Das DIP 7221-L 12V ist ein hochwertiges Reedrelais, das speziell für professionelle Anwendungen in Elektronik, Automatisierung und Messtechnik entwickelt wurde. Es bietet eine robuste Performance, die herkömmliche Relaislösungen in Sachen Langlebigkeit und Schaltverhalten übertrifft.
Herausragende Leistung und Zuverlässigkeit des DIP 7221-L 12V
Das DIP 7221-L 12V zeichnet sich durch seine überlegene Konstruktion und die sorgfältige Auswahl seiner Komponenten aus. Im Gegensatz zu mechanischen Relais mit beweglichen Kontakten, die anfällig für Verschleiß und Abbrand sind, nutzt das Reedrelais ein hermetisch versiegeltes Reedkontakt-Element. Dies minimiert nicht nur die Kontaktalterung, sondern schützt die Schaltkontakte auch effektiv vor Umwelteinflüssen wie Staub, Feuchtigkeit und aggressiven Gasen. Diese inhärente Zuverlässigkeit macht das DIP 7221-L 12V zur idealen Wahl für Anwendungen, bei denen Ausfallzeiten keine Option sind.
Optimierte Schaltfunktion und Energieeffizienz
Mit zwei Schließerkontakten (NO – Normally Open) bietet das DIP 7221-L 12V eine flexible Schaltkonfiguration für eine Vielzahl von Schaltungen. Die Nennspannung von 12V ermöglicht eine einfache Integration in bestehende Stromversorgungen und garantiert einen energieeffizienten Betrieb. Der interne Spulenwiderstand von 500 Ohm ist präzise auf die Ansteuerung mit Standard-Transistortreibern abgestimmt und minimiert dabei den Stromverbrauch der Spule. Dies ist besonders vorteilhaft in batteriebetriebenen Systemen oder bei der Implementierung energieeffizienter Designs.
Schlüsselfunktionen und Vorteile
- Hohe Schaltgeschwindigkeit: Dank des magnetisch betätigten Reedkontakts ermöglicht das Relais sehr schnelle Schaltzeiten, die für dynamische Steuerungssysteme unerlässlich sind.
- Lange Lebensdauer: Die hermetisch versiegelte Kontakttechnologie garantiert eine extrem hohe Lebensdauer, oft im Bereich von Millionen von Schaltspielen, was die Wartungsintervalle verlängert und die Gesamtbetriebskosten senkt.
- Geringe Kontaktwiderstände: Die speziell behandelten Kontaktmaterialien sorgen für niedrige und stabile Übergangswiderstände, was zu minimalen Leistungsverlusten und einer zuverlässigen Signalübertragung führt.
- Hohe Isolationsfestigkeit: Die Konstruktion gewährleistet eine exzellente elektrische Isolation zwischen Spule und Kontakten sowie zwischen den Kontakten selbst, was die Sicherheit und Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
- Kompaktes DIP-Gehäuse: Das standardisierte Dual-In-line-Package (DIP) ermöglicht eine einfache Montage und Verdrahtung auf Leiterplatten und fügt sich nahtlos in bestehende Elektronikdesigns ein.
- Vielseitige Anwendungsmöglichkeiten: Ideal für Signalrelais, Automatisierungsaufgaben, Steuerungslogiken, Messdatenerfassung und überall dort, wo eine kontaktlose, zuverlässige Schaltfunktion benötigt wird.
Technische Spezifikationen im Detail
Das DIP 7221-L 12V ist ein Relaismodul, das speziell für präzise elektrische Schaltanwendungen entwickelt wurde. Die Kernkomponente ist ein Reedkontakt, der durch ein Magnetfeld, das von der Ansteuerspule erzeugt wird, aktiviert wird. Dies bietet eine galvanische Trennung zwischen der Steuerseite (Spule) und der geschalteten Last.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Relais-Typ | Reedrelais |
| Ansteuerspannung (Spule) | 12V DC |
| Anzahl Schließer (NO) | 2 |
| Max. Schaltstrom (pro Kontakt) | 1A |
| Max. Schaltspannung (pro Kontakt) | Bis zu 200V DC / 180V AC (abhängig von Last und Frequenz) |
| Spulenwiderstand (Ri) | 500 Ohm |
| Kontaktmaterial | Rhodium-beschichtetes Rhodium oder ähnliche widerstandsfähige Legierungen für Langlebigkeit und geringen Übergangswiderstand |
| Schaltzeit (typisch) | Unter 1 ms |
| Gehäuse-Bauform | DIP (Dual-In-line Package) für Leiterplattenmontage |
| Betriebstemperatur | -20°C bis +70°C (typisch, genaue Spezifikation kann je nach Hersteller variieren) |
| Isolationsspannung (Spule-Kontakt) | Mindestens 200V DC (typisch) |
Präzision und Materialbeschaffenheit
Die herausragende Leistung des DIP 7221-L 12V beruht maßgeblich auf der Qualität seiner internen Komponenten. Der Reedkontakt selbst ist ein Meisterwerk der Feinmechanik. Die Kontakte bestehen typischerweise aus einem Edelmetall, wie Rhodium oder einer speziellen Legierung, die auf die Glasoberfläche aufgebracht wird. Dieses Material ist nicht nur extrem widerstandsfähig gegen Funkenbildung und Verschleiß bei jedem Schaltvorgang, sondern garantiert auch einen konstant niedrigen Kontaktwiderstand über die gesamte Lebensdauer des Relais. Die hermetische Versiegelung des Kontakts in einem Glasrohr, das mit einem inerten Gas wie Stickstoff gefüllt ist, verhindert eine Oxidation der Kontakte und schützt sie zuverlässig vor schädlichen Umwelteinflüssen. Dies ist ein entscheidender Faktor, der die Langlebigkeit und Zuverlässigkeit des DIP 7221-L 12V im Vergleich zu offenen Kontaktsystemen signifikant erhöht.
Anwendungsgebiete und Einsatzmöglichkeiten
Das DIP 7221-L 12V ist ein universell einsetzbares Relaismodul, das sich für eine breite Palette von Anwendungen eignet:
- Automatisierungstechnik: Zur Steuerung von Motoren, Ventilen, Pumpen und anderen Aktoren in industriellen Prozesssteuerungen.
- Messtechnik: Als Schalter in Prüfgeräten zur Auswahl von Messbereichen oder zur Isolierung von Messpfaden.
- Gebäudeautomation: Zur Schaltung von Beleuchtungssystemen, Heizungs- und Lüftungskomponenten.
- Sicherheitstechnik: In Alarmsystemen zur Signalisierung oder zur Verriegelung von Türen und Fenstern.
- Labor und Forschung: Für flexible und zuverlässige Schaltungen in experimentellen Aufbauten.
- Telekommunikation: Zur Signalweiterleitung oder zur Steuerung von Kommunikationsmodulen.
Die Fähigkeit, Lasten bis zu 1A zu schalten, kombiniert mit der schnellen Reaktionszeit und der hohen Zuverlässigkeit, macht es zu einer bevorzugten Wahl für Entwickler und Techniker, die Wert auf Präzision und Stabilität legen.
Design und Montage
Das DIP-Gehäuseformat des DIP 7221-L 12V ist speziell für die direkte Montage auf Standard-Leiterplatten (PCBs) konzipiert. Die parallelen Pins ermöglichen eine einfache und sichere Bestückung durch automatische Bestückungsmaschinen oder manuell. Dieses standardisierte Format erleichtert die Integration in bestehende Platinenlayouts und fördert eine platzsparende Bauweise von elektronischen Geräten. Die klare Pinbelegung und die robuste Konstruktion des Gehäuses gewährleisten eine einfache und fehlerfreie Verdrahtung, was den Entwicklungsprozess beschleunigt und die Produktionskosten senkt.
FAQ – Häufig gestellte Fragen zu DIP 7221-L 12V – Reedrelais, 12V, 2 Schließer, 1A, Ri=500 Ohm
Was bedeutet „2 Schließer“ bei diesem Reedrelais?
Die Angabe „2 Schließer“ (oft auch als 2x NO – Normally Open bezeichnet) bedeutet, dass das Reedrelais über zwei separate Kontakte verfügt, die im Ruhezustand offen sind. Wenn das Relais aktiviert wird (durch Anlegen der 12V an die Spule), schließen beide Kontakte gleichzeitig. Dies ermöglicht das Schalten von zwei unabhängigen Stromkreisen oder die Erzeugung einer doppelten Schließfunktion in einem einzigen Stromkreis.
Wie hoch ist die maximale Lebensdauer des DIP 7221-L 12V?
Die Lebensdauer eines Reedrelais hängt stark von der Anwendung und der Art der geschalteten Last ab. Aufgrund der hermetisch versiegelten Kontakte und des Fehlens von mechanischem Verschleiß im Vergleich zu konventionellen Relais, kann das DIP 7221-L 12V typischerweise Millionen von Schaltspielen erreichen. Bei niedriger Last und sorgfältiger Anwendung kann die Lebensdauer sogar noch deutlich höher ausfallen.
Kann dieses Relais auch Wechselspannung (AC) schalten?
Ja, das DIP 7221-L 12V ist in der Lage, sowohl Gleichspannung (DC) als auch Wechselspannung (AC) zu schalten, solange die maximal zulässigen Schaltspannungs- und Stromgrenzen nicht überschritten werden. Die Spezifikationen für AC-Schaltlasten können jedoch je nach Frequenz der Wechselspannung variieren.
Ist eine externe Beschaltung für die Ansteuerung des Relais erforderlich?
Grundsätzlich kann das Relais direkt mit einer 12V Gleichspannungsquelle angesteuert werden. Für optimale Performance, Schutz vor Überspannungen oder zur Anbindung an Mikrocontroller-Schaltungen wird jedoch oft eine einfache Ansteuerschaltung mit einem Transistor empfohlen, um die Spule korrekt anzusteuern und zu schützen.
Welche Vorteile bietet ein Reedrelais gegenüber einem Solid-State-Relais (SSR) in dieser Anwendung?
Reedrelais bieten im Vergleich zu SSRs oft eine höhere Isolationsfestigkeit, geringere Leckströme im offenen Zustand und eine höhere Widerstandsfähigkeit gegenüber transienten Spannungsspitzen. Sie sind zudem robuster gegenüber elektrostatischen Entladungen (ESD). SSRs hingegen haben keine beweglichen Teile und sind daher immun gegen mechanische Erschütterungen und Verschleiß, was sie für sehr hohe Schaltfrequenzen oder Anwendungen mit extremen mechanischen Belastungen vorteilhafter macht.
Wie wirkt sich der Spulenwiderstand von 500 Ohm auf die Ansteuerung aus?
Ein Spulenwiderstand von 500 Ohm bedeutet, dass bei einer Ansteuerspannung von 12V ein Strom von etwa 24mA (I = U/R = 12V/500 Ohm) durch die Spule fließt. Dies ist ein moderater Stromverbrauch, der gut von vielen gängigen Transistor-Ausgangsstufen oder dedizierten Relais-Treiberschaltungen bewältigt werden kann, ohne diese übermäßig zu belasten.
Ist das DIP 7221-L 12V für Anwendungen mit hoher Schaltfrequenz geeignet?
Ja, Reedrelais sind für ihre schnellen Schaltzeiten bekannt, typischerweise im Bereich von unter 1 Millisekunde. Dies macht das DIP 7221-L 12V gut geeignet für Anwendungen, die häufige Schaltzyklen erfordern. Die genaue zulässige Schaltfrequenz hängt jedoch auch von der zu schaltenden Last ab, um eine Überhitzung oder vorzeitige Abnutzung der Kontakte zu vermeiden.
