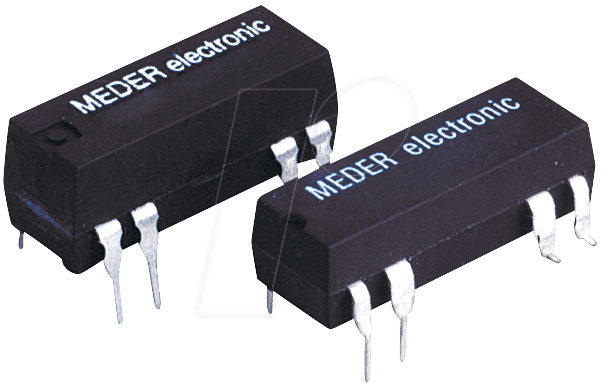

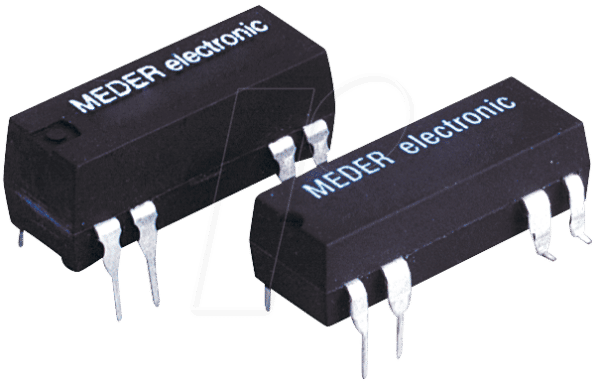

Präzise Schaltvorgänge und zuverlässige Signalübertragung: Das DIP 7221-D 5V Reedrelais
Wenn es um die zuverlässige Trennung und Verbindung von Stromkreisen in elektronischen Systemen geht, stellt das DIP 7221-D 5V Reedrelais eine exzellente Lösung dar. Dieses präzise gefertigte Bauteil ist ideal für Entwickler, Techniker und Hobbyisten, die eine kompakte, energieeffiziente und störungsresistente Schaltkomponente benötigen. Es schließt die Lücke zwischen niedrigen Steuersignalen und höheren Lastströmen mit einer bewährten und robusten Technologie.
Die Vorteile des DIP 7221-D 5V Reedrelais im Überblick
Das DIP 7221-D 5V unterscheidet sich von konventionellen Relais und einfacheren Schaltern durch eine Kombination aus Langlebigkeit, geringem Energieverbrauch und elektrischer Isolation. Die mechanische Trennung der Kontakte schützt die Steuerschaltung vor Rückwirkungen und Überspannungen, was es zu einer überlegenen Wahl für anspruchsvolle Anwendungen macht.
- Hohe Zuverlässigkeit: Die hermetisch versiegelten Reedkontakte sind unempfindlich gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit, was eine lange Lebensdauer und konsistente Schaltleistung gewährleistet.
- Geringer Energieverbrauch: Die Spule des Reedrelais benötigt nur geringe Leistung, um die Kontakte zu schließen, was es ideal für batteriebetriebene oder energiesparende Systeme macht.
- Schnelle Schaltzeiten: Reedrelais zeichnen sich durch schnelle Ansprech- und Abfallzeiten aus, was für zeitkritische Anwendungen von Vorteil ist.
- Galvanische Trennung: Die Steuerspule ist elektrisch vollständig vom Schaltkontakt getrennt, was eine sichere Isolation zwischen verschiedenen Potentialen ermöglicht und das Risiko von Masseschleifen minimiert.
- Kompakte Bauform: Das DIP-Gehäuse ermöglicht eine einfache Montage auf Leiterplatten und spart wertvollen Platz im Schaltkreisdesign.
- Integrierte Diode: Die eingebaute Freilaufdiode schützt die Ansteuerschaltung vor Spannungsspitzen, die beim Abschalten der Spule entstehen können. Dies erhöht die Lebensdauer von Treibertransistoren und anderen Bauteilen.
- Doppelter Schließerkontakt (2x NO): Die zwei unabhängigen Schließerkontakte bieten Flexibilität im Schaltungsdesign, z.B. für Redundanz oder die Steuerung mehrerer Lasten gleichzeitig.
Technische Spezifikationen und Anwendungsgebiete
Das DIP 7221-D 5V Reedrelais operiert mit einer Steuerspannung von 5V und ist für einen maximalen Schaltstrom von 1A ausgelegt. Die integrierte Diode sorgt für einen effizienten Betrieb und schützt die Ansteuerelektronik. Diese Spezifikationen machen es zu einem vielseitigen Bauteil für eine breite Palette von Anwendungen.
Strukturelle und Elektrische Eigenschaften
Die Konstruktion des DIP 7221-D 5V Reedrelais ist auf Robustheit und Effizienz ausgelegt. Das DIP-Gehäuse ermöglicht eine einfache Integration in standardisierte Leiterplattenlayouts. Die hermetisch versiegelten Reedkontakte sind aus speziellen Legierungen gefertigt, die eine hohe Kontaktbeständigkeit über Millionen von Schaltspielen gewährleisten.
Material und Aufbau
Das Gehäuse des Reedrelais besteht aus einem robusten Kunststoff, der eine gute elektrische Isolierung bietet und mechanischen Beanspruchungen standhält. Die Kontaktelemente sind aus permag-netischen Materialien gefertigt, die durch das Magnetfeld der Spule präzise angezogen werden. Die Spule selbst ist präzise gewickelt, um die erforderliche Schaltfunktion mit geringem Stromverbrauch zu realisieren. Die integrierte Diode ist ein essenzieller Bestandteil, der die Schaltleistung optimiert und die Lebensdauer von angrenzenden Schaltungskomponenten erhöht.
Detaillierte Produktmerkmale im Vergleich
| Merkmal | Spezifikation | Vorteil gegenüber Standard |
|---|---|---|
| Steuerspannung | 5V DC | Optimale Kompatibilität mit gängigen Mikrocontroller- und Logikschaltungen, geringer Energiebedarf. |
| Schaltkontakte | 2x Schließer (NO) | Ermöglicht die Steuerung von zwei unabhängigen Kreisen oder eine redundante Schaltung, was mehr Flexibilität als ein einzelner Schließer bietet. |
| Max. Schaltstrom | 1A | Geeignet für eine Vielzahl von Signal- und Niedriglastanwendungen, die über einfache LEDs oder Sensoren hinausgehen. |
| Integrierte Schutzdiode | Ja | Schützt die Ansteuerschaltung vor induktiven Spannungsspitzen beim Abschalten der Spule, was die Zuverlässigkeit und Lebensdauer des Gesamtsystems erhöht. |
| Gehäuseform | DIP (Dual In-line Package) | Einfache Montage auf Standard-Lochrasterplatinen und durchsteckbare Leiterplatten, was die Implementierung erleichtert. |
| Kontaktmaterial | (Typischerweise Ruthenium- oder Rhodium-beschichtete Kontakte für Reedrelais) | Hohe Beständigkeit gegen Verschleiß und Oxidation, was eine lange Lebensdauer und zuverlässige Kontakteigenschaften auch bei häufigem Schalten gewährleistet. |
| Hermetische Versiegelung | Ja | Schützt die Kontakte vor Staub, Feuchtigkeit und anderen Umwelteinflüssen, was die Zuverlässigkeit in anspruchsvollen Umgebungen signifikant erhöht. |
| Isolationsspannung | (Typischerweise >1000V AC zwischen Spule und Kontakten) | Bietet eine sichere galvanische Trennung, die für viele industrielle und sicherheitsrelevante Anwendungen unerlässlich ist. |
FAQs – Häufig gestellte Fragen zu DIP 7221-D 5V – Reedrelais, 5V, 2 Schließer mit Diode, 1A
Was ist die Hauptfunktion eines Reedrelais?
Ein Reedrelais ist ein elektromechanisches Schaltelement, das aus einer Spule und einem oder mehreren reed-kontaktierten Kontakten besteht. Wenn die Spule mit Strom versorgt wird, erzeugt sie ein Magnetfeld, das die federnden Kontakte im Inneren schließt oder öffnet. Es dient zur elektrischen Trennung und Steuerung von Stromkreisen.
Für welche Anwendungen ist das DIP 7221-D 5V Reedrelais besonders gut geeignet?
Dieses Reedrelais ist ideal für Steuerungsaufgaben in der Automatisierungstechnik, in Mess- und Prüfgeräten, in der Telekommunikation, in der Medizintechnik sowie für Projekte im Bereich der Heimelektronik und Robotik, wo eine zuverlässige Signalverarbeitung und galvanische Trennung erforderlich ist.
Was bedeutet die integrierte Diode im DIP 7221-D 5V?
Die integrierte Diode ist eine Freilaufdiode. Sie schützt die elektronische Schaltung, die das Reedrelais ansteuert, vor den Spannungsspitzen, die beim Abschalten der Spule entstehen. Diese Überspannungen können andernfalls empfindliche Bauteile beschädigen.
Wie unterscheidet sich das DIP 7221-D 5V von einem Transistor-Schalter?
Im Gegensatz zu Halbleiterschaltern bietet ein Reedrelais eine vollständige galvanische Trennung zwischen dem Steuerkreis und dem geschalteten Lastkreis. Dies schützt die Steuerelektronik vor potenziellen Überspannungen und Störungen aus dem Lastkreis und verhindert auch die Bildung von Masseschleifen.
Ist das DIP 7221-D 5V für hohe Schaltfrequenzen geeignet?
Reedrelais weisen im Allgemeinen schnelle Schaltzeiten auf, sind aber nicht für extrem hohe Frequenzen im MHz-Bereich gedacht, wie es bei solid-state Relais der Fall ist. Für Anwendungen, die eine hohe Anzahl von Schaltzyklen pro Sekunde erfordern, sollten die spezifischen Grenzwerte des Relais im Datenblatt geprüft werden. Typischerweise eignen sie sich gut für mittlere bis hohe Schaltfrequenzen im Hz- bis kHz-Bereich.
Welche maximale Umgebungstemperatur kann das DIP 7221-D 5V verkraften?
Die maximale Betriebstemperatur variiert je nach Hersteller und spezifischer Ausführung des Reedrelais. In der Regel liegen die Werte für DIP-Reedrelais im Temperaturbereich von -40°C bis +85°C oder höher. Es ist ratsam, das produktspezifische Datenblatt für genaue Angaben zu konsultieren.
Wie wird die Lebensdauer eines Reedrelais gemessen?
Die Lebensdauer eines Reedrelais wird üblicherweise in Anzahl der Schaltzyklen angegeben. Diese Angabe hängt stark von der Schaltlast (Strom und Spannung) und der Schaltfrequenz ab. Das DIP 7221-D 5V, mit seinen hochwertigen Kontakten, bietet eine erwartete Lebensdauer im Bereich von Millionen von Zyklen unter spezifizierten Lastbedingungen.
