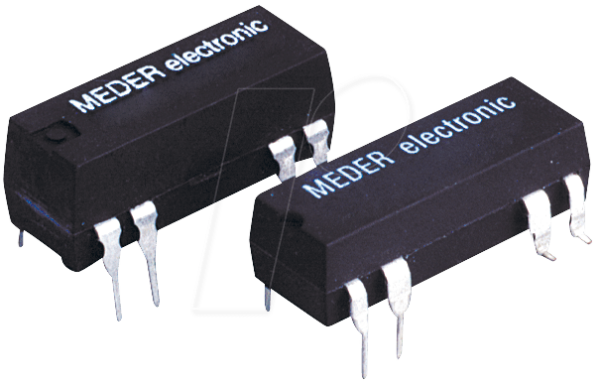

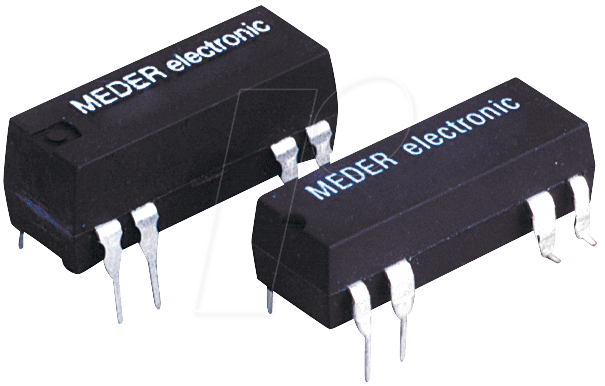

Präzise Schalttechnik für anspruchsvolle Projekte: Das DIP 7212-D 5V Reedrelais
Sie suchen eine zuverlässige und präzise Schalteinheit für Ihre Elektronikprojekte, bei denen es auf schnelle Reaktionszeiten und minimale Leistungsaufnahme ankommt? Das DIP 7212-D 5V Reedrelais mit seinem einzelnen Schließer und integrierter Diode bietet hierfür eine erstklassige Lösung. Entwickelt für technische Enthusiasten, Entwickler und professionelle Anwender, die höchste Anforderungen an ihre Komponenten stellen, löst dieses Reedrelais das Problem der sicheren und effizienten Ansteuerung von Lasten in elektronischen Schaltungen.
Warum das DIP 7212-D 5V Reedrelais Ihre überlegene Wahl ist
Im Vergleich zu herkömmlichen mechanischen Relais oder Halbleiterrelais bietet das DIP 7212-D 5V Reedrelais entscheidende Vorteile. Die galvanische Trennung zwischen Ansteuerungs- und Lastkreis minimiert Störeinflüsse und schützt empfindliche Mikrocontroller. Die geringe Ansteuerleistung und die integrierte Diode zur Spannungsspitzenunterdrückung optimieren die Effizienz und Lebensdauer Ihrer Schaltung. Die robuste Konstruktion und die bewährte Reed-Schalttechnologie gewährleisten eine hohe Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
Anwendungsbereiche: Vielseitigkeit in der Elektronikentwicklung
Das DIP 7212-D 5V Reedrelais ist aufgrund seiner kompakten Bauform und seiner elektrischen Eigenschaften ein vielseitig einsetzbares Bauteil. Es eignet sich hervorragend für:
- Signalerkennung und -schaltung: Überwachung von Zuständen oder einfache Schaltsignale in Automatisierungssystemen.
- Niedrigstromanwendungen: Ansteuerung von LEDs, kleinen Motoren oder Sensoren, wo eine geringe Schaltleistung erforderlich ist.
- Prototypenentwicklung und Laboraufbauten: Einfache Integration in Breadboards und Prototypenplatinen zur schnellen Validierung von Schaltungsdesigns.
- Industrielle Steuerungstechnik: Als zuverlässiges Schaltglied in kleinen Steuergeräten und Modulen.
- Sicherheitsschaltungen: Wo eine klare Trennung zwischen Steuer- und Lastkreis essenziell ist.
Technische Spezifikationen und Vorteile im Detail
Das DIP 7212-D 5V Reedrelais zeichnet sich durch eine Reihe von herausragenden technischen Merkmalen aus, die es zu einer optimalen Wahl für diverse elektronische Anwendungen machen:
- Spulenspannung: Mit einer präzise definierten Spulenspannung von 5V ist dieses Relais ideal für den Einsatz in Systemen, die mit gängigen Logikspannungen arbeiten. Dies ermöglicht eine direkte Ansteuerung durch Mikrocontroller wie Arduino oder Raspberry Pi ohne zusätzliche Pegelwandler.
- Schaltkontakte: Ausgestattet mit einem Schließer (NO – Normally Open) Kontakt, schließt dieser bei Anregung der Spule den Stromkreis. Dies ermöglicht eine bedarfsgerechte Stromkreisunterbrechung oder -schaltung.
- Maximale Schaltstrombelastbarkeit: Mit einer spezifizierten Belastbarkeit von 1 Ampere (1A) ist das DIP 7212-D 5V Reedrelais in der Lage, eine Vielzahl von Lasten sicher zu schalten. Dies umfasst kleinere Motoren, LEDs, Relaisspulen oder Heizwiderstände.
- Integrierte Freilaufdiode: Die eingebaute Diode schützt die Ansteuerschaltung effektiv vor Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen können. Dies erhöht die Lebensdauer von Treiberelektronik und Transistoren erheblich.
- Reed-Schalttechnologie: Die Verwendung von Reed-Kontakten sorgt für eine extrem schnelle Schaltzeit und eine definierte Kontaktcharakteristik mit minimalem Prellen. Dies ist entscheidend für Anwendungen, die eine hohe Präzision erfordern.
- Galvanische Trennung: Das Reed-Prinzip bietet eine natürliche galvanische Trennung zwischen der Spulenwicklung und den Kontakten. Dies ist ein kritischer Sicherheitsfaktor und verhindert die Übertragung von Störsignalen zwischen Steuer- und Lastkreis.
- Hohe Isolationsspannung: Die Isolationsfähigkeit zwischen Spule und Kontakt sowie zwischen den Kontakten selbst ist signifikant, was die Zuverlässigkeit in Umgebungen mit potenziell hohen Spannungen erhöht.
- Kompakte Bauform: Die DIP-Bauform ermöglicht eine einfache Montage auf Standard-Leiterplatten (PCB) und eine platzsparende Integration in kompakte Gehäuse oder Geräte.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | DIP 7212-D 5V |
| Schaltfunktion | 1x Schließer (NO – Normally Open) |
| Spulenspannung | 5V DC |
| Maximale Schaltstrombelastbarkeit | 1A |
| Integrierte Schutzschaltung | Ja, Freilaufdiode |
| Schaltprinzip | Reed-Kontakt |
| Montageart | DIP (Dual In-line Package) für PCB-Montage |
| Anschlussart | Lötpins |
| Betriebstemperaturbereich | Typischerweise -25°C bis +70°C (je nach Herstellerangaben) |
| Gehäusematerial | Hochwertiger Kunststoff mit guter chemischer Beständigkeit und elektrischer Isolation |
| Kontaktmaterial | Rhodium-legiertes oder vergleichbares Edelmetall für geringen Übergangswiderstand und hohe Lebensdauer |
| Typische Lebensdauer (Schaltzyklen) | Generell im Bereich von Millionen von Zyklen, abhängig von Last und Schaltfrequenz |
| Isolationswiderstand | > 100 MΩ bei 500V DC |
Häufig gestellte Fragen (FAQ) zu DIP 7212-D 5V – Reedrelais, 5V, 1 Schließer mit Diode, 1A
Was bedeutet die Bezeichnung „1 Schließer“?
Die Bezeichnung „1 Schließer“ (auch als NO – Normally Open bezeichnet) bedeutet, dass der Kontakt im Ruhezustand offen ist. Erst wenn die Spule des Relais mit der spezifizierten Spannung (hier 5V) angesteuert wird, schließt dieser Kontakt und ermöglicht so den Stromfluss im angeschlossenen Stromkreis.
Ist das DIP 7212-D 5V für hohe Frequenzen geeignet?
Ja, Reed-Relais sind für ihre schnellen Schaltzeiten bekannt. Die geringe Masse der beweglichen Kontakte und das Fehlen von mechanischem Verschleiß bei jedem Schaltvorgang machen sie für Anwendungen mit höherer Schaltfrequenz besser geeignet als herkömmliche mechanische Relais. Die genaue maximale Schaltfrequenz hängt jedoch von der spezifischen Last und den Umgebungsbedingungen ab.
Welche Art von Lasten kann ich mit dem DIP 7212-D 5V schalten?
Sie können mit dem DIP 7212-D 5V Reedrelais Lasten bis zu einem maximalen Schaltstrom von 1 Ampere schalten. Dies umfasst typischerweise niedrige Spannungen (z.B. 5V, 12V, 24V DC), kleine DC-Motoren, LEDs, Transistoren, andere Relais oder auch resistive Lasten wie Heizwiderstände.
Was bewirkt die integrierte Diode?
Die integrierte Diode ist eine Freilaufdiode, die parallel zur Spule des Relais geschaltet ist. Sie schützt die Ansteuerelektronik (z.B. einen Transistor oder Mikrocontroller) vor schädlichen Spannungsspitzen, die entstehen, wenn die Spule abgeschaltet wird. Ohne diese Diode könnte die Induktionsspannung die Schaltkomponente zerstören.
Benötige ich zusätzliche Bauteile, um das DIP 7212-D 5V zu betreiben?
Für die grundlegende Funktion benötigen Sie eine 5V Spannungsquelle zur Ansteuerung der Spule. Wenn Sie das Relais mit einem Mikrocontroller ansteuern, stellen Sie sicher, dass der Ausgangspin des Mikrocontrollers genügend Strom liefern kann oder verwenden Sie einen geeigneten Treiber (z.B. einen Transistor), um die Spule zu schalten. Die integrierte Diode macht zusätzliche externe Schutzbauteile für induktive Lasten oft überflüssig.
Wie kann ich die Lebensdauer des DIP 7212-D 5V Reedrelais maximieren?
Die Lebensdauer wird primär durch die Anzahl der Schaltzyklen und die Belastung der Kontakte bestimmt. Vermeiden Sie das Überschreiten der spezifizierten maximalen Schaltstrom- und Spannungsbelastbarkeit. Schalten Sie, wenn möglich, keine sehr hohen induktiven Lasten ohne zusätzliche Maßnahmen. Sorgen Sie für eine saubere Lötverbindung und schützen Sie das Relais vor extremen Temperaturen oder aggressiven Umwelteinflüssen.
Ist das DIP 7212-D 5V für AC-Lasten geeignet?
Das DIP 7212-D 5V ist primär für DC-Anwendungen (Gleichstrom) konzipiert. Obwohl Reed-Kontakte oft auch AC-Spannungen schalten können, ist die spezifizierte Belastbarkeit von 1A und die Freilaufdiode auf DC-Betrieb ausgelegt. Für AC-Schaltanwendungen sind oft spezielle Reed-Relais oder andere Relaisarten (z.B. Solid State Relais für AC) besser geeignet.
