DIGIL 471-034-1 – Zedboard Image Processing Quad PCAM

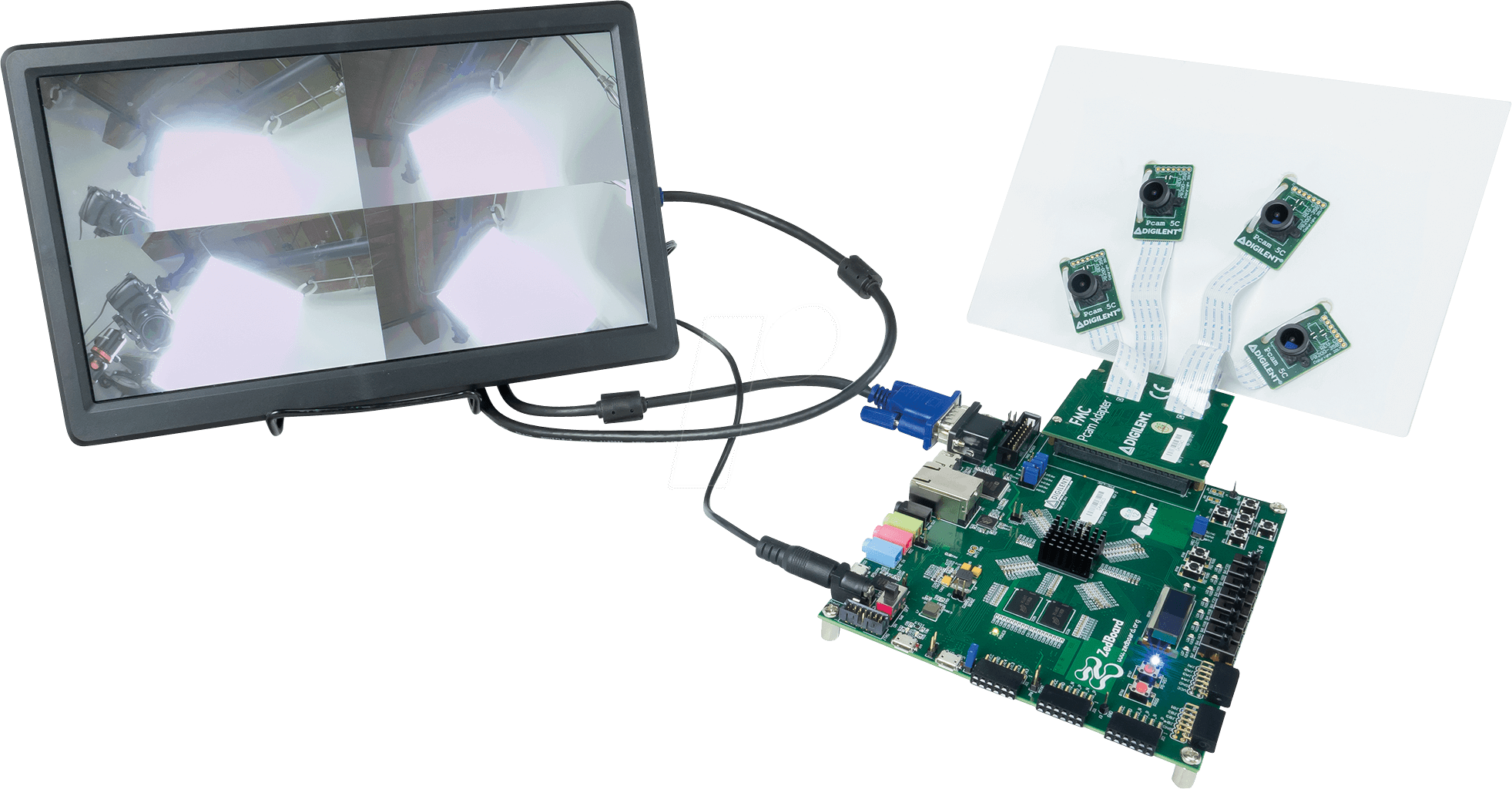

ZedBoard-Kit für erweiterte BildverarbeitungProduktbeschreibungDas ZedBoard Advanced Image Processing Kit wurde entwickelt, um die Videoverarbeitungsfunktionen des eng gekoppelten ARM-Verarbeitungssystems und der programmierbaren Logik der 7er-Serie des Zynq-7000 AP SoC zu nutzen. Im Paket enthalten sind ein ZedBoard, ein FMC Pcam-Adapter und bis zu vier Pcams, um das ultimative Video-Streaming-Setup zu erstellen. Dieses Bundle enthält alles, was Sie für die Einrichtung benötigen, einschließlich der Flachbandkabel für den Anschluss an die Pcams und den Pcam-Adapter. Benutzer können die Vorteile unserer Projektdemonstrationen nutzen, die im Ressourcenzentrum verfügbar sind, um anzufangen. ZedBoard-Funktionen:• Xilinx Zynq-7000 AP SoC XC7Z020-CLG484• Doppelkern-ARM Cortex™-A9 • 512 MB DDR3 • 256 MB Quad-SPI-Flash • Integrierte USB-JTAG-Programmierung• 10/100/1000 Ethernet • USB OTG 2.0 und USB-UART • Analoge Geräte ADAU1761 SigmaDSP® Stereo, geringer Stromverbrauch, 96 kHz, 24-Bit-Audio-Codec• Analoge Geräte ADV7511 Hochleistungs-HDMI-Transmitter mit 225 MHz (1080p HDMI, 8-Bit VGA, 128×32 OLED)• PS & PL E/A-Erweiterung (FMC, Pmod, XADC) Merkmale des FMC-Pcam-Adapters:• Vier systemseitige Pcam-Steckverbinder• Niveau-Übersetzer von MIPI D-PHY nach LVDS und LVCMOS• FMC-LPC-Stecker für digitale Signale• Kompatibel mit einem breiten Bereich von VADJ-Spannungen (1,8V – 3,3V)Merkmale der Kamera 5C:• 5MP-Farbsystem-on-Chip-Bildsensor• 15-poliger FFC-Stecker für Bilddaten• Doppelspur-MIPI-CSI-2-Bildsensor-Schnittstelle• Unterstützt QSXGA@15Hz, 1080p@30Hz, 720p@60Hz, VGA@90Hz und QVGA@120Hz• Zu den Ausgabeformaten gehören RAW10, RGB565, CCIR656, YUV422/420, YCbCr422 und JPEG-Komprimierung*.• Standard-M12-Objektivfassung für Objektivaustauschbarkeit• Schiffe mit 10-cm-Kabel und werkseitig installiertem Fixfokus-Objektiv• Kleine PCB-Größe für flexible Designs (4,0 cm x 2,5 cm)• 1×7 gerader 100-mm-Header für den Zugriff auf zusätzliche Kamerasignale• Arbeitet mit Pcam-kompatiblen Digilent Entwicklungsboards*JPEG-komprimierte Ausgabe ist eine Funktion des OV5640, wird aber derzeit auf diesem Modul nicht getestet.Was ist inbegriffen:• ZedBoard Zynq-7000 ARM/FPGA SoC-Entwicklungs-Board• Pcam 5C Farbkameramodule mit festem Fokus, die ebenfalls mitgeliefert wird:- 10 cm Flachbandkabel- Werkseitig installiertes Objektiv mit festem Fokus• Ein Pcam-Adapter• 12 V AC/DC-Stromversorgung (US & EU-Adapter – UK-Steckeradapter nicht enthalten)• 4 GB SD-Karte• USB-A-zu-Mikro-B-Kabel• USB-Adapter: Männlich Micro-B auf weiblich Standard-A• Kundenspezifische Digilent Kartonverpackung mit Schutzschaum
