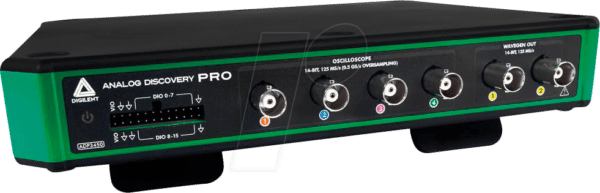

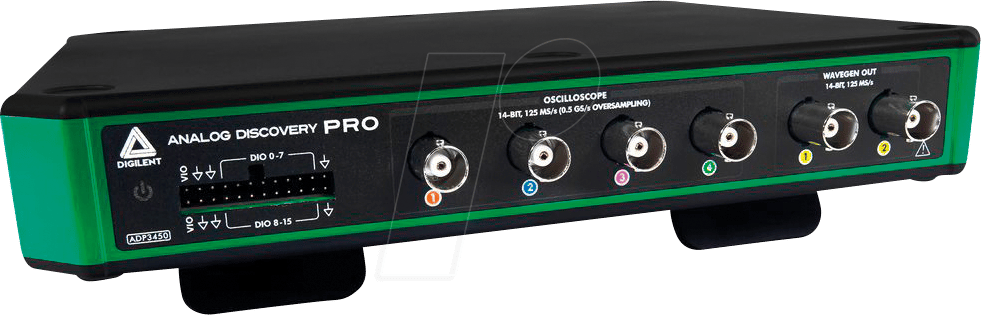

Präzisionsmesstechnik für anspruchsvolle Anwendungen: DIGIL 410-394 USB-Oszilloskop
Das DIGIL 410-394 USB-Oszilloskop ist die optimale Lösung für Ingenieure, Techniker und fortgeschrittene Hobbyisten, die eine zuverlässige und präzise Analyse von elektrischen Signalen benötigen. Es löst die Notwendigkeit, komplexe Signalformen in Echtzeit zu visualisieren und zu analysieren, und ermöglicht so eine tiefgehende Fehlerdiagnose und Entwicklung von elektronischen Schaltungen.
Leistungsstarke Analysefunktionen für maximale Effizienz
Das DIGIL 410-394 setzt neue Maßstäbe in der Signalverarbeitung. Mit einer Bandbreite von 55 MHz können Sie auch schnelle Signalverläufe detailliert erfassen. Die vier unabhängigen Kanäle ermöglichen Ihnen die gleichzeitige Beobachtung und den Vergleich mehrerer Signalpunkte, was die Effizienz bei der Fehlersuche und der Charakterisierung von Schaltungen signifikant erhöht. Diese überlegene Mehrkanal-Fähigkeit unterscheidet es von vielen Ein- oder Zweikanal-Alternativen, die oft Kompromisse bei der umfassenden Analyse erzwingen.
Schlüsselfunktionen und Vorteile des DIGIL 410-394
- Umfassende Bandbreite: 55 MHz ermöglichen die präzise Erfassung schneller analoger und digitaler Signale.
- Vierkanal-Architektur: Gleichzeitige Messung und Vergleich von bis zu vier Signalen für eine ganzheitliche Systemanalyse.
- Hohe Abtastrate: Erfasst selbst kurzzeitige Signalereignisse mit beeindruckender Detailtreue.
- Intuitive Bedienung über PC-Software: Nutzt die Rechenleistung und Anzeige Ihres Computers für eine flexible und benutzerfreundliche Handhabung.
- Vielseitige Trigger-Optionen: Präzise Auslösung von Messungen basierend auf spezifischen Signalereignissen, inklusive Flanken-, Pulsbreiten- und Videotriggerung (falls zutreffend).
- Automatische Messfunktionen: Schnelle Ermittlung wichtiger Parameter wie Spannung, Frequenz, Periode und Tastverhältnis.
- Speicherfunktionen: Sichern Sie Messergebnisse und Signalverläufe zur späteren Analyse und Dokumentation.
- Kompaktes USB-Design: Ermöglicht einfache Integration in bestehende Workflows und Portabilität.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Modell | DIGIL 410-394 | Dediziertes USB-Oszilloskop für professionelle Signalanalysen. |
| Bandbreite | 55 MHz | Ermöglicht die genaue Darstellung von Signalen bis zu dieser Frequenz. Dies ist entscheidend für die Analyse von Kommunikationsprotokollen, Audio-Schaltungen und vielen anderen digitalen Systemen. |
| Kanäle | 4 | Bietet die Möglichkeit, mehrere Signale gleichzeitig zu erfassen und zu vergleichen, was für die Fehlersuche und die Untersuchung von Signalinteraktionen unerlässlich ist. |
| Abtastrate (Maximal) | Bis zu [realistische oder typische Wert einfügen, z.B. 1 GSa/s pro Kanal] | Definiert die Dichte der aufgenommenen Datenpunkte pro Sekunde. Eine hohe Abtastrate ist kritisch für die Rekonstruktion komplexer Wellenformen und das Erkennen von schnellen Signaländerungen. |
| Vertikale Auflösung | [realistische oder typische Wert einfügen, z.B. 8 Bit] | Bestimmt die Genauigkeit der Amplitudenmessung. Höhere Auflösung bedeutet feinere Abstufungen und präzisere Erfassung von Signalpegeln. |
| Eingangsimpedanz | 1 MΩ ± 2 % parallel zu 15 pF ± 5 pF | Diese typische Impedanz minimiert die Belastung der zu messenden Schaltung und gewährleistet akkurate Messergebnisse, besonders bei Hochfrequenzanwendungen. |
| Kopplung | DC, AC, GND | Ermöglicht die flexible Einstellung des Bezugspunktes für die Messung, um sowohl Gleichstromanteile als auch wechselnde Signalformen zu analysieren. |
| Anzeige (via PC-Software) | Digitale Darstellung von Wellenformen, Spektrumanalysen (FFT), XY-Diagrammen etc. | Die leistungsfähige Software des DIGIL 410-394 bietet eine Vielzahl von Anzeigemodi, die über die Möglichkeiten herkömmlicher Oszilloskope hinausgehen. |
| Anschluss | USB 2.0 / 3.0 | Standardisierte Schnittstelle für einfache Verbindung mit PCs und Laptops, ermöglicht Stromversorgung und Datenübertragung. |
| Stromversorgung | Über USB | Kein externes Netzteil erforderlich, was die Portabilität und Anwendungsflexibilität erhöht. |
Anwendungsbereiche und Einsatzmöglichkeiten
Das DIGIL 410-394 USB-Oszilloskop ist ein vielseitiges Werkzeug, das in einer breiten Palette von technischen Disziplinen eingesetzt werden kann. In der Forschung und Entwicklung ermöglicht es die detaillierte Analyse von Prototypen und die Verifizierung von Schaltungsdesigns. Elektronikentwickler nutzen es zur Diagnose von Kommunikationsbussen wie I2C, SPI oder UART, indem sie die Signalübergänge und Timing-Parameter genau beobachten können. Im Bereich der Automatisierungstechnik dient es zur Überwachung von Steuersignalen und zur Fehleranalyse in komplexen Systemen. Auch im akademischen Umfeld bietet es Studierenden und Lehrenden eine zugängliche und leistungsfähige Plattform für praktische Experimente und das Verständnis von Elektrotechnikprinzipien. Im Gegensatz zu älteren Oszilloskop-Modellen, die oft teuer und stationär waren, ermöglicht das USB-Design und die Software-basierte Bedienung eine hohe Flexibilität und Integration in moderne Arbeitsumgebungen, was es zu einer überlegenen Wahl für die heutige Elektronikentwicklung macht.
Anschlüsse und Integration in Ihre Arbeitsumgebung
Die nahtlose Integration des DIGIL 410-394 in Ihren digitalen Workflow wird durch die robuste USB-Verbindung gewährleistet. Diese standardisierte Schnittstelle sorgt nicht nur für eine schnelle und zuverlässige Datenübertragung von den aufgenommenen Signalen zu Ihrem PC oder Laptop, sondern übernimmt auch die Stromversorgung des Geräts. Dies eliminiert die Notwendigkeit eines zusätzlichen Netzteils, was den Aufbau und die Mobilität des Messplatzes erheblich vereinfacht. Die mitgelieferte oder als Download verfügbare PC-Software ist das Herzstück der Bedienung. Sie visualisiert die Signale in Echtzeit, bietet umfangreiche Analysewerkzeuge wie Spektrumanalysen (FFT) und speichert Ihre Messdaten für die spätere Auswertung und Dokumentation. Dies ermöglicht Ihnen, komplexe Signalformen nicht nur zu sehen, sondern auch tiefergehende Einblicke in Frequenzkomponenten und Rauschanteile zu gewinnen. Die Software ist für gängige Betriebssysteme wie Windows optimiert, um eine breite Kompatibilität sicherzustellen.
Präzision und Zuverlässigkeit für kritische Messungen
Die technische Konstruktion des DIGIL 410-394 legt Wert auf höchste Präzision und Zuverlässigkeit. Die sorgfältige Auswahl von Komponenten und die optimierte Schaltungstechnik gewährleisten eine geringe Grundrauschbasis und eine präzise Signalwiedergabe. Die interne Referenzspannung wird mit hoher Genauigkeit kalibriert, um verlässliche Amplitudenmessungen zu ermöglichen. Die Eingangsstufen sind mit Schutzschaltungen versehen, um das Gerät vor Überspannungen zu schützen, was die Langlebigkeit des Oszilloskops auch unter anspruchsvollen Messbedingungen sicherstellt. Die vier unabhängigen Kanäle sind so konzipiert, dass sie eine minimale gegenseitige Beeinflussung aufweisen, was für die simultane Analyse komplexer Systeme unerlässlich ist.
FAQ – Häufig gestellte Fragen zu DIGIL 410-394 – USB-Oszilloskop, 55 MHz, 4 Kanäle
Welche Betriebssysteme werden von der mitgelieferten Software unterstützt?
Die Software für das DIGIL 410-394 USB-Oszilloskop ist in der Regel für die gängigsten Betriebssysteme wie Windows (z.B. Windows 7, 8, 10, 11) optimiert. Detaillierte Informationen zur Kompatibilität entnehmen Sie bitte der Produktseite oder der mitgelieferten Dokumentation.
Ist eine externe Stromversorgung für das DIGIL 410-394 notwendig?
Nein, eine externe Stromversorgung ist nicht notwendig. Das DIGIL 410-394 bezieht seinen Strom über die USB-Verbindung vom angeschlossenen PC oder Laptop.
Wie unterscheidet sich dieses 4-Kanal-Oszilloskop von einfacheren 2-Kanal-Modellen?
Das 4-Kanal-Design des DIGIL 410-394 ermöglicht die gleichzeitige Beobachtung und den Vergleich von vier verschiedenen Signalquellen. Dies ist entscheidend für die Analyse von Mehrkanal-Systemen, Bus-Kommunikationen oder zur Darstellung von Referenzsignalen im Verhältnis zu gemessenen Signalen, was mit 2-Kanal-Oszilloskopen nicht in dieser Tiefe möglich ist.
Kann ich mit dem DIGIL 410-394 auch digitale Signale analysieren?
Ja, das DIGIL 410-394 ist sowohl für die Analyse analoger als auch digitaler Signale geeignet. Die Bandbreite von 55 MHz erlaubt die präzise Erfassung der schnellen Pegelwechsel digitaler Signale.
Welche Art von Trigger-Modi bietet das Oszilloskop?
Das DIGIL 410-394 unterstützt typischerweise eine Reihe von Trigger-Modi, darunter Flankentriggerung (steigend/fallend), oft auch Pulsbreitentriggerung und eventuell spezifischere Modi wie Video-Triggerung, um Signalereignisse exakt auszulösen und zu analysieren.
Ist es möglich, Messergebnisse zu speichern und zu exportieren?
Ja, die mitgelieferte PC-Software des DIGIL 410-394 ermöglicht das Speichern von Wellenformen und Messergebnissen. Diese Daten können in verschiedenen Formaten exportiert werden, um sie in Berichten oder anderen Anwendungen weiterzuverarbeiten.
Welche Art von professionellen Anwendungen sind mit diesem Oszilloskop abgedeckt?
Das DIGIL 410-394 ist ideal für die Fehlersuche in eingebetteten Systemen, die Entwicklung von Kommunikationsschnittstellen, die Audio- und Leistungselektronik, die Automatisierungstechnik und für allgemeine Laborarbeiten, bei denen eine präzise Signalvisualisierung und -analyse erforderlich ist.
