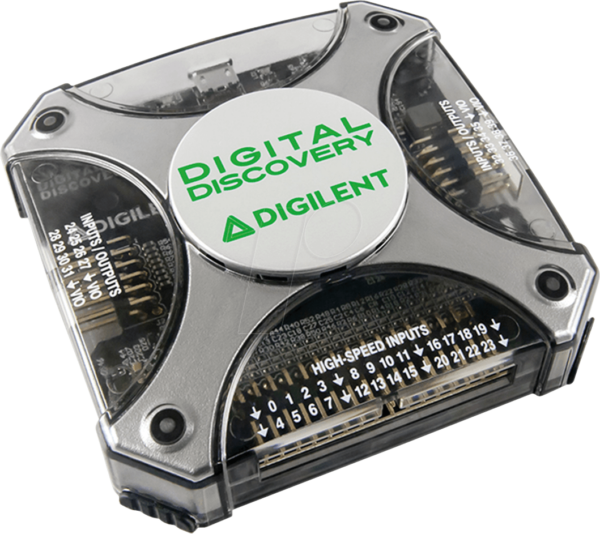

Präzision und Flexibilität für Ihre digitalen Messaufgaben: Der DIGIL 410-338 Logikanalysator
Entwickelt für Elektronik-Enthusiasten, Ingenieure und IT-Profis, die präzise Einblicke in digitale Schaltungen benötigen, löst der DIGIL 410-338 tragbare USB-Logikanalysator und digitale Mustergenerator komplexe Debugging-Aufgaben und Verifizierungsprozesse. Er bietet eine leistungsstarke und gleichzeitig intuitive Lösung, um Kommunikationsprotokolle zu analysieren und digitale Signale zu generieren, und übertrifft damit herkömmliche Oszilloskope bei der detaillierten Untersuchung von Bits und Bytes. Für alle, die auf höchste Genauigkeit bei der Fehlersuche und der Entwicklung digitaler Systeme angewiesen sind, ist dieses Gerät die ideale Ergänzung ihres Werkzeugkastens.
Leistungsmerkmale, die überzeugen: Der Kern des DIGIL 410-338
Der DIGIL 410-338 kombiniert die Funktionalitäten eines hochauflösenden Logikanalysators mit denen eines vielseitigen digitalen Mustergenerators in einem kompakten, USB-betriebenen Gerät. Diese Synergie ermöglicht es Ihnen, sowohl die Reaktionen Ihrer Schaltungen präzise zu analysieren als auch gezielt Testmuster zu erzeugen, um deren Verhalten zu simulieren und zu validieren. Die nahtlose Integration über USB macht ihn sofort einsatzbereit, ohne aufwendige Installationen oder separate Stromversorgungen. Dies ist entscheidend für mobile Einsätze oder wenn Tischfläche begrenzt ist.
Umfassende Analysefähigkeiten für komplexe digitale Systeme
Die Stärke des DIGIL 410-338 liegt in seiner Fähigkeit, eine Vielzahl von digitalen Signalen mit hoher Abtastrate und tiefer Speichertiefe zu erfassen und darzustellen. Dies erlaubt die detaillierte Analyse von Kommunikationsprotokollen wie I2C, SPI, UART und vielen anderen, die in modernen Mikrocontroller-basierten Systemen allgegenwärtig sind.
- Hohe Abtastraten: Ermöglichen die Erfassung schneller digitaler Übergänge und die Vermeidung von Aliasing-Effekten, was zu akkuraten Messergebnissen führt.
- Große Speichertiefe: Erlaubt das Aufzeichnen längerer Signalabschnitte, unerlässlich für die Analyse von Bus-Kommunikation und die Identifizierung seltener Fehler.
- Umfangreiche Protokollunterstützung: Integrierte Dekoder für gängige serielle Protokolle vereinfachen die Interpretation der aufgezeichneten Daten erheblich.
- Flexible Trigger-Optionen: Ermöglichen das gezielte Auslösen von Messungen basierend auf spezifischen Signalzuständen oder Mustersequenzen, was die Fehlersuche beschleunigt.
Vielseitiger digitaler Mustergenerator für anspruchsvolle Tests
Neben seinen Analysefähigkeiten fungiert der DIGIL 410-338 auch als leistungsfähiger digitaler Mustergenerator. Dies ist ein entscheidender Vorteil für Entwicklungs- und Testzwecke, da Sie spezifische Signalmuster erzeugen können, um die Funktionalität Ihrer Schaltungen zu überprüfen oder um externe Komponenten zu simulieren.
- Erzeugung benutzerdefinierter Muster: Erstellen Sie komplexe oder einfache digitale Sequenzen, um spezifische Szenarien zu testen.
- Integration in Testabläufe: Synchronisieren Sie die Mustererzeugung mit der Logikanalyse, um Closed-Loop-Tests durchzuführen.
- Simulation von Peripheriegeräten: Simulieren Sie die Ausgaben von Sensoren oder anderen digitalen Komponenten, um Ihr System im Entwurf zu validieren.
- Effiziente Verifizierung: Verkürzen Sie die Entwicklungszyklen durch automatisiertes Testen und die schnelle Verifizierung von Designänderungen.
Intelligente Software für optimierte Arbeitsabläufe
Die im Lieferumfang enthaltene Software ist intuitiv gestaltet und bietet eine Fülle von Funktionen, die Ihren Arbeitsablauf optimieren. Die Benutzeroberfläche ist klar strukturiert und ermöglicht eine schnelle Einarbeitung, selbst für Anwender mit weniger Erfahrung im Bereich der Logikanalyse.
- Grafische Darstellung: Komplexe digitale Signale werden übersichtlich als Timing-Diagramme dargestellt.
- Farbliche Hervorhebung: Unterschiedliche Kanäle und Logikpegel werden zur besseren Unterscheidung farblich kodiert.
- Speicher- und Exportfunktionen: Speichern Sie Ihre Messungen für spätere Analysen oder exportieren Sie Daten in gängige Formate.
- Anpassbare Anzeigeoptionen: Konfigurieren Sie die Darstellung der Signale und Dekodierer nach Ihren individuellen Bedürfnissen.
Robustheit und Portabilität: Entwickelt für den Feldeinsatz
Das Gehäuse des DIGIL 410-338 ist aus robusten Materialien gefertigt, die eine Langlebigkeit auch bei häufigem Transport gewährleisten. Die kompakte Bauform und die USB-Stromversorgung machen ihn zum idealen Begleiter für Techniker, die vor Ort beim Kunden arbeiten, oder für Entwickler, die flexibel in verschiedenen Umgebungen messen müssen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | DIGIL 410-338 – Tragbarer USB-Logikanalysator und digitaler Mustergenerator |
| Anschlussart | USB (Typ A / Typ C, je nach Modellvariante) |
| Logikanalysator Kanäle | Bis zu 16 digitale Kanäle (konfigurierbar) |
| Maximale Abtastrate (Logikanalysator) | Bis zu 200 MS/s (Mega Samples pro Sekunde) |
| Speichertiefe (Logikanalysator) | Bis zu 4 Giga Samples (geteilt über die Kanäle) |
| Mustergenerator Kanäle | Bis zu 8 digitale Ausgänge |
| Maximale Ausgangsfrequenz (Mustergenerator) | Bis zu 50 MHz (programmierbar) |
| Logikpegel-Kompatibilität | TTL, CMOS, LVCMOS (programmierbar über Software) |
| Unterstützte Protokolle (Dekoder) | I2C, SPI, UART, USB (Basis), JTAG, parallele Busse (konfigurierbar) |
| Stromversorgung | Über USB-Port (5V DC) |
| Betriebssystemkompatibilität (Software) | Windows, macOS, Linux |
| Gehäusematerial | Hochwertiger ABS-Kunststoff mit erhöhter Stoßfestigkeit |
| Abmessungen (ca.) | 120mm x 70mm x 25mm |
| Gewicht (ca.) | 150g |
Optimale Einsatzgebiete und Anwendungsbereiche
Der DIGIL 410-338 ist ein unverzichtbares Werkzeug für eine breite Palette von Anwendungen. Von der Mikrocontroller-Entwicklung über die Fehlersuche in Embedded-Systemen bis hin zur Verifizierung von Kommunikationsschnittstellen – dieses Gerät liefert die notwendigen Einblicke, um Probleme schnell zu identifizieren und zu lösen.
- Entwicklung von Embedded-Systemen: Überwachung und Analyse der Kommunikation zwischen Mikrocontrollern und Peripheriegeräten.
- Fehlersuche in digitalen Schaltungen: Identifizierung von Timing-Problemen, Glitches oder fehlerhaften Datenübertragungen.
- Schulungs- und Lehrmittel: Ideal für Universitäten und technische Schulen zur Vermittlung von Prinzipien der digitalen Logik und Bussysteme.
- Entwicklung von IoT-Geräten: Analyse der komplexen Kommunikationsprotokolle, die in vernetzten Geräten zum Einsatz kommen.
- Reverse Engineering: Verständnis und Dokumentation unbekannter digitaler Schnittstellen.
- Qualitätssicherung und Produktionstests: Automatisierte Überprüfung der korrekten Funktionalität digitaler Komponenten.
Warum der DIGIL 410-338 die überlegene Wahl ist
Im Vergleich zu herkömmlichen Oszilloskopen, die primär für analoge Signale konzipiert sind, bietet der DIGIL 410-338 eine spezialisierte und wesentlich effizientere Lösung für digitale Messungen. Die tiefe Protokollanalyse, die Fähigkeit, klare Timing-Diagramme digitaler Signale zu erzeugen, und die integrierte Mustergenerator-Funktion machen ihn zu einem dedizierten Werkzeug, das in seiner Klasse seinesgleichen sucht. Die USB-basierte Konnektivität und die mitgelieferte leistungsfähige Software setzen neue Maßstäbe für Benutzerfreundlichkeit und Flexibilität im Bereich der digitalen Messtechnik.
FAQ – Häufig gestellte Fragen zu DIGIL 410-338 – Tragbarer USB-Logikanalysator und digitaler Mustergenerator
Benötige ich spezielle Treiber für die Installation des DIGIL 410-338?
Nein, die mitgelieferte Software ist so konzipiert, dass sie Plug-and-Play-Funktionalität bietet. In den meisten Betriebssystemen werden die notwendigen Treiber automatisch installiert, sobald das Gerät über USB verbunden wird. Dies minimiert den Einrichtungsaufwand und ermöglicht einen schnellen Start.
Ist die Software des Logikanalysators auch für ältere Betriebssysteme verfügbar?
Die aktuelle Software-Version ist für moderne Betriebssysteme wie Windows 10 und 11, aktuelle macOS-Versionen und gängige Linux-Distributionen optimiert. Für spezifische ältere Betriebssysteme empfehlen wir, die Systemanforderungen auf unserer Produktseite oder im Support-Bereich zu prüfen.
Wie gut ist die Präzision bei der Analyse sehr schneller digitaler Signale?
Der DIGIL 410-338 bietet Abtastraten von bis zu 200 MS/s, was eine präzise Erfassung von schnellen digitalen Übergängen ermöglicht. Die hohe Speichertiefe von bis zu 4 Giga Samples stellt sicher, dass auch detaillierte Signalverläufe und zeitkritische Ereignisse vollständig erfasst und analysiert werden können, ohne dass Informationen verloren gehen.
Kann der DIGIL 410-338 auch für die Analyse von analogen Signalen verwendet werden?
Nein, der DIGIL 410-338 ist speziell als digitaler Logikanalysator und Mustergenerator konzipiert. Für die Analyse von analogen Signalen ist ein Oszilloskop erforderlich.
Welche Arten von digitalen Signalen kann der Mustergenerator erzeugen?
Der Mustergenerator kann eine breite Palette von digitalen Signalformen und Sequenzen erzeugen, einschließlich einfacher Rechteckwellen, komplexer bitweiser Muster, synchronisierter Pulsfolgen und benutzerdefinierter sequenzieller Ausgaben. Die genauen Spezifikationen sind in der Produktdatenblatt und der Software dokumentiert.
Wie wird die Stromversorgung des Geräts gewährleistet?
Das Gerät wird ausschließlich über den USB-Port mit Strom versorgt. Dies eliminiert die Notwendigkeit einer externen Stromquelle und macht das Gerät besonders portabel und einfach zu bedienen, da es direkt vom Computer mit Strom versorgt wird, an den es angeschlossen ist.
Sind die Kabel und Sonden im Lieferumfang enthalten?
Ja, der Lieferumfang umfasst in der Regel alle notwendigen Anschlusskabel und Sonden, um das Gerät direkt nach Erhalt nutzen zu können. Detaillierte Informationen zum Lieferumfang entnehmen Sie bitte der Produktverpackung oder der Artikelliste auf der Lan.de Webseite.
