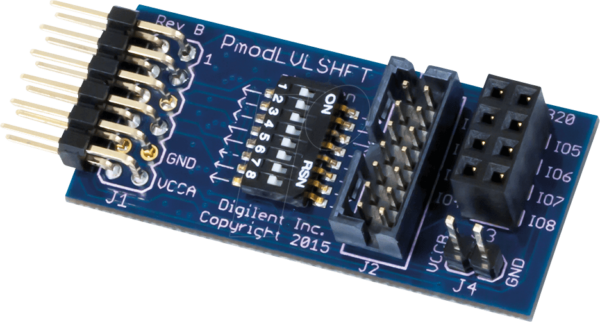

DIGIL 410-320 – Pmod LVLSHFT: Logischer Pegelumsetzer – Nahtlose Signalintegration für anspruchsvolle Elektronikprojekte
Der DIGIL 410-320 – Pmod LVLSHFT ist die essenzielle Komponente für jeden Entwickler, der mit Mikrocontrollern und Logikschaltungen unterschiedlicher Spannungsebenen arbeitet. Dieses präzise gefertigte Modul überbrückt mühelos die Lücke zwischen Systemen mit 3.3V und 5V Logikpegeln, und eliminiert somit potenzielle Schäden und Kommunikationsfehler. Ideal für Maker, Ingenieure und Bastler, die komplexe Embedded-Systeme mit diversen Schnittstellen und Komponenten integrieren müssen.
Maximale Kompatibilität und Schutz durch fortschrittliche Pegelumsetzung
Herkömmliche Ansätze zur Pegelumsetzung erfordern oft multiple diskrete Bauteile, aufwendige Schaltungsdesigns oder sind anfällig für Signalverfälschungen. Der DIGIL 410-320 – Pmod LVLSHFT hingegen bietet eine integrierte, hochzuverlässige Lösung, die speziell dafür entwickelt wurde, die Spannungsunterschiede zwischen verschiedenen digitalen Systemen zu nivellieren. Er schützt empfindliche 3.3V Komponenten vor den höheren Spannungen von 5V Logik und ermöglicht gleichzeitig eine reibungslose Kommunikation in beide Richtungen. Dies resultiert in robusteren, zuverlässigeren und einfacher zu realisierenden Schaltungen, die den Anforderungen moderner Elektronik gerecht werden.
Technische Überlegenheit und Anwendungsvielfalt
Das Pmod LVLSHFT Modul basiert auf hochmodernen bidirektionalen Level-Shifter-ICs, die eine schnelle und verlustfreie Signalübertragung gewährleisten. Es unterstützt eine breite Palette von Kommunikationsprotokollen wie I2C, SPI und UART, ohne dass zusätzliche Konfigurationen erforderlich sind. Dies macht es zu einer universellen Lösung für die Integration von Sensoren, Displays, Speicherchips und anderen Peripheriegeräten mit unterschiedlichen Spannungsanforderungen an Ihren Mikrocontroller. Die Implementierung von Pull-up-Widerständen auf beiden Seiten sorgt für stabile Signalzustände und verhindert unerwünschte Schwingungen.
Hauptvorteile des DIGIL 410-320 – Pmod LVLSHFT
- Bidirektionale Signalübertragung: Ermöglicht den reibungslosen Datenaustausch zwischen Systemen mit unterschiedlichen Logikpegeln (3.3V und 5V) in beide Richtungen.
- Robustheit und Zuverlässigkeit: Schützt empfindliche Komponenten vor Überspannung und gewährleistet stabile Signalintegrität für zuverlässige Systemfunktionen.
- Hohe Geschwindigkeit: Bietet eine schnelle Signalübertragung, die für zeitkritische Anwendungen und komplexe Kommunikationsprotokolle unerlässlich ist.
- Universelle Kompatibilität: Unterstützt gängige digitale Kommunikationsprotokolle wie I2C, SPI und UART, was die Integration einer Vielzahl von Peripheriegeräten ermöglicht.
- Einfache Implementierung: Das Pmod-Interface ermöglicht eine problemlose Steckverbindung mit kompatiblen Entwicklungsboards, ohne komplexe Verdrahtung.
- Platzsparendes Design: Kompakte Bauform minimiert den Platzbedarf auf Ihrer Prototypenplatine oder in Ihrem Endprodukt.
- Fehlerrredudanz: Reduziert das Risiko von Hardware-Schäden und Fehlfunktionen, die durch inkompatible Logikpegel verursacht werden können.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Modellbezeichnung | DIGIL 410-320 – Pmod LVLSHFT |
| Funktion | Logischer Pegelumsetzer |
| Spannungsbereich (Low-Side) | 1.65V bis 3.6V |
| Spannungsbereich (High-Side) | 3.0V bis 5.5V |
| Typ der Pegelumsetzung | Bidirektional |
| Anzahl der Kanäle | 8 |
| Integrierte Pull-up-Widerstände | Ja, konfiguriert |
| Kommunikationsprotokolle | Universell, inkl. I2C, SPI, UART |
| Schnittstellenstandard | Pmod (Peripheral Module) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen (L x B x H) | Ca. 25.4mm x 20.32mm x 5mm (Standard Pmod Formfaktor) |
| Konformität | RoHS-konform |
| Anwendungsgebiete | Embedded Systems, IoT-Entwicklung, Prototyping, Signalaufbereitung |
Präzision und Zuverlässigkeit für Ihre Schaltkreise
Der DIGIL 410-320 – Pmod LVLSHFT wurde entwickelt, um den höchsten Ansprüchen an Präzision und Zuverlässigkeit gerecht zu werden. Die Auswahl der Komponenten erfolgt unter strengen Qualitätsrichtlinien, um eine lange Lebensdauer und konsistente Leistung zu gewährleisten. Die bidirektionale Funktionalität jedes Kanals vermeidet die Notwendigkeit von Richtungssignalen und vereinfacht die Schaltungsarchitektur erheblich. Dies ist besonders vorteilhaft in Multidirektionalen Bussystemen wie I2C, wo sowohl Master als auch Slave Daten senden und empfangen können.
Die integrierten Pull-up-Widerstände sind so dimensioniert, dass sie eine optimale Signalform für die meisten Anwendungen gewährleisten. Sie können jedoch bei Bedarf durch externe Widerstände ersetzt oder ergänzt werden, um spezifische Kommunikationsanforderungen zu erfüllen. Diese Flexibilität macht das Modul zu einer äußerst anpassungsfähigen Lösung für eine breite Palette von Projekten.
Einfache Integration dank Pmod-Standard
Das Pmod-Format ist ein etablierter Standard für modulare Erweiterungen, der eine einfache und standardisierte Verbindung mit kompatiblen Entwicklungsboards von Digilent und anderen Herstellern ermöglicht. Das DIGIL 410-320 – Pmod LVLSHFT passt nahtlos in jedes Pmod-kompatible Gehäuse oder Board, was den Integrationsprozess beschleunigt und den Aufwand für die Hardware-Entwicklung reduziert. Anstatt sich mit komplexen Lötverbindungen und Signalrouting zu befassen, können Sie sich auf die Funktionalität Ihrer Anwendung konzentrieren.
Umfassende Anwendungsfälle
Dieser logische Pegelumsetzer ist unverzichtbar für Projekte, die Komponenten mit unterschiedlichen Spannungsniveaus kombinieren. Beispiele hierfür sind:
- Verbindung eines 3.3V Mikrocontrollers (z.B. ESP32, Raspberry Pi Pico) mit 5V Sensoren oder Aktoren.
- Integration von 5V Logikbausteinen in einem 3.3V System.
- Kommunikation zwischen verschiedenen Mikrocontroller-Plattformen mit unterschiedlichen Spannungsstandards.
- Datenübertragung über lange Distanzen, wo Spannungsanpassung die Signalintegrität verbessert.
- Aufbau von IoT-Geräten mit einer Mischung aus modernen Low-Voltage-Sensoren und älteren High-Voltage-Modulen.
Die Fähigkeit, 8 Kanäle gleichzeitig umzusetzen, bietet eine hohe Flexibilität für Projekte mit vielen parallelen Datenleitungen.
FAQ – Häufig gestellte Fragen zu DIGIL 410-320 – Pmod LVLSHFT: Logischer Pegelumsetzer
Was genau ist ein logischer Pegelumsetzer und wofür wird er benötigt?
Ein logischer Pegelumsetzer ist eine elektronische Schaltung, die dazu dient, die Spannungspegel von digitalen Signalen anzupassen. Er wird benötigt, wenn zwei elektronische Geräte oder Module mit unterschiedlichen Spannungsbereichen für ihre digitale Logik miteinander kommunizieren müssen. Ohne ihn könnten falsche Spannungspegel zu Fehlfunktionen oder sogar zur Beschädigung der Geräte führen.
Kann der DIGIL 410-320 – Pmod LVLSHFT auch Signale von 5V auf 3.3V umsetzen?
Ja, der DIGIL 410-320 – Pmod LVLSHFT ist ein bidirektionaler Pegelumsetzer. Das bedeutet, er kann Signale sowohl von niedrigeren Spannungsbereichen (z.B. 3.3V) auf höhere (z.B. 5V) als auch umgekehrt von höheren auf niedrigere Spannungsbereiche umsetzen. Dies macht ihn äußerst vielseitig einsetzbar.
Welche Kommunikationsprotokolle werden von diesem Modul unterstützt?
Das Modul ist universell für die meisten digitalen Kommunikationsprotokolle ausgelegt, die auf Signalpegeln basieren. Dazu gehören insbesondere serielle Protokolle wie I2C, SPI und UART, aber auch parallele digitale Schnittstellen sind kompatibel, solange die Spannungspegel angepasst werden müssen.
Ist das Modul mit allen Mikrocontrollern kompatibel, die 3.3V oder 5V Logik verwenden?
Grundsätzlich ja. Solange Ihr Mikrocontroller oder ein anderes Gerät eine digitale Schnittstelle hat, die mit einem Spannungsbereich von 1.65V bis 3.6V oder 3.0V bis 5.5V arbeitet und Sie diese mit einem Gerät des jeweils anderen Spannungsbereichs verbinden möchten, ist dieses Modul geeignet. Der Pmod-Anschluss ist der physische Standard für die Verbindung.
Was bedeutet die Bezeichnung „bidirektional“ bei diesem Pegelumsetzer?
Bidirektional bedeutet, dass die Signalübertragung in beide Richtungen gleichzeitig oder nacheinander erfolgen kann, ohne dass eine separate Steuerung der Richtung erforderlich ist. Bei einer I2C-Kommunikation beispielsweise, bei der sowohl Daten gesendet als auch empfangen werden, ist diese bidirektionale Fähigkeit essentiell und vereinfacht die Schaltung erheblich.
Wie viele unabhängige Kanäle bietet das DIGIL 410-320 – Pmod LVLSHFT?
Das DIGIL 410-320 – Pmod LVLSHFT verfügt über 8 unabhängige Kanäle zur Pegelumsetzung. Jeder dieser Kanäle kann separat für die Übertragung eines einzelnen digitalen Signals verwendet werden.
Muss ich externe Pull-up-Widerstände verwenden, wenn ich das Modul nutze?
Das Modul verfügt über integrierte Pull-up-Widerstände, die für die meisten Standardanwendungen ausreichend sind. In einigen spezifischen Fällen, z.B. bei sehr hohen Taktfrequenzen oder der Notwendigkeit von sehr spezifischen Buskapazitäten, kann es sinnvoll sein, externe Pull-up-Widerstände zu verwenden. Die Dokumentation des Moduls gibt hierzu weitere Hinweise.
