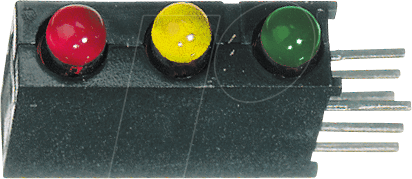

Hochwertiger Ampel-LED-Baustein für präzise Signalgebung: DIAL 564-0100-13
Sie benötigen eine zuverlässige und visuell klare Signalgebung für Ihre technischen Projekte, Steuerungen oder Anzeigeanwendungen? Der DIAL 564-0100-13 Ampel-LED-Baustein in Rot, Gelb und Grün bietet Ihnen die perfekte Lösung. Mit seiner kompakten Bauform und den definierten Lichtspezifikationen ist dieser Baustein ideal für Ingenieure, Entwickler und Technikbegeisterte, die Wert auf Präzision und Langlebigkeit legen.
Überlegene Sichtbarkeit und Signalintegrität
Der DIAL 564-0100-13 übertrifft herkömmliche Signalgebungslösungen durch seine spezifisch ausgewählten Leuchtdioden. Die einzelnen Farben sind auf Klarheit und Erkennbarkeit optimiert, was für die schnelle Interpretation von Statusinformationen unerlässlich ist. Die hohe Leuchtdichte von 12,6 mcd gewährleistet, dass die Signale auch unter variierenden Lichtverhältnissen gut wahrnehmbar sind. Im Gegensatz zu einfachen Leuchtmitteln bietet dieser Ampel-LED-Baustein eine integrierte und standardisierte Lösung, die den Aufbau komplexer Schaltungen vereinfacht und die Fehleranfälligkeit reduziert.
Innovative Technologie für anspruchsvolle Anwendungen
Dieses spezielle Ampel-LED-Modul nutzt fortschrittliche Halbleitertechnologie, um eine konsistente und effiziente Lichtemission zu gewährleisten. Die Farbwiedergabe ist präzise abgestimmt, um eine eindeutige Unterscheidung zwischen Rot, Gelb und Grün zu ermöglichen, was besonders in sicherheitskritischen Systemen von Bedeutung ist. Die optimierte Abstrahlcharakteristik von 60° sorgt für eine gleichmäßige Ausleuchtung des Sichtfeldes und verhindert unerwünschte Reflexionen oder tote Winkel, die bei minderwertigen Komponenten auftreten können.
Technische Spezifikationen und Vorteile
- Präzise Farbwiedergabe: Rot, Gelb und Grün mit klar definierten Wellenlängen für eindeutige Signalisierung.
- Hohe Leuchtdichte: 12,6 mcd für exzellente Sichtbarkeit auch bei hellem Umgebungslicht.
- Optimale Abstrahlcharakteristik: 60° Winkel für eine breite und gleichmäßige Ausleuchtung.
- Kompakte Bauform: 3 mm Durchmesser ermöglicht Integration in platzbeschränkte Designs.
- Langlebigkeit und Zuverlässigkeit: Gefertigt für den professionellen Einsatz mit langer Betriebszeit.
- Standardisierte Schnittstellen: Einfache Integration in bestehende Elektroniksysteme und Steuerungen.
- Energieeffizienz: Moderne LED-Technologie für geringen Stromverbrauch.
Hochwertige Materialien und Verarbeitung
Der DIAL 564-0100-13 Ampel-LED-Baustein wird unter höchsten Qualitätsstandards gefertigt. Dies garantiert nicht nur eine herausragende Leistung, sondern auch eine außergewöhnliche Robustheit. Die verwendeten Materialien sind auf Beständigkeit gegenüber Umwelteinflüssen und mechanischer Belastung ausgelegt, was eine zuverlässige Funktion über lange Betriebszeiten hinweg sicherstellt.
Einsatzmöglichkeiten: Wo Präzision zählt
Die Vielseitigkeit des DIAL 564-0100-13 ermöglicht seinen Einsatz in einer breiten Palette von anspruchsvollen Anwendungen:
- Industrielle Automatisierung: Als Statusanzeige an Maschinen, Fertigungsstraßen und in Leitwarten zur Überwachung von Produktionsprozessen.
- Verkehrstechnik: Integration in Modelle von Ampelanlagen für Ausbildungszwecke oder als Komponente in spezialisierten Verkehrsleitsystemen.
- Prototypenbau und Elektronikentwicklung: Zur optischen Rückmeldung von Steuerzuständen in komplexen Schaltungen und Geräten.
- Signal- und Anzeigetafeln: Für individuelle Lösungen im Bereich der Informationsanzeige, wo klare und deutliche Signale benötigt werden.
- Modellbau und Simulation: Zur realistischen Darstellung von Ampelsignalen in funktionalen Modellen.
- Sicherheitssysteme: Zur Anzeige von Alarmzuständen oder Betriebsmodi in sicherheitsrelevanten Umgebungen.
Detailinformationen zu den LEDs
Die drei integrierten LEDs des DIAL 564-0100-13 sind sorgfältig ausgewählt, um die typischen Anforderungen an Ampelsignale zu erfüllen:
- Rote LED: Signalisiert Stopp, Gefahr oder eine Fehlfunktion. Die Wellenlänge ist optimiert, um maximale Aufmerksamkeit zu erregen und als Warnsignal zu dienen.
- Gelbe LED: Steht für Vorsicht, Bereitschaft oder eine bevorstehende Änderung. Die mittlere Wellenlänge bietet einen guten Kompromiss zwischen Sichtbarkeit und psychologischer Wirkung.
- Grüne LED: Zeigt Freigabe, Betriebsbereitschaft oder Erfolg an. Die Wellenlänge ist so gewählt, dass sie für die meisten Betrachter gut unterscheidbar ist.
Die Angabe von 12,6 mcd (Millicandela) als Leuchtdichte bezieht sich auf die Intensität des emittierten Lichts. Dieser Wert ist ein wichtiger Indikator für die Helligkeit der Diode und damit für ihre Erkennbarkeit, insbesondere im Vergleich zu Umgebungslicht. Eine höhere mcd-Zahl bedeutet ein stärkeres, klareres Signal.
Tabelle: Produktmerkmale im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | DIAL |
| Modellnummer | 564-0100-13 |
| Typ | Ampel-LED-Baustein |
| Farben | Rot, Gelb, Grün |
| Durchmesser | 3 mm |
| Leuchtdichte (typisch) | 12,6 mcd (pro Farbe) |
| Abstrahlwinkel | 60° |
| Technologie | Hochleistungs-LEDs |
| Anschlusstyp | Standard-Pins für Lötverbindungen oder Steckfassungen |
| Betriebsspannung | Standard-Spannungsbereiche für LEDs (typischerweise 2-3V, abhängig von Farbe und benötigtem Vorwiderstand) |
| Temperaturbereich | Geeignet für gängige industrielle und Hobby-Elektronik-Umgebungen; genaue Spezifikationen für Extremtemperaturen sind modellabhängig und sollten im Datenblatt geprüft werden. |
| Material der Optik | Hochtransparentes, langlebiges Polycarbonat oder ähnliches Polymer, optimiert für Lichtdurchlässigkeit und diffuse Streuung. |
Häufig gestellte Fragen zu DIAL 564-0100-13 – Ampel-LED-Baustein, rot/gelb/grün, 3 mm, 12,6 mcd, 60°
Kann dieser LED-Baustein direkt an eine 5V-Stromversorgung angeschlossen werden?
Nein, die LEDs des DIAL 564-0100-13 benötigen in der Regel eine niedrigere Betriebsspannung (typischerweise zwischen 2V und 3V, je nach Farbe). Um sie sicher an eine 5V-Quelle anzuschließen, müssen passende Vorwiderstände (Strombegrenzungswiderstände) für jede einzelne Farbe berechnet und integriert werden, um Schäden an den LEDs zu vermeiden. Die genauen Widerstandswerte hängen von der gewünschten Stromstärke und der spezifischen Vorwärtsspannung der LEDs ab.
Wie wird die Farbe Rot, Gelb und Grün angesteuert?
Der Ampel-LED-Baustein verfügt über separate Anschlüsse für die roten, gelben und grünen LEDs. Sie werden unabhängig voneinander angesteuert, indem die entsprechenden Pins mit der Stromquelle und der Masse (oder dem Steuersignal) verbunden werden, jeweils mit dem notwendigen Vorwiderstand. Dies ermöglicht die dynamische Schaltung einzelner Farben oder beliebiger Kombinationen.
Ist die Leuchtdichte von 12,6 mcd für den Außeneinsatz ausreichend?
Die Leuchtdichte von 12,6 mcd ist ein guter Wert für viele Anwendungen, insbesondere für den Innenbereich oder gut geschützte Außeneinsätze, bei denen direkte Sonneneinstrahlung minimiert ist. Für den dauerhaften Einsatz unter direkter Sonneneinstrahlung oder in Umgebungen mit starkem Streulicht könnte eine höhere Leuchtdichte erforderlich sein, um eine optimale Sichtbarkeit zu gewährleisten. Überprüfen Sie für kritische Außenanwendungen ggf. die Datenblätter für spezifische Leuchtdichtewerte bei verschiedenen Strömen und die Eignung.
Welche Art von Gehäuse ist für diesen LED-Baustein am besten geeignet?
Der DIAL 564-0100-13 ist ein kompakter LED-Baustein mit einem Durchmesser von 3 mm. Er kann direkt in eine Leiterplatte (PCB) eingelötet oder in dafür vorgesehene Montagebohrungen oder Fassungen integriert werden. Für eine schützende und ästhetische Einbettung können Sie ein passendes Gehäuse aus Kunststoff oder Metall verwenden, das Aussparungen für die LEDs bietet und die Montage erleichtert.
Wie groß ist die Lebensdauer dieser LEDs?
Hochwertige LEDs, wie sie in diesem Baustein verwendet werden, haben typischerweise eine sehr lange Lebensdauer, oft im Bereich von 50.000 bis 100.000 Betriebsstunden oder mehr. Die tatsächliche Lebensdauer kann jedoch von Faktoren wie der Betriebstemperatur, dem Betriebsstrom und der Qualität der Ansteuerung abhängen. Bei ordnungsgemäßer Anwendung können Sie mit einer zuverlässigen Funktionalität über viele Jahre rechnen.
Kann der Abstrahlwinkel von 60° durch zusätzliche Optiken verändert werden?
Ja, der 60° Abstrahlwinkel ist ein guter Ausgangspunkt für eine breite Signalverteilung. Wenn eine engere Fokussierung oder eine breitere Streuung gewünscht ist, können externe Optiken wie Linsen, Reflektoren oder Diffusoren verwendet werden. Diese können die Lichtverteilung entsprechend den spezifischen Anforderungen der Anwendung anpassen.
Ist dieser LED-Baustein gegen elektrostatische Entladung (ESD) geschützt?
Moderne LEDs, insbesondere solche für professionelle Anwendungen, verfügen oft über eine gewisse eingebaute ESD-Robustheit. Dennoch ist es ratsam, bei der Handhabung von Elektronikkomponenten generell Vorsichtsmaßnahmen gegen elektrostatische Entladung zu treffen, wie z.B. die Verwendung eines antistatischen Armbands und einer Arbeitsunterlage, um eine Beschädigung der empfindlichen Bauteile zu vermeiden.
