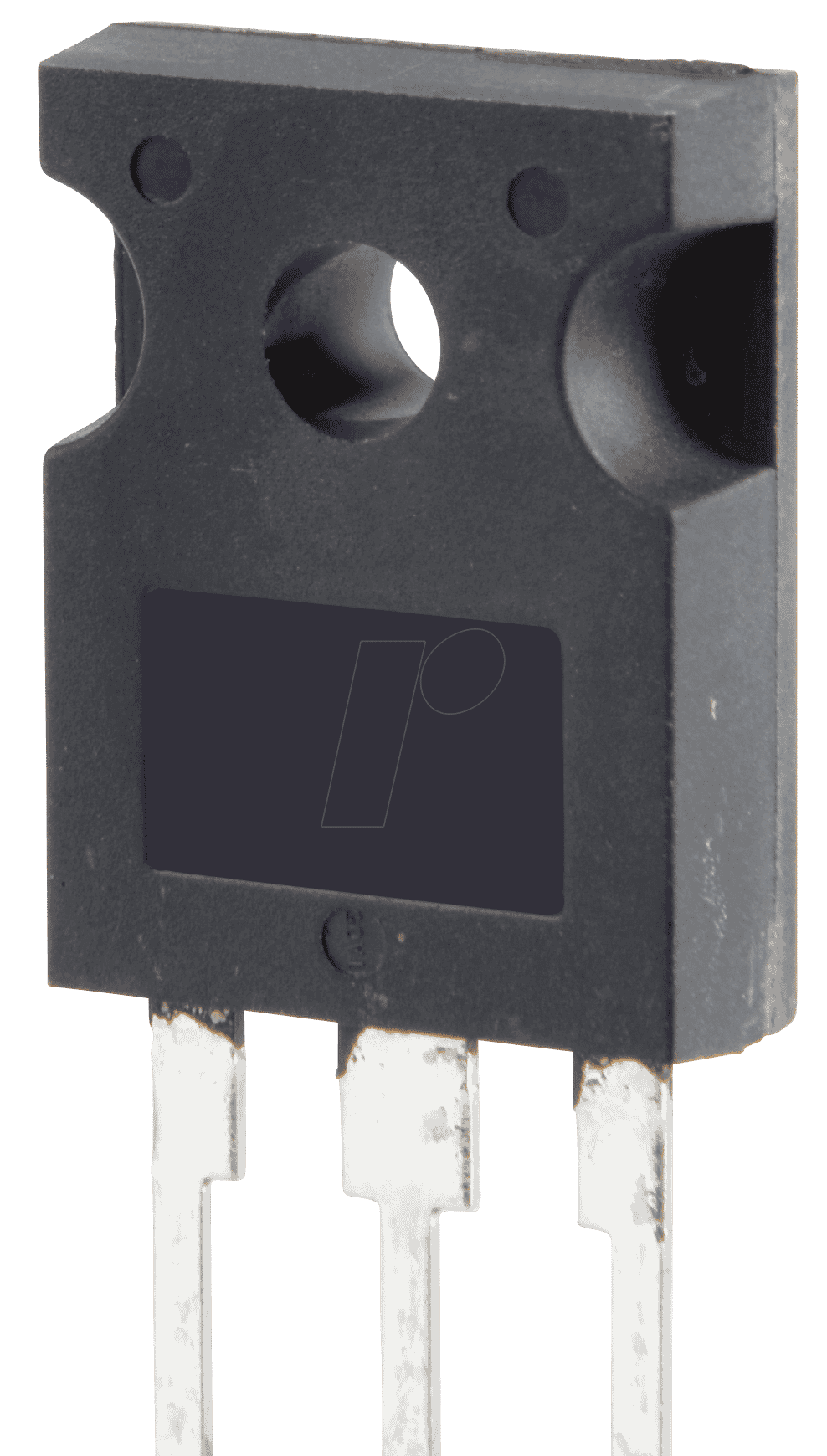

DG75X07T2L – IGBT-Transistor: Maximale Leistung und Zuverlässigkeit für anspruchsvolle Schaltanwendungen
Der DG75X07T2L N-Kanal IGBT-Transistor ist die essenzielle Komponente für Ingenieure und Entwickler, die robuste und effiziente Lösungen für Hochleistungsanwendungen in der Leistungselektronik suchen. Dieses Bauteil überwindet die Grenzen herkömmlicher Transistoren, indem es die hohe Stromtragfähigkeit von bipolaren Transistoren mit der schnellen Schaltgeschwindigkeit von Feldeffekttransistoren kombiniert und so eine überlegene Performance in kritischen Systemen garantiert.
Leistungsoptimierung für kritische Anwendungen
Der DG75X07T2L wurde speziell entwickelt, um die Effizienz und Zuverlässigkeit in Anwendungen zu maximieren, die eine präzise und schnelle Steuerung hoher Spannungen und Ströme erfordern. Seine herausragende Fähigkeit, hohe Spannungen von bis zu 650 V zu bewältigen und Ströme von 90 A zu schalten, gepaart mit einer maximalen Verlustleistung von 428 W, macht ihn zur idealen Wahl für anspruchsvolle Schaltungen.
Überlegene Vorteile des DG75X07T2L im Vergleich zu Standardlösungen
- Höhere Spannungsfestigkeit: Mit 650 V bietet der DG75X07T2L eine signifikant höhere Sicherheit und Flexibilität bei der Gestaltung von Stromversorgungen und Wandlersystemen, die mit Netzspannungen arbeiten oder Spitzenbelastungen aufweisen. Dies reduziert das Risiko von Durchschlägen und erhöht die Lebensdauer der gesamten Schaltung.
- Deutlich höhere Stromtragfähigkeit: 90 A ermöglichen den Einsatz in Anwendungen mit hoher Leistungsdichte, wo Standard-IGBTs an ihre Grenzen stoßen würden. Dies erlaubt die Konzeption kompakterer und leistungsfähigerer Systeme.
- Optimiertes thermisches Management: Die hohe Verlustleistung von 428 W impliziert, dass das Bauteil auch unter Volllast effizient arbeitet. In Verbindung mit dem TO-247-Gehäuse wird eine effektive Wärmeableitung gewährleistet, was thermische Überlastungen verhindert und die Betriebssicherheit erhöht.
- Schnelle Schaltgeschwindigkeiten: Als IGBT kombiniert er die Vorteile von MOSFETs und Bipolartransistoren, was zu schnelleren Schaltzeiten führt. Dies ist entscheidend für die Reduzierung von Schaltverlusten und die Erhöhung der Gesamteffizienz in Frequenzumrichtern, USVs und anderen schnellen Schaltern.
- Robuste Konstruktion und Zuverlässigkeit: Der TO-247-Formfaktor ist ein Industriestandard für Hochleistungsbauteile, der für seine Robustheit und gute Wärmeableitung bekannt ist.
Anwendungsbereiche und Einsatzgebiete
Der DG75X07T2L ist prädestiniert für eine breite Palette von Anwendungen, bei denen hohe Leistung, Effizienz und Zuverlässigkeit im Vordergrund stehen:
- Industrielle Stromversorgungen: Schaltnetzteile, Gleichstromversorgungen und Hochspannungsgleichrichter.
- Antriebstechnik: Frequenzumrichter für Elektromotoren in Industrieanlagen, Aufzügen und Elektrofahrzeugen.
- Erneuerbare Energien: Wechselrichter für Solaranlagen und Windkraftanlagen, Energieeinspeisung ins Netz.
- Unterbrechungsfreie Stromversorgungen (USVs): Hochleistungs-Wechselrichter für kritische Infrastrukturen.
- Induktionsheizungen und Schweißgeräte: Leistungsstarke Schaltmodule für hohe Frequenzen und Ströme.
- Beleuchtungstechnik: Professionelle LED-Treiber und Vorschaltgeräte.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | N-Kanal IGBT-Transistor | Optimiert für positive Logiksteuerung und bietet exzellente Schaltleistung. |
| Spannungsfestigkeit (Vces) | 650 V | Bietet hohe Sicherheit gegen Spannungsspitzen und ermöglicht den Einsatz in Netzspannungsanwendungen und darüber hinaus. |
| Dauerstrom (Ic) | 90 A | Ermöglicht die Ansteuerung von Verbrauchern mit hohem Strombedarf, reduziert die Anzahl paralleler Bauteile und spart Platz. |
| Verlustleistung (Ptot) | 428 W | Indiziert eine hohe Effizienz auch unter Last, was geringere Kühlungsanforderungen bedeuten kann. |
| Gehäuseform | TO-247 | Ein robustes, metallbasiertes Gehäuse, das für seine hervorragende Wärmeableitung und mechanische Stabilität bekannt ist. Ideal für Hochstromanwendungen. |
| Schaltfrequenz | Optimiert für schnelle Schaltvorgänge | Reduziert Schaltverluste und ermöglicht höhere Wirkungsgrade in dynamischen Systemen wie Frequenzumrichtern. |
| Gate-Ladung (Qg) | Typisch gering für schnelle Schaltvorgänge | Erleichtert die Ansteuerung durch den Gate-Treiber und minimiert den Energieaufwand für das Schalten. |
| Sättigungsspannung (Vce(sat)) | Niedrig gehalten | Reduziert die leitungsbedingten Verluste im eingeschalteten Zustand, was die Effizienz des Gesamtsystems steigert. |
Das TO-247 Gehäuse: Ein Synonym für Leistung und Haltbarkeit
Das TO-247-Gehäuse des DG75X07T2L ist kein Zufall. Es ist die bewährte Wahl für Hochleistungsanwendungen in der Leistungselektronik. Die metallische Rückseite des Gehäuses dient als effiziente Schnittstelle zur Kühlung, sei es durch direkten Kontakt mit einem Kühlkörper oder über Wärmeleitpaste. Dies ist entscheidend, um die Betriebstemperatur des Transistors auch unter extremer Belastung im zulässigen Bereich zu halten. Die solide Bauweise des TO-247 gewährleistet zudem eine hohe mechanische Stabilität und Widerstandsfähigkeit gegen Vibrationen, was die Langzeitzuverlässigkeit in industriellen Umgebungen unterstreicht.
Fortschrittliche IGBT-Technologie für gesteigerte Effizienz
Die Insulated Gate Bipolar Transistor (IGBT)-Technologie, die im DG75X07T2L zum Einsatz kommt, ist ein Paradebeispiel für die Verschmelzung zweier fundamentaler Halbleiterkonzepte: der leichten Ansteuerung eines MOSFETs und der hohen Stromtragfähigkeit eines Bipolartransistors. Diese Symbiose ermöglicht eine präzise und schnelle Steuerung von hohen Leistungen. Die N-Kanal-Konfiguration des DG75X07T2L bietet dabei Vorteile in Bezug auf die Ladungsträgerinjektion und damit oft eine geringere Sättigungsspannung (Vce(sat)) im Vergleich zu P-Kanal-Varianten, was die Leitungsverluste weiter minimiert. Dies ist ein entscheidender Faktor für die Steigerung des Gesamtwirkungsgrads in energieintensiven Systemen.
Der DG75X07T2L: Ein Baustein für zukunftssichere Systeme
Bei der Entwicklung von Systemen, die über Jahre hinweg zuverlässig und effizient arbeiten müssen, ist die Wahl der Kernkomponenten von fundamentaler Bedeutung. Der DG75X07T2L IGBT-Transistor bietet nicht nur die erforderliche Leistung für heutige Anforderungen, sondern auch die Reserven für zukünftige Entwicklungen und Leistungssteigerungen. Seine hohe Spannungs- und Stromfestigkeit sowie seine optimierte Schaltcharakteristik machen ihn zu einer Investition in die Langlebigkeit und Leistungsfähigkeit Ihrer elektronischen Schaltungen. Verabschieden Sie sich von Kompromissen bei der Leistung und setzen Sie auf die bewährte Technologie und die herausragenden Spezifikationen des DG75X07T2L.
FAQ – Häufig gestellte Fragen zu DG75X07T2L – IGBT-Transistor, N-Kanal, 650 V, 90 A, 428 W, TO-247
Was ist die primäre Anwendung für den DG75X07T2L?
Der DG75X07T2L ist ideal für Hochleistungsanwendungen in der Leistungselektronik, wie z.B. Frequenzumrichter für industrielle Motoren, Hochleistungs-Schaltnetzteile, erneuerbare Energiequellen (Solar- und Windkraftanlagen) und USVs, wo eine hohe Spannungs- und Strombelastbarkeit sowie effiziente Schaltvorgänge gefordert sind.
Warum ist das TO-247-Gehäuse für diesen Transistor wichtig?
Das TO-247-Gehäuse ist ein robuster Standard für Hochleistungsbauteile. Seine Hauptvorteile sind die exzellente Wärmeableitung durch die metallische Rückseite, die für die Kühlung unerlässlich ist, sowie seine mechanische Stabilität, die für die Zuverlässigkeit in industriellen Umgebungen entscheidend ist.
Welche Vorteile bietet die IGBT-Technologie gegenüber herkömmlichen Transistoren?
IGBTs, wie der DG75X07T2L, kombinieren die Vorteile von MOSFETs (einfache Ansteuerung) und Bipolartransistoren (hohe Stromtragfähigkeit). Dies ermöglicht eine hohe Effizienz, schnelle Schaltgeschwindigkeiten und die Fähigkeit, hohe Spannungen und Ströme sicher zu schalten, was sie für Hochleistungsanwendungen prädestiniert.
Kann der DG75X07T2L für niedrigere Spannungen und Ströme verwendet werden?
Ja, der DG75X07T2L kann auch in Anwendungen mit geringeren Spannungen und Strömen eingesetzt werden. Seine großzügigen Spezifikationen bieten hierbei eine hohe Leistungsreserve, was zu erhöhter Zuverlässigkeit und Lebensdauer führen kann. Es ist jedoch ratsam, die spezifischen Anforderungen der Schaltung zu prüfen, um die optimale Bauteilauswahl zu treffen.
Welche Art von Gate-Treiber wird für den DG75X07T2L empfohlen?
Für den DG75X07T2L wird ein dedizierter IGBT-Gate-Treiber empfohlen, der für die Ansteuerung von N-Kanal-IGBTs mit einer Gate-Spannung im Bereich von +/- 15 V ausgelegt ist. Dies stellt sicher, dass der Transistor sowohl zuverlässig eingeschaltet als auch sicher und schnell abgeschaltet werden kann, um Schaltverluste zu minimieren.
Wie verhält sich die Verlustleistung von 428 W in der Praxis?
Eine Verlustleistung von 428 W gibt die maximale thermische Belastung an, die der Transistor bei seiner maximalen Betriebsspannung und seinem maximalen Strom kontinuierlich abführen kann, ohne Schaden zu nehmen. In realen Anwendungen wird die tatsächliche Verlustleistung von Faktoren wie der Taktfrequenz, der Schaltungstopologie und der Aussteuerung abhängen. Diese hohe Nennleistung impliziert, dass eine angemessene Kühlung durch einen Kühlkörper unerlässlich ist, um die Betriebstemperatur zu kontrollieren und die Lebensdauer zu maximieren.
Ist der DG75X07T2L für Anwendungen mit hohen Frequenzen geeignet?
Der DG75X07T2L ist für schnelle Schaltvorgänge optimiert, was ihn für viele Hochfrequenzanwendungen geeignet macht. Seine genaue Eignung hängt von der spezifischen Taktfrequenz, den Schaltverlusten und der Gesamteffizienz der Schaltung ab. Generell ist er eine ausgezeichnete Wahl für Anwendungen, die im kHz-Bereich oder darüber hinaus arbeiten.
