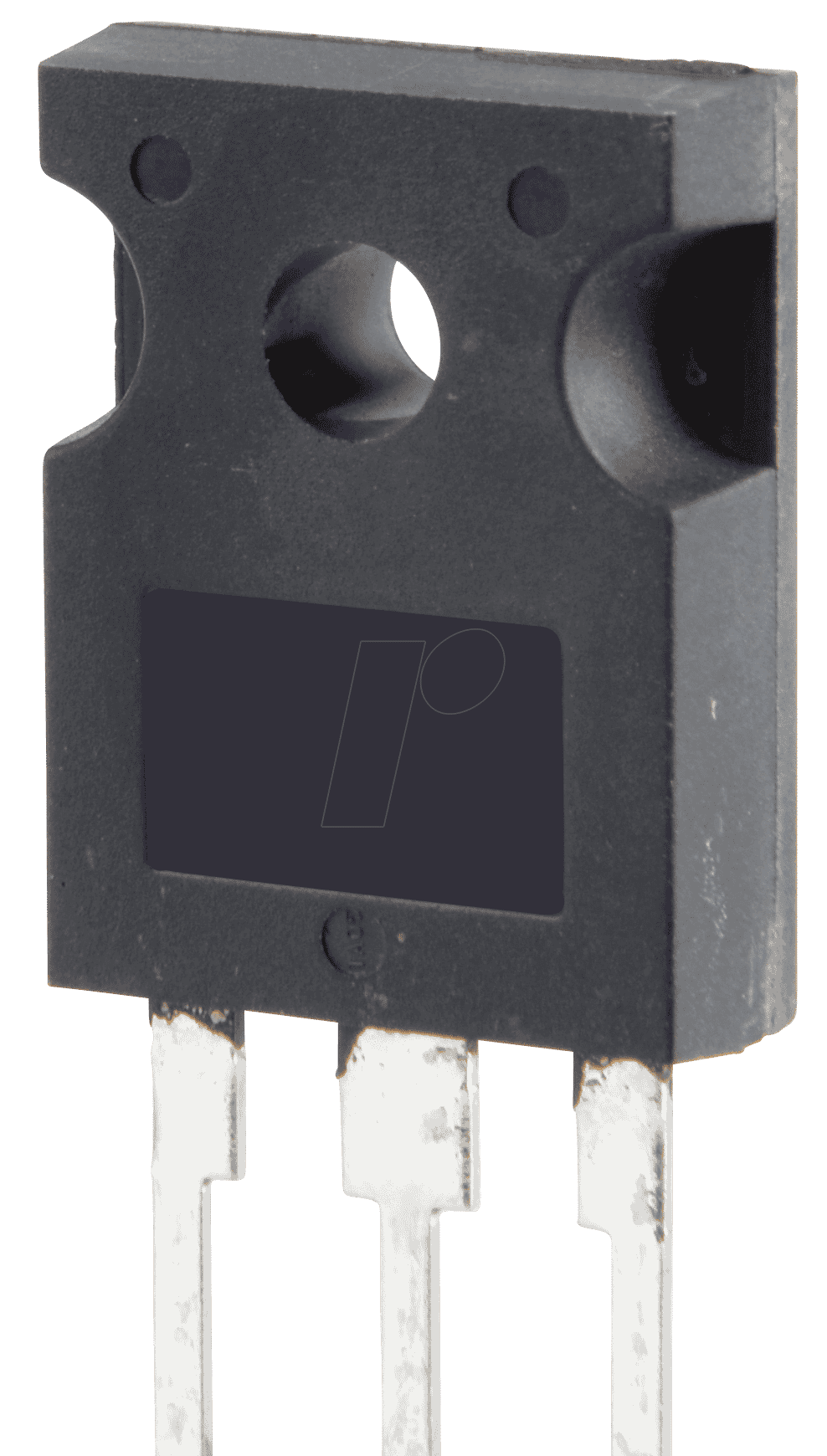

DG50X12T2 – IGBT-Transistor für Höchstleistungen in der Leistungselektronik
Der DG50X12T2 N-Kanal IGBT-Transistor mit einer Spannungsfestigkeit von 1200 V und einem Strom von 100 A ist die ideale Lösung für anspruchsvolle industrielle Anwendungen, bei denen Effizienz, Zuverlässigkeit und Leistungsdichte im Vordergrund stehen. Entwickelt für Ingenieure und Systemintegratoren, die nach kompromisslosen Bauteilen für moderne Energieumwandlungs- und Steuerungssysteme suchen, bietet dieser Transistor eine herausragende Performance und Robustheit.
Überlegene Leistung und Zuverlässigkeit: Warum DG50X12T2 die erste Wahl ist
Im Gegensatz zu Standard-IGBTs setzt der DG50X12T2 neue Maßstäbe durch seine optimierte Chipstruktur und fortschrittliche Fertigungstechnologie. Dies resultiert in niedrigeren Sättigungsspannungen (Vce(sat)), was zu einer signifikanten Reduzierung der Leitungsverluste führt und die Gesamteffizienz von Stromversorgungen, Motorantrieben und anderen leistungselektronischen Systemen maßgeblich steigert. Die hohe Pulsstromtragfähigkeit und die verbesserte thermische Performance, unterstützt durch das TO-247 Plus Gehäuse, gewährleisten eine außergewöhnliche Zuverlässigkeit auch unter extremen Betriebsbedingungen. Dies minimiert das Risiko von Ausfällen und verlängert die Lebensdauer Ihrer Systeme, was ihn zur überlegenen Wahl für anspruchsvolle Ingenieure macht, die auf Qualität und langfristige Stabilität setzen.
Maximale Effizienz durch fortschrittliche IGBT-Technologie
Der DG50X12T2 repräsentiert die Spitze der Insulated Gate Bipolar Transistor (IGBT) Technologie. Seine N-Kanal-Konfiguration ermöglicht eine schnelle Schaltung und hohe Stromtragfähigkeit bei gleichzeitig geringen Ansteuerleistungen. Die spezifische Zellstruktur des DG50X12T2 wurde entwickelt, um die charakteristische Aufwärtsspirale zwischen Sättigungsspannung und Durchbruchspannung zu minimieren, was ihn zu einer äußerst effizienten Komponente macht. Die geringen Schaltverluste sind entscheidend für Anwendungen mit hohen Frequenzen, wo die Effizienz direkt die Wärmeentwicklung und somit die Notwendigkeit von Kühlkomponenten beeinflusst.
- Reduzierte Leitungsverluste: Eine niedrige Vce(sat) von typischerweise unter 2 V bei Nenndurchlassstrom minimiert die Energieverluste während des eingeschalteten Zustands. Dies ist entscheidend für die Energieeffizienz in leistungselektronischen Umrichtern.
- Hohe Pulsstromtragfähigkeit: Die Fähigkeit, kurzzeitig hohe Ströme zu bewältigen, macht den DG50X12T2 ideal für Anwendungen mit dynamischen Lasten, wie z.B. in Servosystemen oder kurzzeitigen Leistungsspitzen.
- Optimierte Schaltdynamik: Schnelle Ein- und Ausschaltzeiten reduzieren die Schaltverluste und ermöglichen den Betrieb bei höheren Frequenzen, was zu kleineren und leichteren Systemdesigns führen kann.
- Verbesserte thermische Performance: Das TO-247 Plus Gehäuse mit optimierter Wärmeableitung ermöglicht eine effizientere Abführung der Verlustleistung und unterstützt höhere Betriebstemperaturen, was die Zuverlässigkeit erhöht.
Robuste Bauweise für industrielle Anforderungen
Das TO-247 Plus Gehäuse des DG50X12T2 ist speziell für Anwendungen konzipiert, die eine hohe Leistung und Zuverlässigkeit erfordern. Es bietet eine exzellente elektrische Isolation und eine verbesserte mechanische Stabilität im Vergleich zu herkömmlichen TO-247 Gehäusen. Die integrierte Isolierschicht im Gehäuse vereinfacht das Montagedesign, da keine zusätzliche elektrische Isolierung zwischen Transistor und Kühlkörper benötigt wird, was den Aufbau von Schaltungen beschleunigt und die Wahrscheinlichkeit von Montagefehlern reduziert.
- Integrierte Isolation: Das TO-247 Plus Gehäuse verfügt über eine integrierte isolierende Schicht, die eine elektrische Trennung vom Kühlkörper gewährleistet und die Montage vereinfacht.
- Hohe Spannungsfestigkeit: Mit 1200 V ist der Transistor bestens gerüstet für Anwendungen in Netzwerken mit hohen Spannungen, wie z.B. in der industriellen Motorsteuerung oder in Hochspannungs-Gleichstromübertragungssystemen (HVDC).
- Robuste thermische Beständigkeit: Die Konstruktion des Gehäuses unterstützt eine effektive Wärmeabfuhr, wodurch die Betriebstemperatur des Transistors auch unter hoher Last niedrig gehalten wird. Dies trägt maßgeblich zur Langlebigkeit und Zuverlässigkeit bei.
Anwendungsgebiete im Detail
Der DG50X12T2 N-Kanal IGBT-Transistor ist prädestiniert für eine breite Palette von Hochleistungsanwendungen in der industriellen und kommerziellen Elektronik. Seine Fähigkeit, hohe Spannungen und Ströme effizient zu schalten, macht ihn zu einer Schlüsselkomponente in folgenden Bereichen:
- Motorsteuerungen: Ob für AC- oder DC-Motoren, der DG50X12T2 ermöglicht präzise und energieeffiziente Drehzahlregelungen in Produktionsanlagen, Pumpen und Lüftern. Seine schnelle Schaltfrequenz unterstützt moderne Pulsweitenmodulationsverfahren.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): In Rechenzentren und kritischen Infrastrukturen sorgt der Transistor für eine zuverlässige und unterbrechungsfreie Stromversorgung, indem er zwischen Netz- und Batteriebetrieb umschaltet.
- Wechselrichter und Umrichter: Für die Umwandlung von Gleichstrom in Wechselstrom oder zur Anpassung von Spannungspegeln in Stromnetzen, wie z.B. in Photovoltaik-Wechselrichtern oder in industriellen Stromversorgungen, bietet der DG50X12T2 eine hohe Effizienz.
- Schweißgeräte: In der industriellen Fertigung, wo Stromregelungen mit hoher Dynamik und Leistung erforderlich sind, ermöglicht der Transistor die präzise Steuerung von Schweißströmen.
- Induktionsheizungen: Zur Erzeugung von hochfrequenten Magnetfeldern für industrielle Erwärmungsprozesse ist die schnelle und effiziente Schaltung hoher Ströme essenziell, was der DG50X12T2 leistet.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Transistortyp | IGBT (Insulated Gate Bipolar Transistor) |
| Kanal | N-Kanal |
| Maximale Sperrspannung (Vces) | 1200 V |
| Dauerstrom (Ic) bei 25°C | 100 A |
| Pulsstrom (Icm) | Hohe Pulsstromtragfähigkeit (Spezifische Werte auf Anfrage oder im Datenblatt) |
| Maximale Verlustleistung (Ptot) | 1049 W |
| Gehäusetyp | TO-247 Plus (mit integrierter Isolation) |
| Vce(sat) (typisch bei 100A) | Niedrig, optimiert für Effizienz (Spezifischer Wert im Datenblatt) |
| Schaltgeschwindigkeit | Optimiert für geringe Schaltverluste bei hohen Frequenzen |
| Anwendungsbereich | Leistungselektronik, Motorsteuerung, USV, Wechselrichter, etc. |
FAQ – Häufig gestellte Fragen zu DG50X12T2 – IGBT-Transistor, N-Kanal, 1200 V, 100 A, 1049 W, TO-247 Plus
Welche Vorteile bietet das TO-247 Plus Gehäuse im Vergleich zu Standard TO-247 Gehäusen?
Das TO-247 Plus Gehäuse bietet eine integrierte elektrische Isolation, was die Montage vereinfacht und die Notwendigkeit zusätzlicher Isolationsmaterialien eliminiert. Zudem ist es für eine verbesserte Wärmeableitung und mechanische Robustheit ausgelegt, was die Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
Ist dieser IGBT-Transistor für schnelle Schaltanwendungen geeignet?
Ja, der DG50X12T2 ist für schnelle Schaltanwendungen optimiert. Seine Schaltdynamik mit schnellen Ein- und Ausschaltzeiten minimiert die Schaltverluste, was ihn ideal für den Einsatz in Umrichtern und anderen Systemen macht, die hohe Schaltfrequenzen erfordern.
Welche Art von Kühlung wird für den DG50X12T2 empfohlen?
Aufgrund seiner hohen Verlustleistung von bis zu 1049 W ist eine angemessene Kühlung unerlässlich. Die Verwendung eines geeigneten Kühlkörpers, der auf die spezifische Anwendung und die Betriebsumgebung abgestimmt ist, wird dringend empfohlen, um die thermische Leistungsgrenze nicht zu überschreiten und die Lebensdauer des Transistors zu maximieren.
Kann der DG50X12T2 in Anwendungen mit höheren Stromspitzen eingesetzt werden?
Ja, der Transistor verfügt über eine hohe Pulsstromtragfähigkeit, die es ihm ermöglicht, kurzzeitig Ströme zu bewältigen, die über seinem Dauerstrom von 100 A liegen. Die genauen Werte und Bedingungen sind dem detaillierten Datenblatt zu entnehmen.
Für welche Branchen ist der DG50X12T2 IGBT-Transistor besonders relevant?
Der DG50X12T2 ist primär für die industrielle Elektronik und Energieumwandlung konzipiert. Relevante Branchen sind unter anderem die Automobilindustrie (speziell für elektrische Antriebe), erneuerbare Energien (Solar- und Windkraft), die industrielle Automation, Telekommunikation und Rechenzentren.
Gibt es besondere Sicherheitsvorkehrungen bei der Handhabung dieses IGBTs?
Wie bei allen Halbleiterbauteilen sollten Standard-ESD-Vorsichtsmaßnahmen (Electrostatic Discharge) beachtet werden. Des Weiteren sind bei der Installation und im Betrieb die maximal zulässigen Spannungs-, Strom- und Temperaturwerte gemäß dem Datenblatt strikt einzuhalten, um Beschädigungen zu vermeiden.
Inwiefern trägt die niedrige Sättigungsspannung (Vce(sat)) zur Effizienz bei?
Eine niedrige Sättigungsspannung bedeutet, dass bei einem gegebenen Strom weniger Spannung über dem Transistor abfällt, wenn er eingeschaltet ist. Gemäß dem Ohmschen Gesetz (Leistung = Spannung x Strom) führt dies direkt zu geringeren Leitungsverlusten und somit zu einer höheren Energieeffizienz des Gesamtsystems.
