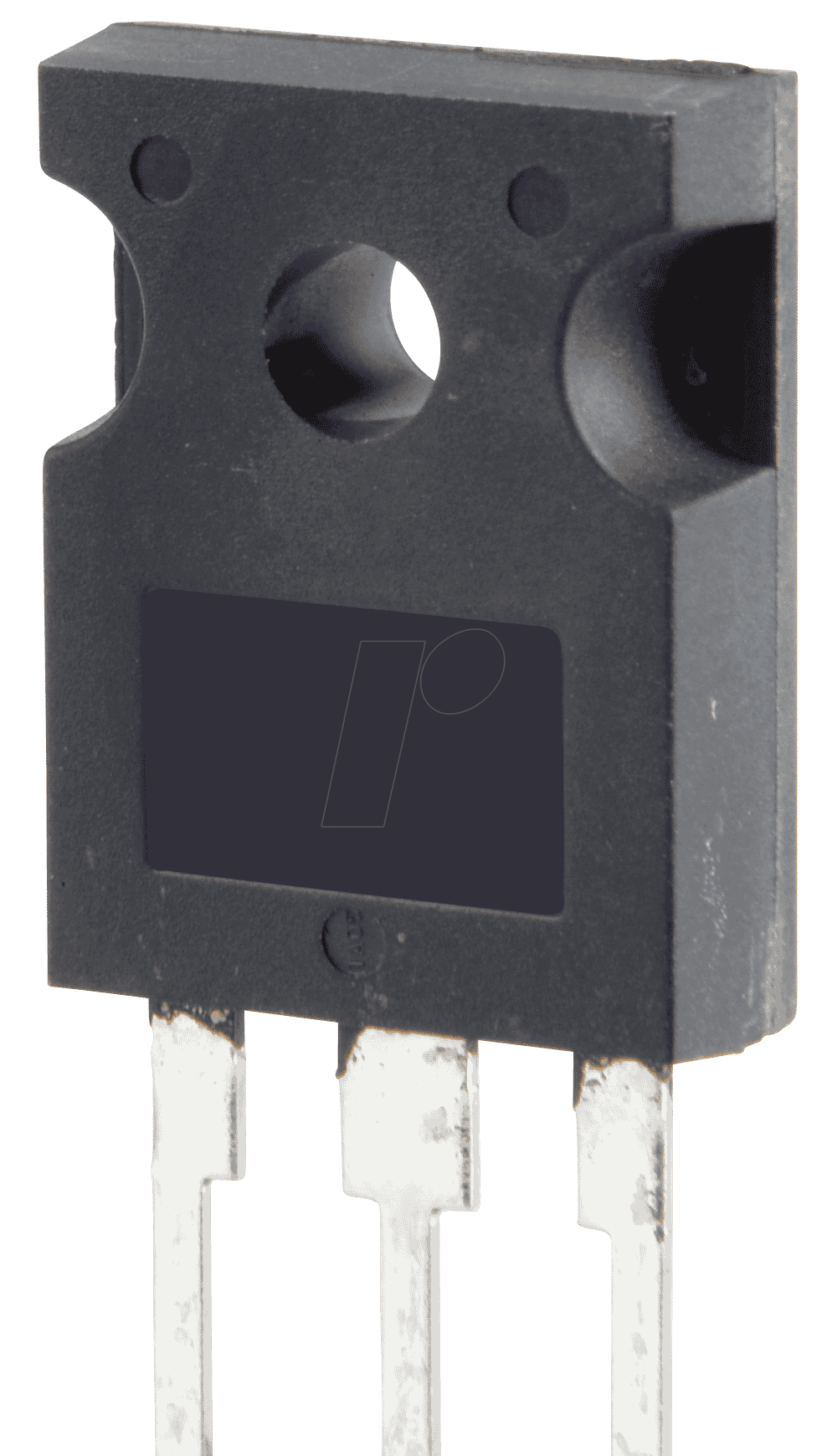

DG50X07T2 – IGBT-Transistor: Maximale Leistung und Zuverlässigkeit für anspruchsvolle Anwendungen
Sie suchen nach einer leistungsstarken und robusten Lösung für anspruchsvolle Schaltanwendungen im Bereich der Leistungselektronik? Der DG50X07T2 – ein N-Kanal IGBT-Transistor mit 650 V Sperrspannung, 100 A Strombelastbarkeit und einer bemerkenswerten Verlustleistung von 714 W im TO-247 Gehäuse – ist die ideale Komponente, um Effizienz und Stabilität in Ihren Systemen zu gewährleisten. Dieser Transistor wurde entwickelt, um den höchsten Anforderungen gerecht zu werden und stellt eine deutliche Verbesserung gegenüber herkömmlichen Halbleiterbauelementen dar, insbesondere dort, wo hohe Spannungen und Ströme sicher und verlustarm geschaltet werden müssen.
Überlegene Schaltleistung und Energieeffizienz
Der DG50X07T2 kombiniert die Vorteile von Bipolartransistoren und MOSFETs und bietet damit eine herausragende Performance für eine Vielzahl von Hochleistungsanwendungen. Seine optimierte Struktur minimiert sowohl die Ein- als auch die Ausschaltverluste, was zu einer signifikant höheren Energieeffizienz im Vergleich zu älteren IGBT-Technologien oder reinen Bipolartransistoren führt. Die Fähigkeit, hohe Ströme von bis zu 100 A zu schalten, gepaart mit einer hohen Sperrspannung von 650 V, macht ihn zu einem vielseitigen Baustein für Anwendungen, die eine robuste und zuverlässige Spannungs- und Stromregelung erfordern.
Anwendungsbereiche und Design-Vorteile
Der DG50X07T2 ist prädestiniert für den Einsatz in:
- Industriellen Stromversorgungen: Unverzichtbar für Schaltnetzteile, DC/DC-Wandler und unterbrechungsfreie Stromversorgungen (USVs), wo Stabilität und Effizienz an erster Stelle stehen.
- Motorsteuerungen: Ermöglicht präzise und effiziente Ansteuerung von Elektromotoren in industriellen Antrieben, Elektrofahrzeugen und Servosystemen.
- Wechselrichtern und Frequenzumrichtern: Ideal für die Umwandlung von Gleichstrom in Wechselstrom mit hoher Effizienz und geringer Verzerrung, wie sie in Solaranlagen, Windkraftanlagen und industriellen Frequenzumrichtern benötigt werden.
- Schweißstromquellen: Bietet die notwendige Robustheit und Schaltgeschwindigkeit für präzise Stromregelung in modernen Schweißgeräten.
- Induktionsheizungen: Ermöglicht die effiziente Erzeugung hoher Frequenzen für industrielle Heiz- und Schmelzanwendungen.
Die herausragende Wärmemanagementfähigkeit, unterstützt durch das TO-247 Gehäuse, ermöglicht eine einfache Integration und zuverlässigen Betrieb auch unter thermisch anspruchsvollen Bedingungen. Dies reduziert die Notwendigkeit komplexer Kühllösungen und vereinfacht das Gesamtdesign.
Technologische Spitzenleistung des DG50X07T2
Der DG50X07T2 setzt neue Maßstäbe in der Halbleitertechnologie. Seine fortschrittliche N-Kanal-IGBT-Architektur bietet:
- Geringe Sättigungsspannung (VCE(sat)): Reduziert die Leitungsverluste, was zu einer höheren Gesamteffizienz und geringerer Wärmeentwicklung führt.
- Hohe Kurzschlussfestigkeit: Bietet erhöhte Sicherheit und Zuverlässigkeit auch bei unerwarteten Betriebsstörungen.
- Schnelle Schaltgeschwindigkeiten: Ermöglicht den Betrieb bei höheren Frequenzen, was kompaktere Designs und verbesserte Systemperformance ermöglicht.
- Optimierte Gate-Ladung: Vereinfacht das Ansteuern des Transistors und reduziert den Aufwand für die Gate-Treiber-Schaltung.
- Robuste Avalanche-Robustheit: Bietet eine zusätzliche Schutzebene gegen Spannungsspitzen und gewährleistet eine längere Lebensdauer des Bauteils.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Typ | IGBT-Transistor, N-Kanal | N-Kanal-Konfiguration für effiziente Schaltung von positiven Spannungen. |
| Maximale Sperrspannung (VCES) | 650 V | Bietet eine hohe elektrische Isolation und Sicherheit bei hohen Spannungen. |
| Maximaler kontinuierlicher Kollektorstrom (IC) | 100 A (bei 25°C Gehäusetemperatur) | Hält auch bei hoher Belastung kontinuierlich hohe Ströme stand. |
| Maximale Verlustleistung (PD) | 714 W (bei 25°C Gehäusetemperatur) | Herausragende Wärmeabfuhrfähigkeit, wichtig für hohe Leistungsumgebungen. |
| Gehäuse | TO-247 | Standardisiertes, robustes Gehäuse für einfache Montage und gutes Wärmemanagement. |
| Sättigungsspannung (VCE(sat)) | Typischerweise niedrig, optimiert für geringe Leitungsverluste. | Minimiert Energieverluste während des leitenden Zustands. |
| Schaltzeiten | Schnell, optimiert für hohe Frequenzen. | Ermöglicht effizienten Betrieb in Hochfrequenzanwendungen. |
| Temperaturbereich | Breit, für industrielle Anwendungen ausgelegt. | Gewährleistet zuverlässigen Betrieb unter variierenden Umgebungsbedingungen. |
Häufig gestellte Fragen zu DG50X07T2 – IGBT-Transistor, N-Kanal, 650 V, 100 A, 714 W, TO-247
Was ist der Hauptvorteil des DG50X07T2 im Vergleich zu herkömmlichen Siliziumtransistoren?
Der Hauptvorteil des DG50X07T2 liegt in seiner Fähigkeit, sowohl hohe Spannungen als auch hohe Ströme effizient zu schalten. IGBTs wie dieser bieten eine deutlich geringere Sättigungsspannung als MOSFETs bei vergleichbarer Strombelastung und höhere Schaltgeschwindigkeiten als reine Bipolartransistoren, was zu geringeren Verlusten und höherer Energieeffizienz führt.
Für welche Art von Kühllösungen ist das TO-247 Gehäuse geeignet?
Das TO-247 Gehäuse ist für seine gute thermische Leitfähigkeit bekannt und lässt sich problemlos mit verschiedenen Kühllösungen kombinieren. Es unterstützt sowohl einfache Kühlkörper für moderate Wärmelasten als auch aktive Kühlsysteme mit Lüftern für sehr hohe Verlustleistungen, um die optimale Betriebstemperatur zu gewährleisten.
Wie wirkt sich die hohe Verlustleistung von 714 W auf die Anwendung aus?
Die hohe Verlustleistung von 714 W gibt den maximalen Wert an, den der Transistor abführen kann, ohne beschädigt zu werden. Sie ist ein Indikator für die Leistungsfähigkeit des Transistors und die Bedeutung eines guten Wärmemanagements. Anwendungen, die nahe an dieser Grenze arbeiten, erfordern sorgfältig ausgelegte Kühlsysteme, um die Langlebigkeit und Zuverlässigkeit des Bauteils zu sichern.
Ist der DG50X07T2 für den Einsatz in 24/7-Dauerbetrieb geeignet?
Ja, aufgrund seiner robusten Bauweise, der hohen Kurzschlussfestigkeit und der optimierten thermischen Eigenschaften ist der DG50X07T2 für den anspruchsvollen Dauerbetrieb in industriellen Umgebungen konzipiert, sofern er innerhalb seiner spezifizierten Betriebsgrenzen und mit adäquatem Wärmemanagement betrieben wird.
Welche Art von Gate-Treiber-Schaltung wird für den DG50X07T2 empfohlen?
Für optimale Leistung und schnelle Schaltzeiten wird eine dedizierte IGBT-Gate-Treiber-Schaltung empfohlen. Diese Schaltungen bieten die notwendigen Spannungspegel und Stromkapazitäten, um den Transistor schnell und effizient ein- und auszuschalten und gleichzeitig Schutzfunktionen wie Unterspannungsabschaltung zu integrieren.
Wie wichtig ist die Avalanche-Robustheit bei dieser Komponente?
Die Avalanche-Robustheit ist ein entscheidender Sicherheitsfaktor. Sie bedeutet, dass der Transistor kurzzeitigen Überspannungsspitzen standhalten kann, die beispielsweise durch Induktivitäten im Schaltkreis entstehen können. Dies schützt den Transistor vor Zerstörung und erhöht die Zuverlässigkeit des gesamten Systems.
Welchen Einfluss hat die N-Kanal-Konfiguration auf die Schaltung?
Die N-Kanal-Konfiguration ist die Standardwahl für die meisten IGBT-Anwendungen. Sie ermöglicht eine effiziente Ansteuerung mit positiven Spannungen und ist mit den gängigsten Gate-Treiber-Schaltungen kompatibel. Dies vereinfacht die Integration in bestehende oder neue Designs.
