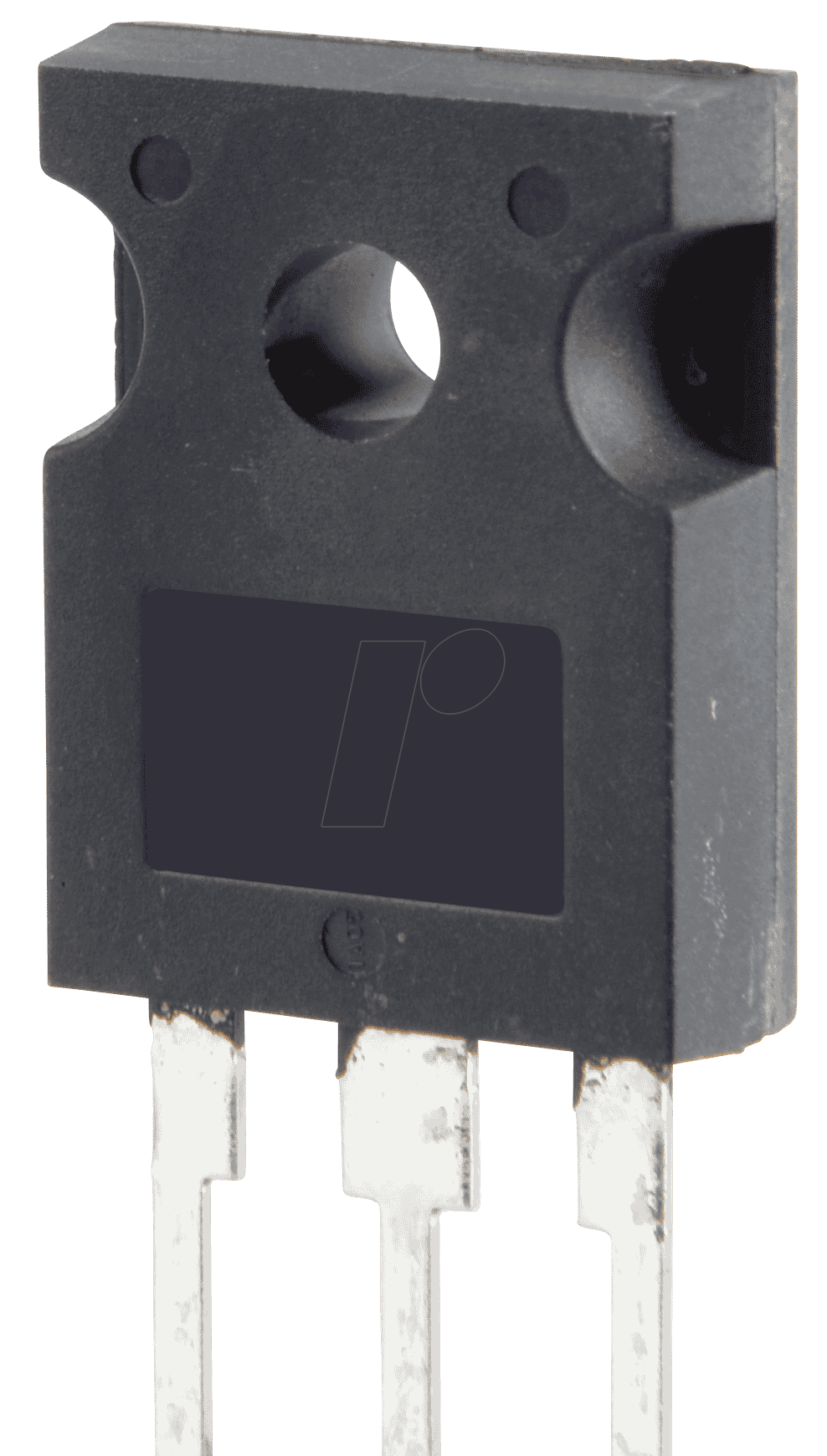

DG15X12T2 – IGBT-Transistor: Maximale Leistung und Zuverlässigkeit für anspruchsvolle Anwendungen
Der DG15X12T2 IGBT-Transistor, N-Kanal, mit einer Nennspannung von 1200 V, einem Strom von 30 A und einer Verlustleistung von 138 W im TO-247-Gehäuse, ist die ideale Lösung für Ingenieure und Entwickler, die eine robuste und effiziente Leistungsschaltkomponente für Hochspannungsanwendungen suchen. Wenn Ihre Projekte eine zuverlässige Steuerung hoher Leistungströme bei gleichzeitiger Minimierung von Schaltverlusten erfordern, bietet dieser IGBT-Transistor eine überlegene Alternative zu herkömmlichen Halbleiterbauelementen.
Überlegene Leistung und Effizienz: Die DG15X12T2 Advantage
Der DG15X12T2 setzt neue Maßstäbe in Bezug auf Leistung und Effizienz im Bereich der Leistungselektronik. Seine N-Kanal-IGBT-Technologie kombiniert die Vorteile von MOSFETs und Bipolartransistoren, was zu einer schnellen Schaltgeschwindigkeit, geringen Leitungsverlusten und hoher Robustheit führt. Im Vergleich zu herkömmlichen Thyristoren oder reinrassigen Bipolartransistoren bietet der DG15X12T2 eine deutlich verbesserte Schaltfrequenz und eine präzisere Steuerung, was ihn zur ersten Wahl für moderne Wechselrichter, Motorsteuerungen, USV-Systeme und Induktionsheizungen macht.
Schlüsseltechnologie und Designmerkmale
Die herausragende Leistungsfähigkeit des DG15X12T2 wird durch seine fortschrittliche Halbleiterstruktur ermöglicht. Die Trench-IGBT-Architektur minimiert die parasitären Kapazitäten und Induktivitäten, was zu schnelleren Schaltzeiten und reduzierten EMI-Emissionen führt. Die Kombination aus geringem Vce(sat) (Sättigungsspannung) und niedriger Gate-Ladung sorgt für minimale Energieverluste während des Schaltvorgangs, selbst bei hohen Frequenzen. Die Freilaufdiode, die in diesem Bauteil integriert ist, bietet zusätzliche Schutzfunktionen und vereinfacht das Schaltungsdesign, indem sie externe Dioden überflüssig macht.
Vorteile des DG15X12T2 im Detail
- Höhere Spannungsfestigkeit: Mit einer Nennspannung von 1200 V ist dieser IGBT-Transistor bestens geeignet für Anwendungen, die hohe Spannungsreserven erfordern, und bietet erhöhte Sicherheit gegen Überspannungsspitzen.
- Effiziente Strombelastbarkeit: Die Fähigkeit, Dauerströme von bis zu 30 A zu schalten, ermöglicht den Einsatz in leistungsstarken Systemen, wo Zuverlässigkeit unter Last entscheidend ist.
- Optimierte Verlustleistung: Eine Verlustleistung von 138 W bedeutet, dass der Transistor auch unter hoher Beanspruchung seine Betriebstemperatur kontrollieren kann, was die Lebensdauer und Zuverlässigkeit des Gesamtsystems erhöht.
- Schnelle Schaltzeiten: Die fortschrittliche IGBT-Technologie ermöglicht schnelle Ein- und Ausschaltvorgänge, was zu einer verbesserten Effizienz in Schaltnetzteilen und Umrichtern führt.
- Robuste TO-247-Bauform: Das standardisierte TO-247-Gehäuse bietet exzellente thermische Eigenschaften und eine einfache Montage auf Kühlkörpern, was eine effektive Wärmeableitung gewährleistet.
- Integrierte Freilaufdiode: Die integrierte schnelle Freilaufdiode schützt den Transistor vor Spannungsspitzen durch induktive Lasten und vereinfacht das Schaltungsdesign.
- Hohe Zuverlässigkeit und Langlebigkeit: Hergestellt unter strengen Qualitätskontrollen, ist der DG15X12T2 für den anspruchsvollen Dauerbetrieb konzipiert.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | IGBT-Transistor, N-Kanal |
| Hersteller-Teilenummer | DG15X12T2 |
| Nennspannung (Vces) | 1200 V |
| Dauerstrom (Ic) | 30 A |
| Verlustleistung (Ptot) | 138 W |
| Gehäuseform | TO-247 |
| Schaltgeschwindigkeit | Sehr schnell, optimiert für hohe Frequenzen |
| Sättigungsspannung (Vce(sat)) | Typischerweise niedrig, für geringe Leitungsverluste |
| Gate-Ladung (Qg) | Gering, für schnelles Schalten |
| Integrierte Diode | Ja, schnelle Freilaufdiode |
| Anwendungen | Wechselrichter, Motorsteuerungen, USV-Systeme, Induktionsheizungen, Stromversorgungen |
| Thermische Eigenschaften | Exzellent durch TO-247-Gehäuse und optimierte interne Struktur |
| Robustheit | Hohe Kurzschlussfestigkeit und Stoßspannungsbelastbarkeit |
Anwendungsbereiche und Einsatzszenarien
Der DG15X12T2 ist prädestiniert für den Einsatz in einer Vielzahl von Hochleistungsanwendungen, bei denen Effizienz und Zuverlässigkeit oberste Priorität haben. Seine hohe Spannungsfestigkeit von 1200 V macht ihn ideal für netzseitige Anwendungen und Leistungsumrichter, die mit Netzspannungen bis zu 400 V oder höher arbeiten. Dies umfasst die Steuerung von Elektromotoren in Industrieanlagen und Elektrofahrzeugen, die Realisierung von unterbrechungsfreien Stromversorgungen (USVs) mit hoher Kapazität und die Entwicklung von modernen Induktionsheizsystemen für industrielle oder Haushaltszwecke.
Auch in der Entwicklung von Hochfrequenz-Schaltnetzteilen mit hohem Wirkungsgrad spielt der DG15X12T2 seine Stärken aus. Die schnelle Schaltfrequenz minimiert die Größe von passiven Komponenten wie Transformatoren und Kondensatoren, was zu kompakteren und leichteren Designs führt. Die geringen Schalt- und Leitungsverluste tragen maßgeblich zur Energieeffizienz bei, was besonders in leistungskritischen Umgebungen wie Rechenzentren oder bei der Ladeinfrastruktur für Elektrofahrzeuge von entscheidender Bedeutung ist.
Die integrierte Freilaufdiode vereinfacht das Design von Schaltungen mit induktiven Lasten erheblich. Sie schützt den IGBT vor negativen Spannungsspitzen, die beim Abschalten von Spulen entstehen können, und reduziert so die Notwendigkeit für externe Schutzbeschaltungen. Dies führt zu einer Reduzierung der Bauteilanzahl, einer Vereinfachung des Layouts und letztendlich zu einer Kosteneinsparung bei der Systementwicklung.
Häufig gestellte Fragen zu DG15X12T2 – IGBT-Transistor, N-Kanal, 1200 V, 30 A, 138 W, TO-247
Was sind die Hauptvorteile der Verwendung eines IGBT-Transistors gegenüber einem MOSFET in Hochleistungsanwendungen?
IGBT-Transistoren wie der DG15X12T2 bieten in Hochleistungsanwendungen, insbesondere bei höheren Spannungen, oft eine bessere Kombination aus hoher Strombelastbarkeit und niedriger Sättigungsspannung (Vce(sat)) im Vergleich zu MOSFETs. Während MOSFETs bei niedrigeren Spannungen oft die Oberhand bei der Schaltgeschwindigkeit haben, ermöglicht die Bipolarkomponente des IGBTs eine effizientere Leitfähigkeit bei hohen Strömen und Spannungen, was zu geringeren Leitungsverlusten führt. Dies macht sie besonders geeignet für Anwendungen im Bereich von 1200 V und mehr.
Wie beeinflusst die TO-247-Bauform die Leistung des DG15X12T2?
Das TO-247-Gehäuse ist eine Standardbauform für Leistungshalbleiter, die für ihre exzellenten thermischen Eigenschaften bekannt ist. Es ermöglicht eine effiziente Wärmeableitung vom Chip zum Kühlkörper. Die großflächigen Anschlüsse und die robuste Konstruktion unterstützen die hohe Strombelastbarkeit und sorgen für eine zuverlässige mechanische Stabilität und gute elektrische Verbindungen, was für die Langlebigkeit und Leistung des DG15X12T2 unter Last entscheidend ist.
Ist der DG15X12T2 für den Einsatz in unterbrechungsfreien Stromversorgungen (USV) geeignet?
Ja, der DG15X12T2 ist aufgrund seiner hohen Spannungsfestigkeit (1200 V), seiner effizienten Strombelastbarkeit (30 A) und seiner schnellen Schaltzeiten hervorragend für den Einsatz in USV-Systemen geeignet. Er kann die notwendige Leistung und Zuverlässigkeit für die Steuerung von Zwischenkreisspannungen und die effiziente Umwandlung von Gleichstrom in Wechselstrom liefern, um angeschlossene Geräte bei Stromausfällen zuverlässig zu versorgen.
Welche Rolle spielt die integrierte Freilaufdiode im DG15X12T2?
Die integrierte Freilaufdiode in diesem IGBT-Transistor dient als Schutzkomponente. Wenn der Transistor ausgeschaltet wird, können induktive Lasten Spannungsspitzen erzeugen, die den Transistor beschädigen könnten. Die Freilaufdiode bietet einen Pfad für diesen induktiven Strom, leitet ihn sicher ab und schützt so den IGBT vor Zerstörung. Dies vereinfacht das Schaltungsdesign erheblich, da keine separate externe Diode benötigt wird.
Wie kann die Verlustleistung von 138 W optimiert werden?
Die Verlustleistung von 138 W ist ein wichtiger Parameter, der angibt, wie viel Energie während des Betriebs in Wärme umgewandelt wird. Um diese Verluste zu optimieren, ist eine sorgfältige Auslegung der Schaltung notwendig. Dazu gehört die Minimierung der Einschalt- und Ausschaltverluste durch schnelle Schaltzeiten, die Reduzierung der Leitungsverluste durch Wahl einer geeigneten Gate-Ansteuerspannung, um eine niedrige Sättigungsspannung (Vce(sat)) zu erzielen, und die effektive Wärmeabfuhr mittels eines passenden Kühlkörpers. Eine korrekte Dimensionierung des Kühlkörpers ist entscheidend, um die Betriebstemperatur des Transistors unterhalb seiner maximal zulässigen Grenzwerte zu halten.
Ist dieser IGBT für den Einsatz in Elektromobilitätsanwendungen relevant?
Absolut. Die hohe Spannungsfestigkeit von 1200 V und die Fähigkeit, hohe Ströme effizient zu schalten, machen den DG15X12T2 zu einer attraktiven Komponente für verschiedene Anwendungen in der Elektromobilität. Dies beinhaltet beispielsweise Wechselrichter zur Ansteuerung von Elektromotoren, DC/DC-Wandler oder auch Ladegeräte für Elektrofahrzeuge, wo Effizienz und Zuverlässigkeit unter anspruchsvollen Bedingungen von größter Bedeutung sind.
Welche Art von Gate-Treiber wird für den DG15X12T2 empfohlen?
Für die optimale Ansteuerung des DG15X12T2 wird ein dedizierter IGBT-Gate-Treiber empfohlen. Dieser stellt die erforderliche positive und negative Spannung für das Gate bereit, um ein schnelles und vollständiges Ein- und Ausschalten zu gewährleisten und gleichzeitig die Schaltverluste zu minimieren. Die Gate-Treiber müssen auch in der Lage sein, die relativ hohe Gate-Kapazität zu treiben und die gewünschten Schaltzeiten zu erreichen. Die genaue Auswahl hängt von der spezifischen Anwendung und der gewünschten Schaltfrequenz ab.
