DG15X06T1 – IGBT-Transistor: Leistungselektronik auf höchstem Niveau für Ihre anspruchsvollen Applikationen
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung für komplexe Schaltanwendungen in der Leistungselektronik? Der DG15X06T1 IGBT-Transistor mit N-Kanal-Konfiguration und einer Spannungsfestigkeit von 600 V ist die ideale Wahl für Ingenieure und Entwickler, die höchste Effizienz, Robustheit und Kontrolle in ihren Systemen benötigen. Dieser Transistor ist speziell konzipiert, um die Herausforderungen moderner Stromversorgungseinheiten, Umrichter und industrieller Steuerungen zu meistern.
Die Überlegenheit des DG15X06T1 im Detail
Der DG15X06T1 IGBT-Transistor zeichnet sich durch eine fortschrittliche Halbleitertechnologie aus, die eine optimale Balance zwischen schnellen Schaltgeschwindigkeiten und geringen Verlusten ermöglicht. Im Vergleich zu herkömmlichen bipolaren Transistoren oder MOSFETs bietet der IGBT eine höhere Strombelastbarkeit bei gleichzeitig geringeren Sättigungsspannungen, was ihn zur überlegenen Wahl für Anwendungen mit hohen Spannungen und Strömen macht. Die N-Kanal-Konfiguration sorgt für eine einfache Ansteuerung und Kompatibilität mit gängigen Treiberschaltungen. Mit einer Leistung von 235 W und einem Strom von 27 A bewältigt der DG15X06T1 anspruchsvolle Lastprofile souverän.
Leistungsmerkmale und Vorteile
- Hohe Spannungsfestigkeit: Mit 600 V eignet sich der Transistor für eine breite Palette von Hochspannungsanwendungen, was zusätzliche Sicherheit und Designflexibilität bietet.
- Optimierte Schaltcharakteristik: Die Kombination aus geringer Ein- und Ausschaltenergie minimiert Verluste während des Schaltvorgangs und erhöht die Gesamteffizienz des Systems.
- Robustheit und Zuverlässigkeit: Gefertigt nach strengen Industriestandards, gewährleistet der DG15X06T1 eine lange Lebensdauer und zuverlässige Funktion auch unter extremen Betriebsbedingungen.
- Effiziente Wärmeableitung: Das TO-220-Gehäuse ermöglicht eine effektive Kühlung und unterstützt hohe Dauerströme, ohne die thermische Stabilität zu beeinträchtigen.
- Vielseitige Anwendbarkeit: Von Wechselrichtern und Motorsteuerungen bis hin zu Schaltnetzteilen – der DG15X06T1 ist eine fundamentale Komponente für moderne Leistungselektronik-Designs.
- Reduzierte EMI: Die fortschrittliche Gate-Ladungseigenschaften tragen zur Minimierung von elektromagnetischen Störungen bei, was die Systemintegrität verbessert.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | IGBT-Transistor |
| Kanal-Typ | N-Kanal |
| Maximale Sperrspannung (VCES) | 600 V |
| Maximaler Kollektor-/Drainstrom (IC) | 27 A |
| Maximale Verlustleistung (PD) | 235 W |

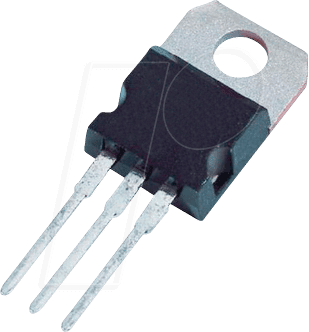

| Gehäuseform | TO-220 |
| Schaltgeschwindigkeit | Schnelle Schaltgeschwindigkeiten für hohe Frequenzen (spezifische Werte je nach Last und Treiber) |
| Isolationsspannung | Hohe Isolationsspannung, geeignet für industrielle Umgebungen |
| Anwendungsbereiche | Leistungsumrichter, Schaltnetzteile, Motorsteuerungen, induktive Lastanwendungen, Solarenergieumrichter, USV-Systeme |
Herausragende Einsatzmöglichkeiten
Der DG15X06T1 IGBT-Transistor ist die primäre Wahl für eine Vielzahl von anspruchsvollen elektronischen Systemen. In Leistungsumrichtern spielt er eine entscheidende Rolle bei der Umwandlung von Gleichstrom in Wechselstrom mit hoher Effizienz, wie sie in erneuerbaren Energiesystemen und industriellen Antrieben benötigt wird. Seine Fähigkeit, hohe Ströme sicher zu schalten, macht ihn ideal für Schaltnetzteile, wo schnelle und verlustarme Schaltvorgänge die Energieeffizienz maßgeblich beeinflussen. Für die präzise Steuerung von Elektromotoren in industriellen Umgebungen, von Förderbändern bis hin zu Werkzeugmaschinen, bietet der DG15X06T1 die notwendige Leistungsdichte und Reaktionsgeschwindigkeit. Darüber hinaus eignet er sich hervorragend für Anwendungen mit induktiven Lasten, bei denen die Kontrolle von hohen Spitzenströmen unerlässlich ist, um Schäden an der Schaltung zu vermeiden und die Leistung zu optimieren. Auch in USV-Systemen (Unterbrechungsfreie Stromversorgungen) leistet dieser IGBT einen wichtigen Beitrag zur unterbrechungsfreien Stromversorgung kritischer Infrastrukturen.
Erweiterte technische Aspekte
Die fortschrittliche Designphilosophie des DG15X06T1 zielt darauf ab, die oft widersprüchlichen Anforderungen an schnelle Schaltzeiten und geringe Verluste in Einklang zu bringen. Dies wird durch eine optimierte Kombination aus Kollektor-Emitter-Sättigungsspannung (VCE(sat)) und den Ein- und Ausschaltenergieverlusten (Eon, Eoff) erreicht. Die Gate-Ladung (Qg) ist so gestaltet, dass sie eine einfache Ansteuerung durch gängige Gate-Treiber-ICs ermöglicht, während die parasitären Kapazitäten minimiert werden, um die Schaltgeschwindigkeit zu maximieren. Die Avalanche-Robustheit des Transistors bietet eine zusätzliche Sicherheitsebene gegen transiente Überspannungen, die in realen Leistungselektronik-Schaltungen häufig auftreten können. Das TO-220-Gehäuse, ein industrieller Standard, bietet eine bewährte thermische Anbindung und ermöglicht eine einfache Montage auf Kühlkörpern, was für die Aufrechterhaltung einer optimalen Betriebstemperatur unter hoher Last entscheidend ist.
FAQ – Häufig gestellte Fragen zu DG15X06T1 – IGBT-Transistor, N-Kanal, 600 V, 27 A, 235 W, TO-220
Welche spezifischen Anwendungen sind ideal für den DG15X06T1 IGBT-Transistor?
Der DG15X06T1 eignet sich hervorragend für Leistungsumrichter, Schaltnetzteile, Motorsteuerungen, induktive Lastanwendungen, Solarenergieumrichter und USV-Systeme, bei denen hohe Spannungen und Ströme sowie effiziente Schaltvorgänge erforderlich sind.
Was sind die Hauptvorteile des N-Kanal-Designs dieses IGBTs?
Die N-Kanal-Konfiguration ermöglicht eine einfache Ansteuerung mit positiven Gate-Spannungen und ist kompatibel mit vielen Standard-Gate-Treiber-ICs. Dies vereinfacht das Schaltungsdesign und reduziert die Komplexität.
Ist der DG15X06T1 für den Einsatz in Hochfrequenzanwendungen geeignet?
Ja, der DG15X06T1 ist für seine schnellen Schaltgeschwindigkeiten bekannt, die ihn für Hochfrequenzanwendungen prädestinieren. Die genaue Eignung hängt von den spezifischen Anforderungen der Anwendung, einschließlich der erforderlichen Ein- und Ausschaltenergie, ab.
Welche Kühlmaßnahmen sind für den DG15X06T1 unter hoher Last empfohlen?
Aufgrund der Verlustleistung von 235 W wird dringend empfohlen, den DG15X06T1 mit einem geeigneten Kühlkörper zu versehen, um eine effektive Wärmeableitung sicherzustellen und die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten. Die Dimensionierung des Kühlkörpers sollte auf der maximalen Verlustleistung und der maximal zulässigen Sperrschichttemperatur basieren.
Wie unterscheidet sich der DG15X06T1 von einem MOSFET gleicher Spannung und Stromstärke?
IGBTs wie der DG15X06T1 bieten typischerweise eine höhere Stromtragfähigkeit und niedrigere Sättigungsspannungen bei höheren Spannungen im Vergleich zu MOSFETs. Dies macht sie oft zur besseren Wahl für Hochleistungsanwendungen, während MOSFETs bei niedrigeren Spannungen und höheren Frequenzen Vorteile haben können.
Ist der DG15X06T1 gegen Überspannungen geschützt?
Der DG15X06T1 verfügt über eine intrinsische Robustheit gegenüber transienten Überspannungen, was ihm eine gewisse Avalanche-Fähigkeit verleiht. Dennoch sollten in Designs, die anfällig für starke Überspannungen sind, zusätzliche Schutzschaltungen wie Varistoren oder Suppressordioden in Betracht gezogen werden.
Kann der DG15X06T1 direkt mit Mikrocontrollern angesteuert werden?
Obwohl der DG15X06T1 eine relativ einfache Gate-Ansteuerung ermöglicht, wird für die optimale Leistung und Sicherheit oft ein dedizierter Gate-Treiber-IC empfohlen. Dieser sorgt für die erforderlichen Spannungspegel, Stromimpulse und Schutzfunktionen.
