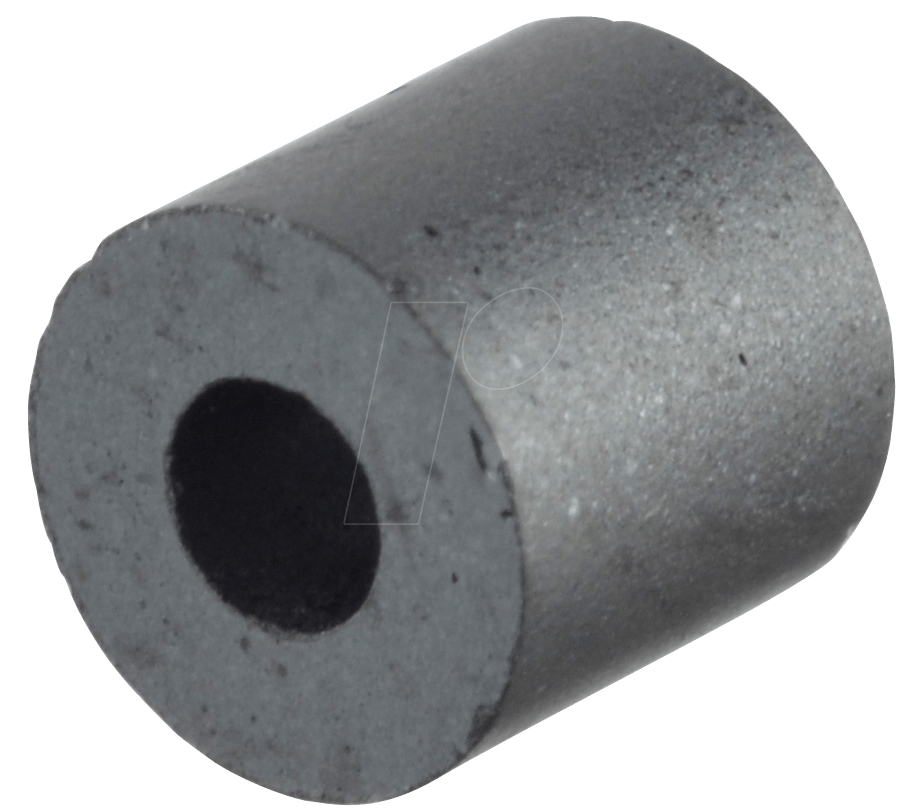

DFP 3,0 – Die Dämpfungsperle für optimale Signalintegrität
Stellen Sie sich unerwünschte hochfrequente Störsignale, die die Performance Ihrer empfindlichen Elektronik beeinträchtigen? Die DFP 3,0 Dämpfungsperle in der kompakten Größe von 3,5x3mm ist die gezielte Lösung zur Unterdrückung von Gleichtaktstörungen und zur Verbesserung der Signalqualität in präzisen elektronischen Anwendungen. Entwickelt für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die Wert auf makellose Signalintegrität legen, minimiert diese Komponente effektiv EMI/RFI-Effekte und gewährleistet reibungslose Datenübertragung und zuverlässige Gerätefunktion.
Präzision und Effizienz: Das Kernstück Ihrer Schaltung
Die DFP 3,0 Dämpfungsperle repräsentiert eine fortschrittliche Lösung zur gezielten Entstörung auf Leiterplatten und Kabeln. Während Standard-Entstörkomponenten oft breitbandige Effekte erzielen, bietet die DFP 3,0 durch ihre spezifische Materialzusammensetzung und Bauform eine optimierte Dämpfung im relevanten Frequenzbereich. Dies ist entscheidend für Anwendungen, bei denen die Integrität von Hochfrequenzsignalen oder digitalen Datenströmen von höchster Bedeutung ist, wie beispielsweise in Netzwerkgeräten, Kommunikationsmodulen oder medizinischer Messtechnik. Die kompakten Abmessungen von 3,5x3mm ermöglichen zudem eine platzsparende Integration selbst auf dicht bestückten Platinen, ohne Kompromisse bei der Funktionalität eingehen zu müssen.
Vorteile der DFP 3,0 Dämpfungsperle
- Gezielte Störsignalunterdrückung: Effektive Dämpfung von hochfrequenten Gleichtaktstörungen, die oft durch externe EMV-Quellen oder eigene Schaltvorgänge entstehen.
- Verbesserte Signalintegrität: Reduziert Bitfehler und Rauschen in digitalen Datenströmen, was zu zuverlässigerer Datenübertragung führt.
- Erhöhte Geräteperformance: Optimiert die Funktionsweise von empfindlichen Schaltkreisen und Sende-/Empfangseinheiten durch Minimierung von Interferenzen.
- Kompakte Bauform: Mit Abmessungen von 3,5x3mm ideal für den Einsatz auf engstem Raum und für Miniaturisierungskonzepte.
- Vielseitige Anwendung: Geeignet für eine breite Palette von elektronischen Systemen, von der Telekommunikation bis zur Industrieelektronik.
- Einfache Integration: Kann einfach auf Leiterplatten montiert oder in Kabel integriert werden, um eine sofortige Entstörung zu erzielen.
- Langlebigkeit und Zuverlässigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und konstante Leistung.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit der DFP 3,0 Dämpfungsperle ergibt sich aus ihrer sorgfältigen Konstruktion und der Auswahl spezialisierter Materialien. Die Kernkomponente ist eine ferritische Masse, die gezielt auf die Absorption von Energie im Hochfrequenzbereich abgestimmt ist. Diese Masse wird durch einen Hohlraum oder eine durchgehende Bohrung geführt, durch die das zu entstörende Kabel oder die Leiterbahn verläuft. Beim Durchtritt des Signals durch das Magnetfeld des Ferrits werden unerwünschte hochfrequente Anteile in Wärme umgewandelt und somit gedämpft. Die Außenabmessungen von 3,5 mm Länge und 3 mm Durchmesser sind ein entscheidender Faktor für die Integration in kompakte Designs, während die spezifische Impedanz und der Verlustfaktor der Dämpfungsperle für eine effektive Wirkung im gewünschten Frequenzbereich sorgen.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | DFP 3,0 – Dämpfungsperle |
| Abmessungen (L x Ø) | 3,5 mm x 3 mm |
| Material | Hochwertige ferritische Speziallegierung, optimiert für Hochfrequenz-Dämpfung |
| Montageart | Durchsteckmontage (für Kabel/Leiterbahnen) |
| Anwendungsbereich Frequenz | Optimiert für die Dämpfung von Gleichtaktstörungen im MHz- bis GHz-Bereich (spezifische Werte abhängig von der genauen Auslegung und Anwendungsumgebung) |
| Einsatzgebiete | Signalentstörung, EMI/RFI-Reduktion in Datenleitungen, USB-Kabel, HDMI-Kabel, Stromversorgungsleitungen (in Kombination mit anderen Filtern), Netzwerkkomponenten, Mess- und Regelungstechnik. |
| Umweltverträglichkeit | Entwickelt unter Berücksichtigung von Materialbeschränkungen und Energieeffizienz. Details zu spezifischen RoHS-Konformitäten können je nach Produktionscharge variieren und sind auf Anfrage erhältlich. |
| Temperaturbereich | Geeignet für den Betrieb in einem breiten Temperaturbereich, typischerweise von -40°C bis +125°C (detaillierte Spezifikationen auf Anfrage verfügbar). |
Anwendungsgebiete: Wo die DFP 3,0 glänzt
Die DFP 3,0 Dämpfungsperle findet ihren Einsatz dort, wo höchste Anforderungen an die Signalqualität gestellt werden und Störsignale die einwandfreie Funktion von Elektroniksystemen beeinträchtigen können. In der Netzwerktechnik optimiert sie die Leistung von Ethernet-Kabeln und Verbindungen, minimiert Paketverluste und gewährleistet stabile Datenübertragungsraten. Bei USB- und HDMI-Schnittstellen hilft sie, Artefakte und Bild-/Tonstörungen zu vermeiden, indem sie hochfrequente Störungen auf den Datenleitungen absorbiert. Auch in der Industrieelektronik, wo oft starke EMV-Quellen vorhanden sind, trägt die DFP 3,0 zur Stabilität von Steuerleitungen und Kommunikationsbussen bei. In der Automobilindustrie wird sie zur Entstörung von Kommunikationsleitungen und Sensoren eingesetzt, um die Zuverlässigkeit elektronischer Systeme unter anspruchsvollen Betriebsbedingungen zu gewährleisten. Darüber hinaus ist sie eine wertvolle Komponente in der Medizintechnik, wo präzise Messungen und die Integrität von Patientendaten oberste Priorität haben.
Warum DFP 3,0 gegenüber einfachen Ferritkernen?
Der entscheidende Unterschied zwischen der DFP 3,0 Dämpfungsperle und einfachen, grob gefertigten Ferritkernen liegt in der präzisen Abstimmung des Materials und der geometrischen Form. Während einfache Ferrite eine breite, oft unkontrollierte Dämpfung bieten, ist die DFP 3,0 speziell auf die Absorption von Gleichtaktstörungen in kritischen Frequenzbereichen hin optimiert. Dies bedeutet, dass sie nicht nur generell dämpft, sondern gezielt jene Frequenzen reduziert, die die Signalintegrität am stärksten beeinträchtigen, ohne dabei erwünschte Signalanteile unnötig zu schwächen. Die enge Toleranz der Abmessungen und die Qualität der ferritischen Masse gewährleisten eine konsistente und zuverlässige Leistung über die gesamte Lebensdauer des Produkts. Dies macht die DFP 3,0 zu einer überlegenen Wahl für professionelle Anwendungen, bei denen Performance und Zuverlässigkeit keine Kompromisse zulassen.
FAQ – Häufig gestellte Fragen zu DFP 3,0 – Dämpfungsperle 3,5x3mm
Was genau ist eine Dämpfungsperle und wozu dient sie?
Eine Dämpfungsperle, wie die DFP 3,0, ist eine passive elektronische Komponente, die dazu dient, unerwünschte hochfrequente Störsignale (EMI/RFI) auf elektrischen Leitungen zu reduzieren. Sie absorbiert die Energie dieser Störsignale und wandelt sie in Wärme um, wodurch die Signalqualität verbessert und die Funktionalität angeschlossener Geräte geschützt wird.
In welchen Frequenzbereichen arbeitet die DFP 3,0 Dämpfungsperle am effektivsten?
Die DFP 3,0 ist darauf ausgelegt, Gleichtaktstörungen in einem breiten Spektrum zu dämpfen, typischerweise im MHz- bis GHz-Bereich. Die genaue Effektivität hängt von der spezifischen Auslegung der Ferritmasse und der Anwendungsumgebung ab. Sie ist besonders wirksam bei der Unterdrückung von Störungen, die die Integrität digitaler Hochfrequenzsignale beeinträchtigen.
Kann die DFP 3,0 auch für Gleichstromanwendungen verwendet werden?
Primär ist die DFP 3,0 für die Entstörung von Wechselstromkomponenten und hochfrequenten Signalanteilen konzipiert. Sie hat eine minimale Auswirkung auf reine Gleichstromsignale, kann aber in Stromversorgungsleitungen eingesetzt werden, um hochfrequente Ripple und Störsignale zu minimieren, die durch Schaltnetzteile oder andere Quellen entstehen.
Wie wird die DFP 3,0 Dämpfungsperle korrekt installiert?
Die DFP 3,0 wird typischerweise als Durchsteckkomponente verwendet. Entweder wird sie über ein Kabel geschoben, oder die Leiterbahn auf einer Platine wird durch die Öffnung der Perle geführt. Die korrekte Platzierung nahe der Signalquelle oder des empfindlichen Bauteils maximiert die Wirkung.
Welche Vorteile bietet die kompakte Größe von 3,5x3mm?
Die geringen Abmessungen der DFP 3,0 ermöglichen eine platzsparende Integration in moderne, kompakte elektronische Geräte und Leiterplattenlayouts. Sie ist ideal für Anwendungen mit begrenztem Bauraum und für die Miniaturisierung von Elektronik, ohne Leistungseinbußen hinnehmen zu müssen.
Ist die DFP 3,0 wiederverwendbar?
Ja, die DFP 3,0 Dämpfungsperle ist eine passive Komponente und ist bei sachgemäßer Handhabung und innerhalb ihrer Spezifikationen in der Regel wiederverwendbar. Sie unterliegt keinem Verschleiß wie aktive elektronische Bauteile.
Wie unterscheidet sich die DFP 3,0 von anderen EMI-Filterlösungen?
Im Vergleich zu komplexeren Filterlösungen wie LC-Filtern bietet die DFP 3,0 eine einfache und kostengünstige Methode zur Entstörung. Sie wirkt gezielt auf Gleichtaktstörungen, während sie Gleichtakt- und Gegentakt-Signale kaum beeinflusst. Ihre Effektivität liegt in der spezifischen Materialeigenschaft und der einfachen Implementierung.
