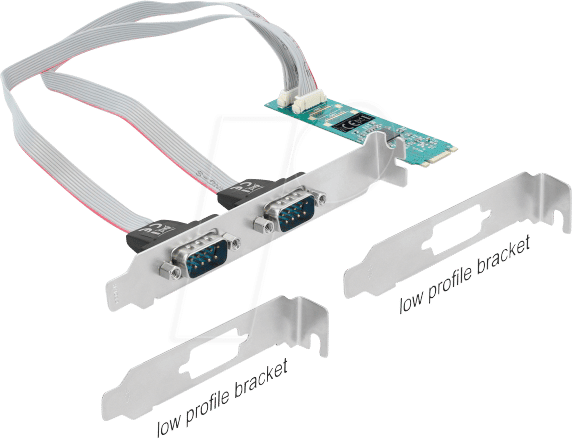

Erweitern Sie Ihre Systemkonnektivität mit der DELOCK 95270 M.2 RS232 Karte
Wenn Sie in Ihrem PC oder Server zusätzliche serielle Schnittstellen benötigen, insbesondere für industrielle Anwendungen, ältere Peripheriegeräte oder spezialisierte Hardware, stellt die DELOCK 95270 M.2 Karte die ideale Lösung dar. Diese leistungsstarke Adapterkarte ermöglicht die einfache Integration von zwei RS232-Schnittstellen über den modernen M.2-Formfaktor, wodurch Platz gespart und die Flexibilität Ihrer Systeme maximiert wird. Sie ist perfekt für Systemintegratoren, industrielle Anwender und IT-Profis, die auf zuverlässige und standardisierte serielle Kommunikation angewiesen sind.
Überlegene Konnektivität und Platzersparnis
Die DELOCK 95270 M.2 Karte übertrifft herkömmliche Erweiterungskarten durch ihre kompakte Bauform und die Nutzung des M.2-Steckplatzes. Während ältere Lösungen oft dedizierte PCIe-Slots belegen und mehr Platz im Gehäuse beanspruchen, nutzt diese Karte den zunehmend verfügbaren M.2-Slot, der typischerweise für SSDs oder WLAN-Module verwendet wird. Dies ist besonders vorteilhaft für kleine Formfaktor-Systeme (SFF) oder platzbeschränkte Server-Racks, wo jeder Zentimeter zählt. Die Karte wird entweder mit einem Standard- oder einem Low-Profile-Slotblech geliefert, was eine universelle Kompatibilität mit verschiedensten Gehäusetypen sicherstellt. Die Integration von zwei vollwertigen RS232-Schnittstellen in diesem winzigen Formfaktor ist ein signifikanter Fortschritt in der Schnittstellenerweiterung.
Technische Spezifikationen und Leistungsmerkmale
Die Kernfunktionalität der DELOCK 95270 wird durch den bewährten Chipsatz gewährleistet, der eine stabile und zuverlässige serielle Datenübertragung ermöglicht. Die Karte ist für den Einsatz in Umgebungen konzipiert, die eine robuste und langlebige serielle Anbindung erfordern, wie sie in der industriellen Automatisierung, im Messtechnikwesen oder in älteren POS-Systemen (Point of Sale) üblich ist. Die Unterstützung für die Baudrate bis zu 115,2 Kbit/s und die vielfältigen Hardware- und Software-Flow-Control-Modi sorgen für breite Kompatibilität mit einer Vielzahl von seriellen Geräten. Die 256-Byte FIFO-Puffer pro Port tragen zur Entlastung der CPU bei und verbessern die Leistung bei hohen Datenübertragungsraten.
Vorteile der M.2-Architektur für serielle Schnittstellen
- Platzoptimierung: Nutzt den M.2-Slot, der oft ungenutzt bleibt oder für weniger kritische Komponenten reserviert ist, und spart wertvolle PCIe-Slots.
- Kompakte Bauweise: Ideal für Small Form Factor (SFF) PCs, Industrie-PCs und Server, bei denen der Platz begrenzt ist.
- Dual-Port-Fähigkeit: Bietet zwei unabhängige RS232-Schnittstellen auf einer einzigen Karte.
- Flexibilität: Enthält sowohl Standard- als auch Low-Profile-Slotbleche für maximale Kompatibilität mit unterschiedlichen Gehäusen.
- Zuverlässigkeit: Konzipiert für den professionellen Einsatz mit stabiler Datenübertragung und industrietauglichen Komponenten.
- Erweiterte Kompatibilität: Unterstützt verschiedene serielle Kommunikationsprotokolle und Baudraten für eine breite Geräteunterstützung.
- Einfache Installation: Der M.2-Formfaktor ermöglicht eine schnelle und unkomplizierte Montage im System.
Detaillierte Produktdaten und Merkmale
| Kategorie | Detail |
|---|---|
| Produkttyp | M.2 Serielle Schnittstellenkarte |
| Hersteller | Delock |
| Modellnummer | 95270 |
| Schnittstellen (intern) | 1 x M.2 Key B+M (Unterstützt M.2-Steckplätze für PCIe-Anbindung) |
| Schnittstellen (extern) | 2 x RS232 (Sub-D 9 Pin Stecker) |
| Chipsatz | Hochwertiger, industrietauglicher Controller für zuverlässige Leistung |
| Datenübertragungsrate | Bis zu 115,2 Kbit/s pro Port |
| FIFO-Puffer | 256 Byte pro Port (hardwaregesteuert) |
| Betriebssystemunterstützung | Windows, Linux, macOS (Je nach Treiberverfügbarkeit und Chipsatz) |
| Formfaktor | M.2 2230, 2242, 2260, 2280 (durch M.2 Key B+M Stecker) |
| Lieferumfang | Karte, Standard-Slotblech, Low-Profile-Slotblech, Bedienungsanleitung |
| Anwendungsszenarien | Industrielle Automatisierung, POS-Systeme, Netzwerk-Geräteverwaltung, serielle Peripherieanbindung, Legacy-Systemintegration |
Umfassende Anwendungsgebiete
Die DELOCK 95270 M.2 Karte ist nicht nur eine einfache Erweiterung, sondern eine strategische Komponente für eine Vielzahl professioneller Umgebungen. In der industriellen Automatisierung ermöglicht sie die Anbindung von speicherprogrammierbaren Steuerungen (SPS), industriellen Kameras, Messgeräten und anderen Aktoren, die über RS232-Schnittstellen gesteuert werden. Für Point-of-Sale-Systeme ist sie unerlässlich zur Anbindung von Kassenscannern, Bondruckern, Kundendisplays und Kartenlesegeräten, die oft noch auf serielle Verbindungen setzen. Auch in Rechenzentren und Serverräumen spielt die Karte ihre Stärken aus, indem sie die Verwaltung von Netzwerkgeräten wie Switches, Routern oder Firewalls über Konsolenports vereinfacht. IT-Administratoren und Systemintegratoren schätzen die Möglichkeit, ältere, aber funktionale Peripheriegeräte weiterhin nutzen zu können, ohne auf moderne Systeme verzichten zu müssen. Die flexible M.2-Architektur stellt sicher, dass diese Karte auch in zukünftigen Systemgenerationen integriert werden kann, die M.2-Slots standardmäßig anbieten.
FAQ – Häufig gestellte Fragen zu DELOCK 95270 – 2 Port RS232, serielle, M.2 Karte, Standard und Low Profile
Welche M.2-Steckplätze werden von der DELOCK 95270 unterstützt?
Die DELOCK 95270 ist mit M.2 Key B+M Steckplätzen kompatibel. Diese Steckplätze sind typischerweise für SATA- und PCIe-basierte M.2-Geräte ausgelegt, und die Karte nutzt die PCIe-Lane-Anbindung für ihre serielle Schnittstellenfunktionalität. Sie unterstützt verschiedene M.2-Längen von 2230 bis 2280.
Benötige ich spezielle Treiber für die Installation der Karte?
Ja, für die volle Funktionalität der DELOCK 95270 Karte werden spezifische Treiber für Ihr Betriebssystem benötigt. Diese Treiber sind in der Regel auf der Delock-Website zum Download verfügbar. Die Karte ist kompatibel mit gängigen Betriebssystemen wie Windows und Linux.
Kann ich diese Karte in jedem PC mit einem M.2-Slot installieren?
Die Karte benötigt einen M.2-Slot, der die Nutzung von PCIe-Lanes unterstützt. Nicht alle M.2-Slots auf Motherboards sind für PCIe-Geräte ausgelegt; einige sind ausschließlich für SATA-SSDs gedacht. Prüfen Sie die Spezifikationen Ihres Motherboards, um sicherzustellen, dass ein M.2-Slot mit PCIe-Unterstützung vorhanden ist.
Was bedeutet Standard- und Low-Profile-Slotblech?
Das Produkt wird mit zwei verschiedenen Slotblechen geliefert. Das Standard-Slotblech ist für herkömmliche Desktop-Gehäuse gedacht, während das Low-Profile-Slotblech für den Einbau in schlankere Gehäuse, wie z.B. Rack-Server oder kompakte Desktop-Systeme, konzipiert ist. Dies erhöht die Flexibilität bei der Installation.
Wie unterscheidet sich die M.2 RS232 Karte von einer herkömmlichen PCIe RS232 Karte?
Der Hauptunterschied liegt im Formfaktor und der Schnittstelle. Während PCIe-Karten dedizierte PCIe-Slots auf dem Motherboard belegen, nutzt die DELOCK 95270 einen M.2-Slot, der in vielen modernen Systemen verfügbar ist und oft anderweitig nicht genutzt wird. Dies spart wertvolle PCIe-Slots und ist besonders vorteilhaft für platzsparende Systeme.
Unterstützt die Karte jede Baudrate für RS232-Kommunikation?
Die Karte unterstützt Baudraten bis zu 115,2 Kbit/s pro Port. Dies deckt die meisten gängigen Anforderungen für serielle RS232-Kommunikation ab, insbesondere für industrielle und ältere Peripheriegeräte.
Welche Art von Geräten kann ich mit der DELOCK 95270 verbinden?
Sie können eine Vielzahl von Geräten verbinden, die eine RS232-Schnittstelle verwenden, darunter industrielle Steuerungen (SPS), Scanner, Drucker, Modems, Netzwerk-Switches (Konsolenport), Barcode-Lesegeräte, ältere Messtechnik und Diagnosegeräte.
