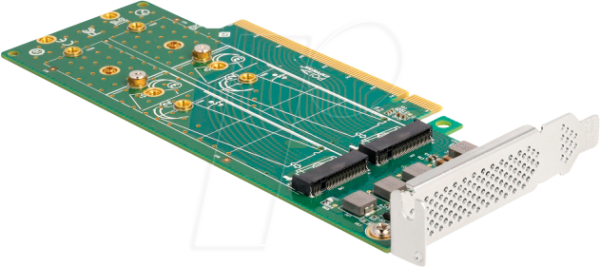

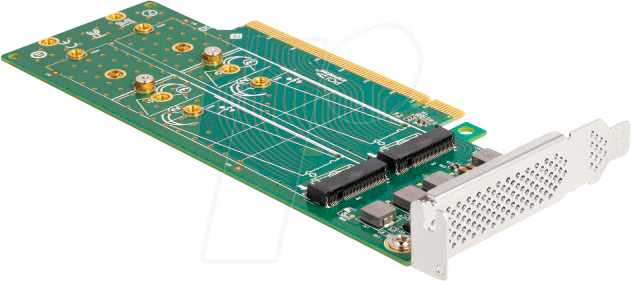

Maximale Speichererweiterung: DELOCK 90090 für Hochleistungs-NVMe-Setups
Für anspruchsvolle Anwender, die die volle Leistung moderner NVMe SSDs ausschöpfen und ihre Systemkapazitäten signifikant erweitern möchten, bietet die DELOCK 90090 PCIe 4.0 x16 zu 4 x M.2 Key M 22110 NVMe Bifurcation Karte die ideale Lösung. Sie überwindet Limitierungen einzelner M.2-Slots und ermöglicht die parallele Nutzung mehrerer Hochgeschwindigkeitslaufwerke direkt über den PCIe-Bus.
Revolutionäre Speicherflexibilität durch PCIe 4.0 Bifurcation
Herkömmliche Mainboards sind oft auf eine begrenzte Anzahl von M.2-Slots beschränkt, die zudem nicht immer die volle Bandbreite von PCIe 4.0 oder 5.0 unterstützen. Die DELOCK 90090 löst dieses Problem, indem sie einen einzelnen PCIe 4.0 x16-Slot in vier unabhängige PCIe 4.0 x4-Lanes aufteilt. Dies ermöglicht den Betrieb von bis zu vier M.2 NVMe SSDs, die den vollen Durchsatz ihrer jeweiligen PCIe-Anbindung nutzen können. Für Enthusiasten, Content Creators, Server-Administratoren und alle, die höchste Speicherleistung und -kapazität benötigen, stellt diese Karte eine signifikante Verbesserung dar, indem sie Engpässe beseitigt und die Systemperformance auf ein neues Level hebt.
Herausragende Vorteile der DELOCK 90090
- Viermale die Leistung: Ermöglicht den Anschluss von bis zu vier M.2 Key M NVMe SSDs über einen einzigen PCIe x16-Slot.
- Volle PCIe 4.0 Bandbreite: Jede der vier M.2-Schnittstellen erhält die volle PCIe 4.0 x4-Bandbreite, was maximale Lese- und Schreibgeschwindigkeiten für jede SSD garantiert.
- Bifurcation-Technologie: Nutzt die volle Bandbreite des PCIe 4.0 x16-Slots durch intelligente Aufteilung in vier unabhängige PCIe 4.0 x4-Lanes, was von unterstützenden Mainboards und CPUs erforderlich ist.
- Unterstützung für 22110 M.2 SSDs: Speziell für die größeren 22110 M.2-Formfaktoren konzipiert, die oft mehr Speicherplatz und bessere Kühlmöglichkeiten bieten.
- Hervorragende Wärmeableitung: Integrierte Kühlkörper auf den M.2-Slots sorgen für eine effektive Ableitung der Betriebswärme, was Throttling verhindert und die Langlebigkeit der SSDs sichert.
- Einfache Installation: Konzipiert für den unkomplizierten Einbau in gängige PCIe-Slots.
- Robustes Design: Hochwertige Komponenten und ein durchdachtes Platinenlayout für maximale Stabilität und Leistung.
Technische Spezifikationen im Detail
Die DELOCK 90090 ist mehr als nur ein Adapter; sie ist eine hochentwickelte Erweiterungskarte, die auf maximale Kompatibilität und Leistung ausgelegt ist. Die Karte nutzt den PCIe 4.0 Standard, der eine theoretische Bandbreite von bis zu 16 GT/s pro Lane bietet. In der x16-Konfiguration erreicht der Slot somit bis zu 32 GB/s bidirektional, die intelligent auf die vier M.2-Slots verteilt werden, sodass jede M.2 NVMe SSD mit ihrer vollen PCIe 4.0 x4-Geschwindigkeit arbeiten kann, sofern die Host-Systemunterstützung für Bifurcation gegeben ist.
| Merkmal | Beschreibung |
|---|---|
| Produktname | DELOCK 90090 |
| Schnittstelle (Host) | PCIe 4.0 x16 |
| Anzahl M.2 Slots | 4 x M.2 Key M |
| Unterstützte M.2 Größen | 22110, 2280, 2260, 2242, 2230 |
| NVMe Unterstützung | Ja |
| Bifurcation Unterstützung | Erforderlich vom Mainboard/BIOS |
| Datenübertragungsrate | Bis zu 16 GT/s pro Lane (PCIe 4.0) |
| Kühlung | Integrierte Kühlkörper für M.2 SSDs |
| Material (Kühler) | Aluminiumlegierung |
| Betriebssystemkompatibilität | Windows, Linux (Treiber oft nicht benötigt, da NVMe Standard) |
| Formfaktor | Erweiterungskarte (Full Height / Low Profile Bracket optional beiliegend) |
Optimale Einsatzgebiete für maximale Speicherleistung
Die DELOCK 90090 ist eine unverzichtbare Komponente für eine Vielzahl von Anwendungsbereichen, in denen höchste Speichergeschwindigkeit und -kapazität gefordert sind:
- Workstations für Content Creation: Videobearbeitung, 3D-Rendering und Bildbearbeitung erfordern schnelle Zugriffszeiten auf große Datensätze. Mit vier NVMe SSDs können temporäre Dateien, Projektdateien und Medienbibliotheken optimal verwaltet werden.
- Gaming-Systeme: Deutlich kürzere Ladezeiten für Spiele und schnellere Installationen durch die parallele Nutzung mehrerer Hochleistungs-SSDs.
- Server- und NAS-Systeme: Erhöhung der I/O-Leistung für Virtualisierungsplattformen, Datenbanken oder Speichernetzwerke.
- Professionelle Datenspeicherung: Für Anwender, die große Mengen an Daten schnell verarbeiten und speichern müssen, wie z.B. in der wissenschaftlichen Forschung oder bei der Analyse von Big Data.
- Bau von High-End-PCs: Wer das Maximum aus seiner Hardware herausholen möchte und keine Kompromisse bei der Speicherperformance eingehen will.
Technische Anforderungen und Kompatibilität
Um die volle Funktionalität der DELOCK 90090 nutzen zu können, ist die Unterstützung der PCIe Bifurcation durch das Mainboard und das BIOS des Systems entscheidend. Viele moderne Mainboards, insbesondere solche mit Intel X570, B550, Z590, Z690 oder neueren Chipsätzen, sowie AMD TRX40, X470, B450 oder neuere Plattformen, bieten diese Funktion. Es ist ratsam, vor dem Kauf die Spezifikationen Ihres Mainboards oder die Dokumentation des Herstellers zu konsultieren, um sicherzustellen, dass der PCIe-Slot, an dem die Karte installiert werden soll, Bifurcation im Verhältnis x4/x4/x4/x4 unterstützt. Die NVMe-Protokollunterstützung ist ebenfalls ein Muss, da die Karte ausschließlich für NVMe SSDs ausgelegt ist und keine SATA-basierten M.2-Laufwerke unterstützt.
Erweiterte Konfiguration und Leistungspotenzial
Die vier M.2-Slots der DELOCK 90090 sind physisch mit 4 Lanes PCIe 4.0 verbunden. Dies bedeutet, dass, wenn Ihr System die Bifurcation korrekt handhabt und den PCIe 4.0 x16-Slot in vier unabhängige x4-Slots aufteilt, jede Ihrer installierten NVMe SSDs die maximale PCIe 4.0 x4-Bandbreite von ca. 7-8 GB/s erreichen kann. Dies ermöglicht die Erstellung extrem schneller Speicherverbünde, beispielsweise für RAID-Konfigurationen, die höchste sequentielle Lese- und Schreibgeschwindigkeiten liefern. Selbst wenn Ihr System keine vollständige 4×4 Bifurcation unterstützt und stattdessen beispielsweise eine 2×8 oder 1×16 Konfiguration anbietet, kann die Karte dennoch zur Erweiterung der M.2-Kapazität genutzt werden, jedoch mit potenziell geringerer Bandbreite pro Laufwerk.
Häufig gestellte Fragen zu DELOCK 90090 – PCIe 4.0 x16 > 4 x M.2 Key M 22110 NVMe, Bifurcation
Ist die DELOCK 90090 mit allen M.2 SSDs kompatibel?
Die DELOCK 90090 ist ausschließlich für M.2 NVMe SSDs konzipiert. M.2 SATA SSDs werden nicht unterstützt. Sie unterstützt zudem M.2-Laufwerke im Key M-Formfaktor und ist speziell für die Längen 22110, 2280, 2260, 2242 und 2230 ausgelegt.
Benötige ich spezielle Treiber für die DELOCK 90090?
In den meisten Fällen sind keine speziellen Treiber für die DELOCK 90090 selbst erforderlich. Die Funktionalität wird über den Standard-NVMe-Treiber des Betriebssystems und die Bifurcation-Unterstützung des Mainboard-BIOS bereitgestellt. Stellen Sie sicher, dass Ihr Betriebssystem über aktuelle NVMe-Treiber verfügt.
Was genau bedeutet PCIe Bifurcation und warum ist sie wichtig?
PCIe Bifurcation bezeichnet die Fähigkeit eines PCIe-Slots, seine verfügbaren Lanes (z.B. 16 Lanes) in kleinere, unabhängige Lanes zu unterteilen (z.B. vier Slots zu je 4 Lanes). Dies ist entscheidend, damit jede der vier M.2 NVMe SSDs auf der DELOCK 90090 die volle PCIe 4.0 x4-Bandbreite nutzen kann. Ohne Bifurcation könnten die Lanes nicht korrekt aufgeteilt werden, und die volle Leistung wäre nicht erreichbar.
Welche Mainboards unterstützen PCIe Bifurcation für diese Karte?
Moderne Mainboards mit High-End-Chipsätzen wie Intel Z490, Z590, Z690, Z790 oder AMD X470, B450, X570, B550, X670 und neuere bieten in der Regel Bifurcation-Optionen. Die genauen Einstellungen und unterstützten Konfigurationen (z.B. x4/x4/x4/x4) variieren je nach Mainboard-Hersteller und BIOS-Version. Eine Überprüfung des Mainboard-Handbuchs oder der Hersteller-Website ist empfehlenswert.
Kann ich die M.2 SSDs auch im RAID-Verbund nutzen?
Ja, die DELOCK 90090 ermöglicht die Nutzung der angeschlossenen M.2 NVMe SSDs in verschiedenen RAID-Konfigurationen (z.B. RAID 0, RAID 1, RAID 10), je nach Unterstützung durch Ihr Mainboard (Hardware-RAID) oder durch Software-RAID-Lösungen Ihres Betriebssystems.
Sind die M.2-Slots auf der Karte mit aktiven Lüftern ausgestattet?
Die DELOCK 90090 verfügt über integrierte passive Kühlkörper aus Aluminium, die zur Wärmeableitung der M.2 SSDs beitragen. Aktive Lüfter sind in der Regel nicht Teil des Lieferumfangs, da die Kühlleistung oft durch den Gehäuselüfter und die Effektivität der passiven Kühler ausreicht. Bei extrem hohen Beanspruchungen oder in schlecht belüfteten Systemen kann zusätzliche Gehäuselüftung vorteilhaft sein.
Unterstützt die Karte auch PCIe 5.0 NVMe SSDs?
Die DELOCK 90090 ist eine PCIe 4.0 Karte. Sie ist abwärtskompatibel mit PCIe 3.0 und aufwärtskompatibel mit PCIe 5.0 Motherboards, allerdings wird die maximale Geschwindigkeit durch den PCIe 4.0 Standard der Karte selbst limitiert. Eine PCIe 5.0 NVMe SSD würde auf dieser Karte mit PCIe 4.0 Geschwindigkeiten laufen. Für die volle PCIe 5.0 Bandbreite wird eine entsprechende PCIe 5.0 Erweiterungskarte benötigt.
