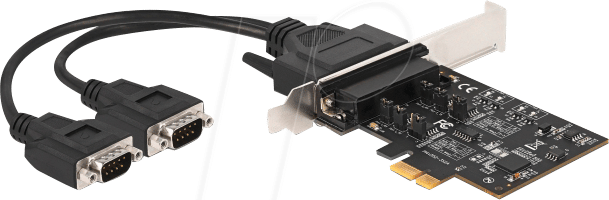

DELOCK 90048 – PCI Express Karte zu 2 x Seriell RS-422/485 mit 15 kV ESD Schutz

Die PCI Express Karte von Delock erweitert den PC um zwei externe Serielle RS-422/485 Ports. Es können Geräte, wie z. B. Scanner, Protokoll-Konverter, POS-Systeme, Infrarot -, IoT – Geräte etc. und unterschiedliche Modi verwendet werden.Die PCIe Karte unterstützt an beiden Anschlüssen den 2- und 4-Draht Betrieb sowohl für RS-422 als auch für RS-485 Geräte. Zudem lassen sich optional die integrierten Abschlusswiderstände aktivieren und damit unerwünschte Signalstörungen vermeiden.RS-422 oder RS-485 EinstellungDie Einstellungen erfolgen mit den Jumpern auf der PCIe Karte und bieten die Modi Auto Detect, RS-422 und RS-485 4-Draht vollduplex und den RS-485 2-Draht halbduplex Betrieb.Low Profile FormfaktorMit Hilfe der im Lieferumfang enthaltenen Low Profile Blende kann die PCI Express Karte auch in einen Mini-PC eingebaut werden.Spezifikation • Anschlüsse: extern: 1 x DB44 Buchse Anschlusskabel: DB44 Stecker > 2 x Seriell RS-422/485 DB9 Stecker intern: 1 x PCI Express x1, V2.0• Chipsatz: MaxLinear XR17V352, SP3078E• Datentransferrate bis zu 1 Mbps• FIFO: 256 Byte• Kompatibel mit 16C550 UART• Datenbit: 5, 6, 7, 8• Stopbit: 1, 1,5, 2• Paritätsbit: gerade, ungerade, keine, markiert, leer• Flusskontrolle: XON / XOFF, RTS / DTR, CTS / DSR• RS-485 automatische halbduplex Datenflusskontrolle• Schutz vor offenen, kurzgeschlossenen oder terminierten Eingängen• Status LEDs: TX, RX• ±15 kV ESD Absicherung auf allen Signal Pins (HBM)• ±15 kV IEC 61000-4-2 Air Gap Discharge• ±8 kV IEC 61000-4-2 Contact Discharge• I/O Adressen und IRQ werden durch das BIOS zugewiesen• Optionaler Abschlusswiderstand 120 OhmSystemvoraussetzungen • Linux Kernel 2.6 oder höher• Windows 8.1/8.1-64/10/10-64• PC mit einem freien PCI Express SteckplatzPackungsinhalt • PCI Express Karte• 1 serielles Anschlusskabel• Low Profile Blende• 4 x Jumper• Treiber CD• BedienungsanleitungVerpackung • Box
