Präzise Signalübertragung für anspruchsvolle Anwendungen: Das DELOCK 89676 HF-Kabel

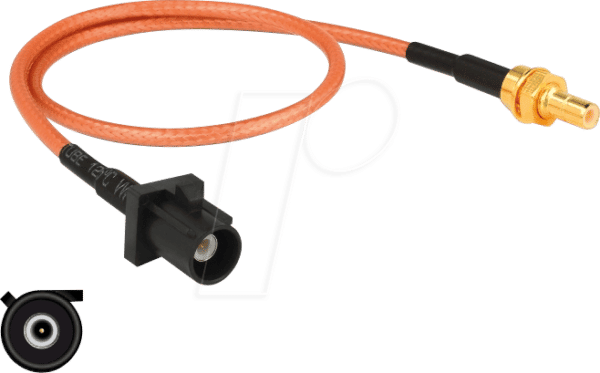

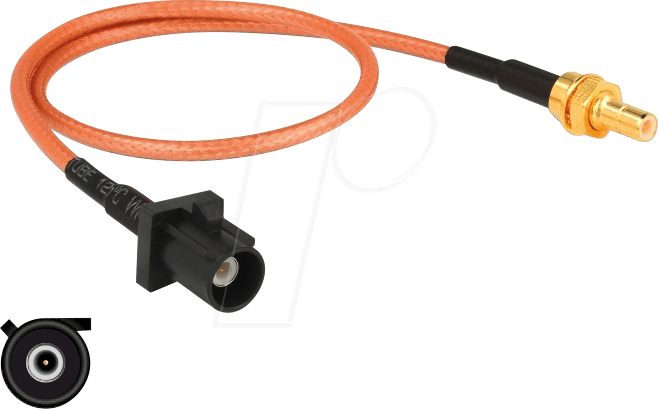

Sie suchen eine zuverlässige und verlustarme Verbindung für Ihre HF-Anwendungen, sei es in der Automobiltechnik, bei Navigationssystemen oder in spezialisierten Kommunikationslösungen? Das DELOCK 89676 HF-Kabel mit FAKRA A Stecker auf SMB Stecker (30 cm) bietet genau die Kompatibilität und Signalqualität, die Sie für eine störungsfreie Datenübertragung benötigen. Dieses Kabel ist die ideale Lösung für Profis und Enthusiasten, die Wert auf höchste Performance und einfache Integration legen.
Vorteile und Überlegenheit des DELOCK 89676
Herkömmliche Koaxialkabel können bei anspruchsvollen Anwendungen schnell an ihre Grenzen stoßen. Das DELOCK 89676 setzt hier neue Maßstäbe durch seine spezifische Konstruktion und die Verwendung von hochwertigen Steckverbindern, die speziell für die Anforderungen im HF-Bereich entwickelt wurden. Die FAKRA-Steckverbinder, auch bekannt als Fakra-Anschlüsse, sind farbcodiert und mechanisch verriegelbar, was eine eindeutige und sichere Verbindung gewährleistet und Verwechslungen vermeidet – ein kritischer Faktor in komplexen Systemen. Der SMB-Stecker bietet eine kompakte Bauform und ist für Frequenzen bis zu 18 GHz ausgelegt, was eine breite Anwendbarkeit sicherstellt. Die 30 cm Länge des Kabels ermöglicht eine flexible Installation, ohne überflüssigen Kabelsalat.
Hochwertige Materialauswahl für optimale Leistung
Die Grundlage für eine exzellente HF-Leistung bildet die sorgfältige Auswahl der Materialien. Das DELOCK 89676 HF-Kabel zeichnet sich durch folgende Merkmale aus:
- Leiterquerschnitt und Material: Ein reiner Kupferleiter sorgt für geringe Dämpfung und optimale Leitfähigkeit, was für die Signalintegrität unerlässlich ist. Kupfer ist aufgrund seiner hervorragenden elektrischen Eigenschaften die Standardwahl für Hochfrequenzanwendungen.
- Dielektrisches Material: Die Isolierung des Innenleiters besteht aus einem hochwertigen Dielektrikum, das eine präzise Impedanz von 50 Ohm über die gesamte Kabellänge aufrechterhält. Dies minimiert Reflexionen und Signalverluste, die bei Abweichungen von der Impedanzspezifikation auftreten würden.
- Abschirmung: Eine effektive Abschirmung ist entscheidend, um externe Störeinflüsse zu minimieren. Das DELOCK 89676 verfügt über eine mehrlagige Abschirmung, typischerweise bestehend aus einem Kupfergeflecht und/oder einer Aluminiumfolie, die eine hohe Schirmdämpfung gewährleistet und so die Übertragungsqualität auch in elektromagnetisch belasteten Umgebungen sichert.
- Außenmantel: Der robuste Außenmantel schützt das Kabel vor mechanischer Beanspruchung, Abrieb und Umwelteinflüssen. Dies erhöht die Langlebigkeit und Zuverlässigkeit des Kabels, insbesondere in Fahrzeugen oder industriellen Umgebungen.
Steckverbinder: FAKRA A und SMB – Präzision trifft Kompaktheit
Die Wahl der richtigen Steckverbinder ist für die Funktionalität und Zuverlässigkeit von HF-Kabeln von größter Bedeutung. Das DELOCK 89676 kombiniert zwei etablierte und bewährte Steckertypen:
- FAKRA A Stecker: Diese Steckverbinder werden primär in der Automobilindustrie eingesetzt und zeichnen sich durch ihre farbliche Kodierung und mechanische Verriegelung aus. Die FAKRA A-Variante ist in der Regel für Standardanwendungen konzipiert und ermöglicht eine schnelle und fehlerfreie Montage. Die codierte Ausführung verhindert, dass Stecker falsch angeschlossen werden, was gerade bei der Vielzahl von Antennen und Modulen in modernen Fahrzeugen von großer Bedeutung ist.
- SMB Stecker: Der SubMiniature B (SMB) Stecker ist ein kompakter und robuster Steckverbinder, der für Frequenzen bis zu 18 GHz geeignet ist. Er bietet eine gute Leistung und ist kostengünstig. SMB-Steckverbinder werden häufig in Anwendungen eingesetzt, bei denen Platz eine Rolle spielt, wie beispielsweise in Mobilfunkgeräten, WLAN-Systemen oder Messtechnik. Die Schraubkupplung sorgt für eine sichere und zuverlässige Verbindung.
Anwendungsbereiche: Wo das DELOCK 89676 seine Stärken ausspielt
Das DELOCK 89676 HF-Kabel ist ein vielseitiges Verbindungselement, das in einer breiten Palette von professionellen und technologischen Umgebungen eingesetzt werden kann:
- Automobil: Perfekt geeignet für den Anschluss von GPS-Antennen, DAB/DAB+ Antennen, Autoradios oder Rückfahrkameras, bei denen FAKRA-Anschlüsse standardmäßig verbaut sind. Die kurze Länge ist ideal für die oft beengten Platzverhältnisse im Fahrzeuginnenraum.
- Telekommunikation: Einsatz in Basisstationen, Repeatern oder bei der Verbindung von Antennen mit Modems und Routern, wo eine präzise Signalübertragung erforderlich ist.
- Messtechnik: Als Verbindungskabel zwischen Messgeräten und Prüflingen, um genaue und wiederholbare Messergebnisse zu erzielen.
- Industrielle Automation: Zur Verbindung von Sensoren, Kamerasystemen oder Steuergeräten in industriellen Umgebungen, in denen eine zuverlässige Datenübertragung unerlässlich ist.
- Unterhaltungselektronik: Anschluss von spezialisierten Empfängern oder Sendern, bei denen FAKRA oder SMB Anschlüsse vorhanden sind und eine qualitativ hochwertige Verbindung benötigt wird.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | HF-Koaxialkabel |
| Hersteller | Delock |
| Modellnummer | 89676 |
| Anschluss 1 | FAKRA A Stecker (Farbe: typisch Blau, Standard für GPS/GNSS) |
| Anschluss 2 | SMB Stecker |
| Kabellänge | 30 cm |
| Impedanz | 50 Ohm |
| Frequenzbereich | Typisch bis 6 GHz (für viele Anwendungen ausreichend; SMB-Steckertyp erlaubt höhere Frequenzen) |
| Außenmantelmaterial | PVC oder ähnlich flexibles, widerstandsfähiges Material |
| Leitermaterial | Kupfer (CU) |
| Dielektrikum | Polyethylen (PE) oder geschäumtes Polyethylen (Foam PE) für geringe Dämpfung |
| Schirmung | Geflecht und/oder Folie für hohe Schirmdämpfung |
| Betriebstemperatur | -40°C bis +85°C (typisch für Automotive-Anwendungen) |
FAQ – Häufig gestellte Fragen zu DELOCK 89676 – HF-Kabel FAKRA A Stecker > SMB Stecker 30 cm
Was ist der Hauptvorteil der FAKRA-Steckverbinder?
Der Hauptvorteil von FAKRA-Steckverbindern liegt in ihrer farblichen Kodierung und der mechanischen Verriegelung. Dies stellt sicher, dass verschiedene Kabeltypen korrekt und sicher miteinander verbunden werden können, was besonders in komplexen Systemen wie Fahrzeug-Infotainmentsystemen Fehler bei der Installation vermeidet und die Signalintegrität durch eine feste Verbindung gewährleistet.
Für welche Frequenzen ist dieses Kabel geeignet?
Das Kabel selbst ist typischerweise für Frequenzen bis 6 GHz ausgelegt, was für die meisten GPS-, GSM- und WLAN-Anwendungen ausreichend ist. Der verwendete SMB-Stecker kann jedoch Frequenzen bis zu 18 GHz unterstützen. Die genaue Eignung für sehr hohe Frequenzen hängt von der spezifischen Ausführung des Kabels und den Präzisionsanforderungen der Anwendung ab.
Kann ich dieses Kabel für eine GPS-Antenne verwenden?
Ja, das DELOCK 89676 ist hervorragend für den Anschluss von GPS-Antennen geeignet, insbesondere wenn die Antenne oder das Empfangsgerät über einen FAKRA A-Anschluss verfügt. Die 50-Ohm-Impedanz und die geringe Dämpfung sind für eine zuverlässige Signalübertragung von GPS-Satelliten unerlässlich.
Ist das Kabel für den Einsatz im Außenbereich oder in Fahrzeugen geeignet?
Die meisten HF-Kabel mit diesen Steckertypen sind so konzipiert, dass sie den Umgebungsbedingungen, die im Automobilbereich oder im Außenbereich herrschen, standhalten. Der robuste Außenmantel und die Qualität der Steckverbindungen sorgen für Langlebigkeit. Die genaue Spezifikation für den Außeneinsatz wäre dem Produktdatenblatt zu entnehmen, aber generell ist es für solche Anwendungen ausgelegt.
Warum ist die Kabellänge von 30 cm wichtig?
Eine Kabellänge von 30 cm ist oft ideal, um eine direkte Verbindung zwischen zwei Komponenten herzustellen, ohne unnötig langen Kabelsalat zu erzeugen. Dies reduziert Signalverluste, die mit zunehmender Kabellänge auftreten können, und vereinfacht die Installation, insbesondere in beengten Räumen wie im Armaturenbrett eines Autos.
Wie unterscheidet sich der SMB-Stecker vom FAKRA-Stecker?
Der FAKRA-Stecker ist ein spezieller Steckertyp, der vor allem in der Automobilindustrie für seine Farbkodierung und mechanische Verriegelung zur Vermeidung von Fehlanschlüssen bekannt ist. Der SMB-Stecker ist ein kompakterer und universellerer Steckertyp, der für höhere Frequenzen bis 18 GHz geeignet ist und oft durch eine Schraubkupplung gesichert wird. Das DELOCK 89676 kombiniert diese beiden Steckertypen für spezifische Konnektivitätsanforderungen.
Was bedeutet eine 50-Ohm-Impedanz?
Eine 50-Ohm-Impedanz ist der Standard für die meisten Hochfrequenzanwendungen, einschließlich WLAN, Mobilfunk und GPS. Diese Impedanz stellt sicher, dass die Energie des Signals effizient vom Sender zum Empfänger übertragen wird, mit minimalen Reflexionen. Wenn die Impedanz des Kabels nicht mit der Impedanz der angeschlossenen Geräte übereinstimmt, kommt es zu Signalverlusten und potenziellen Störungen.
