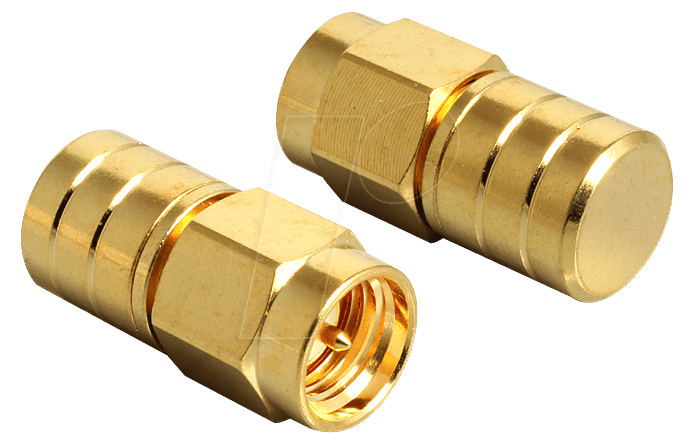

Optimale Signalintegrität und Schutz: Der DELOCK 88712 SMA Terminator
Der DELOCK 88712 SMA Terminator ist die ideale Lösung für alle, die eine zuverlässige und professionelle Signalabschlussung in HF-Anwendungen benötigen. Ob in der Messtechnik, Telekommunikation oder bei der Entwicklung komplexer elektronischer Systeme, dieses Präzisionsbauteil schützt Ihre Schnittstellen vor unerwünschten Reflexionen und externen Störungen, was zu einer gesteigerten Systemperformance führt.
Hochwertige Konstruktion für maximale Zuverlässigkeit
Dieser SMA-Terminator zeichnet sich durch seine robuste Bauweise und die Verwendung erstklassiger Materialien aus. Er wurde entwickelt, um eine langlebige und störungsfreie Funktion auch unter anspruchsvollen Umgebungsbedingungen zu gewährleisten. Die präzise Fertigung garantiert eine exakte Impedanzanpassung von 50 Ohm, was für die Signalintegrität in Hochfrequenzsystemen unerlässlich ist.
Schlüsselfunktionen und Vorteile des DELOCK 88712
- Verhindert Signalreflexionen: Der Hauptzweck eines Terminators ist die Absorption von HF-Energie am Ende einer Leitung, um unerwünschte Reflexionen zu eliminieren. Dies ist entscheidend, um stehende Wellen und damit verbundene Signalverzerrungen zu vermeiden.
- Schutz von HF-Anschlüssen: Durch die Terminierung ungenutzter SMA-Buchsen wird deren empfindliche Innenkontakte vor Staub, Schmutz und Feuchtigkeit geschützt. Dies verlängert die Lebensdauer der Komponenten und minimiert das Risiko von Kontaktproblemen.
- Verbesserte Systemleistung: Durch die Reduzierung von Reflexionen und die Maximierung der Signalübertragung wird die Gesamteffizienz und Genauigkeit von HF-Systemen signifikant erhöht. Dies ist besonders wichtig in präzisen Messaufbauten und bei der Datenübertragung mit hohen Frequenzen.
- Standardisierte SMA-Schnittstelle: Der Terminator verfügt über einen männlichen SMA-Stecker, der mit einer breiten Palette von Geräten und Kabeln mit SMA-Buchsen kompatibel ist. Diese Standardisierung vereinfacht die Integration in bestehende Systeme.
- Kompaktes und robustes Design: Die geringe Größe des Terminators ermöglicht eine platzsparende Installation, während die hochwertige Verarbeitung für eine hohe mechanische Stabilität und Zuverlässigkeit sorgt.
- Breites Anwendungsspektrum: Ideal für den Einsatz in Laborumgebungen, bei der Entwicklung von Kommunikationsgeräten, Satellitenanlagen, WLAN-Systemen, GPS-Empfängern und vielen anderen HF-Applikationen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | SMA Terminator / Abschlusswiderstand |
| Steckertyp | SMA Stecker (männlich) |
| Impedanz | 50 Ohm |
| Frequenzbereich | DC – 6 GHz (typisch, abhängig von der genauen Ausführung und Fertigungstoleranzen) |
| Material Gehäuse | Hochwertiges Metall (z.B. Messing vernickelt), für hervorragende Leitfähigkeit und Korrosionsbeständigkeit |
| Material Innenleiter | Präzisionsgefertigte Metalllegierung mit definierter Widerstandsschicht |
| Dämpfung | Typischerweise -20 dB oder besser bei der charakteristischen Frequenz für effektive Reflexionsunterdrückung |
| Betriebstemperatur | -40°C bis +85°C (standardisierte Industrietoleranz für zuverlässigen Einsatz) |
| Abmessungen | Kompakt und leicht, ideal für dichte Installationen |
| Anwendungsgebiete | HF-Labor, Telekommunikation, Messtechnik, Netzwerktechnik, Militärelektronik, Satellitenempfang, WLAN, Bluetooth-Entwicklung |
Detaillierte Betrachtung der Anwendungsbereiche und technischen Tiefe
Die korrekte Terminierung von offenen oder ungenutzten HF-Ports ist ein fundamentaler Aspekt im Design und Betrieb von Hochfrequenzsystemen. Ein schlecht terminierter Anschluss verhält sich wie ein offenes Ende einer Leitung, was dazu führt, dass ein erheblicher Teil der eintreffenden Signalenergie reflektiert wird. Diese Reflexionen überlagern sich mit dem ursprünglichen Signal und erzeugen stehende Wellen. Die Konsequenzen sind vielfältig und können von einer reduzierten Signalqualität über eine erhöhte Bitfehlerrate (BER) bis hin zu instabilen Systemverhalten reichen. Insbesondere in Messinstrumenten, wie Netzwerk-Analysatoren oder Spektrumanalysatoren, können solche Reflexionen zu Fehlmessungen führen, die die Analyse von Schaltungen und Geräten erschweren.
Der DELOCK 88712 SMA Terminator adressiert dieses Problem durch seine präzise Konstruktion. Mit einer Impedanz von 50 Ohm, dem Industriestandard für viele HF-Anwendungen, bietet er eine nahezu perfekte Anpassung an die charakteristische Impedanz der Übertragungsleitung. Dies bedeutet, dass die übertragene Signalenergie absorbiert und in Wärme umgewandelt wird, anstatt zurückgeworfen zu werden. Die interne Widerstandsschicht ist sorgfältig auf die gewünschte Impedanz abgestimmt und über einen weiten Frequenzbereich stabil. Die Verwendung von hochwertigen Metallen wie vernickeltem Messing für das Gehäuse gewährleistet nicht nur eine robuste mechanische Verbindung, sondern auch eine ausgezeichnete elektrische Leitfähigkeit und Schutz vor Umwelteinflüssen wie Oxidation, was für eine langfristige Leistungssicherheit entscheidend ist.
Die SMA-Schnittstelle selbst ist ein weltweit etablierter Standard für Koaxialsteckverbinder, der für seine kompakte Größe und seine Leistungsfähigkeit bei Frequenzen bis in den Mikrowellenbereich bekannt ist. Der männliche SMA-Stecker des Terminators ermöglicht eine einfache und sichere Verbindung mit entsprechenden SMA-Buchsen. Dies macht ihn zu einem unverzichtbaren Werkzeug für Ingenieure und Techniker, die an der Entwicklung oder Wartung von Geräten arbeiten, die über SMA-Anschlüsse verfügen. Dazu gehören beispielsweise Antennenanschlüsse an Routern und WLAN-Access-Points, RF-Ports von Testgeräten, oder Verbindungen in Satellitenkommunikationssystemen.
Bei der Entwicklung von RF-Schaltungen ist es üblich, dass nicht alle Ports eines Geräts permanent belegt sind. Ein ungenutzter Anschluss kann wie eine Antenne wirken und unerwünschte Signale einfangen oder auch selbst emittieren, was zu Interferenzen führen kann. Darüber hinaus kann ein freier Anschluss empfindlich auf elektrostatische Entladungen (ESD) reagieren. Das Anbringen eines Terminators schützt nicht nur die internen Schaltkreise, sondern minimiert auch das Risiko von unerwünschten Strahlungsverlusten oder -aufnahmen. Die Wahl eines Terminators von einem renommierten Hersteller wie Delock, der für die Qualität seiner Elektronikkomponenten bekannt ist, stellt sicher, dass die Spezifikationen eingehalten werden und die Zuverlässigkeit der gesamten Anwendung gewährleistet ist.
Die spezifische Auslegung des DELOCK 88712 auf einen Frequenzbereich von DC bis 6 GHz, wie er für SMA-Komponenten üblich ist, deckt eine breite Palette von Anwendungen ab, von niedrigeren Frequenzen, die in Basisbandanwendungen oder älteren Kommunikationsstandards vorkommen, bis hin zu höheren Frequenzen, die in modernen drahtlosen Technologien wie 5G-Vorläufern oder Hochgeschwindigkeits-Datenübertragungssystemen eingesetzt werden. Die Fähigkeit, auch bei höheren Frequenzen eine geringe Reflexion (hohe Rückflussdämpfung) zu gewährleisten, ist ein klares Indiz für die Präzision der Fertigung und die Qualität der verwendeten Materialien.
FAQ – Häufig gestellte Fragen zu DELOCK 88712 – SMA Terminator, SMA Stecker
Was ist die Hauptfunktion eines SMA Terminators?
Die Hauptfunktion eines SMA Terminators ist die Absorption von Hochfrequenzenergie am Ende einer Leitung, um Signalreflexionen zu verhindern. Dies minimiert stehende Wellen und sorgt für eine saubere Signalübertragung.
Für welche Anwendungen ist der DELOCK 88712 SMA Terminator geeignet?
Der Terminator ist ideal für den Einsatz in allen Hochfrequenzanwendungen, bei denen offene SMA-Buchsen vorhanden sind. Dazu gehören Messtechnik, Telekommunikationsgeräte, Netzwerkkomponenten, Satellitenempfang, WLAN-Systeme und Entwicklungsboards.
Welche Impedanz hat der DELOCK 88712?
Der DELOCK 88712 SMA Terminator hat eine standardisierte Impedanz von 50 Ohm, was der gängigen Impedanz für die meisten HF-Übertragungsleitungen und Geräte entspricht.
Wie schützt der Terminator meine SMA-Buchsen?
Indem der Terminator fest mit einer ungenutzten SMA-Buchse verbunden ist, schützt er deren interne Kontakte vor dem Eindringen von Staub, Schmutz und Feuchtigkeit. Dies beugt Korrosion und Kontaktproblemen vor.
Ist die Installation des Terminators kompliziert?
Nein, die Installation ist sehr einfach. Der SMA-Stecker des Terminators wird wie ein normales HF-Kabel in die freie SMA-Buchse geschraubt. Es ist kein Werkzeug oder spezielle Kenntnisse erforderlich.
Welchen Frequenzbereich unterstützt der DELOCK 88712?
Der Terminator ist typischerweise für einen Frequenzbereich von DC bis 6 GHz ausgelegt, was die meisten gängigen HF-Anwendungen abdeckt.
Warum ist es wichtig, offene SMA-Anschlüsse zu terminieren?
Offene SMA-Anschlüsse können unerwünschte Signalreflexionen verursachen, die die Systemleistung beeinträchtigen. Sie können auch als Antennen wirken und externe Störungen aufnehmen oder unerwünschte Strahlung emittieren. Die Terminierung verhindert diese Probleme.
