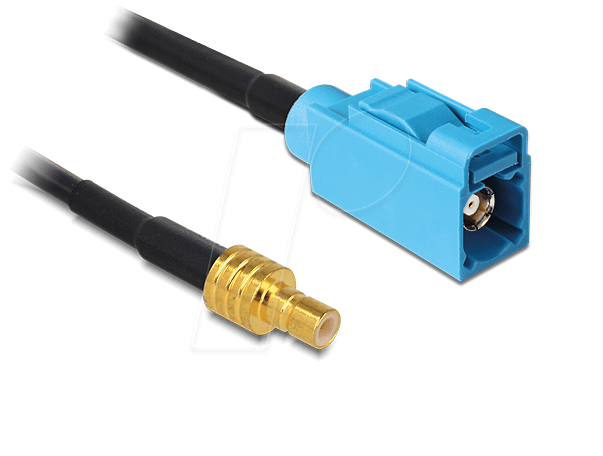

DELOCK 88652 – HF Antennenkabel FAKRA Z Buchse > SMB Buchse RG-174 3 m

DELOCK 88652 – Präzision und Zuverlässigkeit für Ihre HF-Anbindung

Das DELOCK 88652 HF-Antennenkabel mit FAKRA Z Buchse und SMB Buchse, gefertigt nach RG-174 Standard und mit einer Länge von 3 Metern, ist die ideale Lösung für Anwender, die eine stabile und verlustarme Verbindung zwischen Antennen und Empfangsgeräten benötigen. Dieses Kabel richtet sich an professionelle Nutzer in den Bereichen Automobil, Telekommunikation, Navigation und Medizintechnik, die höchste Anforderungen an Signalintegrität und elektromagnetische Verträglichkeit stellen.

Herausragende Konnektivität durch spezialisierte Steckverbinder

Die Wahl der richtigen Steckverbinder ist entscheidend für die Leistungsfähigkeit von Hochfrequenzanwendungen. Das DELOCK 88652 setzt auf zwei etablierte Standards, die jeweils spezifische Vorteile für eine optimale Signalübertragung bieten.

• FAKRA Z Buchse: Dieser Steckertyp ist besonders in der Automobilindustrie weit verbreitet und zeichnet sich durch seine mechanische Robustheit und seine codierte Bauweise aus. Die Codierung (bei Z ist dies universell) verhindert Verpolungen und gewährleistet eine sichere und korrekte Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen wie Vibrationen und Temperaturschwankungen. Die FAKRA-Steckverbindungen sind für ihre gute HF-Leistung im Frequenzbereich bis 6 GHz bekannt und eignen sich somit hervorragend für moderne Funkstandards.
• SMB Buchse: Die SubMiniature B (SMB) Steckverbinder sind für ihre kompakte Bauform und ihre gute Leistungsfähigkeit bei hohen Frequenzen bis 4 GHz geschätzt. Sie bieten eine zuverlässige und sichere Verbindung, die für eine Vielzahl von HF-Anwendungen, von GPS-Empfängern bis hin zu spezialisierten Kommunikationssystemen, unerlässlich ist. Die Bajonett-Kupplung der SMB-Stecker sorgt für eine schnelle und sichere Verriegelung.

Die Kombination dieser beiden Steckertypen in einem Kabel ermöglicht eine flexible Anpassung an unterschiedlichste Geräte und Schnittstellen, ohne Kompromisse bei der Signalqualität einzugehen. Dies macht das DELOCK 88652 zu einer überlegenen Wahl gegenüber Standardlösungen, die oft auf universellere, aber weniger spezialisierte Steckertypen setzen.

RG-174: Der Standard für verlustarme Signalübertragung

Der RG-174 Koaxialkabel-Standard bildet das Rückgrat des DELOCK 88652 und garantiert eine herausragende Leistung für Ihre HF-Anwendungen.

• Optimiert für HF-Signale: RG-174 ist speziell für die Übertragung von Hochfrequenzsignalen konzipiert. Seine Konstruktion minimiert Reflexionen und Dämpfung, was zu einer klaren und unverfälschten Signalübertragung führt. Dies ist entscheidend für Anwendungen, bei denen jedes Signalbit zählt, wie bei GPS, Mobilfunk oder Radioempfang.
• Flexibilität und Robustheit: Trotz seiner geringen Dämpfung ist das RG-174 Kabel bemerkenswert flexibel. Dies erleichtert die Verlegung in beengten Räumen, wie im Fahrzeuginnenraum oder in technischen Gehäusen. Gleichzeitig bietet die Isolationsschicht Schutz vor mechanischer Beschädigung und Umwelteinflüssen.
• Dünnere Bauweise: Die kompakte Bauweise des RG-174 Kabels, bedingt durch seinen geringen Durchmesser, ermöglicht eine unauffällige Integration in bestehende Installationen. Dies ist besonders vorteilhaft, wenn Ästhetik und Platzersparnis eine Rolle spielen.

Mit einer Länge von 3 Metern bietet das DELOCK 88652 eine praktische Reichweite, um Geräte flexibel zu positionieren und optimale Antennenplatzierungen zu realisieren, ohne unnötige Signalverluste durch zu lange Kabel zu riskieren.

Technische Spezifikationen im Detail

Merkmal	Spezifikation
Produkttyp	HF Antennenkabel
Hersteller	Delock
Modellnummer	88652
Anschluss 1	FAKRA Z Buchse (Codierung: universell)
Anschluss 2	SMB Buchse
Kabeltyp	RG-174 Koaxialkabel
Kabellänge	3 Meter
Material Innenleiter	Verkupfert oder versilbert, abhängig von der exakten RG-174 Spezifikation des Herstellers, für optimale Leitfähigkeit und Korrosionsbeständigkeit.
Dielektrikum	Polyethylen (PE) oder ähnliches dielektrisches Material mit geringer Dielektrizitätskonstante zur Minimierung von Signalverlusten.
Schirmung	Geflecht-Schirmung aus Kupfer oder Aluminium-Mylar-Folie für exzellenten Schutz vor elektromagnetischen Störungen.
Außenmantel	PVC oder ähnliches Polymer, farblich meist schwarz, für Flexibilität und Langlebigkeit.
Betriebsfrequenz	Typischerweise bis 4 GHz oder höher, je nach genauer Spezifikation der verwendeten Steckverbinder und des RG-174 Kabels.
Impedanz	50 Ohm, Standard für HF- und Antennenanwendungen.
Einsatzgebiete	Automobil, Navigation (GPS), Mobilfunk, WLAN, Rundfunkempfang, Telematik, IoT-Anwendungen.

Anwendungsbereiche für maximale Signalintegrität

Das DELOCK 88652 HF-Antennenkabel ist aufgrund seiner spezialisierten Steckverbinder und des bewährten RG-174 Kabelmaterials prädestiniert für eine Vielzahl anspruchsvoller Einsatzgebiete. Die durchdachte Konstruktion stellt sicher, dass Ihre HF-Signale mit minimalen Verlusten und maximaler Klarheit übertragen werden.

• Fahrzeugtechnik und Navigation: In modernen Fahrzeugen ist eine zuverlässige GPS- und Mobilfunkverbindung unerlässlich. Das DELOCK 88652 ermöglicht die nahtlose Integration von externen GPS-Antennen oder Mobilfunkmodulen, selbst wenn diese an ungünstigen Positionen montiert werden müssen. Die FAKRA Z Buchse ist hierbei ein entscheidender Vorteil, da sie eine sichere Verbindung im rauen Fahrzeugumfeld gewährleistet.
• Telekommunikation und Netzwerktechnik: Ob für WLAN-Anwendungen, den Anschluss von Funkmodulen oder spezialisierten Kommunikationsgeräten – dieses Kabel sorgt für eine stabile Signalübertragung. Die SMB-Buchse ist in vielen Netzwerkkomponenten zu finden und ermöglicht eine einfache und sichere Anbindung.
• Medizintechnik und Messtechnik: In wissenschaftlichen und medizinischen Bereichen, wo Präzision und Störungsfreiheit oberste Priorität haben, spielt das DELOCK 88652 seine Stärken aus. Es kann zur Verbindung von HF-Sensoren, Messgeräten oder zur Signalübertragung in Laboren eingesetzt werden.
• IoT und Smart Home: Mit der zunehmenden Verbreitung von vernetzten Geräten steigt auch der Bedarf an zuverlässiger HF-Konnektivität. Dieses Kabel ist ideal für den Anschluss von LoRa-Modulen, Zigbee-Gateways oder anderen IoT-Geräten, die eine stabile Funkverbindung benötigen.

Die 3-Meter-Länge bietet zudem die Flexibilität, die Antenne optimal zu positionieren, um die bestmögliche Empfangs- und Sendeleistung zu erzielen, ohne durch zu kurze Kabel eingeschränkt zu sein.

Qualitätsmerkmale, die überzeugen

Die Auswahl des DELOCK 88652 HF-Antennenkabels ist eine Entscheidung für Qualität, Zuverlässigkeit und zukunftssichere Technologie. Diese Komponente ist darauf ausgelegt, den Anforderungen moderner HF-Anwendungen gerecht zu werden und eine langfristig stabile Leistung zu bieten.

• Optimierte Dämpfungswerte: Das RG-174 Kabel ist bekannt für seine geringe Dämpfung über einen weiten Frequenzbereich. Dies bedeutet, dass Ihre Signale auf dem Weg von der Antenne zum Gerät oder umgekehrt weniger an Stärke verlieren. Dies ist besonders wichtig bei schwachen Signalen oder langen Kabelwegen, wo jede Millivolt zählt.
• Robuste Steckverbinder: Sowohl die FAKRA Z als auch die SMB Buchse sind für ihre Langlebigkeit und zuverlässige Funktionalität bekannt. Sie sind so konstruiert, dass sie wiederholtes Ein- und Ausstecken ohne Qualitätsverlust überstehen und auch unter Vibrationen eine sichere Verbindung aufrechterhalten.
• EMV-Schutz: Die hochwertige Schirmung des RG-174 Kabels bietet einen effektiven Schutz vor externen elektromagnetischen Störungen. Dies verhindert Signalverzerrungen und ermöglicht eine klare und präzise Datenübertragung, was in vielen technischen Anwendungen kritisch ist.
• Vielseitige Kompatibilität: Durch die Verwendung von Industriestandards wie FAKRA und SMB ist das Kabel mit einer breiten Palette von Geräten und Systemen kompatibel, was eine nahtlose Integration in bestehende oder neue Setups ermöglicht.
• Präzise gefertigt: Delock steht für hochwertige Verarbeitung. Jedes Kabel wird sorgfältig gefertigt, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.

FAQ – Häufig gestellte Fragen zu DELOCK 88652 – HF Antennenkabel FAKRA Z Buchse > SMB Buchse RG-174 3 m

Welche Geräte können mit dem DELOCK 88652 verbunden werden?

Das DELOCK 88652 ist ideal für die Verbindung von Geräten, die über eine FAKRA Z Buchse oder eine SMB Buchse verfügen und HF-Signale empfangen oder senden. Dazu gehören beispielsweise GPS-Empfänger, Mobilfunkmodule, WLAN-Access-Points, Autoradios, Navigationssysteme und viele andere Kommunikations- und Messtechnikgeräte.

Was bedeutet die Codierung FAKRA Z?

FAKRA Z steht für eine universelle Codierung innerhalb des FAKRA-Standards. Diese Codierung verhindert, dass Stecker falsch gesteckt werden, was bei verschiedenen Anwendungen, insbesondere im Automobilbereich, unerlässlich ist, um Verpolungen und damit verbundene Schäden oder Fehlfunktionen zu vermeiden.

Ist das RG-174 Kabel für hohe Frequenzen geeignet?

Ja, das RG-174 Koaxialkabel ist für die Übertragung von Hochfrequenzsignalen konzipiert und bietet gute Leistungen über einen weiten Frequenzbereich, typischerweise bis zu mehreren Gigahertz. Es minimiert dabei Signalverluste und Reflexionen, was für eine klare Signalübertragung unerlässlich ist.

Welche Vorteile bietet die 3-Meter-Länge des Kabels?

Die 3-Meter-Länge bietet eine flexible Reichweite, um Antennen optimal zu positionieren und Geräte bequem anzuschließen. Dies ist besonders nützlich, um die bestmögliche Empfangsqualität zu erzielen oder um Installationen in beengten Verhältnissen zu erleichtern, ohne dabei durch ein zu kurzes Kabel eingeschränkt zu sein.

Wie wichtig ist die Impedanz von 50 Ohm für dieses Kabel?

Die Impedanz von 50 Ohm ist ein Branchenstandard für HF- und Antennenanwendungen. Die Anpassung der Impedanz zwischen der Antenne, dem Kabel und dem Empfangsgerät ist entscheidend, um Reflexionen zu minimieren und die maximale Leistung der Signalübertragung zu gewährleisten. Das DELOCK 88652 erfüllt diesen wichtigen Standard.

Ist das Kabel für den Einsatz im Außenbereich geeignet?

Der Außenmantel des RG-174 Kabels bietet Schutz vor Umwelteinflüssen. Die Steckverbinder sind für den typischen Einsatz in Fahrzeugen oder technischen Geräten ausgelegt. Für extreme Außenanwendungen, die direkter Witterung ausgesetzt sind, sind spezielle Kabelummantelungen empfehlenswert. Der Einsatz innerhalb von Gehäusen oder im geschützten Außenbereich ist in der Regel unproblematisch.

Wie unterscheidet sich dieses Kabel von anderen Antennenkabeln?

Das DELOCK 88652 zeichnet sich durch die spezifische Kombination von hochwertigen FAKRA Z und SMB Steckverbindern auf einem RG-174 Kabel aus. Diese Kombination ist für spezielle Anwendungen konzipiert, die eine hohe Signalintegrität und eine sichere, codierte Verbindung erfordern, was es von einfacheren oder universelleren Antennenkabeln abhebt.

Marke	Delock
