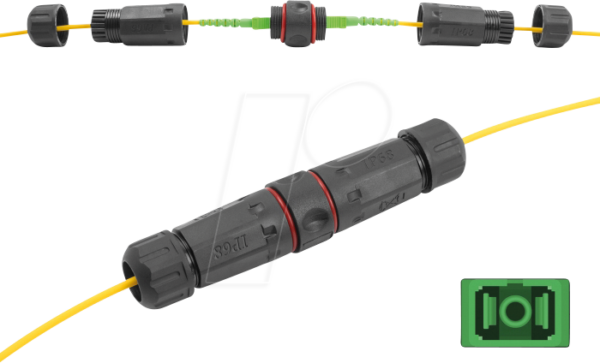

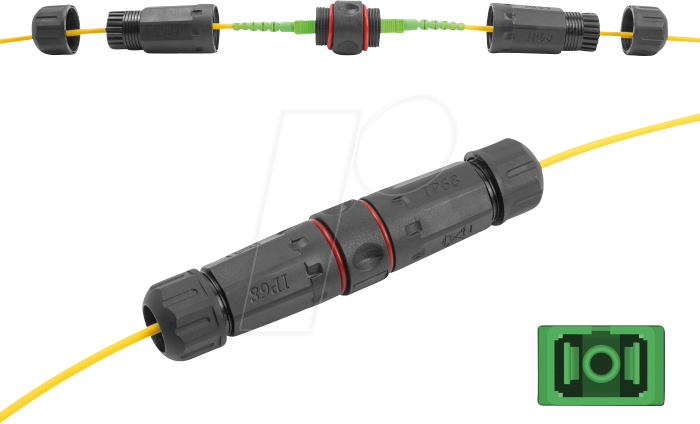

Hochleistungs-LWL-Kabelverbinder für anspruchsvolle Outdoor-Anwendungen
Benötigen Sie eine zuverlässige und verlustarme Verbindung für Ihre Glasfaserinfrastruktur im Außenbereich? Der DELOCK 87869 LWL Kabelverbinder SC Simplex Buchse/Buchse, APC, Outdoor wurde speziell entwickelt, um eine stabile und dauerhafte Signalübertragung auch unter widrigsten Umgebungsbedingungen zu gewährleisten. Er ist die ideale Lösung für Netzwerkadministratoren, Installateure und Systemintegratoren, die eine professionelle und ausfallsichere Kupplung für ihre Glasfaserkabel suchen.
Überlegene Leistung und Robustheit für den Außeneinsatz
Der DELOCK 87869 setzt neue Maßstäbe in Bezug auf Zuverlässigkeit und Performance für LWL-Verbindungen im Freien. Im Gegensatz zu herkömmlichen Indoor-Kupplungen, die anfällig für Feuchtigkeit, Staub und Temperaturschwankungen sind, zeichnet sich dieser Verbinder durch seine IP-geschützte Bauweise aus. Die APC-Schliffgeometrie (Angled Physical Contact) minimiert Rückreflexionen signifikant, was für die Integrität des optischen Signals, insbesondere bei höheren Datenraten, unerlässlich ist. Dies gewährleistet eine überlegene Signalqualität und reduziert die Wahrscheinlichkeit von Datenverlusten, ein kritischer Faktor für professionelle Netzwerke.
Präzise Signalintegrität dank APC-Technologie
Ein entscheidender Vorteil des DELOCK 87869 ist die Verwendung des APC-Schliffs. Bei herkömmlichen Steckverbindern mit einem flachen Schliff (UPC – Ultra Physical Contact) können Lichtsignale, die vom Endpunkt der Faser reflektiert werden, zurück in den Sender gelangen. Dies kann zu einer Verschlechterung der Signalqualität und potenziellen Fehlern führen, insbesondere bei empfindlichen Übertragungssystemen. Der APC-Schliff mit seinem winkeligen Politurwinkel lenkt diese Rückreflexionen effektiv in den Fasermantel ab, wo sie gedämpft werden. Dies resultiert in einer deutlich geringeren Rückflussdämpfung und einer verbesserten Gesamtperformance Ihres LWL-Netzwerks. Dies ist besonders wichtig in Anwendungen wie FTTH (Fiber to the Home), aktiven optischen Netzwerken und bei der Verbindung von Überwachungssystemen, bei denen jede Form von Signalverschlechterung minimiert werden muss.
Robustes Design für extreme Umgebungsbedingungen
Die Outdoor-Tauglichkeit des DELOCK 87869 wird durch sein speziell konstruiertes Gehäuse unterstrichen. Es schützt die empfindlichen optischen Komponenten zuverlässig vor einer Vielzahl von Umwelteinflüssen:
- Wetterbeständigkeit: Das robuste Materialgehäuse bietet Schutz vor Regen, Schnee und UV-Strahlung, was eine langfristige Funktionalität im Außeneinsatz garantiert.
- Staubschutz: Die versiegelte Bauweise verhindert das Eindringen von Staub und Schmutzpartikeln, die die Leistung des Steckverbinders beeinträchtigen könnten.
- Temperaturbeständigkeit: Der Verbinder ist für einen breiten Temperaturbereich ausgelegt, um auch bei extremen Minustemperaturen oder großer Hitze eine zuverlässige Verbindung zu gewährleisten.
- Mechanische Stabilität: Das verstärkte Design schützt vor Stößen und Vibrationen, die in Außenbereichen häufig auftreten können.
Vielseitige Einsatzmöglichkeiten
Der DELOCK 87869 LWL Kabelverbinder ist eine universelle Lösung, die sich für eine breite Palette von Anwendungen eignet:
- Telekommunikation: Ideal für die Verbindung von Glasfaserkabeln in Außenbereichen von Telekommunikationsnetzen, einschließlich Basisstationen und Verteilern.
- Industrielle Vernetzung: Perfekt für die robuste Vernetzung von Maschinen und Anlagen in industriellen Umgebungen, wo Langlebigkeit und Zuverlässigkeit oberste Priorität haben.
- Sicherheitssysteme: Ermöglicht eine stabile und sichere Datenübertragung für Überwachungskameras und andere Sicherheitseinrichtungen im Freien.
- CATV (Kabelfernsehen): Unterstützt die Signalübertragung in Kabelfernsehnetzen, die oft Außeninstallationen erfordern.
- Private Netzwerke: Geeignet für anspruchsvolle private Installationen, die eine zuverlässige LWL-Verbindung über längere Distanzen oder unter schwierigen Bedingungen erfordern.
Technische Spezifikationen im Detail
Die detaillierten technischen Spezifikationen des DELOCK 87869 unterstreichen seine Eignung für professionelle Anwendungen:
| Spezifikation | Details |
|---|---|
| Produkttyp | LWL Kabelverbinder (Kupplung) |
| Steckertyp | SC Simplex Buchse / Buchse |
| Schliff | APC (Angled Physical Contact) |
| Faserart | Singlemode (SM) |
| Einfügedämpfung | Typischerweise < 0.2 dB (für APC-Verbindungen) |
| Rückflussdämpfung | Typischerweise > 55 dB (für APC-Verbindungen) |
| Gehäusematerial | Hochwertiger Kunststoff mit UV- und Wetterbeständigkeit |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -40°C bis +85°C |
| Schutzart | IP67 (bei korrekt verschlossener Staubkappe) |
| Farbe | Grün (typisch für APC-Steckverbinder) |
| Anwendung | Outdoor-Installation, Telekommunikation, Industrie, Sicherheit |
Hochwertige Komponenten für maximale Langlebigkeit
Die Auswahl der richtigen Komponenten ist entscheidend für die Zuverlässigkeit und Langlebigkeit einer LWL-Verbindung. Der DELOCK 87869 wurde unter Berücksichtigung dieser Prinzipien entwickelt:
- Präzisions-Ferrule: Die Ferrule, die die Glasfaser im Verbinder hält, besteht aus Keramikmaterial höchster Güte. Dies gewährleistet eine exakte Zentrierung der Fasern und minimiert die Einfügedämpfung.
- Robustes Gehäuse: Das Gehäuse ist aus einem speziellen, UV-stabilen und witterungsbeständigen Kunststoff gefertigt. Dieses Material ist resistent gegen Ozon, Feuchtigkeit und Temperaturschwankungen, was eine dauerhafte Funktion im Außeneinsatz sichert.
- Abdichtung: Eine effektive Abdichtung schützt die innenliegenden optischen Elemente vor dem Eindringen von Wasser, Staub und anderen Verunreinigungen. Dies ist essenziell, um Korrosion und Leistungseinbußen zu verhindern.
- Mechanische Belastbarkeit: Die Konstruktion ist auf eine hohe mechanische Belastbarkeit ausgelegt, um Vibrationen und Stößen standzuhalten, die in rauen Umgebungen auftreten können.
Einfache Installation und Integration
Der DELOCK 87869 ist für eine unkomplizierte Installation konzipiert. Die Simplex-Ausführung ermöglicht die einfache Verbindung einzelner Glasfaserkabel. Die SC-Stecker sind weit verbreitet und ermöglichen eine nahtlose Integration in bestehende LWL-Infrastrukturen. Die Kupplung ist so gestaltet, dass sie auch mit Handschuhen oder unter schwierigen Bedingungen gut zu handhaben ist.
Sicherheit und Zuverlässigkeit im Fokus
Bei der Verkabelung von Netzwerken, insbesondere im kritischen Außenbereich, sind Sicherheit und Zuverlässigkeit von größter Bedeutung. Der DELOCK 87869 erfüllt diese Anforderungen durch:
- Minimierung von Rückreflexionen: Die APC-Technologie reduziert Rückreflexionen, was die Datenintegrität erhöht und die Leistung von empfindlichen Geräten schützt.
- Schutz vor Umwelteinflüssen: Die robuste Konstruktion schützt die Verbindung vor den Elementen, wodurch Ausfallzeiten und teure Reparaturen vermieden werden.
- Langzeitstabilität: Die hochwertigen Materialien und die präzise Fertigung gewährleisten eine lange Lebensdauer und konstante Leistung über Jahre hinweg.
Zertifizierte Qualität für professionelle Ansprüche
Wir bei Lan.de wissen, dass nur geprüfte und zertifizierte Komponenten den Anforderungen professioneller Netzwerkinfrastrukturen gerecht werden. Der DELOCK 87869 wird unter strengen Qualitätskontrollen hergestellt, um sicherzustellen, dass jede Einheit die spezifizierten Leistungsparameter erfüllt. Dies gibt Ihnen die Gewissheit, dass Ihre LWL-Verbindungen stabil und leistungsfähig sind.
FAQ – Häufig gestellte Fragen zu DELOCK 87869 – LWL Kabelverbinder SC Simplex Buchse / Buchse, APC, Outdoor
Was bedeutet APC bei LWL-Steckverbindern?
APC steht für Angled Physical Contact. Dies beschreibt eine spezielle Schliffgeometrie der Stirnfläche der Ferrule, bei der die Faseroberfläche schräg poliert ist. Dieser Winkel bewirkt, dass reflektiertes Licht in den Fasermantel abgelenkt wird, anstatt direkt zum Sender zurückgeworfen zu werden. Dies reduziert die Rückflussdämpfung signifikant und verbessert die Signalqualität, was besonders in anspruchsvollen Anwendungen wichtig ist.
Ist dieser LWL-Verbinder für den Einsatz im Innenbereich geeignet?
Obwohl dieser Verbinder für den Outdoor-Einsatz konzipiert ist und dessen Robustheit bietet, kann er selbstverständlich auch problemlos im Innenbereich verwendet werden. Die höhere Schutzart und Witterungsbeständigkeit machen ihn zu einer sehr langlebigen und zuverlässigen Wahl, auch wenn die extremen Anforderungen des Außeneinsatzes dort nicht gegeben sind.
Welchen Unterschied gibt es zwischen Simplex und Duplex Steckverbindern?
Simplex-Steckverbinder werden für die Übertragung von Signalen in nur eine Richtung verwendet, das heißt, sie verbinden jeweils eine Sende- mit einer Empfangsverbindung. Duplex-Steckverbinder hingegen fassen typischerweise zwei Fasern (eine für Senden, eine für Empfangen) in einem Gehäuse zusammen und erleichtern so die Verbindung für bidirektionale Kommunikation.
Kann dieser Verbinder mit allen Arten von Glasfaserkabeln verwendet werden?
Der DELOCK 87869 ist für Singlemode-Glasfaserkabel (SM) konzipiert. Singlemode-Fasern werden typischerweise für Langstreckenübertragungen mit hohen Bandbreiten eingesetzt. Für Multimode-Fasern (MM) sind andere Steckertypen und Schliffgeometrien erforderlich.
Wie wird die Schutzart IP67 erreicht?
Die Schutzart IP67 bedeutet, dass der Verbinder gegen das Eindringen von Staub geschützt ist (erste Ziffer 6) und auch bei zeitweiligem Untertauchen in Wasser kein schädliches Eindringen von Wasser möglich ist (zweite Ziffer 7). Dies wird durch spezielle Dichtungen und die Konstruktion des Gehäuses erreicht, die eine vollständige Versiegelung der optischen Komponenten gewährleisten, wenn sie nicht in Gebrauch sind oder mit einer Staubkappe geschützt werden.
Was sind die Vorteile der Verwendung von APC gegenüber UPC?
Der Hauptvorteil von APC gegenüber UPC (Ultra Physical Contact) liegt in der deutlich geringeren Rückflussdämpfung. Dies ist entscheidend für Anwendungen, die eine hohe Signalqualität und minimale Störungen erfordern, wie beispielsweise bei aktivierten optischen Netzwerken, Videoübertragung oder Hochgeschwindigkeitsdatenverbindungen. UPC-Stecker sind eher für weniger anspruchsvolle Anwendungen geeignet.
Benötige ich spezielles Werkzeug für die Installation?
Die Installation dieses Kabelverbinders dient primär der Verbindung zweier bereits terminierter LWL-Kabel. Wenn Sie ein Kabel anschließen müssen, benötigen Sie gegebenenfalls Werkzeuge zur Vorbereitung des Kabels und zur Durchführung der LWL-Montage, wie z.B. einen LWL-Abisolierer und ein Spleißwerkzeug, je nach Art der Verbindung. Die Kupplung selbst wird einfach aufgesteckt.
