Problemlose RS-232 Schnittstellenprüfung mit dem DELOCK 87713

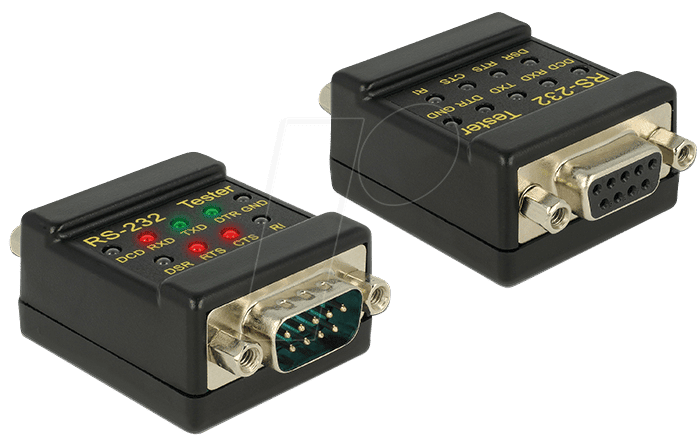

Wenn Sie mit seriellen Schnittstellen arbeiten, ist die Diagnose von Kommunikationsproblemen oft eine zeitaufwendige und frustrierende Aufgabe. Der DELOCK 87713 RS-232 Tester ist die ideale Lösung für IT-Profis, Ingenieure und Technikbegeisterte, die eine schnelle und zuverlässige Methode zur Überprüfung der Signalintegrität und Konnektivität von RS-232-Ports benötigen. Dieses kompakte und intelligente Werkzeug ermöglicht es Ihnen, Fehler in Verkabelungen oder Geräten sofort zu identifizieren und so Ausfallzeiten zu minimieren.
Überlegene Funktionalität und Anwendungsbereiche
Im Gegensatz zu einfachen Kabeladaptern oder der Notwendigkeit eines Oszilloskops bietet der DELOCK 87713 eine sofortige visuelle Anzeige des Kommunikationszustands. Seine Fähigkeit, als Brücke zwischen zwei DB9-Anschlüssen zu fungieren, macht ihn zu einem unverzichtbaren Helfer für die Fehlersuche in einer Vielzahl von industriellen Steuerungen, Kommunikationsgeräten, POS-Systemen und älteren Computerkonfigurationen, bei denen RS-232-Schnittstellen weiterhin kritisch sind.
Präzise Signalverfolgung und Fehlerdiagnose
Der Kern des DELOCK 87713 ist seine Fähigkeit, alle 9 Signalleitungen einer RS-232-Schnittstelle zu überwachen und den Zustand jeder Leitung durch eine integrierte LED-Anzeige zu visualisieren. Dies ermöglicht eine direkte Überprüfung auf korrekte Verkabelung, Kurzschlüsse oder offene Leitungen, ohne dass aufwendige Messgeräte erforderlich sind. Die einfache Konvertierung von einer Buchse zu einem Stecker sorgt zudem für Flexibilität beim Anschließen an unterschiedliche Geräte oder Kabel.
Vorteile des DELOCK 87713 im Überblick
- Sofortige visuelle Diagnose: Integrierte LEDs zeigen den Status aller 9 RS-232-Signalleitungen auf einen Blick.
- Umfassende Leitungsabdeckung: Überwacht Signale wie TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI und GND.
- Flexibler Anschluss: Konvertiert eine DB9-Buchse in einen DB9-Stecker für vielfältige Anwendungsszenarien.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit im professionellen Einsatz.
- Kompaktes Design: Klein und leicht, ideal für den mobilen Einsatz im Feld oder die Mitnahme in der Werkzeugtasche.
- Einfache Bedienung: Keine zusätzliche Software oder Stromversorgung erforderlich, Plug-and-Play-Funktionalität.
- Kosteneffiziente Lösung: Deutlich günstiger als spezialisierte Diagnosegeräte oder die Beauftragung externer Dienstleister für einfache Prüfungen.
Technische Spezifikationen und Materialbewertung
Der DELOCK 87713 ist nicht nur ein Hilfsmittel zur Fehlerbehebung, sondern auch ein Beispiel für durchdachtes Design und sorgfältige Materialauswahl. Die robusten DB9-Anschlüsse mit metallisierter Abschirmung gewährleisten eine sichere und störungsfreie Signalübertragung, während das widerstandsfähige Gehäuse den täglichen Beanspruchungen standhält.
| Merkmal | Beschreibung |
|---|---|
| Schnittstelle | RS-232 |
| Anschlusskonfiguration | DB9 Buchse zu DB9 Stecker |
| Anzahl der überwachten Leitungen | 9 (TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI, GND) |
| Anzeige | Integrierte LEDs für jede Leitung |
| Gehäusematerial | Hochwertiger Kunststoff mit robuster Haptik |
| Steckerverbindungen | Metallisch abgeschirmte DB9-Anschlüsse für optimale Signalintegrität |
| Stromversorgung | Keine externe Stromversorgung erforderlich; bezieht Signalspannung aus der RS-232-Leitung |
| Betriebstemperatur | Standard-Büro- und Industriebedingungen (0°C bis 40°C) |
| Abmessungen | Kompakt und handlich für einfache Mitnahme |
| Konformität | CE-zertifiziert für die Einhaltung relevanter Sicherheitsstandards |
Erweiterte Einsatzmöglichkeiten in verschiedenen Branchen
Die universelle Anwendbarkeit des RS-232-Protokolls macht den DELOCK 87713 Tester zu einem wertvollen Werkzeug für eine breite Palette von Branchen. In der Industrieautomatisierung können Techniker damit schnell Probleme mit SPS-Steuerungen, HMI-Panels oder Datenerfassungsgeräten beheben. Im Bereich der Telekommunikation hilft er bei der Diagnose von Modem-, Router- oder Switch-Verbindungen. Auch im Gaming-Bereich oder bei der Anbindung von Peripheriegeräten an ältere Kassensysteme (POS) ist er unverzichtbar.
Anwendungsbeispiel: Diagnose einer seriellen Drucker-Verbindung
Stellen Sie sich vor, ein serieller Drucker reagiert nicht auf Befehle. Anstatt sofort Kabel oder Drucker auszutauschen, schließen Sie den DELOCK 87713 zwischen dem Computer und dem Drucker an. Wenn Sie Daten vom Computer senden, sollten die TXD- und RXD-LEDs auf der Seite des Computers und des Druckers pulsieren. Bleibt eine LED dunkel oder leuchtet konstant, deutet dies auf ein Problem mit der Verkabelung, dem Port des Druckers oder des Computers hin. Dies ermöglicht eine schnelle Eingrenzung des Fehlers.
Die Bedeutung von RS-232 in der modernen Technik
Obwohl neuere Schnittstellen wie USB und Ethernet dominieren, behält die RS-232-Schnittstelle ihre Relevanz in vielen Nischenanwendungen. Ihre Einfachheit, Robustheit und die Fähigkeit, über längere Distanzen (im Vergleich zu USB) zu kommunizieren, machen sie zur bevorzugten Wahl für embedded Systeme, industrielle Steuerungen, Netzwerkgeräte und spezialisierte wissenschaftliche Instrumente. Der DELOCK 87713 erkennt und adressiert genau diesen anhaltenden Bedarf an zuverlässigen Diagnosewerkzeugen für diese etablierte Technologie.
FAQ – Häufig gestellte Fragen zu DELOCK 87713 – RS-232 Tester DB9 Buchse > DB9 Stecker
Was genau ist eine RS-232 Schnittstelle?
Die RS-232 (Recommended Standard 232) ist ein technischer Standard, der die elektrische Charakteristik, das Signaltiming, die Steckerformen und die Pinbelegung für serielle Kommunikationsschnittstellen festlegt. Sie wird häufig für die Datenübertragung zwischen Computern und Peripheriegeräten wie Modems, Druckern oder industriellen Steuerungen verwendet.
Welche Signale werden vom DELOCK 87713 überwacht?
Der DELOCK 87713 überwacht alle 9 Signalleitungen, die in der gängigen DB9-Ausführung der RS-232-Schnittstelle üblich sind: TXD (Senden von Daten), RXD (Empfangen von Daten), RTS (Request To Send), CTS (Clear To Send), DTR (Data Terminal Ready), DSR (Data Set Ready), DCD (Data Carrier Detect), RI (Ring Indicator) und GND (Masse).
Benötige ich eine Software, um den DELOCK 87713 zu verwenden?
Nein, der DELOCK 87713 ist ein rein passives Diagnosewerkzeug. Er benötigt keine zusätzliche Software oder Treiber. Die integrierten LEDs zeigen direkt den Status der RS-232-Signale an, sobald die Verbindung hergestellt ist.
Ist der DELOCK 87713 mit allen RS-232-Geräten kompatibel?
Der DELOCK 87713 ist mit allen Geräten kompatibel, die eine standardmäßige RS-232-Schnittstelle mit einer DB9-Buchse oder einem DB9-Stecker verwenden. Die Konvertierungsfunktion von Buchse zu Stecker bietet zusätzliche Flexibilität bei der Anwendung.
Wie hilft mir der Tester bei der Fehlerbehebung?
Der Tester ermöglicht es Ihnen, visuell zu überprüfen, ob auf jeder Leitung ein Signal aktiv ist. Leuchtende LEDs zeigen an, dass das Signal korrekt übertragen wird. Wenn eine LED nicht leuchtet, obwohl ein Datenaustausch stattfinden sollte, deutet dies auf ein Problem mit der Verkabelung, dem Gerät auf der anderen Seite oder der Schnittstellenkonfiguration hin. Dies hilft, die Ursache eines Kommunikationsfehlers schnell einzugrenzen.
Ist der DELOCK 87713 auch für den Einsatz im Außenbereich geeignet?
Der Tester ist für den Einsatz in normalen Büroumgebungen und industriellen Umgebungen mit moderaten Temperaturen ausgelegt. Für extrem feuchte oder staubige Umgebungen sind möglicherweise speziell geschützte Geräte erforderlich.
Kann der DELOCK 87713 Datenpakete aufzeichnen?
Nein, der DELOCK 87713 ist ein reiner Signaltester und kein Datenlogger oder Protokollanalysator. Er zeigt den Zustand der einzelnen Leitungen, aber nicht den Inhalt der übertragenen Datenpakete.
