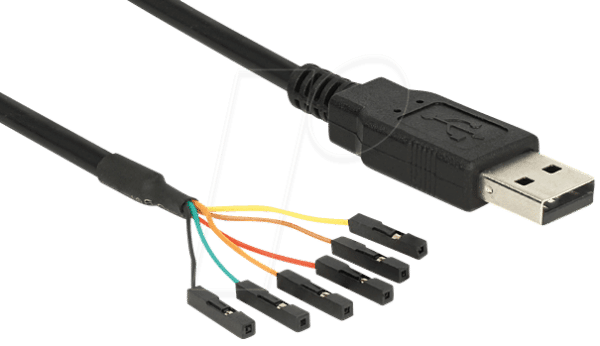

Die Überbrückung von Welten: DELOCK 83786 USB 2.0 zu Seriell-TTL Konverter
Sie stehen vor der Herausforderung, ältere serielle Geräte mit modernen USB-Schnittstellen zu verbinden oder entwickeln eigene Elektronikprojekte, die eine präzise TTL-Pegelkommunikation erfordern? Der DELOCK 83786 USB 2.0 zu Seriell-TTL Konverter ist die essentielle Lösung, um diese Lücke nahtlos zu schließen. Dieses spezialisierte Kabel ist für Elektronik-Bastler, Embedded-System-Entwickler und alle, die mit serieller TTL-Kommunikation arbeiten, unverzichtbar, um eine stabile und zuverlässige Verbindung zwischen Computern und mikrocontrollerbasierten Systemen zu gewährleisten.
Präzision und Kompatibilität für Ihre Projekte
Der DELOCK 83786 Konverter zeichnet sich durch seine Fähigkeit aus, USB 2.0 Signale direkt in die standardmäßigen seriellen TTL-Pegel (Transistor-Transistor-Logik) umzuwandeln. Dies ermöglicht die direkte Ansteuerung und Kommunikation mit einer Vielzahl von Mikrocontrollern wie Arduino, Raspberry Pi, ESP32 und vielen anderen, die über TTL-kompatible UART-Schnittstellen verfügen. Im Gegensatz zu einfachen USB-zu-RS232 Konvertern, die oft komplexere Spannungspegel und Protokolle verwenden, bietet dieser Konverter die notwendige Einfachheit und Direktheit für Low-Level-Hardware-Interaktionen.
Technische Überlegenheit und Anwendungsbereiche
Dieser Konverter ist keine generische Lösung, sondern ein speziell entwickeltes Werkzeug, das auf die Bedürfnisse präziser digitaler Kommunikation zugeschnitten ist. Die Fähigkeit, 5 V TTL-Pegel direkt auszugeben, macht ihn kompatibel mit einer breiten Palette von elektronischen Komponenten und Entwicklungsboards, die auf dieser Logik arbeiten. Die integrierte USB-zu-Seriell-Konverter-Chip (typischerweise basierend auf bewährten Chipsätzen wie FTDI oder CH340, je nach spezifischer Charge, was für eine breite Kompatibilität sorgt) bietet eine stabile und zuverlässige serielle Schnittstelle über USB 2.0, wodurch die Notwendigkeit für dedizierte serielle RS-232 Ports entfällt, die bei modernen Computern zunehmend rar werden.
Die 1,8 Meter Kabellänge bieten zudem eine praktische Flexibilität bei der Platzierung von Geräten und der Durchführung von Verkabelungen, ohne auf kurze, unhandliche Kabel beschränkt zu sein.
Vorteile des DELOCK 83786 im Überblick
- Direkte TTL-Kommunikation: Ermöglicht die direkte Verbindung mit Mikrocontrollern und anderen TTL-basierten Geräten ohne zusätzliche Pegelwandler.
- Universelle Kompatibilität: Unterstützt eine breite Palette von Betriebssystemen (Windows, macOS, Linux) durch Standard-USB-Treiber.
- Stabile Datenübertragung: Gewährleistet zuverlässige serielle Datenübertragung für Debugging, Programmierung und Echtzeit-Datenerfassung.
- Hohe Flexibilität: 1,8 Meter Kabellänge für komfortable Anschlussmöglichkeiten.
- Kosteneffiziente Lösung: Ersetzt teure spezialisierte Hardware und ermöglicht die Nutzung vorhandener Computerressourcen.
- Einfache Integration: Plug-and-Play-Funktionalität für schnelle Inbetriebnahme.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | USB 2.0 zu Seriell-TTL Konverter |
| Anschluss A | USB 2.0 Typ-A Stecker |
| Anschluss B | Pinheader für Seriell-TTL Signale (TXD, RXD, VCC, GND) |
| Spannungspegel | 5 V TTL |
| Kabellänge | 1,8 m |
| Unterstützte Betriebssysteme | Windows, macOS, Linux |
| Chipsatz | Hochwertiger USB-zu-Seriell-Konverter-Chip (Hersteller kann variieren, Gewährleistung breiter Kompatibilität) |
| Anwendungsgebiete | Entwicklung von Embedded-Systemen, Mikrocontroller-Programmierung, Debugging von seriellen Schnittstellen, Anbindung von Sensoren und Aktoren |
Einsatzmöglichkeiten und tiefergehende technische Betrachtung
Die Anwendungsbreite des DELOCK 83786 Konverters ist enorm. Entwickler, die mit Mikrocontroller-Plattformen wie Arduino, ESP32 oder STM32 arbeiten, nutzen diesen Konverter, um ihre Programme auf die Zielhardware hochzuladen und zu debuggen. Die direkte Anbindung an die UART (Universal Asynchronous Receiver/Transmitter) Schnittstelle des Mikrocontrollers ermöglicht die Übertragung von Datenpaketen mit definierter Baudrate, Parität und Stoppbits. Die 5 V TTL-Logik ist dabei entscheidend, da viele gängige Mikrocontroller-IO-Pins mit dieser Spannungsebene arbeiten. Signale wie TXD (Transmit Data) und RXD (Receive Data) werden bidirektional über die USB-Verbindung übertragen.
Für fortgeschrittene Anwender bietet der Konverter auch die Möglichkeit, serielle Peripheriegeräte anzusteuern, die keine RS-232 Schnittstelle, sondern eine direktere TTL-Schnittstelle aufweisen. Dies kann beispielsweise bei bestimmten industriellen Sensoren, Kommunikationsmodulen oder älteren Hardware-Komponenten der Fall sein. Die Stromversorgung über den VCC-Pin (oft 5V) ermöglicht es, kleine Verbraucher direkt vom USB-Port zu versorgen, was die Verkabelung vereinfacht.
Die Auswahl eines hochwertigen USB-zu-Seriell-Konverter-Chips im Inneren des Kabels ist ausschlaggebend für die Stabilität und Zuverlässigkeit. Bekannte und bewährte Chipsätze gewährleisten eine korrekte Signalgenerierung und -verarbeitung, minimieren Jitter und sorgen für eine konstante Baudrate, selbst bei hohen Datenraten. Dies ist besonders wichtig, um Datenverluste oder Kommunikationsfehler in kritischen Anwendungen zu vermeiden.
Sicherheit und Handhabung
Bei der Arbeit mit TTL-Pegeln ist es wichtig, die Spannungsanforderungen der angeschlossenen Geräte zu beachten. Der DELOCK 83786 Konverter liefert explizit 5 V TTL. Die Verbindung mit Geräten, die eine andere Logikspannung (z.B. 3,3 V) erfordern, kann zu Schäden führen. In solchen Fällen sind zusätzliche Level-Shifter oder Konverter mit wählbarer Logikspannung erforderlich. Die korrekte Beschaltung der Pins (TXD mit RXD und RXD mit TXD) ist für eine funktionierende bidirektionale Kommunikation unerlässlich.
FAQ – Häufig gestellte Fragen zu DELOCK 83786 – USB 2.0 Konverter, Seriell-TTL Pinheader einzeln, 1,8 m (5 V)
Ist der DELOCK 83786 mit allen Mikrocontrollern kompatibel?
Der Konverter ist ideal für Mikrocontroller, die eine 5 V TTL serielle Schnittstelle (UART) verwenden. Dazu gehören viele gängige Entwicklungsboards wie ältere Arduino-Modelle. Für Mikrocontroller mit 3,3 V Logikpegeln ist ein zusätzlicher Level-Shifter notwendig, um Schäden zu vermeiden.
Welche Treiber benötige ich für diesen Konverter?
In der Regel werden Standard-USB-Treiber verwendet, die von den Betriebssystemen (Windows, macOS, Linux) bereitgestellt werden. Der verwendete USB-zu-Seriell-Chipsatz wird vom Betriebssystem als COM-Port erkannt. Eventuell ist der Download spezifischer Treiber des Chip-Herstellers für erweiterte Funktionen oder ältere Betriebssysteme erforderlich.
Kann ich diesen Konverter für die Programmierung von Arduino Boards verwenden?
Ja, der Konverter ist hervorragend geeignet für die Programmierung von Arduino Boards, insbesondere wenn diese über eine 5V TTL serielle Schnittstelle verfügen. Er fungiert als Ersatz für den USB-UART-Chip, der auf vielen Arduino-Boards integriert ist.
Was bedeutet TTL und wie unterscheidet es sich von RS-232?
TTL (Transistor-Transistor-Logik) bezieht sich auf eine Familie von digitalen integrierten Schaltungen, die Transistoren als aktive Schaltelemente verwenden. In diesem Kontext beschreibt es die Spannungspegel für logische Zustände (z.B. 0V für LOW, 5V für HIGH). RS-232 hingegen verwendet deutlich höhere und negative Spannungspegel (-12V bis +12V) und ein anderes Signalprotokoll, das für längere Distanzen und robustere Verbindungen optimiert ist.
Wie schließe ich den Pinheader korrekt an meinen Mikrocontroller an?
Die korrekte Verdrahtung ist entscheidend: Der TXD-Pin des Konverters muss mit dem RXD-Pin des Mikrocontrollers verbunden werden, und der RXD-Pin des Konverters mit dem TXD-Pin des Mikrocontrollers. Der GND-Pin muss ebenfalls mit dem GND des Mikrocontrollers verbunden werden, um einen gemeinsamen Massebezug herzustellen. Der 5V VCC-Pin kann zur Stromversorgung des Mikrocontrollers genutzt werden, sofern dessen Strombedarf gering ist.
Kann der Konverter auch für 3,3 V Logik verwendet werden?
Der DELOCK 83786 liefert ausschließlich 5 V TTL-Pegel. Für die Ansteuerung oder Kommunikation mit Geräten, die 3,3 V Logikpegel benötigen, ist ein separater Level-Shifter (Spannungsübersetzer) unerlässlich, um eine Beschädigung der Geräte zu verhindern.
Welche Datenübertragungsraten (Baudraten) werden unterstützt?
Die maximal unterstützte Baudrate hängt vom integrierten USB-zu-Seriell-Chipsatz und den Treibern ab, liegt aber typischerweise im Bereich von bis zu 1 Mbps oder höher. Dies ist für die meisten Anwendungen der Mikrocontroller-Programmierung und seriellen Kommunikation mehr als ausreichend.
