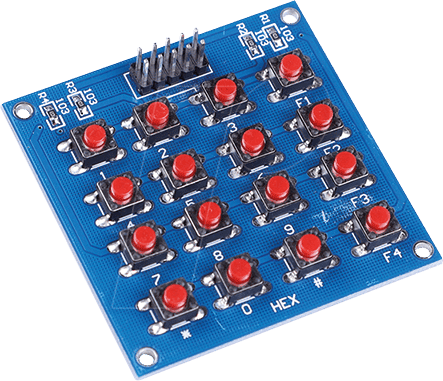

DEBO BUTTON MTX2 – 16 Tasten Button Matrix für professionelle Entwickler und Bastler
Sie suchen eine effiziente und platzsparende Lösung zur Erfassung von Tasteneingaben für Ihre elektronischen Projekte? Der DEBO BUTTON MTX2 ist die ideale Wahl für Entwickler, Maker und Systemintegratoren, die eine zuverlässige und skalierbare Schnittstelle für eine größere Anzahl von Tastern benötigen, ohne dabei wertvollen Platz auf dem Breadboard oder der Platine zu verschwenden. Diese Button-Matrix vereinfacht die Verkabelung und reduziert die Anzahl der benötigten GPIO-Pins Ihres Mikrocontrollers erheblich.
Maximale Funktionalität bei minimalem Aufwand: Das Kernprinzip der Button-Matrix
Herkömmliche Ansätze zur Anbindung von einzelnen Tastern erfordern für jeden Taster einen eigenen GPIO-Pin des Mikrocontrollers. Bei Projekten mit einer signifikanten Anzahl von Eingaben, wie beispielsweise bei Steuerpulten, Keypads oder komplexen Benutzeroberflächen, führt dies schnell zu einer Überlastung der verfügbaren Pins. Die Button-Matrix des DEBO BUTTON MTX2 löst dieses Problem durch eine clevere Organisation der Taster in Zeilen und Spalten. Durch sequenzielles Auslesen der Zeilen und Überprüfung der Spalteneinträge kann die Identität jedes einzelnen Tasters mit deutlich weniger GPIO-Pins ermittelt werden. Dies spart nicht nur Pins, sondern vereinfacht auch das Routing auf Ihrer Platine oder Ihrem Prototypen erheblich und ist somit eine signifikant überlegene Lösung gegenüber der direkten Verdrahtung einzelner Taster.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Der DEBO BUTTON MTX2 wurde für anspruchsvolle Einsatzzwecke konzipiert. Die hochwertigen Taster gewährleisten eine präzise und zuverlässige Signalübertragung, selbst bei häufiger Nutzung. Die robuste Bauweise und die sorgfältige Verarbeitung garantieren eine lange Lebensdauer und Stabilität, was ihn zu einer erstklassigen Wahl für professionelle Prototypenentwicklung und industrielle Anwendungen macht. Die interne Struktur der Matrix ist optimiert, um Entprellungszeiten effektiv zu handhaben, was zu einer schnellen und genauen Erfassung von Tastendrücken führt. Dies unterscheidet ihn von minderwertigen Lösungen, die oft anfällig für Fehlinterpretation von Tastendrücken sind.
Vorteile des DEBO BUTTON MTX2 im Überblick
- Signifikante Pin-Einsparung: Ermöglicht die Ansteuerung von 16 Tastern mit nur wenigen GPIO-Pins Ihres Mikrocontrollers (typischerweise 8 Pins für eine 4×4 Matrix), wodurch wertvolle Ressourcen für andere Funktionen frei bleiben.
- Optimiertes Layout: Die klare Anordnung in einer 4×4 Matrixstruktur erleichtert die Verdrahtung und die Implementierung der Scan-Logik in Ihrer Software.
- Hohe Zuverlässigkeit: Gefertigt mit hochwertigen Komponenten für eine langlebige und präzise Funktion, auch unter anspruchsvollen Bedingungen.
- Einfache Integration: Entwickelt für eine unkomplizierte Anbindung an gängige Mikrocontroller-Plattformen wie Arduino, Raspberry Pi und viele andere.
- Kosteneffiziente Lösung: Bietet eine kostengünstige Möglichkeit, eine große Anzahl von Eingaben zu realisieren, ohne die Notwendigkeit teurerer spezialisierter Eingabegeräte.
- Vielseitige Einsatzmöglichkeiten: Ideal für Keypads, Steuerpulte, Menünavigatoren, Spielecontroller und jede Anwendung, die eine kompakte und effiziente Tastereingabe erfordert.
- Robuste Konstruktion: Die mechanische Stabilität des Moduls gewährleistet eine sichere Montage und Beständigkeit gegen mechanische Belastungen im Einsatz.
Technische Spezifikationen und Merkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Entwicklerboard / Button Matrix |
| Modellbezeichnung | DEBO BUTTON MTX2 |
| Anzahl der Taster | 16 |
| Matrix-Konfiguration | 4 Zeilen x 4 Spalten (4×4) |
| Tastertyp | Momentan-Taster (Drucktaster) |
| Kontaktmaterial | Hochleitfähige Legierung für zuverlässige Signalübertragung |
| Betätigungskraft (typisch) | Moderate Kraft für angenehmes und präzises Auslösen |
| Lebensdauer (Zyklen) | Konstruiert für hohe Zyklenzahl, typischerweise > 1.000.000 Betätigungen pro Taster |
| Betriebsspannung | Kompatibel mit den meisten Mikrocontroller-Logikpegeln (z.B. 3.3V, 5V) |
| Anschlussart | Stiftleisten für einfache Steckverbindungen |
| Abmessungen (LxBxH) | Kompaktes Design, optimiert für Integration in verschiedene Gehäuse und Gehäuseformen. Präzise Abmessungen werden im technischen Datenblatt angegeben, um eine problemlose Montage zu gewährleisten. |
| Montagemöglichkeiten | Bohrungen für Schraubbefestigung (typischerweise M2 oder M3) zur sicheren Arretierung auf Platinen oder Gehäusen. |
| Temperaturbereich (Betrieb) | Geeignet für den Einsatz in Umgebungen von 0°C bis +50°C, mit spezifischen Daten im Datenblatt für erweiterte Bereiche. |
| Zulassungen und Normen | Konformität mit gängigen CE-Richtlinien für elektronische Komponenten. |
Anwendungsgebiete: Wo der DEBO BUTTON MTX2 glänzt
Der DEBO BUTTON MTX2 ist ein vielseitiges Werkzeug für eine breite Palette von Projekten. Seine Effizienz und Zuverlässigkeit machen ihn zur ersten Wahl für:
- Benutzerfreundliche Benutzeroberflächen: Erstellung von Keypads für Alarmanlagen, Zugangskontrollsysteme oder Industrieanlagen.
- Gaming- und Steuerkonsolen: Entwicklung von kundenspezifischen Controllern für Retro-Gaming-Projekte oder spezialisierte Steuergeräte.
- Mess- und Regeltechnik: Integration in Bedienfelder von Laborgeräten, Prüfständen oder Automatisierungssystemen.
- Roboterik-Steuerung: Ermöglichung komplexer Steuerungseingaben für mobile Roboter oder manipulierte Systeme.
- Haustechnik und Smart Home: Implementierung von Wandpaneelen zur Steuerung von Beleuchtung, Heizung oder anderen Smart-Home-Funktionen.
- Prototyping und Bildung: Ein unverzichtbares Werkzeug für Studenten und Hobbyisten, um die Prinzipien der Matrix-Scannung zu erlernen und komplexe Eingabesysteme zu realisieren.
FAQ – Häufig gestellte Fragen zu DEBO BUTTON MTX2 – Entwicklerboards – Button Matrix, 16 Taster
Wie wird der DEBO BUTTON MTX2 mit einem Mikrocontroller verbunden?
Die Verbindung erfolgt typischerweise über die Stiftleisten. Eine 4×4 Matrix erfordert in der Regel 8 GPIO-Pins des Mikrocontrollers: 4 Pins für die Zeilenausgabe und 4 Pins für die Spalteneingabe. Die genaue Pinbelegung und die notwendige Verkabelung finden Sie in den technischen Dokumentationen und Beispielschaltungen.
Welche Software-Logik wird für die Auslesung der Button-Matrix benötigt?
Sie benötigen eine Software-Routine, die die Zeilen nacheinander mit einem niedrigen Pegel ansteuert (oder einen hohen Pegel, je nach Implementierung) und gleichzeitig die Spalteneingänge überwacht. Wenn ein Taster gedrückt wird, wird der Pegel an der entsprechenden Spalteneingabe ändern. Durch die Kombination von Zeilen- und Spalteninformation wird der gedrückte Taster eindeutig identifiziert. Viele Bibliotheken für gängige Mikrocontroller-Plattformen bieten fertige Funktionen zur einfachen Ansteuerung von Button-Matrizen.
Ist der DEBO BUTTON MTX2 für den Dauereinsatz geeignet?
Ja, der DEBO BUTTON MTX2 ist für eine hohe Lebensdauer ausgelegt und eignet sich für häufige und intensive Nutzung. Die hochwertigen Taster und die robuste Konstruktion gewährleisten Zuverlässigkeit auch bei Millionen von Betätigungen.
Muss ich die Taster manuell entprellen?
Obwohl der DEBO BUTTON MTX2 eine präzise Signalübertragung bietet, ist eine digitale Entprellung in der Software üblich und empfohlen, um Mehrfacherkennungen durch mechanisches Flattern des Kontakts zu vermeiden. Viele Mikrocontroller-Bibliotheken integrieren diese Funktionalität.
Wie unterscheidet sich die DEBO BUTTON MTX2 von einzelnen Tastern?
Der Hauptunterschied liegt in der Effizienz. Anstatt für jeden einzelnen Taster einen eigenen GPIO-Pin zu benötigen, fasst die Matrix mehrere Taster zusammen, was die Anzahl der benötigten Pins dramatisch reduziert. Dies ist besonders vorteilhaft bei Projekten mit vielen Eingabemöglichkeiten.
Was sind die typischen Abmessungen und Montagemöglichkeiten?
Der DEBO BUTTON MTX2 verfügt über ein kompaktes Design, das für die Integration in unterschiedlichste Gehäuse optimiert ist. Er ist in der Regel mit Bohrlöchern ausgestattet, die eine sichere Montage mit Schrauben (z.B. M2 oder M3) auf einer Leiterplatte oder in einem Gehäuse ermöglichen. Die genauen Abmessungen sind den technischen Datenblättern zu entnehmen.
Kann ich den DEBO BUTTON MTX2 auch für weniger als 16 Taster nutzen?
Ja, Sie können auch eine geringere Anzahl von Tastern innerhalb der Matrix verwenden. Sie würden lediglich die entsprechenden Zeilen und Spalten in Ihrer Software und Verdrahtung nicht nutzen. Dies ermöglicht eine flexible Anpassung an Ihre spezifischen Projektanforderungen.
