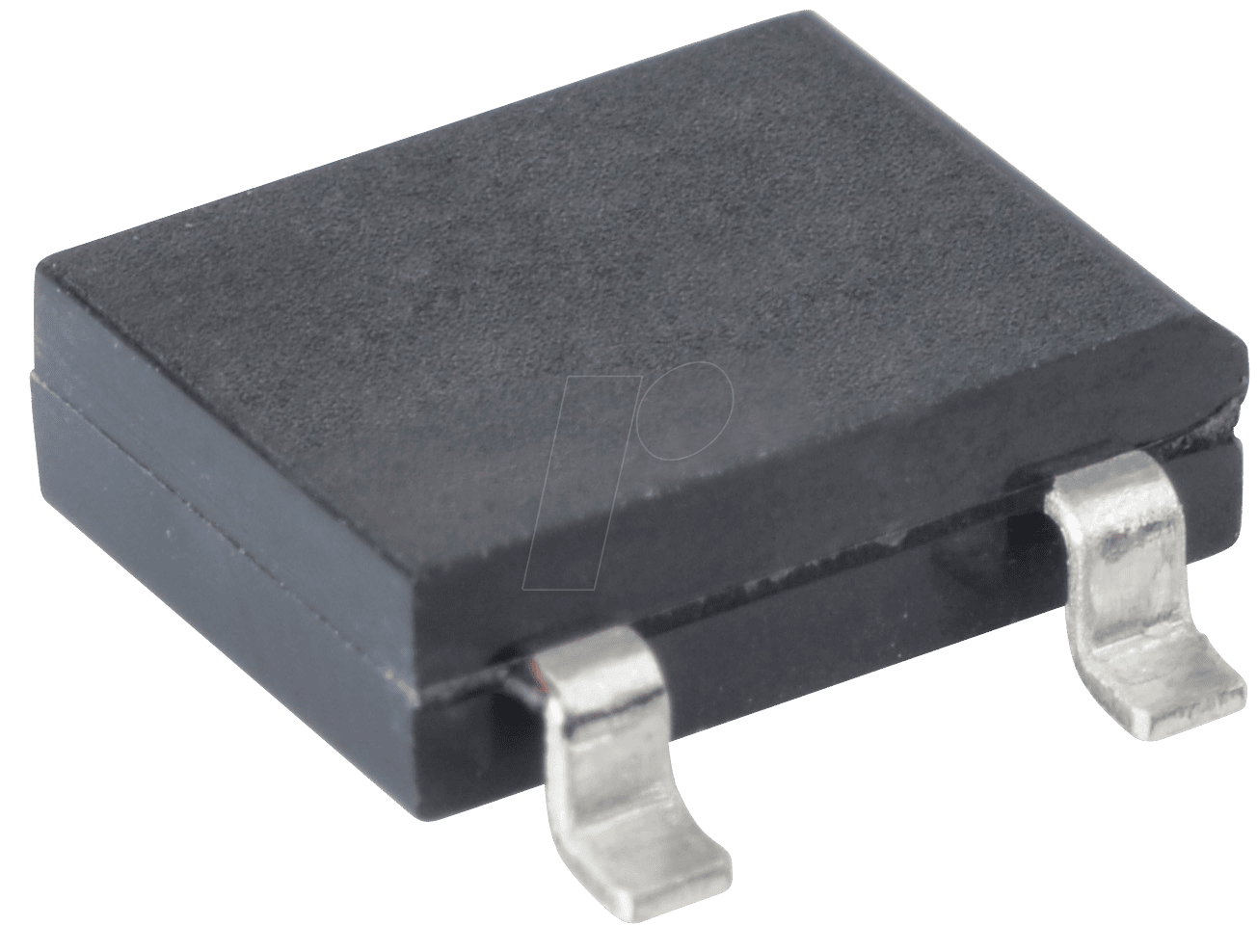

DBLS 209G – Einphasen-Brückengleichrichter für zuverlässige Stromumwandlung in SMD-Bauform
Suchen Sie eine hochzuverlässige Lösung zur Umwandlung von Wechselstrom in Gleichstrom für Ihre elektronischen Schaltungen? Der DBLS 209G – Einphasen-Brückengleichrichter mit einer maximalen Sperrspitzensperrspannung (Vrrm) von 1400 V und einem maximalen Durchlassstrom von 2 A ist die ideale Komponente für professionelle Anwendungen, bei denen Stabilität und Leistungsfähigkeit entscheidend sind. Dank seiner kompakten SMD-Bauform (Surface Mount Device) fügt er sich nahtlos in moderne Leiterplattenlayouts ein und ermöglicht effiziente und platzsparende Designs.
Warum DBLS 209G – Einphasen-Brückengleichrichter die überlegene Wahl ist
Der DBLS 209G setzt neue Maßstäbe in der Gleichrichtungstechnologie. Während herkömmliche Gleichrichter oft Kompromisse bei der Spannungsfestigkeit, dem Strombelastbarkeit oder der Robustheit eingehen, bietet der DBLS 209G eine exzellente Kombination aus hoher Sperrspitzensperrspannung von bis zu 1400 V, die ihn für anspruchsvolle Netzspannungsanwendungen prädestiniert, und einer durchgängigen Strombelastbarkeit von 2 A. Die SMD-Bauform vereinfacht die automatische Bestückung und sorgt für eine thermisch optimierte Integration auf der Platine, was zu einer längeren Lebensdauer und verbesserten Systemstabilität führt. Im Vergleich zu einzelnen Dioden oder weniger integrierten Lösungen minimiert der Brückengleichrichter den Platzbedarf und vereinfacht das Schaltungsdesign erheblich.
Leistungsstarke Spezifikationen für anspruchsvolle Anwendungen
Der DBLS 209G – Einphasen-Brückengleichrichter ist konzipiert, um den Herausforderungen moderner Elektroniksysteme standzuhalten. Mit seiner beeindruckenden maximalen Sperrspitzensperrspannung von 1400 V bietet er einen weiten Betriebsspielraum und schützt empfindliche nachgeschaltete Komponenten vor Überspannungen. Die Fähigkeit, einen Dauerstrom von 2 A zu verarbeiten, macht ihn vielseitig einsetzbar in Netzteilen, Ladegeräten, Motorsteuerungen und vielen anderen Stromversorgungseinheiten. Die integrierte Brückenschaltung mit vier diskreten Dioden in einem einzigen Gehäuse minimiert Parasiten und verbessert die Effizienz im Vergleich zu diskreten Lösungen.
Technische Vorteile des DBLS 209G
- Hohe Spannungsfestigkeit: Mit 1400 Vrrm ist er ideal für Anwendungen mit Netzspannung und höheren Spannungsanforderungen geeignet.
- Solide Strombelastbarkeit: Die Fähigkeit, 2 A Dauerstrom zu führen, gewährleistet zuverlässigen Betrieb auch unter Last.
- Kompakte SMD-Bauform: Ermöglicht platzsparende Designs und optimierte Leiterplattenlayouts, unterstützt automatische Bestückungsprozesse.
- Integrierte Brückenschaltung: Reduziert die Anzahl der externen Komponenten, vereinfacht das Schaltungsdesign und minimiert Fehlerquellen.
- Hohe Zuverlässigkeit: Konzipiert für langlebigen und stabilen Betrieb unter verschiedensten Umgebungsbedingungen.
- Effiziente Gleichrichtung: Minimiert Verluste und optimiert die Energieeffizienz Ihrer Schaltung.
- Breiter Temperaturbereich: Bietet Leistungskonsistenz über einen weiten Betriebstemperaturbereich, was ihn für diverse Umgebungen geeignet macht.
Produkteigenschaften und Anwendungsbereiche
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Einphasen-Brückengleichrichter |
| Modell | DBLS 209G |
| Maximale Sperrspitzensperrspannung (Vrrm) | 1400 V |
| Maximaler Durchlassstrom (If) | 2 A |
| Bauform | SMD (Surface Mount Device) |
| Gehäuse | Spezielles SMD-Gehäuse für optimale Wärmeableitung und Montagefreundlichkeit. (Detaillierte Gehäusespezifikation auf Anfrage oder im Datenblatt.) |
| Dioden-Konfiguration | Integrierte Brückenschaltung |
| Anschlussart | SMD-Pads für Lötverbindungen |
| Betriebstemperaturbereich | Typischerweise für industrielle Temperaturbereiche ausgelegt, Details siehe Datenblatt. Gewährleistet Zuverlässigkeit unter verschiedensten Umgebungsbedingungen. |
| Anwendungsbereiche | Netzteile, Ladegeräte, Gleichrichterschaltungen in Industrieanlagen, Motorsteuerungen, Audio-Verstärker, Beleuchtungssysteme, universelle Stromversorgungen. |
| Materialien | Halbleitermaterialien höchster Qualität für Langlebigkeit und Effizienz. Gehäusematerialien sind auf thermische Stabilität und mechanische Belastbarkeit optimiert. |
Einsatzgebiete und technische Tiefe
Der DBLS 209G – Einphasen-Brückengleichrichter ist ein fundamentaler Baustein in einer Vielzahl von Stromversorgungssystemen. Seine primäre Funktion ist die Umwandlung von Wechselstrom (AC), wie er aus dem Netz bezogen wird, in pulsierenden Gleichstrom (DC). Dies geschieht durch die spezifische Anordnung von vier Dioden innerhalb des Brückengleichrichters, die sicherstellen, dass der Strom unabhängig von der Polarität der Eingangsspannung immer in die gleiche Richtung fließt. Die hohe Sperrspitzensperrspannung von 1400 V ist entscheidend, um auch bei Netzspannungsschwankungen oder kurzzeitigen Überspannungen eine sichere Funktion zu gewährleisten und Schäden an nachgeschalteten Bauteilen zu verhindern.
Die SMD-Bauform des DBLS 209G ist ein kritischer Faktor für moderne Elektronikdesigns. Sie ermöglicht eine hohe Integrationsdichte auf der Leiterplatte, was zu kompakteren und leichteren Geräten führt. Die Lötverbindungen durch die Pads des Gehäuses sind für automatisierte Bestückungsprozesse optimiert, was die Produktionskosten senkt und die Reproduzierbarkeit erhöht. Darüber hinaus erlaubt die geringe Bauhöhe eine Platzierung auch in flachen Gehäusen. Die Wärmeableitung wird durch die direkte Verbindung mit der Leiterplatte unterstützt, was die thermische Belastung des Bauteils reduziert und seine Lebensdauer verlängert. Dies steht im Gegensatz zu älteren Through-Hole-Komponenten, die oft mehr Platz beanspruchen und eine aufwendigere Kühlung erfordern.
Die spezifische Auswahl des Halbleitermaterials und die Fertigungsprozesse des DBLS 209G zielen auf eine Minimierung des Vorwärtsspannungsabfalls (Vf) bei gleichzeitig hoher Strombelastbarkeit ab. Ein niedrigerer Vf bedeutet geringere Verluste während der Gleichrichtung, was die Gesamteffizienz des Netzteils erhöht und die Wärmeentwicklung reduziert. Dies ist besonders wichtig in energieeffizienten Geräten und Systemen, bei denen jede Effizienzsteigerung zählt.
Anwendungsbeispiele reichen von einfachen Netzteilen für Consumer-Elektronik über industrielle Steuerungen, bei denen eine stabile Gleichspannung für die Sensorik und Aktuatorik unerlässlich ist, bis hin zu fortschrittlichen Lichtstromversorgungen. In allen diesen Bereichen spielt die Zuverlässigkeit und die Einhaltung der Spezifikationen eine entscheidende Rolle. Der DBLS 209G wurde entwickelt, um diesen Anforderungen gerecht zu werden und eine konsistente Performance über die gesamte Lebensdauer des Geräts zu bieten.
Für Ingenieure, die Schaltungen mit höheren Spannungsanforderungen entwerfen, bietet der 1400 V Vrrm eine zusätzliche Sicherheitsebene, die bei niedriger spezifizierten Gleichrichtern fehlt. Dies kann die Notwendigkeit für zusätzliche Spannungsbegrenzungsschaltungen reduzieren und somit das Schaltungsdesign vereinfachen.
FAQ – Häufig gestellte Fragen zu DBLS 209G – Einphasen-Brückengleichrichter, 1400 Vrrm, 2 A, SMD-DBLS
Was ist die Hauptfunktion eines Einphasen-Brückengleichrichters wie dem DBLS 209G?
Die Hauptfunktion eines Einphasen-Brückengleichrichters ist die Umwandlung von einphasigem Wechselstrom (AC) in pulsierenden Gleichstrom (DC). Dies ist ein grundlegender Schritt in nahezu jedem elektronischen Netzteil.
Warum ist die Sperrspitzensperrspannung (Vrrm) von 1400 V bei diesem Bauteil wichtig?
Eine hohe Sperrspitzensperrspannung von 1400 V ist entscheidend, um sicherzustellen, dass der Gleichrichter nicht beschädigt wird, wenn die umgekehrte Spannung über ihm anliegt. Dies ist besonders wichtig bei der Gleichrichtung von Netzspannungen, die Schwankungen unterliegen können.
Welche Vorteile bietet die SMD-Bauform des DBLS 209G?
Die SMD-Bauform ermöglicht eine Platzersparnis auf der Leiterplatte, erleichtert die automatische Bestückung, verbessert die thermische Leistung durch direkte Wärmeableitung zur Platine und ermöglicht kompaktere Gerätedesigns.
Ist der DBLS 209G für hohe Stromstärken geeignet?
Mit einem maximalen Durchlassstrom von 2 A ist der DBLS 209G für eine Vielzahl von Anwendungen geeignet, die keine extrem hohen Stromanforderungen haben. Für höhere Stromstärken wären breitere Brückengleichrichter notwendig.
Wo wird der DBLS 209G typischerweise eingesetzt?
Er findet breite Anwendung in Netzteilen für Consumer-Elektronik, Ladegeräten, industriellen Steuerungen, Messgeräten und in vielen anderen Schaltungen, die eine AC-zu-DC-Umwandlung benötigen.
Worauf sollte bei der Lötung des DBLS 209G geachtet werden?
Bei der Lötung von SMD-Bauteilen ist die richtige Temperaturkontrolle des Lötkolbens, die Verwendung geeigneter Flussmittel und eine sorgfältige Platzierung des Bauteils auf der Platine essenziell, um eine gute elektrische und mechanische Verbindung zu gewährleisten.
Was bedeutet „Einphasen“?
Einphasen- bedeutet, dass der Gleichrichter für den Betrieb mit einer einzelnen Wechselspannungsphase ausgelegt ist, im Gegensatz zu Mehrphasensystemen, die in industriellen Anwendungen häufiger vorkommen.
