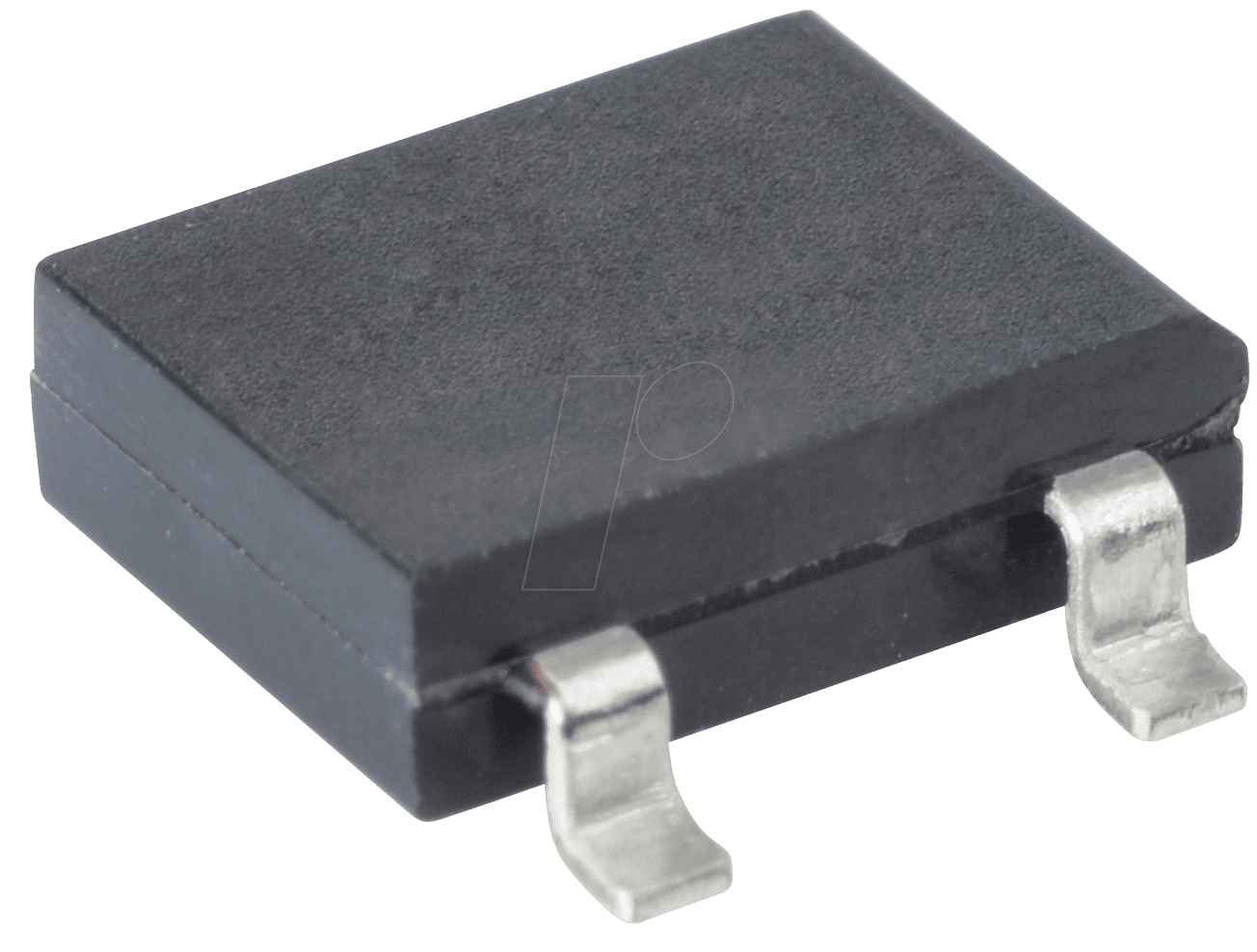

Hochwertiger DBLS 203G Einphasen-Brückengleichrichter für zuverlässige Stromwandlung
Der DBLS 203G Einphasen-Brückengleichrichter ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die eine präzise und zuverlässige Umwandlung von Wechselstrom in Gleichstrom in ihren elektronischen Schaltungen benötigen. Mit einer Spitzensperrspannung von 200 Vrrm und einem maximalen Gleichrichtstrom von 2 A bietet dieses SMD-Bauteil eine robuste Performance für anspruchsvolle Anwendungen.
Warum der DBLS 203G die überlegene Wahl ist
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Spannungsfestigkeit, Strombelastbarkeit oder thermischer Leistung eingehen, liefert der DBLS 203G eine konsistente und zuverlässige Leistung. Seine kompakte SMD-Bauform ermöglicht eine effiziente Integration in moderne Leiterplattendesigns, während die sorgfältige Materialauswahl und Fertigungspräzision eine lange Lebensdauer und hohe Betriebssicherheit gewährleisten. Die 200 Vrrm Spezifikation bietet eine signifikante Reserve gegenüber vielen gängigen Netzspannungen und schützt Ihre Schaltung vor transienten Überspannungen.
Anwendungsgebiete des DBLS 203G
Der DBLS 203G eignet sich hervorragend für eine breite Palette von Stromversorgungsanwendungen, insbesondere dort, wo eine effiziente und zuverlässige Gleichrichtung gefordert ist. Typische Einsatzbereiche umfassen:
- Netzteile für Konsumerelektronik
- Industrielle Steuerungen und Automatisierungssysteme
- LED-Treiber und Beleuchtungssysteme
- Ladegeräte für mobile Geräte und Akkus
- Signalverarbeitung und Messinstrumente
- Kfz-Elektronik und Niederspannungsanwendungen
- Labornetzteile und Prüfeinrichtungen
Technische Spezifikationen und herausragende Merkmale
Der DBLS 203G zeichnet sich durch seine optimierten elektrischen und thermischen Eigenschaften aus, die ihn für anspruchsvolle Umgebungen prädestinieren. Die Verwendung von hochwertigen Halbleitermaterialien und fortschrittlichen Fertigungsprozessen minimiert interne Verluste und gewährleistet eine hohe Effizienz.
Leistungsmerkmale und Vorteile
- Hohe Spitzensperrspannung (Vrrm): 200 V bieten eine ausgezeichnete Überlastfähigkeit und Schutzniveau für Ihre Schaltungen.
- Ausreichende Strombelastbarkeit: 2 A Gleichrichtstrom sind für viele Standardanwendungen mehr als ausreichend und ermöglichen eine robuste Dimensionierung.
- Kompakte SMD-Bauform: Ermöglicht eine Platzersparnis auf der Leiterplatte und erleichtert die automatische Bestückung.
- Geringer Durchlassspannungsabfall: Minimiert Leistungsverluste und Wärmeentwicklung.
- Hohe Zuverlässigkeit und Lebensdauer: Konzipiert für den Dauerbetrieb unter spezifizierten Bedingungen.
- Gleichmäßige Charakteristik: Bietet eine stabile und vorhersagbare Leistung über die gesamte Lebensdauer.
- Effiziente Gleichrichtung: Wandelt AC-Spannungen effektiv in pulsierende DC-Spannungen um, die sich leicht weiterfiltern lassen.
Detailierte Produktinformationen
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller-Teilenummer | DBLS 203G |
| Typ | Einphasen-Brückengleichrichter |
| Bauform | SMD (Surface Mount Device) |
| Maximale Spitzensperrspannung (Vrrm) | 200 V |
| Maximaler Gleichrichtstrom (Io) | 2 A |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch, detaillierte Spezifikationen im Datenblatt) |
| Gehäusetyp | DO-214AA oder vergleichbares SMD-Gehäuse (Details dem Datenblatt entnehmen) |
| Durchlassspannungsabfall (If = 2 A, Tj = 25°C) | Typischerweise unter 1 V (abhängig vom spezifischen Modell und Datenblatt) |
| Isolationsspannung (RMS) | Üblicherweise spezifiziert im Datenblatt für die Sicherheit des Anwenders. |
| Verlustleistung | Abhängig von Kühlung und Anwendungsbedingungen, das Gehäuse ist für effiziente Wärmeableitung ausgelegt. |
| Materialien | Hochwertige Halbleitermaterialien, bleifreie Lötanschlüsse für RoHS-Konformität. |
| Fertigungsstandard | Produziert unter strengen Qualitätskontrollen zur Gewährleistung höchster Zuverlässigkeit. |
| Einsatz für Netzspannung | Geeignet für primäre und sekundäre Gleichrichtung in Netzteilen, die mit Netzspannungen bis 230V AC arbeiten, unter Berücksichtigung der Sicherheitsabstände und Normen. |
Montage und Integration
Die SMD-Bauform des DBLS 203G ermöglicht eine einfache Bestückung auf gängigen Leiterplatten. Für optimale thermische Leistung und maximale Lebensdauer ist eine adäquate Wärmeabfuhr durch die Leiterplatte oder zusätzliche Kühlkörper zu gewährleisten, insbesondere bei Betrieb nahe der maximalen Strombelastung. Achten Sie auf korrekte Polung und Lötverbindungen für eine sichere und dauerhafte Funktion.
FAQ – Häufig gestellte Fragen zu DBLS 203G – Einphasen-Brückengleichrichter, 200 Vrrm, 2 A, SMD-DBLS
Was bedeutet 200 Vrrm?
Vrrm steht für „Peak Repetitive Reverse Voltage“ und gibt die maximale Spitzensperrspannung an, die der Brückengleichrichter im Sperrzustand wiederkehrend verkraften kann, ohne Schaden zu nehmen. 200 Vrrm bedeutet, dass das Bauteil bis zu 200 Volt in Sperrrichtung aushält.
Für welche Art von Stromversorgungen ist der DBLS 203G am besten geeignet?
Der DBLS 203G ist ideal für einphasige Stromversorgungen, bei denen eine zuverlässige Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) erforderlich ist. Er eignet sich hervorragend für Netzteile von Konsumerelektronik, Industrieanwendungen, LED-Beleuchtung und Ladegeräte.
Welche Vorteile bietet die SMD-Bauform?
Die Surface Mount Device (SMD)-Bauform ermöglicht eine platzsparende Montage direkt auf der Leiterplatte. Dies reduziert die Größe und das Gewicht von Schaltungen, erleichtert die automatisierte Fertigung und ermöglicht engere Leiterplattendesigns.
Kann der DBLS 203G für höhere Stromstärken verwendet werden?
Nein, der DBLS 203G ist für einen maximalen Gleichrichtstrom von 2 Ampere ausgelegt. Für Anwendungen, die höhere Stromstärken erfordern, müssen entsprechend dimensionierte Brückengleichrichter mit höheren Stromspezifikationen verwendet werden.
Wie wichtig ist die Kühlung bei der Verwendung des DBLS 203G?
Die Kühlung ist ein wichtiger Faktor für die Lebensdauer und Zuverlässigkeit des Bauteils, besonders bei Betrieb nahe der maximalen Strombelastung. Obwohl die SMD-Bauform eine gewisse Wärmeableitung über die Leiterplatte ermöglicht, können bei höherer Belastung zusätzliche Kühlmaßnahmen wie eine gut dimensionierte Leiterbahn oder ein kleiner Kühlkörper erforderlich sein.
Ist der DBLS 203G für den Einsatz in medizinischen Geräten geeignet?
Die Eignung für medizinische Geräte hängt von spezifischen Zulassungsanforderungen und Normen ab, die über die grundlegenden elektrischen Spezifikationen hinausgehen. Es ist essenziell, die geltenden Richtlinien und Vorschriften für medizinische Anwendungen zu prüfen und gegebenenfalls ein entsprechend zertifiziertes Bauteil zu wählen.
Wo finde ich das detaillierte Datenblatt für den DBLS 203G?
Das detaillierte Datenblatt, das spezifische elektrische Kennlinien, thermische Eigenschaften und Montagehinweise enthält, ist in der Regel auf der Website des Herstellers oder bei autorisierten Distributoren verfügbar. Dort finden Sie auch Informationen zur Gehäusegeometrie und Pinbelegung.
