Leistungsstarke Darlington-Transistoren für anspruchsvolle Elektronikprojekte
In unserem Online-Shop Lan.de bieten wir Ihnen eine sorgfältig kuratierte Auswahl an Darlington-Transistoren, die für eine breite Palette von Schaltanwendungen unerlässlich sind. Ob Sie komplexe Schaltungen für industrielle Automatisierung entwerfen, leistungsstarke Audioverstärker realisieren oder energiesparende LED-Treiber entwickeln – unsere Darlington-Transistoren liefern die benötigte Stromverstärkung und Zuverlässigkeit. Diese Kategorie richtet sich an professionelle Elektroniker, ambitionierte Hobbyisten und Ingenieure, die auf der Suche nach hochperformanten und spezialisierten Halbleiterkomponenten sind, um ihre Projekte auf das nächste Level zu heben.
Was sind Darlington-Transistoren und ihre Vorteile?
Darlington-Transistoren, benannt nach ihrem Erfinder Sidney Darlington, sind eine spezielle Art von bipolaren Transistoren. Sie bestehen intern aus zwei miteinander verbundenen Bipolartransistoren in einer Darlington-Schaltung, was zu einer extrem hohen Stromverstärkung (hFE) führt. Diese Eigenschaft macht sie ideal für Anwendungen, bei denen ein kleiner Eingangsstrom einen sehr großen Laststrom steuern muss. Die typische Stromverstärkung liegt im Bereich von mehreren hundert bis über tausend. Dies ermöglicht den Verzicht auf zusätzliche Verstärkerstufen und vereinfacht somit das Schaltungsdesign erheblich.
Die wesentlichen Vorteile von Darlington-Transistoren umfassen:
- Sehr hohe Stromverstärkung: Ermöglicht die Steuerung hoher Ströme mit geringen Steuersignalen.
- Niedrige Sättigungsspannung (VCE(sat)): Wichtig für die Energieeffizienz, da weniger Leistung in Wärme umgewandelt wird.
- Hohe Schaltfrequenz (abhängig vom Typ): Geeignet für dynamische Anwendungen.
- Einfache Ansteuerung: Reduziert die Komplexität von Treiber-Schaltungen.
- Robustheit: Viele Typen sind für hohe Strom- und Spannungsbelastungen ausgelegt.
Anwendungsbereiche von Darlington-Transistoren
Die Vielseitigkeit von Darlington-Transistoren eröffnet zahlreiche Einsatzmöglichkeiten in verschiedenen Elektronikbereichen. Ihre Fähigkeit, kleine Steuersignale in große Leistung umzusetzen, prädestiniert sie für folgende Anwendungen:
- Leistungstreiber: Zum Schalten von Relais, Motoren, Glühbirnen oder anderen Lasten mit hohem Strombedarf.
- Audioverstärker: Insbesondere in Endstufen, wo eine hohe Ausgangsleistung benötigt wird.
- Schaltnetzteile und DC/DC-Wandler: Zur Steuerung der Leistungstransistoren.
- Lichtsteuerungen: Zum Dimmen von LEDs oder Halogenlampen.
- Industrielle Automatisierung: In Steuerungen, Sensorschaltungen und Aktoren.
- Labor- und Messgeräte: Für präzise Schaltsignale und Leistungsverstärkung.
Worauf müssen Kunden beim Kauf von Darlington-Transistoren achten?
Die Auswahl des richtigen Darlington-Transistors ist entscheidend für die Funktionalität und Zuverlässigkeit Ihrer Schaltung. Berücksichtigen Sie folgende Kriterien:
1. Maximale Kollektorstrombelastbarkeit (IC(max))
Dies ist der maximale kontinuierliche Strom, den der Transistor im Kollektor sicher verarbeiten kann. Überschreiten Sie diesen Wert nicht, um eine Überhitzung und Beschädigung zu vermeiden. Achten Sie auch auf den maximalen Spitzenstrom (pulsierend) für kurzzeitige Lastspitzen.
2. Maximale Sperrspannung (VCEO(max), VCBO(max))
Die Kollektor-Emitter-Spannung (VCEO) und Kollektor-Basis-Spannung (VCBO) geben die maximale Spannung an, die der Transistor sperren kann. Wählen Sie einen Transistor mit einer ausreichenden Reserve über die Betriebsspannung hinaus, um Spannungsspitzen abzufangen.
3. Stromverstärkung (hFE)
Die hFE gibt an, um wie viel der Kollektorstrom größer ist als der Basisstrom. Für die Ansteuerung mit geringen Signalen ist eine hohe hFE vorteilhaft. Beachten Sie, dass die hFE mit dem Kollektorstrom variiert und im Datenblatt oft als Kennlinie dargestellt wird.
4. Sättigungsspannung (VCE(sat))
Dies ist die Spannung zwischen Kollektor und Emitter, wenn der Transistor vollständig durchschaltet. Eine niedrige VCE(sat) ist wichtig für die Energieeffizienz, da sie den Leistungsverlust im Transistor minimiert. Spezielle Low-VCE(sat)-Typen sind hierfür optimiert.
5. Verlustleistung (PD(max))
Die maximale Verlustleistung gibt an, wie viel Wärme der Transistor pro Zeiteinheit abführen kann, üblicherweise bei einer bestimmten Umgebungstemperatur. Eine ausreichende Kühlung durch Kühlkörper ist oft unerlässlich, um die Lebensdauer und Zuverlässigkeit zu gewährleisten.
6. Gehäuseform und Montageart

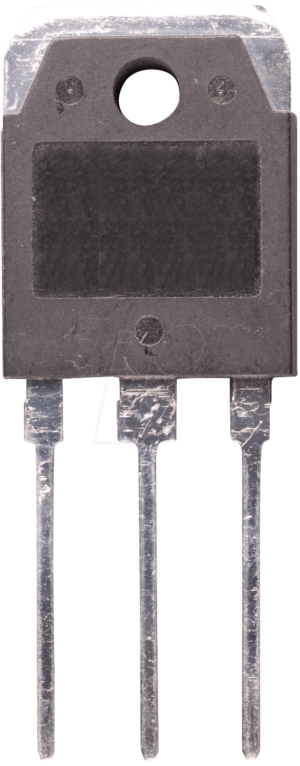

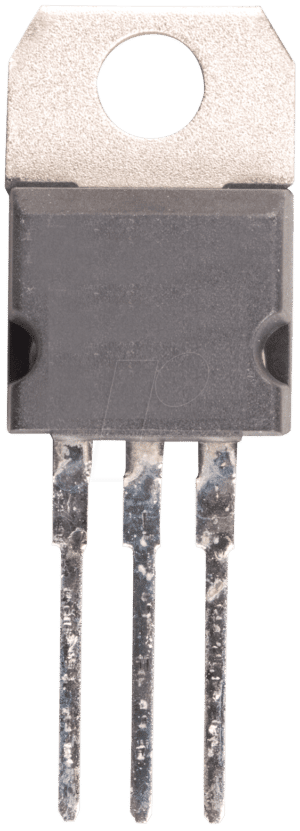

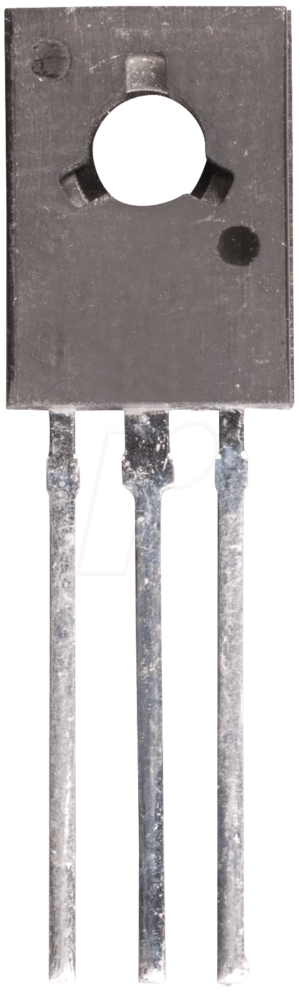

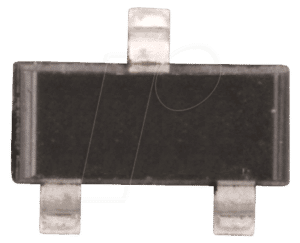

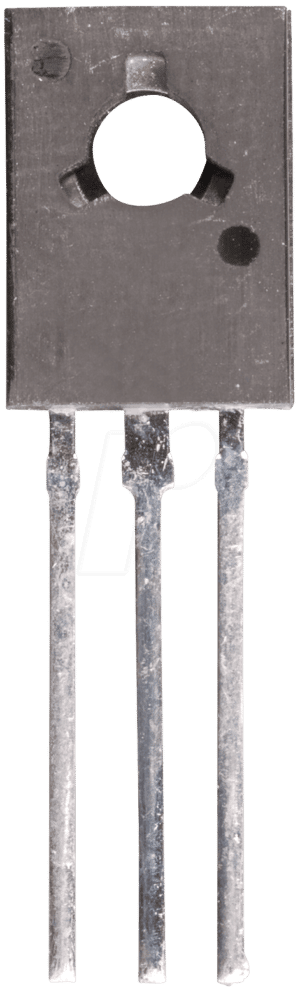

Darlington-Transistoren sind in verschiedenen Gehäuseformen erhältlich, wie z.B. TO-92, TO-220, TO-3P oder SMD-Bauformen. Die Wahl hängt von der benötigten Strombelastbarkeit, der Montage auf Leiterplatten (Through-Hole oder Surface Mount) und den Kühlungsanforderungen ab.
7. Integrierte Schutzschaltungen
Einige Darlington-Transistoren verfügen über integrierte Freilaufdioden oder Stoßspannungsfestigkeit, was sie robuster gegenüber induktiven Lastwechseln macht. Prüfen Sie das Datenblatt auf solche Merkmale.
8. Hersteller und Qualität
Vertrauen Sie auf bewährte Hersteller wie ON Semiconductor, Vishay, Texas Instruments oder STMicroelectronics. Diese Marken stehen für gleichbleibend hohe Qualität und Zuverlässigkeit, was bei Leistungselektronik von entscheidender Bedeutung ist. Achten Sie auf entsprechende Zertifizierungen und Normen, falls für Ihre Anwendung relevant.
Technologische Aspekte und Trends bei Darlington-Transistoren
Obwohl Bipolar-Darlington-Transistoren seit Jahrzehnten etabliert sind, gibt es ständige Weiterentwicklungen. Moderne Darlington-Transistoren optimieren die hFE und VCE(sat) weiter, um die Energieeffizienz zu steigern. Dies ist insbesondere im Hinblick auf ökologische Aspekte und die Reduzierung des Energieverbrauchs in elektronischen Geräten von Bedeutung. Die Entwicklung geht auch hin zu höherer Schaltgeschwindigkeit und verbesserter thermischer Performance, um kompakter und effizienter zu werden. Für Anwendungen mit extrem hohen Spannungen oder Strömen sind neben einzelnen Darlington-Transistoren auch integrierte Schaltungen wie Darlington-Arrays erhältlich, die mehrere Darlington-Stufen in einem Gehäuse vereinen.
| Kriterium | Bedeutung für Darlington-Transistoren | Relevanz für die Auswahl | Typische Wertebereiche (Beispiele) |
|---|---|---|---|
| Maximale Kollektorstrombelastbarkeit (IC(max)) | Der höchste Strom, den der Transistor dauerhaft schalten kann. | Bestimmt, welche Lasten Sie steuern können. Muss die erwartete Last übersteigen. | 0,5 A bis 100 A |
| Maximale Kollektor-Emitter-Spannung (VCEO(max)) | Die höchste Spannung, die der Transistor zwischen Kollektor und Emitter sperren kann. | Sicherheitsmarge gegenüber der Betriebsspannung des Systems. | 20 V bis 1000 V |
| Stromverstärkung (hFE) | Verhältnis von Kollektorstrom zu Basisstrom. | Entscheidend für die benötigte Steuersignalstärke. | 100 bis 50.000+ |
| Sättigungsspannung (VCE(sat)) | Spannungsabfall zwischen Kollektor und Emitter im eingeschalteten Zustand. | Beeinflusst Energieeffizienz und Wärmeentwicklung. Niedriger ist besser. | 0,1 V bis 2 V |
| Verlustleistung (PD(max)) | Maximale Leistung, die der Transistor abführen kann, bevor er überhitzt. | Bestimmt die Notwendigkeit und Größe von Kühlkörpern. | 1 W bis 250 W |
| Gehäusetyp | Physische Form des Transistors (z.B. TO-220, SOT-23). | Montage auf Platine, Kühlungsoptionen, mechanische Belastbarkeit. | TO-92, TO-220, TO-3P, SOT-223, etc. |
| Integrierte Diode | Vorhandensein einer antiparallelen Diode zum Schutz vor Spannungsspitzen bei induktiven Lasten. | Erhöht die Robustheit in bestimmten Schaltungen (z.B. Motorsteuerungen). | Ja / Nein |
FAQ – Häufig gestellte Fragen zu Darlington-Transistoren
Was ist der Unterschied zwischen einem Darlington-Transistor und einem einzelnen Bipolartransistor?
Ein Darlington-Transistor kombiniert zwei Bipolartransistoren in einer speziellen Schaltung, um eine weitaus höhere Stromverstärkung als ein einzelner Transistor zu erzielen. Dies ermöglicht die Steuerung von sehr hohen Strömen mit minimalen Steuersignalen.
Brauche ich immer einen Kühlkörper für Darlington-Transistoren?
Nicht zwingend, aber es ist oft empfehlenswert, insbesondere bei Transistoren mit hoher Strombelastbarkeit (z.B. über 1 Ampere) oder wenn sie häufig im grenzwertigen Betrieb eingesetzt werden. Die Notwendigkeit hängt von der Verlustleistung und der maximal zulässigen Betriebstemperatur ab. Das Datenblatt gibt hierüber Auskunft.
Welche Marken sind für zuverlässige Darlington-Transistoren empfehlenswert?
Zu den renommierten Herstellern, die für ihre Qualität und Zuverlässigkeit bekannt sind, gehören ON Semiconductor, Vishay, Texas Instruments, STMicroelectronics und Nexperia. Wir führen Produkte dieser und weiterer vertrauenswürdiger Marken.
Kann ich Darlington-Transistoren mit Wechselspannung (AC) betreiben?
Darlington-Transistoren sind primär für den Einsatz mit Gleichspannung (DC) konzipiert. Für AC-Anwendungen werden eher Thyristoren oder Triacs verwendet, die für bidirektionale Wechselstromschaltungen optimiert sind.
Was bedeutet die integrierte Freilaufdiode bei manchen Darlington-Transistoren?
Eine integrierte Freilaufdiode ist antiparallel zum Transistor geschaltet. Sie schützt den Transistor vor Spannungsspitzen, die beim Abschalten von induktiven Lasten (wie Relaisspulen oder Motoren) entstehen. Dies ist ein wichtiger Schutzmechanismus.
Wie wähle ich die richtige Spannung für meinen Darlington-Transistor aus?
Wählen Sie einen Transistor, dessen maximale Kollektor-Emitter-Sperrspannung (VCEO(max)) deutlich über der maximal erwarteten Betriebsspannung in Ihrer Schaltung liegt. Eine Reserve von mindestens 20-50% ist üblich, um Spannungsspitzen sicher abzufangen.
Sind Darlington-Transistoren für Hochfrequenzanwendungen geeignet?
Die meisten Standard-Darlington-Transistoren sind eher für niederfrequente bis mittelfrequente Anwendungen konzipiert. Ihre interne Kapazität und die verzögerte Sättigungszeit begrenzen die Schaltgeschwindigkeit. Für Hochfrequenzanwendungen sind speziell entwickelte Transistoren wie MOSFETs oder schnelle Bipolartransistoren besser geeignet.
