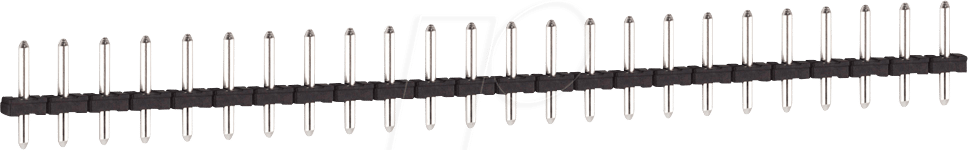

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: CTBA1301/PS24 – Ihre 24-polige Stiftleiste für maximale Zuverlässigkeit
Suchen Sie eine hochpräzise und langlebige Verbindungskomponente, die den Anforderungen komplexer Schaltungen standhält? Die CTBA1301/PS24 Stiftleiste, 24-polig, gerade und mit einem Rastermaß von 5,0 mm, ist die ideale Lösung für Ingenieure, Entwickler und Maker, die auf kompromisslose Qualität und einfache Montage Wert legen. Diese Stiftleiste schließt die Lücke zwischen Leiterplatten und externen Kabeln oder anderen Modulen und garantiert eine stabile Signalübertragung, selbst unter anspruchsvollen Betriebsbedingungen. Sie eignet sich hervorragend für Prototypenentwicklung, industrielle Automatisierung, Messtechnik und Hobbyprojekte, bei denen Zuverlässigkeit an erster Stelle steht.
Unübertroffene Vorteile der CTBA1301/PS24 Stiftleiste
Die CTBA1301/PS24 unterscheidet sich von einfacheren Verbindungslösungen durch ihre durchdachte Konstruktion und die Auswahl hochwertiger Materialien, die auf Langlebigkeit und optimale Performance ausgelegt sind. Sie minimiert Kontaktwiderstände und gewährleistet eine sichere mechanische Verbindung, was Ausfallzeiten reduziert und die Lebensdauer Ihrer elektronischen Systeme verlängert. Die geradlinige Bauform und das standardisierte Rastermaß von 5,0 mm erleichtern zudem die Integration und das Routing von Kabeln.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für maximale Haltbarkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
- Zuverlässige Kontaktierung: Präzise gefertigte Kontakte sorgen für einen geringen Übergangswiderstand und eine sichere elektrische Verbindung.
- Einfache Montage: Das gerade Design und das klare Rastermaß ermöglichen eine unkomplizierte Bestückung und Verdrahtung.
- Vielseitige Anwendung: Ideal für eine breite Palette von Elektronikanwendungen, von industriellen Steuerungen bis hin zu anspruchsvollen Hobbys.
- Hohe elektrische Belastbarkeit: Ausgelegt für zuverlässigen Betrieb in verschiedenen Strom- und Spannungsbereichen.
- Standardisierte Konformität: Entspricht gängigen Industriestandards für einfache Kompatibilität mit anderen Bauteilen.
Technische Spezifikationen im Detail
Die CTBA1301/PS24 Stiftleiste repräsentiert die Spitze der Verbindungstechnologie für kritische Anwendungen. Ihre Konstruktion wurde optimiert, um den höchsten Anforderungen an elektrische und mechanische Integrität gerecht zu werden. Dieses Bauteil ist ein Eckpfeiler für alle, die Wert auf Präzision und Zuverlässigkeit in ihren Schaltungsdesigns legen.
Konstruktion und Materialität
Das Herzstück der CTBA1301/PS24 bildet eine sorgfältig ausgewählte Kombination aus isolierendem Kunststoffgehäuse und leitfähigen Kontakten. Das Gehäusematerial, typischerweise ein hochtemperaturbeständiges Polyamid (PA) oder PBT, bietet ausgezeichnete elektrische Isoliereigenschaften und eine hohe mechanische Festigkeit. Es schützt die empfindlichen Kontakte vor mechanischer Beschädigung und Umwelteinflüssen wie Staub und Feuchtigkeit. Die Kontakte selbst sind in der Regel aus einer Kupferlegierung gefertigt, die eine hohe Leitfähigkeit gewährleistet und oft mit einer Hartgold- oder verzinnter Oberfläche versehen ist, um Korrosion zu verhindern und die Kontaktgüte über einen langen Zeitraum aufrechtzuerhalten. Die gerade Ausrichtung der Stifte ermöglicht eine einfache Lötverbindung auf der Leiterplatte und eine klare Anordnung der anzuschließenden Kabel.
Elektrische Eigenschaften und Performance
Mit 24 Polen bietet die CTBA1301/PS24 eine beträchtliche Anzahl von Anschlussmöglichkeiten auf kleinem Raum, was sie ideal für Module mit vielen Signalleitungen oder Stromversorgungspunkten macht. Das Rastermaß von 5,0 mm ist ein weit verbreiteter Standard, der eine gute Balance zwischen Packungsdichte und Handhabung ermöglicht. Die elektrische Belastbarkeit pro Kontakt ist auf Werte ausgelegt, die typische Signalleitungen und moderate Leistungsübertragungen abdecken. Die genauen Spezifikationen bezüglich maximaler Spannung und Stromstärke sollten den detaillierten technischen Datenblättern entnommen werden, aber generell sind solche Stiftleisten für Spannungen bis zu mehreren hundert Volt und Ströme im Bereich von einigen Ampere pro Kontakt ausgelegt. Der geringe Kontaktwiderstand, oft im Bereich von wenigen Milliohms, minimiert Energieverluste und gewährleistet eine präzise Signalübertragung, was für datenintensive Anwendungen wie digitale Schnittstellen oder analoge Messsignale von entscheidender Bedeutung ist.
Anwendungsbereiche und Integration
Die CTBA1301/PS24 Stiftleiste ist ein universell einsetzbares Verbindungselement in zahlreichen technischen Bereichen. In der industriellen Automatisierung wird sie zur Anbindung von Sensoren, Aktoren, Steuergeräten und Bedienpanels eingesetzt. In der Messtechnik dient sie als zuverlässiger Anschluss für Prüfgeräte und Messinstrumente, wo genaue und stabile Signalübergänge unerlässlich sind. Für Entwickler und Ingenieure in der Prototypenentwicklung ermöglicht sie eine flexible und wiederholbare Konfiguration von Schaltungen und Tests. Auch im Bereich der Unterhaltungselektronik, insbesondere bei benutzerdefinierten Systemen oder Reparaturen, findet sie Anwendung. Das 5,0 mm Rastermaß ist kompatibel mit vielen gängigen Steckverbindern und Kabeln, was die Integration in bestehende oder neue Systeme erheblich vereinfacht.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Modellbezeichnung | CTBA1301/PS24 |
| Anzahl der Pole | 24 |
| Bauform | Gerade |
| Rastermaß | 5,0 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PA, PBT) mit exzellenten Isoliereigenschaften |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. verzinnt oder vergoldet) für optimale Leitfähigkeit und Korrosionsschutz |
| Maximale Betriebsspannung | Typischerweise mehrere hundert Volt (spezifische Werte im Datenblatt) |
| Maximale Strombelastbarkeit pro Kontakt | Mehrere Ampere (spezifische Werte im Datenblatt) |
| Temperaturbereich | Ausgelegt für industrielle Temperaturbereiche, typischerweise -40°C bis +125°C |
| Montageart | Lötbar auf Leiterplatten (Through-Hole Technology) |
| Isolationswiderstand | Extrem hoch, gewährleistet durch hochwertiges Gehäusematerial |
| Vibrationsfestigkeit | Hohe mechanische Stabilität und sichere Kontaktierung auch bei mechanischer Belastung |
| Chemische Beständigkeit | Resistent gegen gängige Lösungsmittel und Reinigungsmittel, die in der Elektronikfertigung eingesetzt werden |
FAQ – Häufig gestellte Fragen zu CTBA1301/PS24 – Stiftleiste, 24-pol, gerade, RM 5,0
Ist die CTBA1301/PS24 Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die CTBA1301/PS24 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Das Gehäusematerial aus hochwertigem, temperaturbeständigem Kunststoff schützt die Kontakte zuverlässig vor Staub, Feuchtigkeit und Chemikalien. Die robuste Konstruktion sorgt für mechanische Stabilität auch bei Vibrationen.
Welche Art von Kabeln kann ich an die CTBA1301/PS24 Stiftleiste anschließen?
An die CTBA1301/PS24 können Sie Kabel mit passenden Steckern anschließen. Das 5,0 mm Rastermaß ist ein verbreiteter Standard, sodass Sie eine Vielzahl von Kabelkonfektionen finden oder selbst herstellen können, die für diese Art von Stiftleisten ausgelegt sind.
Wie wird die CTBA1301/PS24 Stiftleiste auf der Leiterplatte befestigt?
Die CTBA1301/PS24 ist eine Through-Hole-Leiste, was bedeutet, dass ihre Stifte durch die vorgebohrten Löcher der Leiterplatte gesteckt und anschließend angelötet werden. Dies gewährleistet eine sehr stabile und elektrische Verbindung.
Was bedeutet „RM 5,0“ bei dieser Stiftleiste?
„RM 5,0“ steht für das Rastermaß von 5,0 Millimetern. Dies beschreibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Ein Rastermaß von 5,0 mm ist ein gängiger Standard in der Elektronik und ermöglicht eine gute Balance zwischen Packungsdichte und einfacher Handhabung.
Kann ich die CTBA1301/PS24 auch für Hochfrequenzsignale verwenden?
Während die CTBA1301/PS24 für allgemeine elektrische Verbindungen und die Übertragung von digitalen und analogen Signalen hervorragend geeignet ist, sollten für extrem kritische Hochfrequenzanwendungen spezielle HF-Steckverbinder oder Stiftleisten mit optimierter Impedanzkontrolle in Betracht gezogen werden. Für die meisten Standardanwendungen, auch im höheren Frequenzbereich, bietet diese Stiftleiste jedoch eine solide Performance.
Gibt es Unterschiede in der Qualität der Kontakte, z.B. verzinnt vs. vergoldet?
Ja, die Oberflächenveredelung der Kontakte kann einen Unterschied machen. Eine Verzinnung bietet guten Korrosionsschutz und eine gute Lötbarkeit. Eine Vergoldung ist in der Regel teurer, bietet aber einen überlegenen Korrosionsschutz und eine noch bessere Leitfähigkeit, was sie besonders für Anwendungen mit häufigem Stecken oder in sehr korrosiven Umgebungen attraktiv macht. Die genaue Oberflächenveredelung der CTBA1301/PS24 hängt von der spezifischen Variante ab und sollte dem Produktdatenblatt entnommen werden.
Wie kann ich sicherstellen, dass die CTBA1301/PS24 mit meiner bestehenden Hardware kompatibel ist?
Die Kompatibilität wird primär durch das Rastermaß von 5,0 mm und die Anzahl der Pole (24) bestimmt. Stellen Sie sicher, dass Ihre Leiterplatte über entsprechende Lötpads und Bohrungen im 5,0 mm Raster verfügt und dass Ihr Steckverbinder oder Kabel mit einer 24-poligen Stiftleiste dieses Rasters kompatibel ist.
