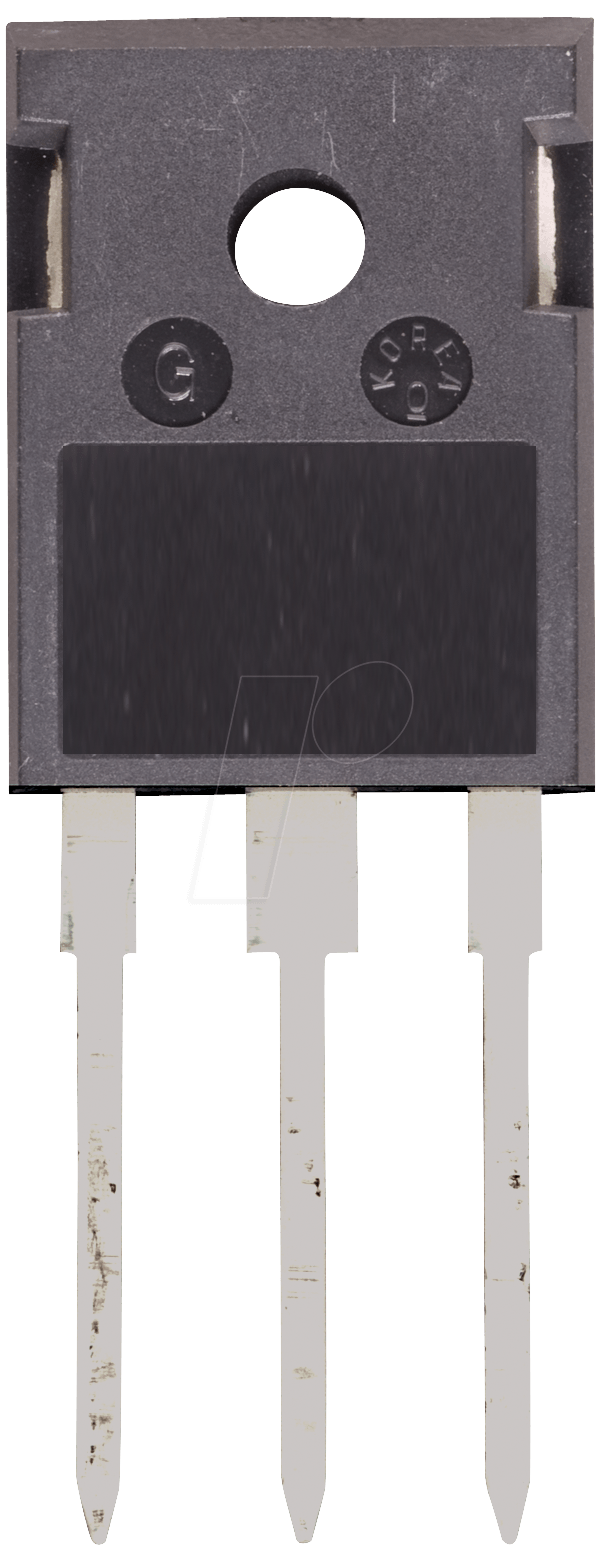

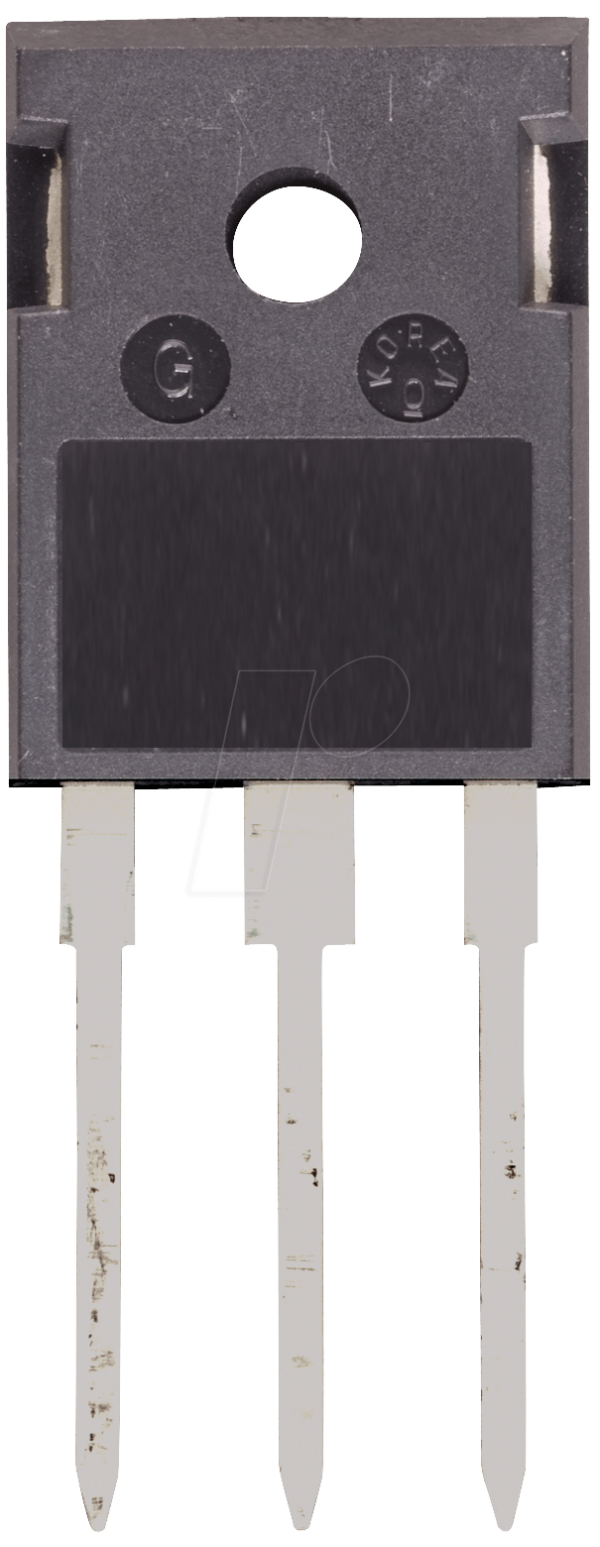

CS45-16IO1 IXYS – Thyristor, 1600 V, 48 A, TO-247AD

Leistungsstarker Thyristor CS45-16IO1 IXYS für anspruchsvolle Schaltanwendungen

Der CS45-16IO1 IXYS ist die ideale Lösung für Ingenieure und Entwickler, die robuste und zuverlässige Schaltkomponenten für Hochspannungs- und Hochstromanwendungen benötigen. Dieser Thyristor wurde speziell entwickelt, um die Herausforderungen moderner Leistungselektroniksysteme zu meistern, indem er eine präzise und sichere Steuerung von Wechselstromkreisen ermöglicht und gleichzeitig höchste Effizienz und Zuverlässigkeit gewährleistet.

Überlegene Leistung und Zuverlässigkeit

Wenn es um die Auswahl eines Thyristors für kritische Schaltaufgaben geht, ist der CS45-16IO1 IXYS von IXYS die überlegene Wahl gegenüber Standardlösungen. Seine herausragenden Merkmale liegen in der Kombination aus hoher Spannungsfestigkeit und präziser Stromschaltfähigkeit, die ihn für eine breite Palette anspruchsvoller Anwendungen prädestiniert. Im Gegensatz zu konventionellen Bauteilen bietet dieser Thyristor eine gesteigerte Leistungssicherheit und eine längere Lebensdauer, selbst unter extremen Betriebsbedingungen.

Kerntechnologie und Funktionsweise

Der CS45-16IO1 IXYS basiert auf einer fortschrittlichen Halbleitertechnologie, die eine schnelle und effiziente Schaltfunktion ermöglicht. Als Thyristor gehört er zur Familie der steuerbaren Gleichrichter. Seine Hauptaufgabe ist das Schalten von elektrischem Strom in Wechselrichtern, Gleichstromwandlern und anderen leistungselektronischen Schaltungen. Die Ansteuerung erfolgt über ein Gate-Signal, das den Übergang vom Sperrzustand in den leitenden Zustand initiiert. Einmal gezündet, bleibt der Thyristor leitend, bis der Strom unter einen bestimmten Schwellenwert fällt oder die angelegte Spannung umgepolt wird. Diese Eigenschaft macht ihn besonders geeignet für Anwendungen, bei denen ein einmal ausgelöster Schaltvorgang aufrechterhalten werden muss, bis die Stromflussrichtung wechselt.

Anwendungsbereiche und Einsatzmöglichkeiten

Die Flexibilität und Robustheit des CS45-16IO1 IXYS eröffnen ein breites Spektrum an Einsatzmöglichkeiten. Seine hohe Spannungsfestigkeit von 1600 V und sein Nennstrom von 48 A machen ihn zu einer exzellenten Wahl für:

• Industrielle Stromversorgungen: Zur präzisen Steuerung von Hochleistungsgleichrichtern und Wechselrichtern in industriellen Anlagen.
• Motorsteuerungen: Insbesondere in Anwendungen, die eine sanfte Anlaufsteuerung und präzise Drehzahlregelung erfordern, wie z.B. in Pumpen-, Lüfter- und Förderanlagen.
• Schweißstromversorgungen: Zur exakten Einstellung und Stabilisierung hoher Ströme, die für verschiedene Schweißverfahren benötigt werden.
• Lichtbogen- und Plasmaerzeugung: Wo schnelle und kontrollierte Energieimpulse erforderlich sind.
• Energieerzeugung und -verteilung: Zur Steuerung von Gleichstromzwischenkreisen und zur Netzstabilisierung in erneuerbaren Energiesystemen.
• Induktionsheizungen: Für die präzise Regelung von Hochfrequenzströmen in industriellen Heizprozessen.

Technische Spezifikationen und herausragende Merkmale

Der CS45-16IO1 IXYS zeichnet sich durch eine Reihe von technischen Merkmalen aus, die seine überlegene Leistungsfähigkeit untermauern:

• Hohe Spannungsfestigkeit: Mit 1600 V ist er für Anwendungen mit hohen Spannungsspitzen bestens geeignet und bietet eine signifikante Sicherheitsreserve.
• Signifikanter Nennstrom: 48 A Dauerstrom ermöglichen den Einsatz in leistungshungrigen Applikationen, ohne dass Kompromisse bei der Kapazität eingegangen werden müssen.
• Kompaktes TO-247AD Gehäuse: Dieses standardisierte Gehäuseformat erleichtert die Integration in bestehende oder neue Schaltungsdesigns und ermöglicht eine effiziente Wärmeableitung.
• Optimiertes Schaltdiagramm: Die interne Struktur des Thyristors ist auf schnelle Schaltzeiten und geringe Verluste optimiert, was zu einer höheren Gesamteffizienz des Systems führt.
• Geringer Gate-Strom: Die Zündung des Thyristors erfordert nur einen geringen Gate-Strom, was die Anforderungen an die Ansteuerungselektronik reduziert.
• Hohe Stoßstromfestigkeit: Dies ist entscheidend, um kurzzeitige Überlastungen während des Schaltvorgangs oder bei Fehlern im System sicher zu bewältigen.

Qualität und Design-Merkmale

Merkmal	Beschreibung
Halbleitermaterial	Silizium (Si) – Standard für Hochleistungs-Thyristoren, bekannt für seine Robustheit und thermische Stabilität.
Gehäuseform	TO-247AD – Ein robustes, dreipoliges Kunststoffgehäuse mit Metallanschlussklemmen, konzipiert für gute thermische Performance und einfache Montage.
Schaltungstyp	SCR (Silicon Controlled Rectifier) – Ein nicht kommutierter, gesteuerter Gleichrichter, der einen eindeutigen Schaltvorgang ermöglicht.
Elektrische Isolation	Standard-Kunststoffgehäuse bietet elektrische Isolation vom Kühlkörper, sofern kein direkter metallischer Kontakt gewünscht ist. (Wärmeleitpaste und Isolationsmaterialien separat zu betrachten).
Kühlung	Optimiert für die Montage auf einem geeigneten Kühlkörper zur effizienten Wärmeabfuhr. Die Leistung ist direkt von der Kühlleistung abhängig.
Zuverlässigkeit	Konstruiert für Langzeitbetrieb unter anspruchsvollen Bedingungen, minimiert das Risiko von Ausfällen in kritischen Systemen.
Zündempfindlichkeit	Hohe Empfindlichkeit des Gate-Anschlusses minimiert die Ansteuerleistung und ermöglicht den Einsatz mit verschiedenen Trigger-Schaltungen.

Technische Details im Überblick

Die präzise Spezifikation des CS45-16IO1 IXYS ermöglicht eine fundierte Auswahl für Ingenieure:

• Maximale Sperrspannung (V_RRM): 1600 V – Bietet einen großen Spielraum für Spannungsspitzen.
• Maximaler Durchlassstrom (I_TAVM): 48 A – Geeignet für kontinuierliche hohe Strombelastungen.
• Gate-Trigger-Strom (I_GT): Typischerweise im Bereich von wenigen Milliampere, was eine einfache Ansteuerung ermöglicht.
• Gate-Trigger-Spannung (V_GT): Niedrige Werte, die eine einfache Kompatibilität mit Logikschaltungen und Treiberschaltungen gewährleisten.
• Ansprechzeit (Turn-on time): Sehr kurz, ermöglicht schnelle Reaktionen auf Steuerbefehle.
• Verlustleistung: Geringe Schalt- und Leitungverluste tragen zur Energieeffizienz bei.

FAQ – Häufig gestellte Fragen zu CS45-16IO1 IXYS – Thyristor, 1600 V, 48 A, TO-247AD

Was ist die Hauptfunktion eines Thyristors wie dem CS45-16IO1 IXYS?

Die Hauptfunktion eines Thyristors, wie des CS45-16IO1 IXYS, besteht darin, als gesteuerter Schalter in elektrischen Stromkreisen zu fungieren. Er ermöglicht die präzise Einleitung und Aufrechterhaltung des Stromflusses in einer Richtung, sobald ein Steuersignal am Gate-Anschluss angelegt wird. Nach der Zündung bleibt er leitend, bis der Strom unter einen bestimmten Schwellenwert fällt oder die Polung der angelegten Spannung umkehrt.

Für welche Art von Anwendungen ist dieser Thyristor besonders gut geeignet?

Dieser Thyristor ist aufgrund seiner hohen Spannungsfestigkeit (1600 V) und seines Nennstroms (48 A) ideal für anspruchsvolle industrielle Anwendungen wie Stromversorgungen, Motorsteuerungen, Schweißstromversorgungen, Energieverteilungssysteme und Induktionsheizungen, wo zuverlässiges und effizientes Schalten hoher Leistungen erforderlich ist.

Welche Vorteile bietet das TO-247AD Gehäuse?

Das TO-247AD Gehäuse ist ein Standardformat in der Leistungselektronik, das eine robuste Bauweise, gute elektrische Isolation (sofern nicht anders konfiguriert) und vor allem eine effiziente Wärmeableitung ermöglicht. Dies erleichtert die Montage auf Kühlkörpern und trägt zur Betriebssicherheit und Langlebigkeit des Bauteils bei.

Wie wird der CS45-16IO1 IXYS gezündet (aktiviert)?

Der Thyristor wird gezündet, indem ein positiver Stromimpuls an den Gate-Anschluss angelegt wird, während die Anode positiv gegenüber der Kathode ist. Sobald der Thyristor gezündet ist, behält er seinen leitenden Zustand bei, auch wenn das Gate-Signal entfernt wird, solange der Anodenstrom einen bestimmten Wert überschreitet.

Was bedeutet die Bezeichnung „1600 V“ und „48 A“ im Produkttitel?

Die Bezeichnung „1600 V“ gibt die maximale Sperrspannung an, die der Thyristor sicher sperren kann, ohne durchzuschlagen. „48 A“ bezeichnet den maximalen Dauerstrom (Nennstrom), den der Thyristor im leitenden Zustand kontinuierlich führen kann, ohne überhitzt zu werden oder beschädigt zu werden. Dies sind kritische Parameter für die Dimensionierung von Stromkreisen.

Benötigt der CS45-16IO1 IXYS spezielle Kühlung?

Ja, wie die meisten Leistungshalbleiter benötigt der CS45-16IO1 IXYS zur Erreichung seiner vollen Leistungsfähigkeit eine geeignete Kühlung. Das TO-247AD-Gehäuse ist für die Montage auf einem Kühlkörper konzipiert. Die Dimensionierung des Kühlkörpers hängt von der tatsächlichen Verlustleistung ab, die wiederum von den Betriebsströmen und Schaltfrequenzen des jeweiligen Systems beeinflusst wird.

Kann der CS45-16IO1 IXYS auch in Gleichstromschaltungen eingesetzt werden?

Obwohl Thyristoren primär für Wechselstromanwendungen entwickelt wurden, können sie mit entsprechenden Zusatzschaltungen auch in Gleichstromkreisen eingesetzt werden, beispielsweise in Umrichtern, die dann eine Kommutierungseinheit benötigen, um den Stromfluss zu unterbrechen. Die grundlegende Funktion ist jedoch das Schalten in einer Richtung.

Marke	IXYS
