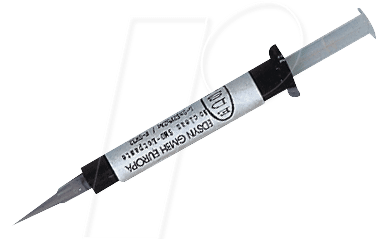

CR 44 Lötpaste: Präzision und Zuverlässigkeit für anspruchsvolle Elektronikfertigung
Für professionelle Anwender, die höchste Ansprüche an Lötverbindungen stellen, löst die CR 44 Lötpaste das Problem von unzuverlässigen oder unsauberen Lötstellen. Speziell entwickelt für den Einsatz in industriellen Umgebungen, Reparaturwerkstätten und bei anspruchsvollen DIY-Projekten, bietet diese Lötpaste eine herausragende Performance, die Standardlösungen in den Schatten stellt.
Überlegene Lötqualität und Anwendungsfreundlichkeit
Die CR 44 Lötpaste mit der Zusammensetzung Sn62 Pb36 Ag2 F-SW 32 unterscheidet sich von herkömmlichen Pasten durch eine optimierte Flussmitteltechnologie und eine präzise Legierungsbalance. Dies resultiert in deutlich verbesserten Benetzungseigenschaften, einer Reduzierung von Lötbrücken und einer robusten, elektrisch leitfähigen Verbindung, selbst unter anspruchsvollen thermischen Bedingungen. Die No-Clean-Formulierung minimiert zudem den Reinigungsaufwand nach dem Lötvorgang, was die Effizienz im Produktionsprozess erheblich steigert und die Wahrscheinlichkeit von Korrosion oder Kurzschlüssen durch Flussmittelrückstände reduziert.
Optimale Legierung für höchste Leitfähigkeit und Temperaturbeständigkeit
Die Legierung Sn62 Pb36 Ag2 ist eine bewährte Zusammensetzung in der Elektronikindustrie. Sie kombiniert die guten Löt- und Fließeigenschaften von Zinn (Sn) und Blei (Pb) mit der erhöhten Festigkeit und Temperaturbeständigkeit, die durch den Zusatz von Silber (Ag) erzielt wird. Diese sorgfältig ausgewählte Mischung gewährleistet:
- Hervorragende elektrische Leitfähigkeit: Minimale Übergangswiderstände für stabile Signalübertragung.
- Hohe mechanische Belastbarkeit: Widerstandsfähigkeit gegenüber Vibrationen und mechanischen Belastungen.
- Verbesserte Temperaturbeständigkeit: Zuverlässiger Betrieb auch bei erhöhten Umgebungstemperaturen.
- Reduzierte Legierungsbildung: Geringeres Risiko von intermetallischen Verbindungen, die die Lötstellen spröde machen könnten.
Das F-SW 32 Flussmittel: No-Clean für makellose Ergebnisse
Das Herzstück der CR 44 Lötpaste bildet das F-SW 32 Flussmittel. Dieses speziell entwickelte No-Clean-Flussmittel ist für seine hervorragenden Aktivierungs- und Benetzungseigenschaften bekannt. Die Vorteile des F-SW 32 sind:
- Effektive Oberflächenreinigung: Entfernt zuverlässig Oxidationsschichten von Lötflächen und Bauteilanschlüssen.
- Optimale Benetzung: Sorgt für ein gleichmäßiges Fließen der Lötlegierung und bildet glatte, glänzende Lötstellen.
- Geringer Rückstand: Die No-Clean-Charakteristik bedeutet, dass die Flussmittelrückstände nach dem Löten nicht entfernt werden müssen, da sie elektrisch nicht leitend und chemisch stabil sind.
- Minimale Rauchbildung: Trägt zu einer verbesserten Arbeitsumgebung bei.
- Breiter Aktivitätsbereich: Funktioniert zuverlässig über einen weiten Temperaturbereich.
Technische Spezifikationen und Vorteile auf einen Blick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktname | CR 44 Lötpaste |
| Typ | No-Clean Lötpaste |
| Legierungszusammensetzung | Sn62 Pb36 Ag2 (Zinn, Blei, Silber) |
| Flussmittel-Code | F-SW 32 |
| Verpackungsgröße | 10 Gramm (ideal für präzise Anwendungen und geringen Verbrauch) |
| Schmelzpunkt | Ca. 179 °C (typisch für Sn63Pb37, leicht erhöht durch Silberzusatz, aber im Standardbereich für Wellen- und Reflow-Löten) |
| Partikelgröße | Fein (optimiert für gleichmäßige Verteilung und gute Fließfähigkeit) |
| Anwendungsgebiete | SMD-Bestückung, manuelles Löten, Reparaturen, Prototypenbau, industrielle Elektronikfertigung |
| Rückstände | Klar und transparent, nicht korrosiv, nicht leitend (No-Clean) |
| Benetzbarkeit | Exzellent durch optimierte Flussmittelformulierung |
| Haltbarkeit | Lange Haltbarkeit bei sachgemäßer Lagerung (kühl und trocken) |
Präzisionsanwendungen für höchste Ansprüche
Die CR 44 Lötpaste ist die bevorzugte Wahl für Anwendungen, bei denen selbst kleinste Fehler kritische Auswirkungen haben können. Dies umfasst:
- High-Density-Bestückung: Bei eng beieinander liegenden SMD-Bauteilen (Surface Mount Devices) verhindert die gute Fließfähigkeit und Benetzbarkeit der CR 44 Lötpaste effektiv das Entstehen von Lötbrücken.
- Empfindliche elektronische Komponenten: Die kontrollierte Aktivität des F-SW 32 Flussmittels schützt empfindliche Bauteile vor übermäßiger Hitze und aggressiven Flussmittelrückständen.
- Reparatur und Wartung: Die Zuverlässigkeit und die einfachere Handhabung durch die No-Clean-Eigenschaft machen sie ideal für Reparaturarbeiten an komplexen Platinen.
- Prototypenentwicklung: Schnelle und saubere Lötprozesse sind entscheidend für iterative Entwicklungsschritte.
- Automobil- und Medizintechnik: In Branchen, in denen höchste Zuverlässigkeit und Langzeitleistung gefordert sind, ist die CR 44 Lötpaste eine bewährte Wahl.
Materialwissenschaftliche Vorteile der Sn62 Pb36 Ag2 Legierung
Die spezifische Legierungszusammensetzung Sn62 Pb36 Ag2 ist nicht zufällig gewählt. Jedes Element spielt eine entscheidende Rolle für die Performance der Lötpaste:
- Zinn (Sn): Bildet die Hauptkomponente und sorgt für den relativ niedrigen Schmelzpunkt und die ausgezeichnete Benetzbarkeit.
- Blei (Pb): Reduziert den Schmelzpunkt weiter und verbessert die Fließeigenschaften erheblich, was zu glatteren Lötstellen führt. Zudem erhöht es die Duktilität der Lötverbindung.
- Silber (Ag): Der Zusatz von 2% Silber ist ein wesentlicher Faktor für die überlegene Leistung. Silber erhöht die Zugfestigkeit und Scherfestigkeit der Lötverbindung, macht sie widerstandsfähiger gegen mechanische Belastungen und verbessert die Beständigkeit gegenüber thermischer Ermüdung. Darüber hinaus trägt Silber zur Reduzierung der Auslaugung von Kupfer von den Leiterbahnen bei, was die Integrität der Verbindung über die Zeit verbessert.
Diese Kombination ergibt eine Legierung, die sowohl in Bezug auf die Prozesssicherheit während des Lötens als auch auf die Langzeitstabilität der fertigen Lötstelle überzeugt.
Die Bedeutung der Partikelgröße und Viskosität
Die CR 44 Lötpaste ist typischerweise mit einer feinen Partikelgröße formuliert. Dies bedeutet, dass die einzelnen Lötpartikel klein und gleichmäßig sind. Eine solche Partikelgrößenverteilung ist entscheidend für:
- Gleichmäßige Druckbarkeit: Bei der Siebdruck- oder Dispensieranwendung verteilt sich die Paste homogen und ermöglicht präzise Lötpastenmuster.
- Reduzierung von Lötbrücken: Kleinere Partikel minimieren das Risiko, dass Lötmaterial zwischen benachbarten Anschlüssen fließt.
- Saubere Lötstellen: Die feine Struktur trägt zu einer glatten Oberfläche der Lötverbindung bei.
Die Viskosität der Lötpaste ist ebenfalls sorgfältig abgestimmt, um eine gute Haftung auf den Bauteilanschlüssen und Leiterplattenpads zu gewährleisten, ohne zu zerfließen, bevor die Lötung stattfindet. Dies ist besonders wichtig bei Anwendungen mit automatischen Bestückungsmaschinen, wo die Paste exakt positioniert werden muss.
Haltbarkeit und Lagerungshinweise
Um die optimale Leistung der CR 44 Lötpaste über ihre gesamte Haltbarkeitsdauer zu gewährleisten, sind sachgemäße Lagerbedingungen unerlässlich. Wie die meisten hochwertigen Lötpasten sollte die CR 44 an einem kühlen und trockenen Ort gelagert werden, idealerweise bei Temperaturen zwischen 0°C und 10°C (Kühlschranklagerung). Vor der Anwendung ist es wichtig, die Lötpaste langsam auf Raumtemperatur erwärmen zu lassen, um Kondensation zu vermeiden. Dies stellt sicher, dass die Flussmittelkomponenten und die Metallpulver ihre volle Aktivität behalten und die Paste die erwartete Leistung erbringt.
FAQ – Häufig gestellte Fragen zu CR 44 – Lötpaste, CR 44, No-Clean, Sn62 Pb36 Ag2 F-SW 32, 10 gr
Was bedeutet „No-Clean“ bei dieser Lötpaste?
No-Clean bedeutet, dass die Flussmittelrückstände nach dem Lötvorgang nicht entfernt werden müssen. Diese Rückstände sind so formuliert, dass sie elektrisch nicht leitend, nicht korrosiv und chemisch stabil sind. Dies vereinfacht den Nachbearbeitungsprozess erheblich.
Ist die Lötpaste für alle Arten von Elektronikprojekten geeignet?
Ja, die CR 44 Lötpaste ist aufgrund ihrer hohen Qualität und Zuverlässigkeit für eine breite Palette von Anwendungen geeignet, von professionellen industriellen Einsätzen bis hin zu anspruchsvollen Hobbyprojekten. Ihre No-Clean-Eigenschaft macht sie besonders praktisch.
Welche Vorteile bietet die Silberkomponente (Ag) in der Legierung?
Die Zugabe von Silber (2%) in der Sn62 Pb36 Ag2 Legierung erhöht die Zug- und Scherfestigkeit der Lötverbindung. Dies führt zu einer robusteren Lötstelle, die besser gegen mechanische Belastungen und Temperaturschwankungen beständig ist.
Wie lagere ich die CR 44 Lötpaste am besten, um ihre Haltbarkeit zu maximieren?
Für maximale Haltbarkeit sollte die Lötpaste kühl und trocken gelagert werden, idealerweise im Kühlschrank (0°C bis 10°C). Vor Gebrauch sollte sie langsam auf Raumtemperatur erwärmt werden, um Kondensation zu vermeiden.
Welche typische Temperatur wird zum Verarbeiten dieser Lötpaste benötigt?
Die CR 44 Lötpaste mit der Sn62 Pb36 Ag2 Legierung hat einen Schmelzpunkt von ca. 179°C. Die Verarbeitungstemperatur liegt typischerweise etwas darüber, um eine gute Benetzung und vollständige Ausdehnung zu gewährleisten. Genaue Temperaturen hängen von der Anwendung (z.B. Reflow-Ofen, Lötkolben) ab.
Kann ich die Lötpaste auch für feine SMD-Bauteile verwenden?
Ja, absolut. Die feine Partikelgröße und die optimierte Viskosität der CR 44 Lötpaste machen sie hervorragend geeignet für die Bestückung mit feinen SMD-Bauteilen, da sie eine präzise Ablage ermöglicht und die Bildung von Lötbrücken minimiert.
Warum ist eine 10-Gramm-Packung sinnvoll?
Die 10-Gramm-Verpackung ist ideal für Anwender, die präzise Mengen benötigen oder eine hohe Varianz an Projekten durchführen. Sie minimiert das Risiko des Austrocknens oder der Verunreinigung größerer Mengen und gewährleistet Frische bei jedem Einsatz.
