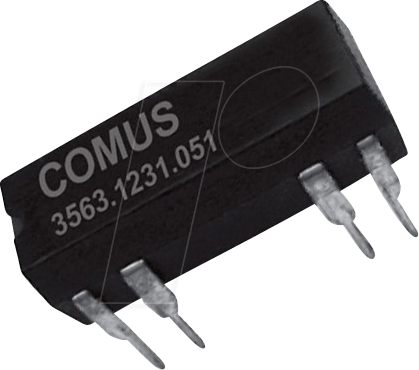

Präzise Schaltkontrolle für anspruchsvolle Anwendungen: Das CO 3572.1220.054 Reed-Relais
Sie benötigen eine zuverlässige und präzise Schalteinheit, die auch unter anspruchsvollen Bedingungen eine konstante Leistung garantiert? Das CO 3572.1220.054 Reed-Relais mit 5 V DC Ansteuerspannung und einer Schaltleistung von 10 W ist die ideale Lösung für Entwickler, Ingenieure und Automatisierungsexperten, die Wert auf Langlebigkeit und exakte Funktionalität legen. Dieses Relais mit zwei schließenden (NO) Kontakten bietet eine saubere und kontaktlose Schaltfunktion, die mechanische Verschleißerscheinungen minimiert und somit eine überlegene Alternative zu herkömmlichen Relais darstellt.
Überlegene Schalttechnologie: Die Vorteile des Reed-Relais
Das Kernstück des CO 3572.1220.054 ist das Reed-Kontaktprinzip. Im Gegensatz zu elektromechanischen Relais, bei denen ein Magnetfeld mechanische Kontakte bewegt, arbeitet das Reed-Relais mit zwei ferromagnetischen Lamellen, die in einem versiegelten Glaskolben untergebracht sind. Ein extern angelegtes Magnetfeld (erzeugt durch die 5 V DC Spule) bewirkt, dass sich die Lamellen anziehen und einen elektrischen Kontakt schließen. Diese kontaktlose Betätigung bietet eine Reihe von entscheidenden Vorteilen:
- Hohe Lebensdauer: Durch den Wegfall mechanischer Reibung und Abnutzung sind Reed-Relais extrem langlebig. Die Schaltspielzahl übersteigt oft die von mechanischen Relais um ein Vielfaches.
- Schnelle Schaltzeiten: Die ferromagnetische Anziehung ist sehr schnell, was zu kurzen Ansprech- und Abfallzeiten führt. Dies ist entscheidend für Anwendungen mit hohen Taktfrequenzen.
- Geringe Schaltleistung: Die Ansteuerung der Spule erfordert nur eine geringe Leistung (5 V DC), was die Integration in batteriebetriebene oder energiesparsame Systeme erleichtert.
- Hohe Isolationsfestigkeit: Der versiegelte Glaskolben bietet eine ausgezeichnete elektrische Isolation zwischen der Spule und den Kontakten sowie eine Resistenz gegenüber Umwelteinflüssen wie Staub, Feuchtigkeit und aggressiven Medien.
- Kein Prellverhalten (Bounce): Das Reed-Prinzip minimiert das Kontaktprellen, was zu einer sauberen und zuverlässigen Signalübertragung führt.
- Zwei Schließende Kontakte (2 NO): Die Konfiguration mit zwei schließenden Kontakten ermöglicht vielseitige Schaltanordnungen, beispielsweise zur gleichzeitigen Aktivierung zweier Stromkreise oder für redundante Schaltungen.
Anwendungsbereiche und technische Details
Das CO 3572.1220.054 Reed-Relais ist prädestiniert für eine Vielzahl von anspruchsvollen Einsatzgebieten, in denen Zuverlässigkeit und Präzision an erster Stelle stehen:
- Industrielle Automatisierung: Steuerung von Sensoren, Aktoren und Signalgebern in Produktionslinien, Verpackungsmaschinen und Robotersystemen.
- Messtechnik und Prüftechnik: Schalten von Messsignalen, Kalibrierungsvorgängen und datenintegritätssensiblen Prüfschaltungen.
- Medizintechnik: Integration in Diagnosegeräte, Laborautomaten und medizinische Peripheriegeräte, wo höchste Zuverlässigkeit und Hygiene gefragt sind.
- Telekommunikation: Signalverarbeitung und Relaisfunktionen in Kommunikationssystemen und Netzwerkkomponenten.
- Verbraucherelektronik: Robuste Schaltfunktionen in hochwertigen HiFi-Geräten, Sicherheitssystemen oder Haushaltsgeräten, die Langlebigkeit erfordern.
Die 5 V DC Ansteuerspannung ermöglicht eine einfache Integration in Mikrocontroller-basierte Systeme und Niederspannungsanwendungen. Die Nennschaltleistung von 10 W eignet sich für eine breite Palette von Lasten, von niederohmigen Sensoren bis hin zu kleinen Motoren oder Relaisspulen. Die 2 NO Kontakte bieten hierbei flexible Schaltmöglichkeiten, beispielsweise zur Erfüllung von Sicherheitsanforderungen oder zur parallelen Ansteuerung von Verbrauchern.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | CO 3572.1220.054 |
| Relais-Typ | Reed-Relais |
| Ansteuerspannung (Spule) | 5 V DC |
| Schaltleistung (max.) | 10 W |
| Kontaktkonfiguration | 2 Schließer (2 NO – Normally Open) |
| Kontaktmaterial | Hochreines Rhodium oder Ruthenium auf einer Nickel-Eisen-Legierung (typisch für Reed-Kontakte, optimiert für geringen Übergangswiderstand und hohe Lebensdauer) |
| Kapselung | Versiegelter Glaskolben, hermetisch abgedichtet gegen Umwelteinflüsse und zur Vermeidung von Kontaktverschmutzung. |
| Isolationsspannung (Kontakt/Spule) | Hohe Isolationsfestigkeit, typischerweise mehrere hundert Volt AC/DC, um eine zuverlässige Trennung zwischen Steuer- und Lastkreis zu gewährleisten. |
| Betriebstemperaturbereich | Erweiterter Temperaturbereich, typischerweise von -40°C bis +85°C, um Zuverlässigkeit unter extremen Bedingungen zu sichern. |
| Schaltgeschwindigkeit | Sehr hohe Schaltgeschwindigkeit, Ansprechzeiten im Millisekunden-Bereich. |
| Mechanische Lebensdauer | Mehrere hundert Millionen Schaltspiele, bedingt durch die kontaktlose Betätigung des Reed-Elements. |
| Elektrische Lebensdauer | Abhängig von der Last, aber signifikant höher als bei mechanischen Relais, besonders bei geringen Lasten. |
| Einsatzgebiet | Automatisierungstechnik, Mess- und Regeltechnik, Medizintechnik, Telekommunikation, industrielle Schaltanwendungen. |
Häufig gestellte Fragen (FAQ) zu CO 3572.1220.054 – Reed-Relais 5 V DC, 10 W – 2 NO
Was ist der Hauptvorteil eines Reed-Relais gegenüber einem herkömmlichen Elektromechanik-Relais?
Der Hauptvorteil liegt in der kontaktlosen Betätigung des Reed-Elements, was zu einer signifikant höheren Lebensdauer, schnelleren Schaltzeiten und einem geringeren Kontaktprellen führt. Zudem bietet die hermetische Kapselung einen Schutz vor Umwelteinflüssen.
Für welche Art von Lasten ist dieses Relais geeignet?
Mit einer Nennschaltleistung von 10 W eignet sich das Relais für eine Vielzahl von Lasten, darunter niederohmige Sensoren, Signalrelais, kleine Spulen von anderen Relais oder Ventilen sowie für die Schaltung von digitalen Signalen. Für induktive Lasten ist die Verwendung eines Freilaufdiodes zur Spannungsspitzenbegrenzung ratsam.
Kann das Relais auch für Wechselspannung (AC) verwendet werden?
Das Relais ist für den Betrieb mit Gleichspannung (DC) ausgelegt. Die Verwendung mit Wechselspannung ist nicht vorgesehen und kann zu Fehlfunktionen oder Beschädigungen führen. Die Ansteuerspannung der Spule ist explizit mit 5 V DC spezifiziert.
Wie wird die 5 V DC Ansteuerspannung am besten realisiert?
Die 5 V DC Ansteuerspannung kann zuverlässig von verschiedenen Quellen bezogen werden, wie z.B. einem stabilisierten Netzteil, einer Mikrocontroller-Ausgangsleitung (ggf. über einen Treiber-Transistor zur Stromverstärkung) oder einer geeigneten Batterie. Achten Sie auf eine stabile und saubere Spannungsversorgung.
Welche Maßnahmen sind bei der Montage und Verdrahtung zu beachten?
Bei der Verdrahtung ist auf korrekte Polarität der Spulenanschlüsse zu achten. Die Kontakte sind für die entsprechende Last auszulegen. Vermeiden Sie starke mechanische Belastung des Glaskolbens während der Montage. Eine ordnungsgemäße Lötverbindung oder die Verwendung von geeigneten Klemmen ist essentiell für einen zuverlässigen Kontakt.
Ist dieses Reed-Relais für hohe Schaltfrequenzen geeignet?
Ja, aufgrund seiner schnellen Schaltzeiten und des geringen Prellverhaltens ist dieses Reed-Relais sehr gut für Anwendungen mit hohen Schaltfrequenzen geeignet, solange die maximale Schaltleistung von 10 W nicht überschritten wird und die zulässigen Betriebsströme eingehalten werden.
Welche Umwelteinflüsse sind bei der Verwendung dieses Relais besonders berücksichtigt?
Die hermetische Versiegelung des Glaskolbens schützt die empfindlichen Reed-Kontakte vor Staub, Feuchtigkeit, Ölnebel und anderen Verunreinigungen. Dies erhöht die Zuverlässigkeit erheblich, insbesondere in rauen Industrieumgebungen.
