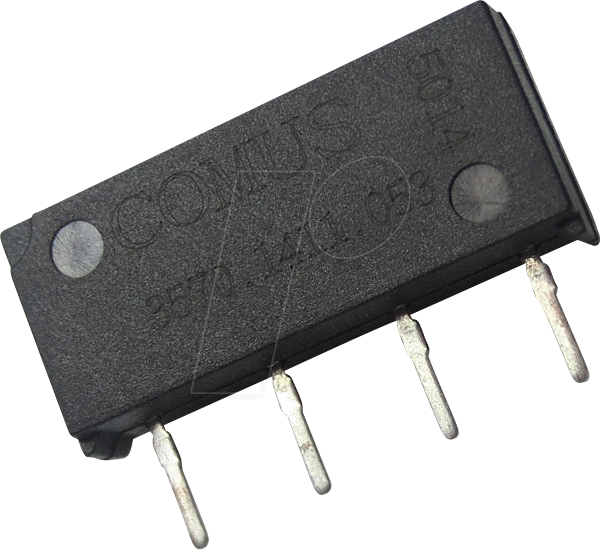

CO 3570.1411.054 – Präzision und Zuverlässigkeit für Ihre Schaltungstechnik
Suchen Sie nach einer robusten und präzisen Lösung zur Ansteuerung von Schaltkreisen mit geringer Leistung? Das CO 3570.1411.054 Reed-Relais mit 5 V DC Betriebsspannung und einer Schaltleistung von 10 W, ausgestattet mit einem Schließerkontakt (1 NO), ist die ideale Wahl für Ingenieure, Entwickler und Elektronik-Enthusiasten, die auf zuverlässige und langlebige Komponenten angewiesen sind. Dieses Relais bietet eine saubere Trennung zwischen Steuer- und Lastkreis und minimiert gleichzeitig die Komplexität Ihrer Schaltungen.
Technologische Überlegenheit des Reed-Relais
Im Vergleich zu herkömmlichen elektromechanischen Relais bietet das CO 3570.1411.054 Reed-Relais signifikante Vorteile. Die hermetisch gekapselten Kontakte im Inneren des Relais sind vor äußeren Umwelteinflüssen wie Staub, Feuchtigkeit und korrosiven Gasen geschützt. Dies gewährleistet eine außergewöhnliche Lebensdauer und verhindert Kontamination, die zu Fehlfunktionen führen könnte. Die geringe mechanische Beanspruchung der Reed-Kontakte durch den magnetischen Schaltvorgang ermöglicht eine extrem hohe Anzahl von Schaltspielen, was es zu einer überlegenen Wahl für Anwendungen macht, die häufiges Schalten erfordern.
Anwendungsbereiche und Schlüsselvorteile
Das CO 3570.1411.054 ist vielseitig einsetzbar und findet seinen Platz in einer breiten Palette von Applikationen:
- Automatisierungstechnik: Ideal für die Steuerung von Ventilen, kleinen Motoren, Lampen und anderen Lasten in industriellen Steuerungssystemen. Die präzise Schaltcharakteristik sorgt für eine zuverlässige Signalübertragung.
- Messtechnik: Perfekt geeignet für die Integration in Prüfgeräte und Messsysteme, wo eine galvanische Trennung und störungsfreie Signalweiterleitung entscheidend sind.
- Verbraucherelektronik: In Geräten, die eine zuverlässige und sichere Schaltung erfordern, wie z.B. in der Sicherheitstechnik oder bei Steuerungsmodulen.
- Prototypenentwicklung und Forschung: Ein unverzichtbares Bauteil für Entwickler, die mit geringen Spannungen und Strömen arbeiten und eine zuverlässige Schalteinheit benötigen.
Die primären Vorteile des CO 3570.1411.054 liegen in seiner kompakten Bauform, der hohen Zuverlässigkeit durch die gekapselte Kontaktgeometrie, dem geringen Stromverbrauch der Spule und der schnellen Schaltgeschwindigkeit. Die hermetische Kapselung schützt die Kontakte nicht nur vor Umwelteinflüssen, sondern verhindert auch die Abgabe von Kontaktabbrandprodukten an die Umgebung, was es ideal für empfindliche elektronische Umgebungen macht.
Technische Spezifikationen im Detail
Das CO 3570.1411.054 zeichnet sich durch präzise und durchdachte technische Merkmale aus, die seine Leistungsfähigkeit und Anwendbarkeit sicherstellen:
| Eigenschaft | Spezifikation |
|---|---|
| Modellnummer | CO 3570.1411.054 |
| Typ | Reed-Relais |
| Spulenspannung (DC) | 5 V DC |
| Schaltleistung (max.) | 10 W |
| Kontaktkonfiguration | 1 NO (Schließerkontakt) |
| Kontakttyp | Gekapseltes Reed-Kontakt-Element |
| Max. Schaltspannung | Ca. 200 V DC / 140 V AC (abhängig von Last und Umgebung) |
| Max. Schaltstrom | Ca. 1 A (abhängig von Last und Umgebung) |
| Isolationsspannung (Spule/Kontakt) | Typischerweise > 200 V DC |
| Spulenwiderstand | Hoch (typischerweise im Bereich von 100 Ohm bis einigen kOhm, genaue Angabe entnehmen Sie bitte dem Datenblatt) |
| Betriebstemperaturbereich | Standardmäßig für industrielle Umgebungen ausgelegt (-20°C bis +70°C oder breiter, je nach genauer Ausführung) |
| Anzahl der Schaltzyklen (mechanisch) | Sehr hoch, typischerweise > 10^8 |
| Anzahl der Schaltzyklen (elektrisch) | Signifikant höher als bei offenen Kontakten, abhängig von der Schaltlast |
| Schaltzeit | Typischerweise im Bereich von 0,1 ms bis 1 ms |
| Gehäusematerial | Robustes, isolierendes Kunststoffmaterial zur Kapselung des Reed-Kontaktes und der Spule |
| Anschlussart | Lötfahnen für PCB-Montage oder Steckverbindungen, je nach spezifischem Design |
| Schutzart | Gekapselt, bietet Schutz gegen Staub und Feuchtigkeit (IP-Schutzart kann variieren) |
Präzision und Zuverlässigkeit im Design
Das Herzstück des CO 3570.1411.054 bildet der hermetisch versiegelte Reed-Kontakt. Zwei flexible, ferromagnetische Kontakte sind in einem mit Schutzgas gefüllten Glasrohr eingeschlossen. Wenn die Spule mit der Nennspannung von 5 V DC beaufschlagt wird, erzeugt das Magnetfeld eine Kraft, die die Kontakte anzieht und schließt. Nach Abschalten der Spulenspannung kehren die Kontakte durch ihre eigene Rückstellfederkraft in ihre Ruheposition zurück. Diese Konstruktion minimiert mechanische Abnutzung und schützt vor äußeren Einflüssen, was eine überragende Lebensdauer und Zuverlässigkeit über Millionen von Schaltzyklen hinweg gewährleistet.
Die Leistung von 10 W Schaltleistung ist für viele Anwendungen im Niedervolt- und Niedrigstrombereich mehr als ausreichend. Sie ermöglicht die Steuerung von Lasten wie kleinen Relais, Signal-LEDs, Sensoren oder Aktoren, ohne dass zusätzliche Treiberstufen erforderlich sind. Die 5 V DC Spulenspannung ist kompatibel mit einer Vielzahl von Mikrocontrollern und Logikschaltungen, was die Integration in bestehende Systeme erheblich vereinfacht.
Der entscheidende Vorteil: Kapselung und Langlebigkeit
Die Entscheidung für ein Reed-Relais wie das CO 3570.1411.054 gegenüber einem herkömmlichen Open-Frame-Relais oder gar einem Halbleiterschalter in bestimmten Szenarien beruht auf einer Kombination von Faktoren. Während Halbleiterschalter schnell und leise sind, können sie anfällig für Überspannungen sein und erzeugen manchmal geringe Leckströme im ausgeschalteten Zustand. Offene elektromechanische Relais sind zwar robust, aber ihre Kontakte sind Umwelteinflüssen ausgesetzt, was ihre Lebensdauer und Zuverlässigkeit in staubigen oder feuchten Umgebungen beeinträchtigen kann.
Das Reed-Relais kombiniert die Vorteile einer elektrischen Trennung wie bei einem mechanischen Relais mit der Stabilität und Lebensdauer einer gekapselten Einheit. Die hermetische Versiegelung verhindert die Oxidation der Kontakte, vermeidet die Aufnahme von Verunreinigungen und sorgt für eine gleichbleibend niedrige Kontaktimpedanz über die gesamte Lebensdauer hinweg. Dies ist besonders wichtig in Anwendungen, die präzise Signalintegrität erfordern oder in denen Wartungsaufwand minimiert werden soll.
Optimale Integration in Ihre Systeme
Die geringe Spulenleistung des CO 3570.1411.054 ermöglicht den direkten Betrieb durch Mikrocontroller-Pins oder integrierte Schaltungen, ohne dass leistungsstarke Treibertransistoren benötigt werden. Dies reduziert die Komplexität der Schaltung, spart Platz auf der Platine und senkt den Energieverbrauch des Gesamtsystems. Die schnelle Schaltzeit ist ein weiterer Vorteil für Anwendungen, die hohe Frequenzen oder schnelle Reaktionszeiten erfordern.
Die Kontaktkonfiguration 1 NO (Normally Open) bedeutet, dass der Kontakt im Ruhezustand offen ist und erst schließt, wenn die Spule aktiviert wird. Dies ist die gängigste Konfiguration für Schalteinheiten, die zum Einschalten einer Last dienen. Die Möglichkeit, bis zu 10 W zu schalten, eröffnet eine breite Palette von Anwendungsmöglichkeiten, von der Steuerung kleiner Verbraucher bis hin zur Signalverarbeitung.
FAQ – Häufig gestellte Fragen zu CO 3570.1411.054 – Reed-Relais 5 V DC, 10 W – 1 NO
Was genau ist ein Reed-Relais und wie funktioniert es?
Ein Reed-Relais ist eine spezielle Art von elektromechanischem Relais. Es besteht aus einem Spulensystem und einem oder mehreren Reed-Kontakten. Der Reed-Kontakt ist ein hermetisch gekapseltes Schaltelement, das aus zwei ferromagnetischen Kontakten in einem Glasrohr besteht. Wenn die Spule mit Strom versorgt wird, erzeugt sie ein Magnetfeld, das die Kontakte im Reed-Element zusammenzieht und so den Stromkreis schließt.
Für welche Arten von Anwendungen ist das CO 3570.1411.054 Reed-Relais besonders gut geeignet?
Dieses Reed-Relais eignet sich hervorragend für Anwendungen, die eine zuverlässige und präzise Schaltung mit geringer Leistung erfordern. Dazu gehören Automatisierungssysteme, Messtechnik, Prüfgeräte, Sicherheitsschaltungen und die Steuerung von kleinen Aktoren oder Signalgebern in der Verbraucherelektronik.
Welche Vorteile bietet die hermetische Kapselung der Kontakte?
Die hermetische Kapselung schützt die Kontakte vor Staub, Feuchtigkeit, korrosiven Gasen und anderen Umwelteinflüssen. Dies verhindert Oxidation, vermeidet Kontamination und gewährleistet eine extrem hohe Anzahl von Schaltspielen sowie eine konstante Kontaktqualität über die gesamte Lebensdauer.
Kann das CO 3570.1411.054 direkt von einem Mikrocontroller angesteuert werden?
Ja, mit einer Spulenspannung von 5 V DC und der relativ geringen Spulenleistung ist dieses Reed-Relais in der Regel direkt von den meisten Mikrocontroller-Ausgängen ansteuerbar, ohne dass zusätzliche Treiberschaltungen erforderlich sind.
Wie unterscheidet sich ein Reed-Relais von einem herkömmlichen elektromechanischen Relais?
Reed-Relais verwenden gekapselte Kontakte, was sie unempfindlicher gegenüber Umwelteinflüssen macht und eine höhere Lebensdauer bei der gleichen Schaltleistung ermöglicht. Sie sind oft kleiner und benötigen weniger Energie zum Aktivieren der Spule. Herkömmliche Relais haben oft offen liegende Kontakte, die anfälliger für Verschmutzung und Oxidation sind.
Was bedeutet die Schaltleistung von 10 W?
Die Schaltleistung von 10 W gibt die maximale Leistung an, die das Relais sicher schalten kann. Sie ergibt sich aus dem Produkt von maximaler Schaltspannung und maximalem Schaltstrom (z.B. 10 V bei 1 A oder 5 V bei 2 A). Diese Leistung ist für die Steuerung vieler kleiner Verbraucher und Signalkreise mehr als ausreichend.
Ist die Kontaktkonfiguration 1 NO (Schließerkontakt) die einzige verfügbare Option?
Für dieses spezifische Modell, CO 3570.1411.054, ist die Kontaktkonfiguration 1 NO die angegebene. Es gibt Reed-Relais mit anderen Konfigurationen wie 1 NC (Öffner) oder 1 Umschaltkontakt (SPDT), aber dieses Modell ist auf die Schließfunktion spezialisiert.
