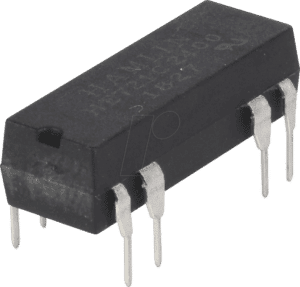

CO 3570.1411.053 – Reed-Relais 5 V DC, 10 W – 1 NO: Präzise Schaltung für anspruchsvolle Elektronikanwendungen
Das CO 3570.1411.053 – ein Reed-Relais mit einer Nennspannung von 5 V DC und einer Schaltleistung von 10 W mit einem Schließerkontakt (1 NO) – ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und kompakte Schalteinheit für präzise Steuerungsaufgaben benötigen. Dieses Relais minimiert elektrische Verluste und sorgt für eine sichere Trennung von Steuer- und Laststromkreisen, was es zur überlegenen Wahl gegenüber herkömmlichen elektromechanischen Relais in vielen industriellen und hobbyelektronischen Anwendungen macht.
Herausragende Leistung und Zuverlässigkeit
Das CO 3570.1411.053 zeichnet sich durch seine außerordentliche Zuverlässigkeit und Langlebigkeit aus. Die Konstruktion mit einem Reed-Kontakt minimiert mechanischen Verschleiß, da keine beweglichen Teile im herkömmlichen Sinne vorhanden sind, die direkten Kontakt haben und sich abnutzen. Dies resultiert in einer signifikant höheren Lebensdauer im Vergleich zu konventionellen Relais. Die 5 V DC Betriebsspannung ermöglicht den Einsatz in einer Vielzahl von Niederspannungssystemen und passt perfekt zu vielen Mikrocontroller-basierten Steuerungen.
Vorteile des CO 3570.1411.053:
- Hohe Schaltfrequenz: Dank der kontaktlosen Schaltmechanik ermöglicht das Reed-Relais eine hohe Anzahl an Schaltzyklen pro Sekunde, ideal für dynamische Anwendungen.
- Geringer Stromverbrauch: Die Aktivierung des Relais erfordert lediglich einen geringen Strom, was es energieeffizient macht und die Belastung von Stromversorgungen reduziert.
- Kompakte Bauform: Die geringen Abmessungen des Relais erlauben eine platzsparende Integration in dicht bestückte Schaltungen und Gehäuse.
- Galvanische Trennung: Das Reed-Relais bietet eine ausgezeichnete galvanische Trennung zwischen der Steuerwicklung und den Schaltkontakten, was die Sicherheit erhöht und unerwünschte Rückwirkungen verhindert.
- Robustheit gegen Umwelteinflüsse: Die hermetisch abgeschlossenen Kontakte sind vor Staub, Feuchtigkeit und anderen Umwelteinflüssen geschützt, was eine zuverlässige Funktion auch unter widrigen Bedingungen gewährleistet.
- Präzise Schaltcharakteristik: Die charakteristischen Eigenschaften eines Reed-Kontakts, wie geringe Ansprechzeit unddefinierte Schaltpunkte, sind für präzise Steuerungsaufgaben unerlässlich.
- Niedrige Kontaktwiderstände: Nach dem Schließen bietet der Kontakt einen sehr geringen elektrischen Widerstand, was zu minimalen Leistungsverlusten auf der Lastseite führt.
Technische Spezifikationen und Materialqualitäten
Die sorgfältige Auswahl der Materialien und die präzise Fertigung des CO 3570.1411.053 gewährleisten seine hohe Performance und Zuverlässigkeit. Die Reed-Kontakte sind in der Regel aus speziellen magnetischen Legierungen gefertigt, die ein schnelles und definiertes Schalten unter dem Einfluss des Magnetfeldes der Spule ermöglichen. Die Spule selbst ist für den Betrieb mit 5 V DC ausgelegt und bietet eine optimale Balance zwischen Ansteuerstrom und Magnetfeldstärke für den zuverlässigen Betrieb des Kontakts.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | CO 3570.1411.053 |
| Typ | Reed-Relais |
| Spulenspannung (DC) | 5 V DC |
| Schaltleistung (max.) | 10 W |
| Kontaktart | 1 NO (Schließer) |
| Schaltspannung (AC/DC) | Typische Grenzwerte sind abhängig von der Anwendung und der Auslegung der Schaltung. Für die 10W Leistung sind Spannungen bis zu 50V AC/DC üblich, höhere Spannungen können die Lebensdauer beeinträchtigen. |
| Schaltstrom (DC) | Typische Grenzwerte sind abhängig von der Anwendung und der Auslegung der Schaltung. Für die 10W Leistung sind Ströme bis zu 0.5A DC üblich. |
| Kontaktmaterial | Hochwertige magnetische Legierungen für Reed-Kontakte, oft mit Rhodium- oder Goldbeschichtung zur Minimierung des Kontaktwiderstands und Erhöhung der Lebensdauer. |
| Spulenmaterial | Kupferlackdraht, isoliert und vergossen für Langlebigkeit und Stabilität. |
| Gehäusematerial | Robuster Kunststoff (z.B. PBT, Epoxidharz) zum Schutz der internen Komponenten und zur Gewährleistung der elektrischen Isolation. |
| Betriebstemperaturbereich | Üblicherweise -40°C bis +85°C, abhängig von der spezifischen Ausführung und den Umgebungsbedingungen. |
| Anwendungsbereiche | Steuerungs- und Regelungstechnik, Automatisierungssysteme, Messtechnik, Alarm- und Sicherheitssysteme, Haushaltsgeräte, Hobbyelektronik. |
Anwendungsbereiche und Integration in Ihre Systeme
Das CO 3570.1411.053 ist aufgrund seiner kompakten Abmessungen und der präzisen Schaltcharakteristik prädestiniert für den Einsatz in einer Vielzahl von Elektronikprojekten und industriellen Anwendungen. Ob Sie eine Sensorik ansteuern, kleine Motoren schalten oder als Schnittstelle zwischen verschiedenen Schaltungsteilen dienen möchten – dieses Reed-Relais bietet die nötige Zuverlässigkeit. Die 5 V DC Spulenspannung ermöglicht eine direkte Ansteuerung durch gängige Mikrocontroller wie Arduino, Raspberry Pi oder spezialisierte SPS-Systeme. Die 10 W Schaltleistung erlaubt das Schalten von Lasten, die typischerweise in vielen Niederspannungsanwendungen vorkommen.
Die Integration in bestehende Schaltungen ist unkompliziert. Die klare Pinbelegung und die robusten Anschlusspunkte erleichtern die Montage auf Platinen oder über Steckverbinder. Die galvanische Trennung, die durch den Aufbau eines Reed-Relais automatisch gegeben ist, schützt empfindliche Steuerkomponenten vor potenziellen Überspannungen oder Störsignalen auf der Lastseite. Dies ist ein entscheidender Vorteil gegenüber direkten Schaltungen oder Lösungen mit Optokopplern, die eventuell eine separate Spannungsversorgung benötigen.
FAQ – Häufig gestellte Fragen zu CO 3570.1411.053 – Reed-Relais 5 V DC, 10 W – 1 NO
Was genau ist ein Reed-Relais und wie funktioniert es?
Ein Reed-Relais ist ein elektromechanisches Bauteil, das einen magnetisch betätigten Schalter (Reed-Kontakt) enthält. Wenn Strom durch die Spule fließt, erzeugt diese ein Magnetfeld, das die flexiblen Kontakte im Reed-Kontakt schließt oder öffnet. Im Falle des CO 3570.1411.053 handelt es sich um einen Schließerkontakt (1 NO), der im stromlosen Zustand offen ist und durch das Magnetfeld geschlossen wird.
Welche Vorteile bietet ein Reed-Relais gegenüber einem herkömmlichen elektromechanischen Relais?
Reed-Relais bieten eine höhere Lebensdauer, da die Kontakte hermetisch versiegelt und somit vor Verschmutzung und Oxidation geschützt sind. Sie sind kleiner, benötigen weniger Ansteuerleistung und sind resistenter gegen mechanische Vibrationen. Außerdem bieten sie eine perfekte galvanische Trennung ohne zusätzliche Komponenten.
Ist das CO 3570.1411.053 für den Einsatz in hochfrequenten Anwendungen geeignet?
Ja, Reed-Relais sind aufgrund ihrer schnellen Schaltzeiten und geringen Prellung (Kontaktprellen) gut für hochfrequente Anwendungen geeignet. Die genaue Eignung hängt von der spezifischen Frequenz und der geforderten Lebensdauer ab, aber für viele typische Anwendungen im Bereich bis zu mehreren hundert Hertz ist es eine ausgezeichnete Wahl.
Welche Art von Lasten kann ich mit dem CO 3570.1411.053 schalten?
Das Relais ist für eine maximale Schaltleistung von 10 W spezifiziert. Dies bedeutet, dass Sie Lasten mit entsprechenden Spannungs- und Stromwerten schalten können. Typische Anwendungen umfassen das Schalten von LEDs, kleinen Sensoren, Signalgebern oder niedervoltigen Spulen. Achten Sie darauf, die zulässigen Grenzwerte für Spannung und Strom nicht zu überschreiten, um die Lebensdauer zu gewährleisten.
Wie wird die galvanische Trennung beim CO 3570.1411.053 gewährleistet?
Die galvanische Trennung entsteht durch den Aufbau des Reed-Relais. Die Spule, die das Magnetfeld erzeugt, und die Kontakte, die die Last schalten, sind physikalisch voneinander getrennt. Die einzigen Verbindungen sind magnetischer Natur. Dies verhindert einen direkten elektrischen Fluss zwischen der Steuerseite und der Lastseite.
Kann ich das Reed-Relais auch mit einer höheren Spannung als 5 V DC ansteuern?
Es wird dringend davon abgeraten, die Spule mit einer höheren Spannung als den spezifizierten 5 V DC anzusteuern. Eine Überspannung kann die Spule beschädigen oder zu einer Überhitzung führen, was die Lebensdauer des Relais erheblich verkürzt und zum Ausfall führen kann.
Ist das CO 3570.1411.053 für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Für sicherheitsrelevante Anwendungen sollten immer nur Komponenten verwendet werden, die explizit für diesen Zweck zertifiziert sind und die entsprechenden Sicherheitsstandards erfüllen. Während Reed-Relais eine hohe Zuverlässigkeit bieten, sind sie nicht pauschal für alle sicherheitskritischen Applikationen freigegeben. Bitte konsultieren Sie die spezifischen Normen und Richtlinien für Ihre Anwendung.
