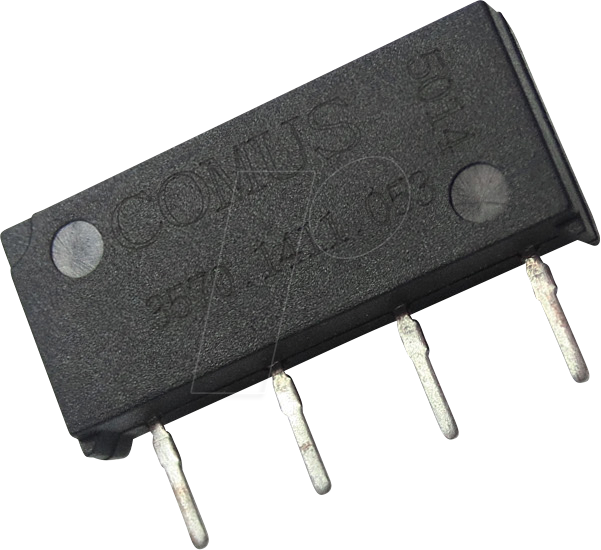

CO 3570.1411.051 – Reed-Relais 5 V DC, 10 W – 1 NO: Präzision für anspruchsvolle Schaltungen
Suchen Sie eine zuverlässige Schaltkomponente für präzise und verlustarme Schaltungen in elektronischen Systemen? Das Reed-Relais CO 3570.1411.051 mit einer Betriebsspannung von 5 V DC und einer Schaltleistung von 10 W, konfiguriert als 1 Schließerkontakt (NO), ist die ideale Lösung für Ingenieure, Entwickler und Techniker, die höchste Ansprüche an Zuverlässigkeit und Effizienz stellen. Es eignet sich hervorragend für Anwendungen, bei denen galvanische Trennung, geringe Schaltverluste und eine hohe Lebensdauer essenziell sind, wie beispielsweise in der Automatisierungstechnik, Messtechnik oder bei der Steuerung empfindlicher elektronischer Komponenten.
Überragende Vorteile des CO 3570.1411.051
Das Reed-Relais CO 3570.1411.051 zeichnet sich durch seine überlegene Leistung und Zuverlässigkeit aus, die es von konventionellen Relaislösungen abhebt. Die mechanische Betätigung durch ein Magnetfeld ermöglicht eine nahezu verschleißfreie Funktion und eine extrem hohe Schaltschwelle, was zu einer signifikant längeren Lebensdauer führt. Die inhärente galvanische Trennung zwischen Steuer- und Schaltkreis eliminiert Potenzialunterschiede und schützt empfindliche elektronische Bauteile vor Störungen. Mit seiner kompakten Bauform und dem geringen Stromverbrauch bei der Ansteuerung ist dieses Reed-Relais eine effiziente und platzsparende Wahl für moderne Elektronikdesigns.
- Verschleißfreie Schaltfunktion: Die Kontaktbetätigung erfolgt berührungslos durch ein Magnetfeld, was mechanischen Verschleiß praktisch eliminiert und eine außergewöhnlich hohe Lebensdauer garantiert.
- Galvanische Trennung: Bietet eine vollständige elektrische Trennung zwischen dem Steuerkreis und dem geschalteten Leistungskreis, was die Sicherheit und Robustheit des Gesamtsystems erhöht.
- Geringe Schaltverluste: Die Kontaktwiderstände sind typischerweise sehr niedrig, was zu minimalen Energieverlusten beim Schalten führt – ein entscheidender Vorteil für energieeffiziente Designs.
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle Schaltvorgänge, was für dynamische Steuerungsaufgaben und Echtzeitanwendungen unerlässlich ist.
- Kompakte Bauform: Die geringen Abmessungen erlauben eine dichte Bestückung von Leiterplatten und sparen wertvollen Bauraum in Geräten und Systemen.
- Störfestigkeit: Die Konstruktion macht Reed-Relais unempfindlicher gegenüber externen magnetischen Feldern als herkömmliche elektromechanische Relais.
- Reproduzierbare Schaltcharakteristik: Bietet konsistente und präzise Schalteigenschaften über Millionen von Schaltspielen hinweg.
Technische Spezifikationen und Konstruktion
Das Reed-Relais CO 3570.1411.051 repräsentiert modernste Fertigungstechnologie und Materialauswahl, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Die primäre Spule ist für eine Betriebsspannung von 5 V DC ausgelegt, was eine Kompatibilität mit einer Vielzahl von Niederspannungssteuerungen ermöglicht. Die Kontaktform ist als 1 Schließerkontakt (NO – Normally Open) spezifiziert, was bedeutet, dass der Kontakt im Ruhezustand offen ist und erst bei Anlegen eines ausreichenden Magnetfeldes schließt. Die Schaltleistung von 10 Watt ist ausreichend für zahlreiche Standardanwendungen in der Signalverarbeitung und Steuerungstechnik. Die Kapselung des Relais schützt die empfindlichen Reed-Kontakte vor Umwelteinflüssen wie Staub und Feuchtigkeit, was die Zuverlässigkeit in anspruchsvollen Umgebungen weiter erhöht.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | CO 3570.1411.051 |
| Typ | Reed-Relais |
| Anzahl Kontakte | 1 Schließer (NO) |
| Spulenspannung (DC) | 5 V DC |
| Max. Schaltleistung | 10 W |
| Max. Schaltspannung | Bis zu definierter Grenze des Kontaktsystems (typischerweise für Niederspannungsanwendungen konzipiert, detaillierte Spezifikation siehe Datenblatt) |
| Max. Schaltstrom | Bis zu definierter Grenze des Kontaktsystems (typischerweise für Niederspannungsanwendungen konzipiert, detaillierte Spezifikation siehe Datenblatt) |
| Kontaktmaterial | Hochwertige Kontaktlegierung, optimiert für geringen Übergangswiderstand und hohe Lebensdauer |
| Kapselung | Schützende Vergussmasse zur Isolierung gegen Umwelteinflüsse |
| Anschlussart | Printmontage (SMD oder THT, spezifisch je nach Untervariante) |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise -40°C bis +85°C, für industrielle Umgebungen geeignet |
| Schaltlebensdauer | Millionen von Schaltspielen unter Nennbedingungen, stark abhängig von der Schaltlast |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des Reed-Relais CO 3570.1411.051 eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen technischen Sektoren. In der industriellen Automatisierungstechnik dient es zur sicheren und zuverlässigen Trennung von Steuerkreisen, beispielsweise zur Ansteuerung von Aktuatoren, Ventilen oder zur Signalverarbeitung von Sensoren. In der Messtechnik gewährleistet die galvanische Trennung die Integrität von Messsignalen und schützt empfindliche Messgeräte vor Überspannungen oder störenden Einflüssen aus dem zu messenden Objekt. Für Entwickler von Verbraucherelektronik bietet es eine kompakte und kosteneffiziente Lösung zur Schaltung von Funktionen, wo geringer Platz und hohe Zuverlässigkeit gefragt sind.
Besonders hervorzuheben ist der Einsatz in sicherheitsrelevanten Systemen, wo die inhärente Robustheit und die klare Schaltlogik des Reed-Relais von Vorteil sind. Ob in der Gebäudeautomatisierung zur Steuerung von Beleuchtungssystemen, in der Medizintechnik zur Ansteuerung von Geräten oder in der Telekommunikation zur Signalumschaltung – das CO 3570.1411.051 bietet eine stabile und verlässliche Leistung. Die Möglichkeit, sowohl niedrige als auch potenziell höhere Spannungen und Ströme bis zu seiner Nennleistung sicher zu schalten, macht es zu einem echten Allrounder in der elektronischen Schaltungstechnik.
Wichtige Überlegungen bei der Auswahl
Bei der Auswahl des richtigen Reed-Relais sind mehrere Faktoren zu berücksichtigen, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Die Spulenspannung muss exakt zur verfügbaren Ansteuerspannung passen. Eine Abweichung kann zu Fehlfunktionen oder im schlimmsten Fall zur Beschädigung des Relais führen. Die Schaltleistung von 10 W gibt die maximale Leistung an, die über die Kontakte geschaltet werden kann. Es ist ratsam, hierfür einen gewissen Sicherheitsspielraum einzuplanen, insbesondere wenn die Lasten induktiver Natur sind oder beim Schalten Spannungsspitzen auftreten können. Die Art der zu schaltenden Last (ohmsche, induktive, kapazitive) beeinflusst ebenfalls die Lebensdauer des Relais, da induktive und kapazitive Lasten höhere Schaltströme und Spannungsspitzen beim Ausschalten verursachen können.
Die Umgebungstemperatur, in der das Relais betrieben wird, ist ebenfalls kritisch. Die angegebenen Betriebstemperaturbereiche stellen sicher, dass das Relais auch unter extremen Bedingungen zuverlässig funktioniert. Darüber hinaus sollte die Anschlussart (Printmontage oder Durchsteckmontage) auf die jeweilige Leiterplattengestaltung abgestimmt sein. Für Anwendungen, die eine hohe Immunität gegenüber elektromagnetischen Störungen erfordern, sind Reed-Relais aufgrund ihrer Konstruktion oft die bevorzugte Wahl.
FAQ – Häufig gestellte Fragen zu CO 3570.1411.051 – Reed-Relais 5 V DC, 10 W – 1 NO
Was bedeutet „1 NO“ bei der Kontaktkonfiguration?
„1 NO“ steht für „1 Normally Open“ oder „1 Schließer“. Das bedeutet, dass der Kontakt im Ruhezustand (ohne angelegte Spulenspannung) geöffnet ist und erst dann schließt, wenn die Spule des Relais mit der Nennspannung beaufschlagt wird.
Wie wird das CO 3570.1411.051 bestromt?
Dieses Reed-Relais wird über seine Spule mit einer Gleichspannung von 5 V DC bestromt. Diese Spannung muss präzise der Spezifikation entsprechen, um eine korrekte Funktion und Langlebigkeit zu gewährleisten. Die Spule ist typischerweise auf der Ober- oder Unterseite des Relaisgehäuses erkennbar.
Ist dieses Reed-Relais für hohe Frequenzen geeignet?
Reed-Relais sind im Allgemeinen für relativ hohe Schaltfrequenzen geeignet, da keine mechanischen Teile beim Schalten nachgeführt werden müssen. Die genaue Eignung für sehr hohe Frequenzen hängt jedoch von der spezifischen Anwendung, der Schaltlast und der potenziellen Ausbildung von Resonanzen ab. Für präzise Angaben ist das technische Datenblatt des Herstellers zu konsultieren.
Welche Arten von Lasten kann das CO 3570.1411.051 schalten?
Das Reed-Relais CO 3570.1411.051 ist für eine maximale Schaltleistung von 10 Watt ausgelegt. Dies umfasst typischerweise ohmsche Lasten wie Glühbirnen oder Heizwiderstände sowie kleinere induktive oder kapazitive Lasten. Bei Schaltvorgängen mit induktiven oder kapazitiven Lasten können jedoch Schaltfunken entstehen, die die Lebensdauer des Relais beeinträchtigen können. Gegebenenfalls sind Schutzbeschaltungen (z.B. Freilaufdioden) zu empfehlen.
Was unterscheidet ein Reed-Relais von einem elektromechanischen Relais?
Der Hauptunterschied liegt in der Art der Kontaktbetätigung. Bei einem elektromechanischen Relais wird ein Anker durch ein Magnetfeld bewegt, der dann physisch die Kontakte schließt oder öffnet. Bei einem Reed-Relais sind die Kontakte selbst magnetisch aktivierte Reed-Kontakte, die in einem Glasrohr versiegelt sind und durch ein externes Magnetfeld (erzeugt durch die Spule) betätigt werden. Dies führt zu einer höheren Lebensdauer und geringeren mechanischen Belastung.
Kann das Relais auch für höhere Spannungen als 5 V DC geschaltet werden?
Die 5 V DC beziehen sich auf die Spulenspannung, die zur Betätigung des Relais benötigt wird. Die maximale Schaltspannung, also die Spannung der zu schaltenden Last, ist eine separate Spezifikation des Kontaktsystems selbst und wird im technischen Datenblatt angegeben. Typischerweise sind Reed-Relais für Niederspannungsanwendungen konzipiert, aber die Schaltspannungsfähigkeit ist oft höher als die Spulenspannung.
Wie robust ist das Reed-Relais gegenüber Störungen?
Reed-Relais sind aufgrund ihrer Bauweise mit einer hermetisch abgeschlossenen Kontaktkammer und der berührungslosen Betätigung relativ unempfindlich gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit. Sie sind auch weniger anfällig für externe magnetische Felder als offene elektromechanische Relais.
