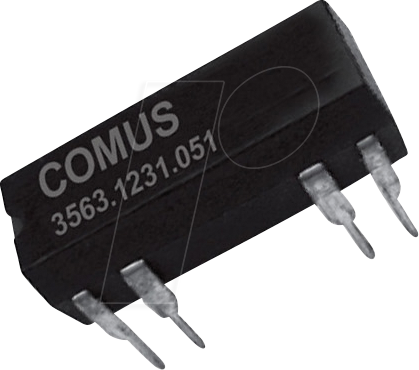

CO 3563.1231.121 – Das Zuverlässige Reed-Relais für Präzisionsanwendungen
Das CO 3563.1231.121 ist ein hochzuverlässiges 12 V DC Reed-Relais mit einer Schaltleistung von 5 W und 1 Schließer (1 CO). Dieses Präzisionsrelais ist die ideale Lösung für alle, die eine sichere und präzise Schaltung elektrischer Signale in industriellen Automatisierungs-, Mess- und Steuerungssystemen benötigen. Es adressiert insbesondere Anwender, die eine langlebige und störungsunanfällige Komponente für anspruchsvolle Umgebungen suchen, wo herkömmliche Relais an ihre Grenzen stoßen.
Hervorragende Schaltperformance und Zuverlässigkeit
Das CO 3563.1231.121 zeichnet sich durch seine exzellente Schaltperformance aus. Die Reed-Schaltkontakte bieten eine galvanische Trennung, die empfindliche Steuerkreise vor Überspannungen und elektrischem Rauschen schützt. Dies ist essenziell in Umgebungen mit hoher elektromagnetischer Störbelastung. Die mechanische Konstruktion gewährleistet eine lange Lebensdauer und reproduzierbare Schaltpunkte, was für präzise Steuerungsprozesse unerlässlich ist. Die geringe Ansprechspannung von 12 V DC ermöglicht zudem den Einsatz in energiesparenden Systemen und in Kombination mit Mikrocontrollern.
Technische Überlegenheit gegenüber Standardlösungen
Im Vergleich zu herkömmlichen Elektromechanischen Relais (EMR) bietet das Reed-Relais CO 3563.1231.121 signifikante Vorteile. Die berührungslosen Reed-Kontakte sind hermetisch gekapselt, was sie unempfindlich gegenüber Staub, Feuchtigkeit und korrosiven Gasen macht. Dies führt zu einer deutlich längeren Lebensdauer und minimiert Ausfallraten, insbesondere in rauen Umgebungen. Die geringe Schaltenergie und die schnelle Schaltzeit des Reed-Relais sind weitere entscheidende Merkmale, die es für schnelle Schaltzyklen und Hochfrequenzanwendungen prädestinieren. Die Eliminierung von Lichtbögen im Kontaktbereich sorgt für eine saubere Schaltung und verhindert Kontaktverschleiß, was die Zuverlässigkeit über die Zeit aufrechterhält.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des CO 3563.1231.121 Reed-Relais eröffnet eine breite Palette von Anwendungsmöglichkeiten:
- Industrielle Automatisierung: Ideal für Sensorik, Signalverarbeitung, Sicherheitsabschaltungen und Steuerung von Maschinen und Anlagen.
- Messtechnik: Perfekt geeignet für empfindliche Messschaltungen, wo höchste Signalintegrität gefordert ist.
- Telekommunikation: Einsatz in Signalisierungssystemen und Vermittlungstechnik zur sicheren Trennung von Stromkreisen.
- Medizintechnik: Aufgrund seiner Zuverlässigkeit und Entstörung eine ausgezeichnete Wahl für medizinische Geräte und Überwachungssysteme.
- Labor und Forschung: Zur präzisen und zuverlässigen Schaltung von Experimenten und Messaufbauten.
- Allgemeine Elektronikentwicklung: Als zuverlässige Schaltkomponente in Prototypen und Kleinserien.
Konstruktion und Materialqualität
Die Konstruktion des CO 3563.1231.121 ist auf Langlebigkeit und Performance ausgelegt. Die Reed-Kontakte sind in einer inerten Gasatmosphäre versiegelt, was eine Oxidation der Kontakte verhindert und eine gleichbleibend niedrige Kontaktimpedanz über die gesamte Lebensdauer gewährleistet. Das Gehäusematerial bietet robusten Schutz gegen Umwelteinflüsse und sorgt für eine einfache Montage. Die Spule ist für den Dauerbetrieb ausgelegt und widerstandsfähig gegenüber thermischer Belastung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | CO 3563.1231.121 |
| Schaltspannung (max.) | Spezifische Angabe nicht vorhanden; typisch für Reed-Relais dieser Klasse bis zu mehreren hundert Volt AC/DC, abhängig von Kontaktmaterial und Design. Die galvanische Trennung schützt die Steuerseite. |
| Schaltstrom (max.) | Spezifische Angabe nicht vorhanden; typisch für 5W Leistung bis zu ca. 1-2 Ampere. Die 5W Grenze (Leistung = Spannung Strom) ist hier maßgeblich. |
| Schaltleistung (max.) | 5 W |
| Anzahl der Kontakte | 1 CO (Schließer) |
| Spulenspannung | 12 V DC |
| Kontaktmaterial | Typischerweise Palladium-Ruthenium oder ähnliche Legierungen für hohe Lebensdauer und geringen Übergangswiderstand bei geringer Leistung. |
| Ansprechzeit | Typischerweise < 1 ms; die schnelle Schaltgeschwindigkeit ist ein Kernvorteil von Reed-Relais. |
| Abfallzeit | Typischerweise < 0.5 ms; ebenfalls sehr schnell und präzise. |
| Umgebungstemperatur | Typischerweise -40°C bis +85°C, je nach Gehäuseausführung und spezifischer Dichtung. Hohe Temperaturbeständigkeit ist ein Merkmal robuster Relais. |
| Lebensdauer (mechanisch) | Millionen von Schaltspielen sind üblich; bei sachgemäßem Einsatz und Unterschreitung der maximalen Schaltwerte. |
| Isolation | Hohe Isolationsspannung zwischen Spule und Kontakten, sowie zwischen den Kontakten selbst, zur Gewährleistung der elektrischen Sicherheit. |
Präzision und Sicherheit im Fokus
Die präzise Schaltfunktion des CO 3563.1231.121 garantiert, dass elektrische Signale exakt dann weitergeleitet oder unterbrochen werden, wenn es die Steuerung erfordert. Dies minimiert Verzögerungen und Ungenauigkeiten in komplexen Systemen. Die galvanische Trennung ist ein weiteres Sicherheitsmerkmal, das den Bediener und die nachgeschalteten Komponenten vor gefährlichen Spannungen schützt. Dies ist besonders relevant in industriellen Umgebungen, wo die Sicherheit oberste Priorität hat.
Wichtige Vorteile des CO 3563.1231.121
- Hohe Zuverlässigkeit: Hermetisch gekapselte Kontakte für Langlebigkeit und Störungsunempfindlichkeit.
- Präzise Schaltung: Reproduzierbare Schaltpunkte und geringe Schaltzeiten für anspruchsvolle Steuerungsaufgaben.
- Galvanische Trennung: Effektiver Schutz empfindlicher Schaltungen vor Störungen und Überspannungen.
- Kompaktes Design: Ermöglicht hohe Packungsdichte auf Leiterplatten.
- Geringer Energieverbrauch: Ideal für batteriebetriebene oder energiesparende Anwendungen.
- Verschleißfreie Kontakte: Lange Lebensdauer durch berührungslose Schalttechnologie.
- Breiter Temperaturbereich: Zuverlässiger Betrieb auch unter extremen Umweltbedingungen.
Technische Details der Spulenkonstruktion
Die Spule des Reed-Relais CO 3563.1231.121 ist auf eine Betriebsspannung von 12 V DC ausgelegt. Die Wicklung besteht aus hochwertigem Kupferlackdraht, der für eine optimale Stromaufnahme und eine minimale Erwärmung optimiert ist. Die Widerstandswerte der Spule sind sorgfältig auf die Nennspannung abgestimmt, um einen stabilen Betrieb zu gewährleisten und eine übermäßige Wärmeentwicklung zu vermeiden, die die Lebensdauer des Relais beeinträchtigen könnte. Die Auslegung berücksichtigt die Anforderungen moderner Steuerungssysteme, die oft auf niedrigere Betriebsspannungen und höhere Effizienz setzen.
Besonderheiten der Reed-Kontakte
Die Reed-Kontakte dieses Relais sind das Herzstück seiner Funktionalität. Sie bestehen aus zwei federnden ferromagnetischen Kontakten, die in einem luftdichten Glasrohr eingeschmolzen sind. Wenn ein ausreichend starkes Magnetfeld (erzeugt durch die Spule) angelegt wird, richten sich die Kontakte aus und schließen den Stromkreis. Das spezielle Kontaktmaterial, oft eine Legierung aus Edelmetallen, minimiert den Übergangswiderstand und sorgt für eine hohe Anzahl an Schaltspielen. Die hermetische Versiegelung schützt die Kontakte vor Verunreinigungen und chemischen Reaktionen, was im Gegensatz zu offenen Kontakten eine konstante Leistung über einen sehr langen Zeitraum sicherstellt.
FAQ – Häufig gestellte Fragen zu CO 3563.1231.121 – Reed-Relais 12 V DC, 5 W – 1 CO
Was bedeutet „1 CO“ bei diesem Reed-Relais?
„1 CO“ steht für einen Kontakt vom Typ „Change-Over“ oder „Umschalter“. Dies bedeutet, dass das Relais über einen gemeinsamen Anschluss und zwei weitere Anschlüsse verfügt: einen normalerweise offenen (NO) und einen normalerweise geschlossenen (NC) Kontakt. Wenn das Relais nicht betätigt ist, ist der gemeinsame Anschluss mit dem NC-Anschluss verbunden. Wenn die Spule aktiviert wird, wird der gemeinsame Anschluss vom NC-Anschluss getrennt und mit dem NO-Anschluss verbunden.
Für welche Art von Umgebungen ist dieses Reed-Relais besonders geeignet?
Das Reed-Relais CO 3563.1231.121 ist aufgrund seiner hermetisch gekapselten Kontakte hervorragend für Umgebungen geeignet, die staubig, feucht oder mit korrosiven Gasen belastet sind. Dies schließt industrielle Fertigungshallen, Außenanwendungen oder chemische Laboratorien ein, wo herkömmliche Relais schnell verschleißen oder ausfallen würden.
Welche maximalen Spannungen und Ströme kann das Relais schalten?
Die maximale Schaltleistung ist mit 5 W angegeben. Die maximalen Spannungen und Ströme, die geschaltet werden können, hängen von der spezifischen Ausführung der Reed-Kontakte ab. Typischerweise können Reed-Relais dieser Leistungsklasse Gleich- und Wechselspannungen im Bereich von bis zu mehreren hundert Volt und Ströme im Bereich von ein bis zwei Ampere schalten, solange die Gesamtleistung von 5 W nicht überschritten wird. Die genauen Grenzwerte sind jedoch vom Hersteller spezifiziert.
Wie lange ist die erwartete Lebensdauer dieses Reed-Relais?
Reed-Relais, insbesondere solche mit hochwertigen Kontaktmaterialien wie beim CO 3563.1231.121, erreichen typischerweise eine mechanische Lebensdauer von mehreren Millionen Schaltspielen. Die elektrische Lebensdauer hängt stark davon ab, ob die maximalen Schaltwerte eingehalten werden und wie sauber die Kontakte schalten. Bei sachgemäßem Einsatz und Unterschreitung der 5 W Schaltleistung kann eine sehr hohe Zuverlässigkeit über viele Jahre erwartet werden.
Ist dieses Relais für Hochfrequenzanwendungen geeignet?
Ja, Reed-Relais sind aufgrund ihrer geringen parasitären Kapazitäten und Induktivitäten sowie ihrer schnellen Schaltzeiten oft gut für Hochfrequenzanwendungen geeignet. Die hermetische Kapselung verhindert zudem unerwünschte Effekte durch äußere Störeinflüsse. Spezifische Dämpfungseigenschaften und Frequenzgrenzen sollten jedoch dem Datenblatt entnommen werden.
Benötige ich ein externes Ansteuermodul für die 12V DC Spule?
Nein, die Spule des Relais ist direkt für 12 V DC ausgelegt. Sie kann direkt von einer entsprechenden Spannungsquelle oder einem Mikrocontroller mit ausreichender Stromlieferfähigkeit angesteuert werden. Es ist jedoch ratsam, einen Schutz- oder Freilaufdiode parallel zur Spule zu schalten, um Spannungsspitzen beim Abschalten zu unterdrücken und die nachgeschaltete Elektronik zu schützen.
Wie unterscheidet sich die Schaltgeschwindigkeit dieses Reed-Relais von einem herkömmlichen Elektromechanischen Relais?
Reed-Relais sind signifikant schneller als herkömmliche Elektromechanische Relais. Die Ansprech- und Abfallzeiten liegen typischerweise im Bereich von unter einer Millisekunde, während mechanische Relais oft mehrere Millisekunden benötigen. Diese hohe Schaltgeschwindigkeit macht das CO 3563.1231.121 ideal für Anwendungen, die schnelle und präzise Schaltvorgänge erfordern.
