CNCS 26010100 – CNC, High-Z, 3D Finder

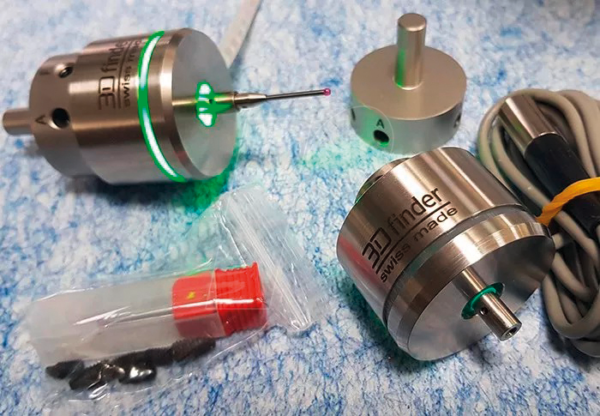

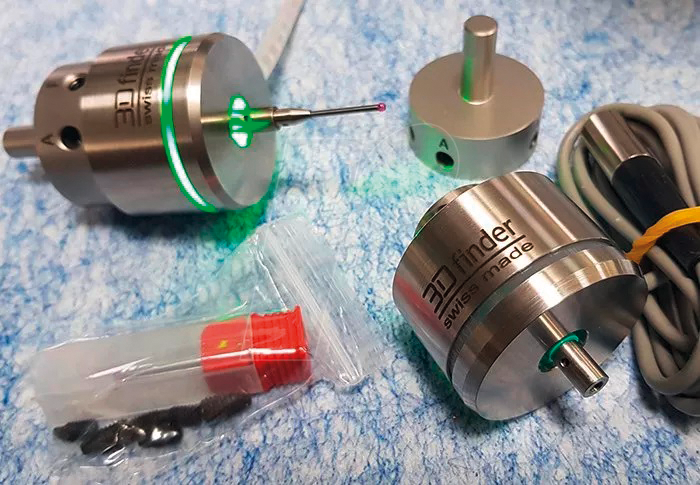

3D-finder – Komplett-Set für CNC-STEP Zero3 SteuerungDas Edelstahlgehäuse des 3D Messtaster ist mit einem Kunststoffring mit integriertem RGB Licht ausgestattet. Beim Tastvorgang leuchtet das Licht grün auf und erlischt wieder, sobald der Taster das Werkstück nicht mehr berührt.Im Lieferumfang ist ein 25 mm Taststift enthalten. Dieser ist praktisch in der täglichen Anwendung und zudem präzisem in der VermessungDurch Eigenschaften wie eine außergewöhnliche Präzision und sehr hohe Wiederholgenauigkeit zeichnet sich dieser CNC-STEP Messtaster aus. Ecken, Bohrungen, Kanten, Nuten, Stege und Winkel lassen sich mit Hilfe der vorprogrammierten Makros in der KinetiC-NC Software problemlos anfahren.Da sich der 3d-finder optimal kalibrieren lässt kann man ihr für jede CNC Maschine einstellen. Abhängig von der genutzten Maschine kann man zum Teil eine Genauigkeit von etwa 0,02mm erzielen. Dies hängt jedoch auch von der eingesetzten Maschine ab. Einspannen lässt sich der 3d-finder auf zwei unterschiedliche Arten. Entweder man nutzt direkt die Frässpindel und verwendet dazu eine Spannzange von 8mm. Oder man nutzt den Adapter für eine 43 H7 Eurohalsaufnahme. Im Anschluss führt man eine Kalibrierung unter Zuhilfenahme einer Messuhr durch. Hat man das gewünschte Ergebnis erzielt, werden die Befestigungsschrauben angezogen und schon ist der 3D-finder betriebsbereit.Ausstattung des 3d-finder Messtasters:Der 3d-finder hat eine 8 mm Aufnahme. Am Ausgang der Tastspitze ist ein Faltenbalg zu finden, der den Messtaster vor Span und Schmutz bewahrt. Im Lieferumfang ist die 25 mm lange Tastspitze mit einer 2 mm Kugel enthalten. Der Anschluss erfolgt über einen Mini-XLR Anschluss.
