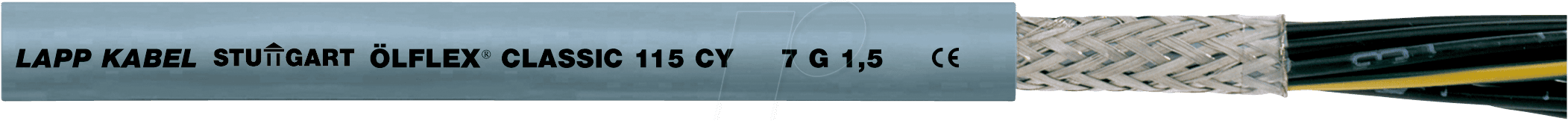

CL15CY 7G1,0-50 – Steuerleitung CLASSIC 115 CY, 7 x 1 mm, 50 m: Zuverlässige Signalübertragung für anspruchsvolle Installationen
Für Elektrofachbetriebe, Schaltanlagenbauer und Industrieanwender, die eine robuste und zuverlässige Signalübertragung unter anspruchsvollen Bedingungen benötigen, stellt die CL15CY 7G1,0-50 – Steuerleitung CLASSIC 115 CY, 7 x 1 mm, 50 m, mit PE die optimale Lösung dar. Sie schützt sensible Steuerkreise vor elektromagnetischen Störungen und mechanischer Beanspruchung und gewährleistet so den reibungslosen Betrieb Ihrer Anlagen.
Überlegene Abschirmung für maximale Signalintegrität
Die CL15CY 7G1,0-50 zeichnet sich durch ihre herausragende Qualität und Langlebigkeit aus, die sie von Standard-Steuerleitungen unterscheidet. Ihre mehrdrähtigen Leiter aus hochreinem Kupfer und die spezielle PE-Isolierung bieten nicht nur eine exzellente Leitfähigkeit, sondern auch einen effektiven Schutz vor äußeren Einflüssen. Der entscheidende Vorteil liegt in der Cu-Geflechtabschirmung, die unerwünschte elektromagnetische Interferenzen (EMI) minimiert. Dies ist in industriellen Umgebungen, in denen viele elektrische Geräte gleichzeitig betrieben werden, unerlässlich, um Datenverfälschung und Fehlfunktionen zu vermeiden. Die robuste Konstruktion gewährleistet zudem eine hohe mechanische Widerstandsfähigkeit, was die Lebensdauer der Installation signifikant verlängert und Ausfallzeiten reduziert.
Konstruktion und Materialgüte
Bei der CL15CY 7G1,0-50 – Steuerleitung CLASSIC 115 CY, 7 x 1 mm, 50 m, mit PE steht die Materialgüte im Fokus, um höchste Leistung und Sicherheit zu gewährleisten. Die Leiter bestehen aus feindrähtigen Kupferlitzen gemäß DIN VDE 0295 Klasse 5, was für Flexibilität und eine optimierte Strombelastbarkeit sorgt. Die Isolierung der einzelnen Adern sowie der Außenmantel sind aus Polyethylen (PE) gefertigt. PE ist ein thermoplastisches Polymer, das für seine exzellenten dielektrischen Eigenschaften, seine hohe Abriebfestigkeit und seine Beständigkeit gegenüber Chemikalien bekannt ist. Diese Materialwahl schützt die Leiter effektiv vor Feuchtigkeit, Ölen und vielen aggressiven Substanzen, die in industriellen Umgebungen häufig vorkommen. Die Cu-Geflechtabschirmung, die eng um die Innenadern gewickelt ist, bildet eine zuverlässige Barriere gegen externe elektromagnetische Felder. Die hohe Bedeckung des Geflechts stellt sicher, dass selbst hochfrequente Störungen effektiv abgeleitet werden, was für die Integrität von Steuersignalen von entscheidender Bedeutung ist.
Technische Spezifikationen im Detail
Die präzisen technischen Spezifikationen der CL15CY 7G1,0-50 – Steuerleitung CLASSIC 115 CY, 7 x 1 mm, 50 m, mit PE unterstreichen ihre Eignung für professionelle Anwendungen:
| Merkmal | Spezifikation |
|---|---|
| Leitertyp | Feindrähtig, Klasse 5 nach DIN VDE 0295 |
| Leitermaterial | Kupfer, blank |
| Leiterquerschnitt pro Ader | 1,0 mm² |
| Anzahl der Leiter | 7 |
| Isolationsmaterial | Polyethylen (PE) |
| Außenmantelmaterial | Polyethylen (PE) |
| Abschirmung | Cu-Geflecht |
| Nennspannung | 500 V |
| Temperaturbereich (fest verlegt) | -40 °C bis +70 °C |
| Temperaturbereich (bewegt) | -5 °C bis +70 °C |
| Mindestbiegeradius (fest verlegt) | 4 x Außendurchmesser |
| Mindestbiegeradius (bewegt) | 10 x Außendurchmesser |
| Flammwidrigkeit | Nach IEC 60332-1 |
| Ölbeständigkeit | Nach EN 50264-1 |
Vorteile und Anwendungsbereiche
- Hohe Störfestigkeit: Die Cu-Geflechtabschirmung schützt effektiv vor externen elektromagnetischen Interferenzen und gewährleistet eine störungsfreie Signalübertragung, was für präzise Steuerungsaufgaben unerlässlich ist.
- Mechanische Robustheit: Der PE-Außenmantel bietet hervorragenden Schutz gegen Abrieb, Stoßbelastungen und mechanische Beanspruchung, ideal für den Einsatz in rauen Industrieumgebungen.
- Chemikalienbeständigkeit: Das PE-Material ist resistent gegenüber einer Vielzahl von Ölen, Fetten und einigen Chemikalien, was die Langlebigkeit in chemisch belasteten Umgebungen sichert.
- Flexibilität und einfache Verlegung: Dank der feindrähtigen Leiter lässt sich die Leitung gut verlegen und auch in komplexen Anlagenführungen anpassen.
- Breiter Temperaturbereich: Die Leitung ist für einen weiten Temperaturbereich ausgelegt, sowohl bei fester Verlegung als auch bei Bewegung, was eine zuverlässige Funktion unter verschiedenen klimatischen Bedingungen ermöglicht.
- Sicherheit nach Norm: Die Flammwidrigkeit nach IEC 60332-1 trägt zur Sicherheit bei Bränden bei und minimiert die Ausbreitung von Flammen.
Diese Steuerleitung findet breite Anwendung in:
- Schaltanlagenbau
- Automatisierungstechnik
- Maschinen- und Anlagenbau
- Steuerungs- und Regelungstechnik
- Signalübertragung in industriellen Umgebungen
- Verkabelung von Sensoren und Aktoren
FAQ – Häufig gestellte Fragen zu CL15CY 7G1,0-50 – Steuerleitung CLASSIC 115 CY, 7 x 1 mm, 50 m, mit PE
Was bedeutet die Bezeichnung „CL15CY 7G1,0-50“?
Die Bezeichnung „CL15CY 7G1,0-50“ setzt sich wie folgt zusammen: „CL15CY“ steht für die Kabeltype (CLASSIC 115 CY, eine Steuerleitung mit Cu-Geflecht-Abschirmung und PE-Isolierung). „7“ gibt die Anzahl der Leiter an. „G“ bedeutet, dass es sich um eine Leitung ohne Schutzleiter handelt. „1,0“ bezeichnet den Leiterquerschnitt in mm². „50“ steht für die Länge der Rolle in Metern.
Welchen Vorteil bietet die Cu-Geflechtabschirmung?
Die Cu-Geflechtabschirmung schützt die im Kabelinneren übertragenen Signale wirksam vor äußeren elektromagnetischen Störungen. Dies ist entscheidend, um Datenverfälschungen und Fehlfunktionen in sensiblen Steuerungs- und Automatisierungssystemen zu verhindern, insbesondere in Umgebungen mit vielen elektrischen Geräten.
Ist die Leitung für den Einsatz im Freien geeignet?
Die Leitung ist aufgrund ihrer PE-Isolation und des PE-Außenmantels gut gegen Umwelteinflüsse wie Feuchtigkeit und UV-Strahlung geschützt, solange diese nicht extremen Bedingungen ausgesetzt ist. Für den direkten Einsatz in Sonnenlicht oder extremen Witterungsbedingungen sollten jedoch spezielle UV-beständige Kabel in Betracht gezogen werden. Die angegebene Ölbeständigkeit unterstützt den Einsatz in industriellen Umgebungen.
Welche maximale Spannung darf über diese Leitung übertragen werden?
Die Nennspannung für diese Steuerleitung beträgt 500 Volt. Dies ist die zulässige Betriebsspannung unter normalen Bedingungen. Es ist wichtig, die Spannungsfestigkeit der gesamten Installation zu berücksichtigen.
Kann die Leitung in Bewegung verlegt werden?
Ja, die Leitung ist für Anwendungen mit gelegentlicher Bewegung konzipiert. Der Mindestbiegeradius für bewegte Verlegung ist 10 x Außendurchmesser, und der Temperaturbereich für bewegte Anwendungen liegt zwischen -5 °C und +70 °C. Bei dauerhafter oder starker Bewegung sind spezielle Schleppkettenleitungen oder hochflexible Spezialkabel empfehlenswert.
Was bedeutet „feindrähtig, Klasse 5“?
„Feindrähtig“ bezieht sich auf die Konstruktion der Leiter. „Klasse 5“ gemäß DIN VDE 0295 bedeutet, dass die Leiter aus vielen dünnen Einzeldrähten bestehen. Dies verleiht der Leitung eine hohe Flexibilität, was die Verlegung in engen Räumen oder komplexen Kabelwegen erleichtert und die Lebensdauer bei wiederholten Biegebelastungen erhöht.
Welchen Schutz bietet die PE-Isolierung?
Die Polyethylen (PE)-Isolierung bietet ausgezeichnete elektrische Isolationseigenschaften und schützt die Kupferleiter vor Kurzschlüssen. Darüber hinaus ist PE sehr abriebfest und beständig gegen viele Chemikalien, Öle und Fette, was die Leitung robust für den Einsatz in industriellen Umgebungen macht.
